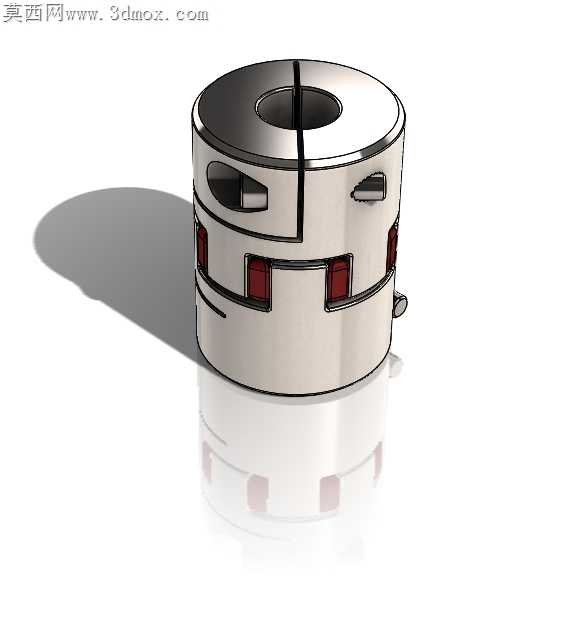

卡普林弹性梅花联轴器结构设计

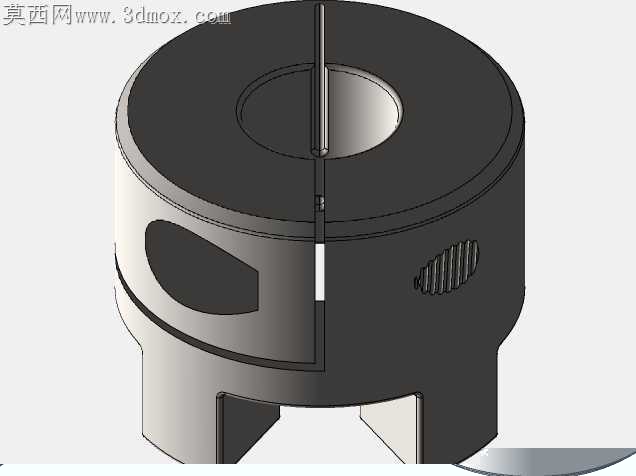

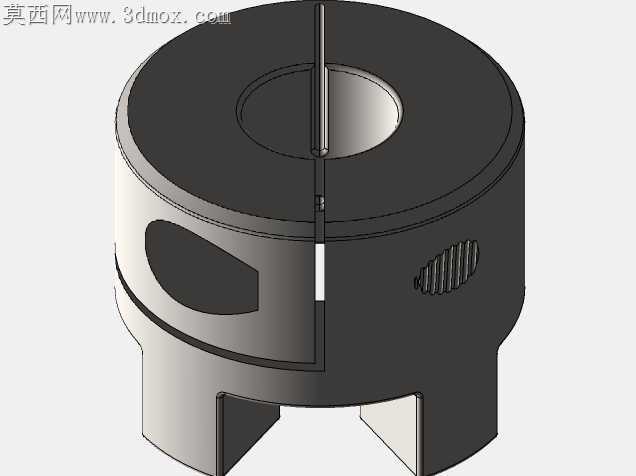

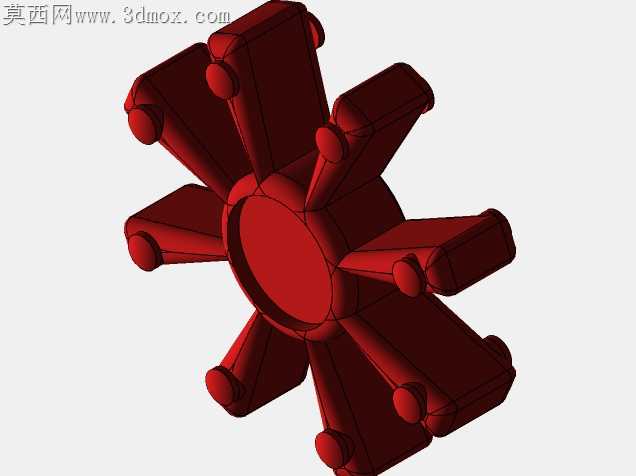

车间里换过不少夹布橡胶梅花垫的师傅都知道，老式爪式联轴器用久了最闹心的就是爪部边缘啃蚀弹性块，半联轴器夹紧缝开裂后轴孔跑圈，拆的时候拉马都能把端盖顶变形。这款卡普林结构的梅花联轴器，从加工适配的角度把这些老问题都抠到了细节里。半联轴器的夹紧缝没有做通槽设计，缝的末端留了2毫米的应力释放圆弧，线切割走刀的时候不会在缝端留下微裂纹，调质处理后夹紧部位的抗疲劳强度比通槽款高近四成，装拆时反复拧紧紧定螺钉也不会出现缝端崩裂的情况。爪部的承压面没有做直角棱边，每处和弹性块接触的边缘都倒了0.3毫米的圆角，弹性块受压形变时不会被硬棱切割，哪怕频繁正反转的工况下，梅花垫的使用寿命也能拉长两倍多。轴孔的键槽侧壁做了铰削余量预留，普通铣床粗加工后，钳工只需少量修配就能达到H7的配合公差，不用上坐标镗床也能保证键连接的同轴度，小批量加工时能省不少工装成本。两个半联轴器对合的端面处，做了1毫米深的定位止口，装配时不用反复打表找正，止口卡入后两半的同轴度就能控制在0.02毫米以内，新手装配也不会出现偏心导致的运转抖动。弹性块的卡槽做了微锥度设计，压入后不会因为高速运转的离心力甩出，不用额外加挡圈固定，轴向尺寸能压缩15%左右，安装空间狭小的场合也能塞进去。外圆的夹紧螺钉孔做了沉头锪平，螺钉拧紧后头部完全埋入孔内，高速旋转时不会产生风阻噪声，也不会勾到周边的管线。表面的金属质感不是靠后期贴图堆出来的，建模时特意在金属表面加了细微的车刀纹理，弹性块的橡胶材质调了半哑光的漫反射参数，渲染出来的效果和车间里实际用了半个月的工件质感一致，不会像玩具模型那样亮得发假。哪怕是做教学实训用，学员拿到这个模型也能直接对照着出加工工艺，从下料、车削、线切割到热处理的工序都能顺下来，不会出现结构看着好看但根本没法上机加工的问题。
