ESATAUSB复合接口连接器结构三维设计

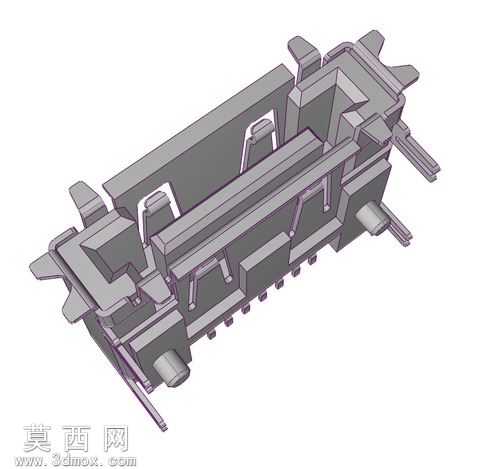

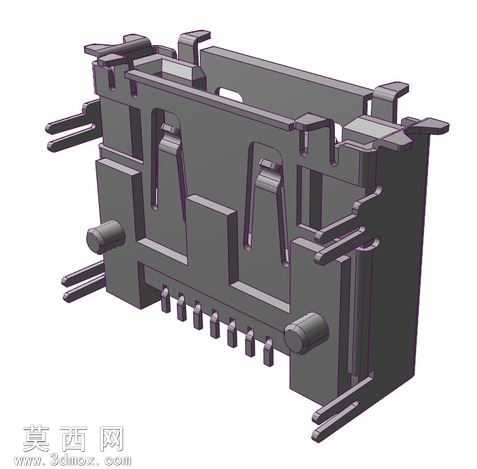

本作品为ESATA与USB复合集成的IO连接器三维建模作品，建模过程严格遵循电子接插件的行业尺寸规范，对连接器的每一处结构都做了精准还原。建模阶段首先搭建整体装配骨架，确定复合接口的整体外轮廓尺寸、两种接口端子的排布间距、外壳卡扣的定位基准，确保ESATA端子区与USB端子区的空间布局互不干涉，同时满足接口插拔时的行程空间要求。模型完整还原了连接器的金属屏蔽外壳结构，外壳上的定位弹片、卡扣凸点、焊脚引脚都做了精细化建模，每一处折弯、倒角都符合冲压件的工艺特征，还原了金属外壳的屏蔽结构与装配卡接逻辑。内部的绝缘胶芯部分，精准还原了端子固定槽位、防呆定位柱、壳体装配卡槽的结构，胶芯上的每一个端子插孔都做了等比例还原，端子的插针形态、折弯角度、焊盘端的引脚长度都符合实际接插件的生产规格，能够清晰呈现端子与胶芯的装配关系。模型还还原了连接器尾部的固定柱、定位卡扣等安装结构，可直观呈现该连接器在设备壳体上的安装固定方式。材质渲染上，金属屏蔽外壳赋予哑光镀锌金属材质，还原金属接插件外壳的细腻金属质感与轻微磨砂表面效果，绝缘胶芯部分赋予阻燃尼龙材质，呈现工程塑料的哑光质感与均匀的深灰色泽，金属端子部分赋予亮面锡镀镍材质，还原导电端子的金属光泽，不同材质的区分让模型的结构层次更加清晰，能够直观区分外壳、胶芯、端子三类核心部件。整体建模采用实体建模方式，所有结构均为可编辑的实体特征，无破面、无重叠面，装配关系符合实际产品的组装逻辑，既可以用于电子接插件的结构展示，也可用于电脑周边接口的结构教学、设备接口布局的装配参考，清晰展现了复合IO连接器的内部构造与外部装配特征，还原了这类集成接口在空间紧凑设计下的结构布局思路，兼顾了两种接口的功能集成与结构强度要求。
