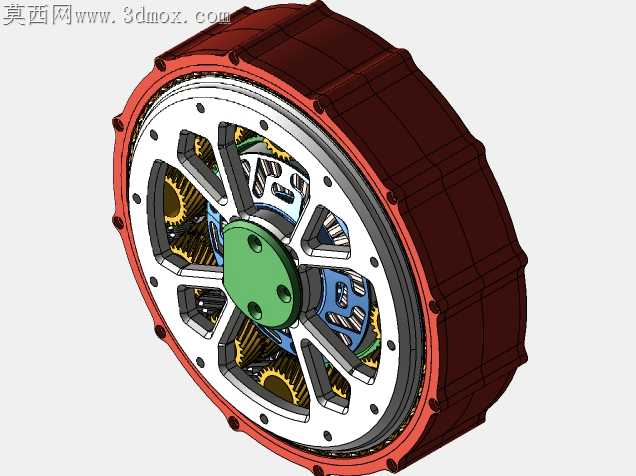

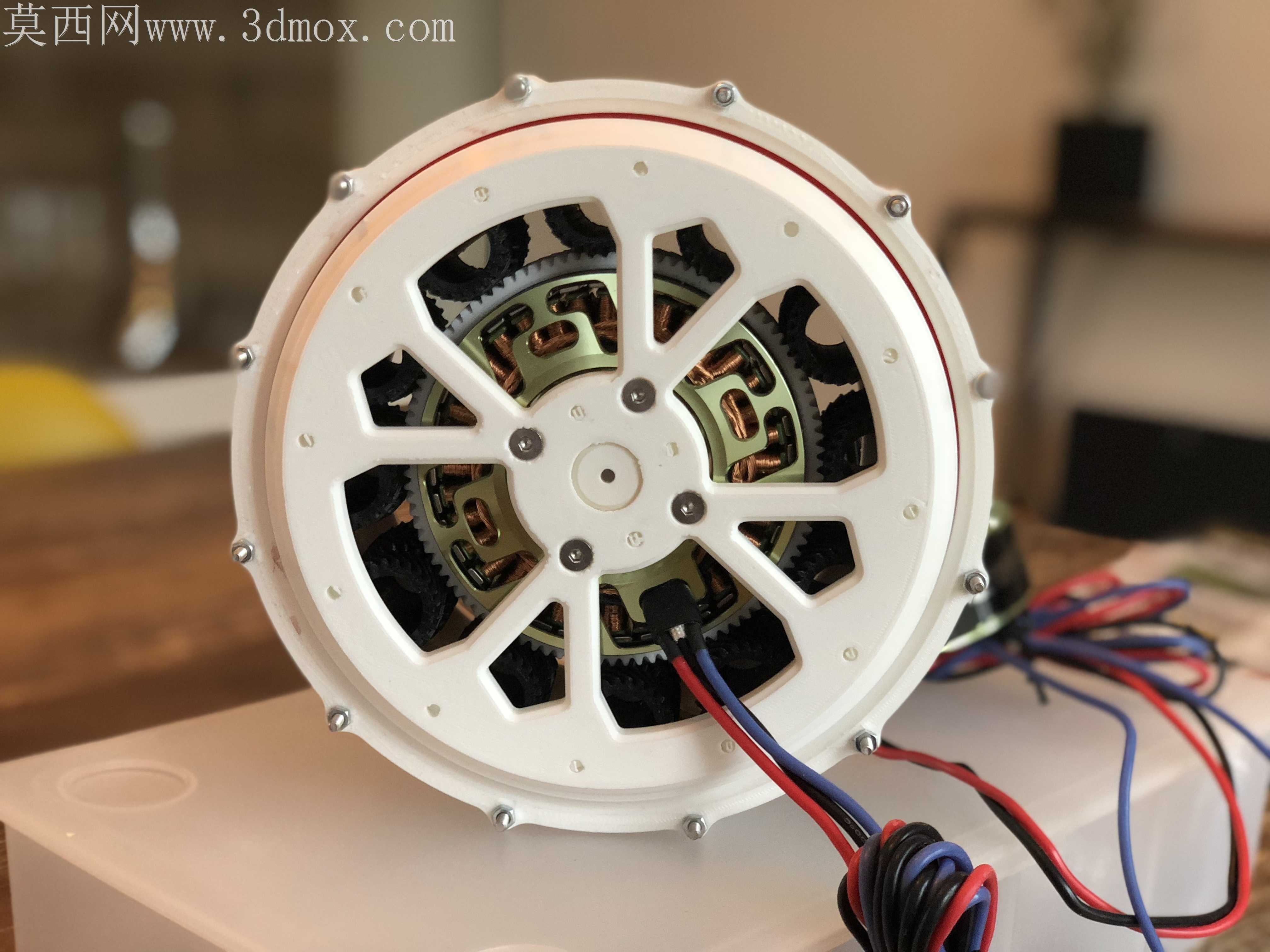

轮系啮合侧隙控制一直是小体积高减速比传动装置的核心加工痛点,常规同轴减速结构往往受限于中心轮尺寸,要么牺牲传动比换取结构紧凑度,要么放大壳体尺寸容纳多级行星轮组,很难在180mm级外径、62mm轴向厚度的空间内实现32:1的扭矩放大,同时保证两侧固定环到中央输出端的对称功率传输。这款传动结构的轮系排布没有沿用常规单排行星轮的布局,而是将内齿圈直接集成在白色壳体的内侧安装位,省去了额外的齿圈固定压圈,减少了三个装配累积公差环节。壳体外侧的辐条式镂空不是单纯的减重设计,每一处镂空的位置都刚好避开内部行星轮的啮合受力点,辐条宽度对应内部轮系的支撑筋位置,既可以在加工时减少壳体材料的去除量,也能给内部绕组留出足够的散热通道,长时间高负载运行时,绕组产生的热量可以直接通过镂空位置对流散出,不会在密闭壳体内积热导致磁钢退磁。出线位置的线束固定结构做了内嵌式的压线设计,红蓝动力线与信号线束从壳体侧缘的缺口引出后,直接被端盖的压边固定,不需要额外加装线卡,装配时不会出现线束被齿轮剐蹭的隐患,也避免了线束拉扯导致的焊点脱落问题。端盖上的固定螺栓采用均匀圆周排布,每颗螺栓的拧紧力矩可以控制在统一区间,不会因为螺栓受力不均导致端盖偏斜,进而影响内部轴承的同轴度。编码器的安装位直接预留在内侧端盖的中心位置,和输出轴的同轴度可以靠壳体的一次装夹加工保证,不需要额外调整编码器的安装间隙,装配时只要将编码器卡入预留槽位就能保证信号采集精度。两侧固定环的安装面做了0.02mm的平面度公差控制,和外接设备连接时不会出现传动偏摆,对称的功率输出路径可以让两端的负载受力完全均衡,不会出现单侧齿轮磨损过快的问题。齿轮的啮合位置做了微变位处理,在保证32:1传动比的前提下,将轮齿的接触应力控制在合理区间,搭配1200-1300g的整体重量,既可以满足小型动力设备的扭矩输出需求,也不会因为重量过大增加搭载平台的负载。
