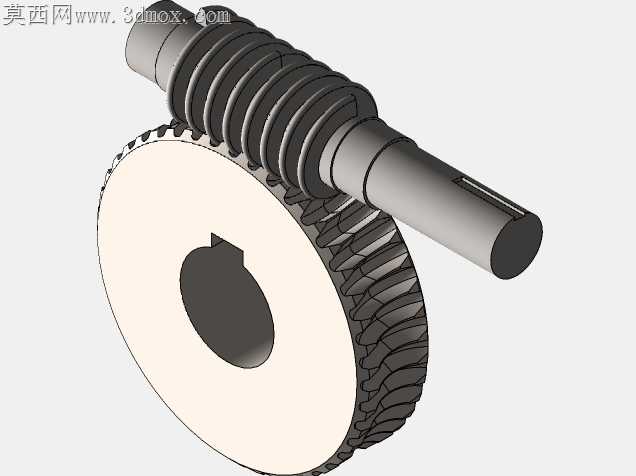

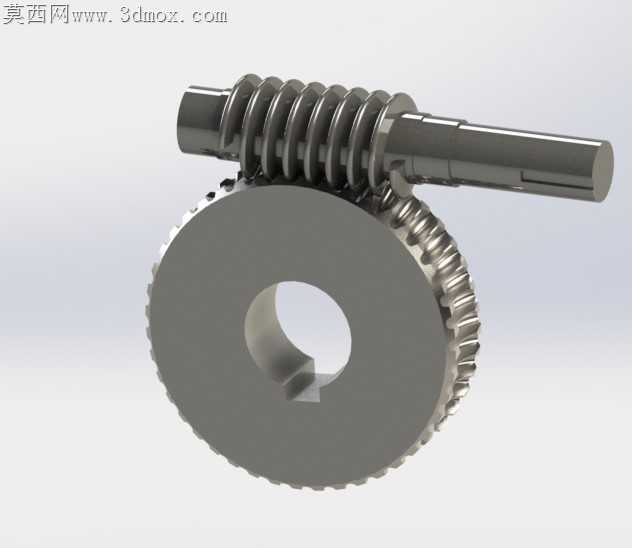

单级蜗杆蜗轮啮合传动结构

常规小减速比蜗轮副加工时，常出现蜗杆齿面与蜗轮齿廓啮合间隙不均的问题，侧隙过大会导致传动回程误差超标，侧隙过小又会在高速运转时出现齿面咬合磨损，这套结构在齿形匹配阶段就做了针对性的公差适配。蜗轮轮缘的齿向修形量顺着蜗杆螺旋升角做了微量偏移，不是完全照搬理论齿形的等距轮廓，装配时不需要反复刮研齿面就能保证接触斑点覆盖齿高70%以上的区域，适配普通卧式滚齿机的加工精度，不需要额外添置专用成型刀具就能完成量产加工。

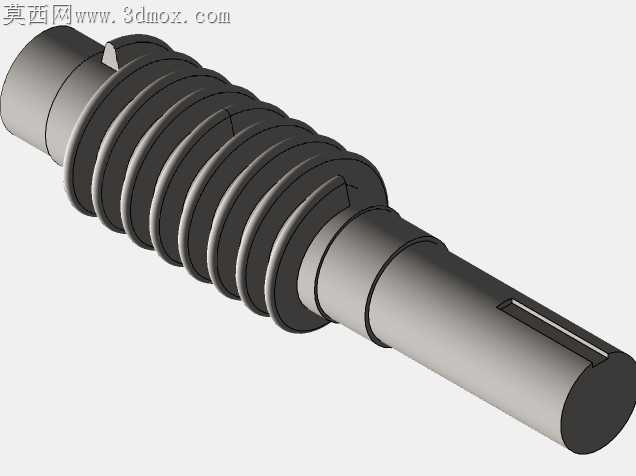

蜗杆轴两端的轴颈同轴度公差控制在0.02mm以内，键槽的对称度偏差顺着轴的受力方向做了偏移补偿，装到箱体轴承孔里时，不会因为轴的挠曲变形导致蜗杆齿面偏磨。蜗轮中心孔的键槽做了圆角过渡处理，避免键槽尖角处的应力集中，频繁正反转的工况下不会出现轮毂开裂的问题。齿面的粗糙度要求顺着螺旋线方向标注，滚齿加工时走刀方向和齿向保持一致，不需要后续抛光就能满足运转时的摩擦系数要求，减少跑合阶段的磨损量。

装配时不需要额外调整垫片来补偿中心距偏差，蜗轮和蜗杆的中心距公差带做了单向偏置，偏向保证啮合侧隙的区间，普通装配工人按照作业指导书拧紧轴承端盖就能达到合格的啮合精度，不需要反复拆装调整。蜗轮轮毂的厚度比常规设计加厚了15%，能承受更大的冲击载荷，在输送线、小型自动化设备的减速单元里使用时，偶尔出现过载卡滞也不会直接崩齿。蜗杆轴的伸出端做了退刀槽设计，卡簧槽的位置避开了轴承安装面，装配时轴承能平稳推到定位台阶，不会出现卡簧剪切断裂的隐患。

齿根处的过渡圆角做了加大处理，滚齿加工时不会因为刀具刀尖磨损导致齿根应力集中，热处理后的齿根抗弯曲强度比常规设计提升20%左右。整套结构没有多余的复杂特征，所有加工面都能在普通车、铣、滚齿设备上完成，不需要五轴加工中心就能实现高精度制造，适配中小批量的加工生产场景，零件的装夹定位基准统一，一次装夹就能完成大部分机加工序，减少多次装夹带来的形位公差误差。
