板载式RJ45网口防水连接器结构设计

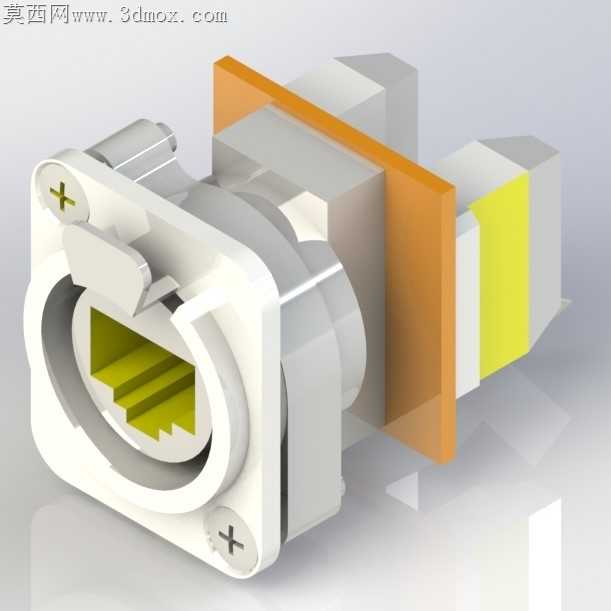

板载网口连接器在工业控制场景里最常遇到的隐患，是插合后线缆拉扯带来的焊盘撕裂，以及面板安装缝隙渗入的凝露顺着壳体流到PCB引脚造成短路。这款插座的法兰安装面特意做了0.3mm的环形凸台，装配时能把橡胶密封圈压出均匀的形变，不会出现螺丝锁紧后密封圈局部压合不实的问题，两个十字安装柱的位置公差控制在±0.05mm，刚好适配面板上预冲的安装孔，不用现场扩孔调整。接口内部的接触端子做了阶梯式排布，插合时先接触接地引脚再连通信号针，避免热插拔时的浪涌击穿后端芯片，端子根部的塑胶挡墙高出引脚0.8mm，能挡住焊锡丝往接触腔里溢，不会出现插水晶头时卡滞的问题。插座尾部的导向块做了15度的导入斜角，PCB过波峰焊时不用反复对位，顺着斜角就能把引脚准确插进焊盘孔，法兰和主体衔接的位置做了R0.5的圆角过渡，锌合金压铸时不会出现应力集中导致的壳体开裂，表面做的哑光镀镍层，既能屏蔽外界电磁干扰，也不会因为长期暴露在潮湿环境里出现锈迹。接口内部的黄色塑胶芯件特意选了加纤20%的PBT材质，过回流焊时不会因为高温变形导致针位偏移，芯件和金属外壳之间留了0.1mm的间隙，抵消不同材质热胀冷缩带来的形变差，不会出现温度循环后芯件开裂的问题。插口处的弹性卡扣避让槽做了加深处理，水晶头插入后卡扣能完全卡进槽位，哪怕线缆受到侧向拉扯，卡扣也不会从槽位里滑脱，避免网络瞬断的问题。
