M6规格梅花形手拧夹紧旋钮结构

　　在机床操作面板、工装夹具定位、小型实验设备调节、检具锁紧这类需要频繁手动松紧、又无需过大锁紧力矩的场景里，这类梅花形手拧旋钮是出镜率极高的操作件，不需要额外借助扳手、螺丝刀等工具，操作人员徒手就能完成锁紧与松开动作，能大幅减少工位上的辅助操作时间，尤其是在设备调试、工件频繁装拆的工序里，能有效降低操作门槛，避免因找不到配套工具耽误生产节拍。

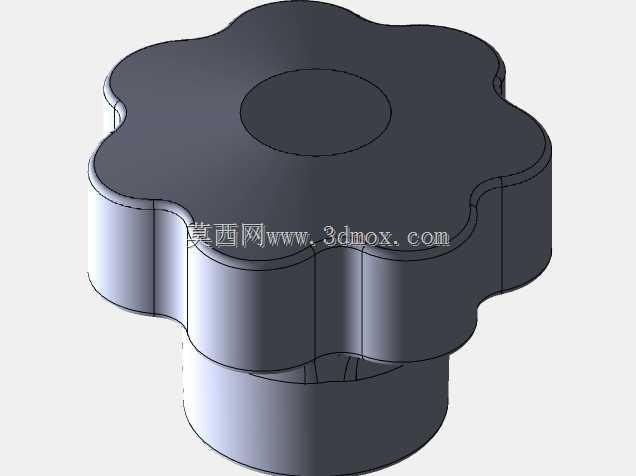

　　这款旋钮的握持部分采用七瓣梅花的外轮廓设计，不是随意做的造型，每一个瓣的弧度都贴合指腹的施力角度，徒手拧动的时候，手指不会因为轮廓打滑，相比圆形的光面旋钮，能提供更大的静摩擦力，即便是手上沾了少量切削液、润滑油的情况下，也能稳稳施力，不会出现拧不动、滑手的情况。旋钮主体分为上下两个同轴柱段，上部是大直径的握持操作段，下部是直径更小的导向定位段，安装的时候下部柱段可以先插入安装位的预制孔里，完成径向定位，避免旋钮安装后出现偏摆，保证M6螺纹副的同轴度，减少螺纹磨损。

　　从结构设计逻辑来看，这类旋钮的核心是平衡握持手感与锁紧力矩的匹配，M6的螺纹规格本身能提供的锁紧力足够应对大部分轻载定位场景，比如机床导轨的行程挡块锁紧、工装压板的辅助固定、设备护罩的快拆固定、仪器调节机构的位置锁定，这些场景不需要太大的预紧力，过大的力矩反而会损伤螺纹或者被固定件的接触面，所以握持段的直径没有做的过大，避免操作人员施加过大的拧紧力矩导致螺纹滑牙、被固定件变形。握持段的顶面做了平整的圆形沉台，既可以在加工的时候作为装夹定位基准，保证整个零件的同轴度公差，也能在需要的时候用橡胶锤轻轻敲击，辅助旋钮就位，或者在旋钮过紧的时候，用平口工具辅助施力拧动，不会损伤握持面的轮廓。

　　安装边界上，下部导向段的直径略小于M6螺纹的大径，安装孔只需要加工出比导向段大0.1-0.2mm的通孔即可，不需要额外做复杂的沉台结构，安装的时候螺纹从安装位背面穿出，和旋钮下部的内螺纹配合，整个旋钮突出安装面的高度就是握持段的厚度，不会占用过多的设备外部空间，在空间紧凑的操作面板上也能布置，不会和相邻的操作手柄、按钮产生干涉。梅花瓣的外轮廓做了圆角过渡，没有尖锐的棱角，操作人员快速操作的时候不会刮伤手部，长时间拧动也不会在手上压出明显的压痕，符合人机工程的设计要求。

　　在实际选型应用的时候，这类旋钮不需要做额外的表面处理，采用常用的工程塑料或者压铸锌合金加工就能满足使用要求，塑料材质的重量轻、绝缘性好，适合用在有绝缘要求的电子设备、实验仪器上；金属材质的强度更高、耐磨损，适合用在机床、工装这类有切削液、油污的工业场景，抗老化性能更好，长期使用不会出现握持面磨损打滑的问题。旋钮的内螺纹和下部导向段保证了足够的同轴度，拧紧过程中不会出现偏斜，螺纹副的受力均匀，反复松紧也不会出现螺纹咬死的情况，能满足上千次反复操作的使用寿命要求。

　　很多设计人员在做这类手动操作件的时候，容易忽略握持轮廓的细节，要么把外轮廓做的太圆滑导致摩擦力不足，要么棱角太分明导致操作手感差，这款旋钮的每一个花瓣的凹陷弧度都刚好能容纳指腹的凸起部分，施力的时候力的方向垂直于旋钮的切线方向，能把操作人员施加的力最大程度转化为拧紧力矩，不需要用很大的握力就能达到需要的锁紧效果，对于需要频繁操作的工位来说，能有效降低操作人员的手部疲劳强度。下部的导向柱段除了定位作用之外，还能承担一部分径向力，当被固定件受到侧向力的时候，导向柱和安装孔的配合能分担螺纹副受到的径向载荷，避免螺纹因为受侧向力出现弯曲变形，提升整个连接结构的可靠性。
