多联模块化电源扩展接线电盒结构设计

　　这类模块化电盒主要面向舞台演出、临时展会、演播室搭建这类需要快速布设多回路供电的场景，解决传统拖线板排布杂乱、固定不便、接口适配性差的问题，可直接卡装在标准桁架杆件上，无需额外打孔固定，单组模块可扩展4路国标三孔电源输出，同时预留信号接口安装位，可同步集成DMX信号、音频信号传输模块，实现供电与信号传输一体化布设，减少现场布线的理线工作量。从结构设计逻辑来看，整体采用分体拼接式壳体，主体槽型结构为标准铝型材挤出截面衍生设计，侧壁预留等间距卡槽，可根据实际使用需求增减插座模块数量，单模块之间通过壳体卡扣定位，无需额外紧固件即可完成拼接，端部预留防水航空插头安装位，输入输出端均采用快插式接头，现场布设时无需剥线压接，直接对接即可完成回路连通。

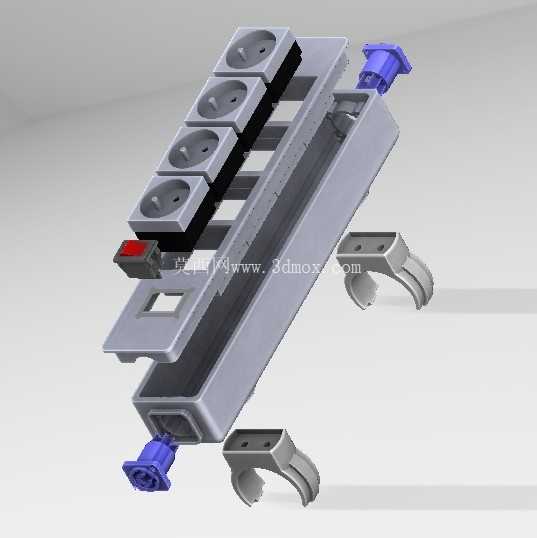

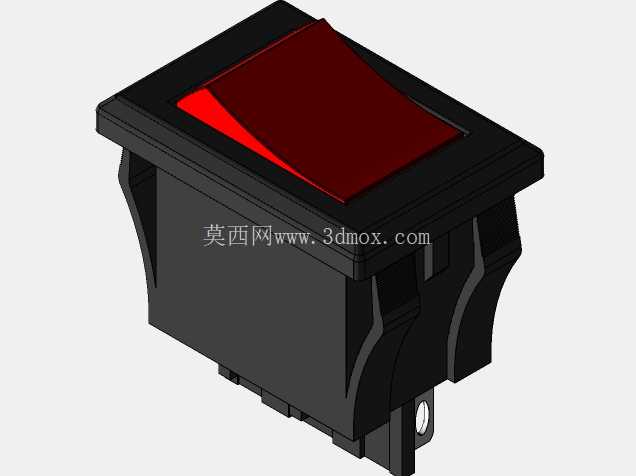

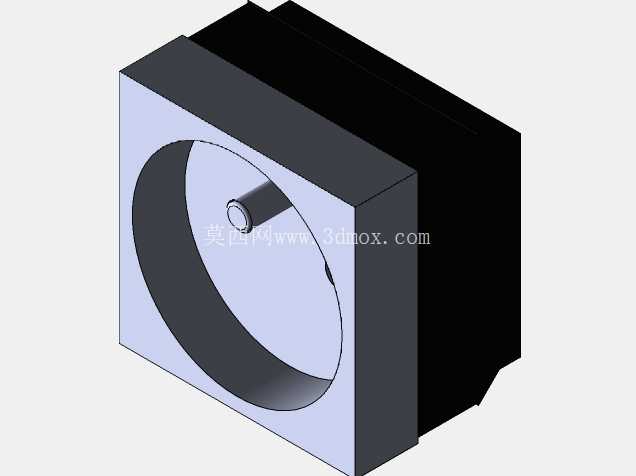

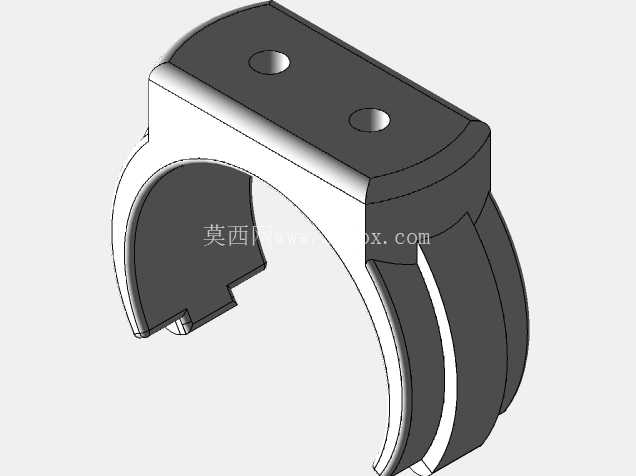

　　壳体侧面设计的快装卡扣为弹性开口结构，适配直径40-50mm的标准圆管桁架，安装时直接将卡扣卡在杆件上，通过卡扣自身的弹性抱紧力固定，同时卡扣上预留M4螺丝孔位，在长期固定安装场景下可加装螺丝锁紧，避免设备晃动导致松脱。插座模块采用嵌入式安装结构，每个模块独立设置安全门结构，单孔插入力大于75N，避免异物误插入导致触电风险，模块前端预留红色船型开关安装位，可单独控制每一路输出的通断，无需拉闸即可对单路设备进行断电操作，开关旁预留指示灯安装孔，可直观显示每一路的通电状态。

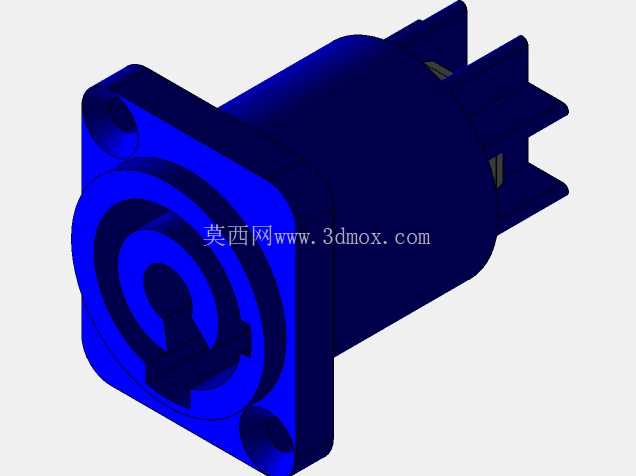

　　壳体内部预留20mm宽度的走线槽，所有模块的接线均可隐藏在槽内，避免线缆外露被剐蹭破损，槽内设置等间距的扎带固定位，布线时可通过尼龙扎带将线缆规整固定，避免线缆晃动导致接线端子松脱。端部的蓝色接头为标准NEUTRIK电源航空插座，防护等级可达IP54，可适配户外临时使用场景，接头与壳体之间设置橡胶密封垫，避免雨水、灰尘从接缝处进入壳体内部造成短路。从安装边界来看，单组4位模块的整体长度为280mm，宽度为65mm，壳体厚度为45mm，安装后突出桁架表面的距离为70mm，不会与桁架上挂载的灯光、音响设备产生安装干涉，相邻两组电盒拼接时最小间距为10mm，预留足够的接头插拔操作空间。

　　在结构强度设计上，壳体采用ABS+PC混合材质注塑成型，壁厚均匀控制在2.5mm，卡扣部位做局部加厚处理至4mm，可承受15kg的垂直吊挂载荷，满足多组线缆插接后的承重需求，壳体表面做细磨砂纹理处理，避免现场施工时留下划痕影响外观，同时具备一定的耐油污性能，演出场景下常见的烟油、灰尘附着后可直接用湿抹布擦拭清理。设计过程中充分考虑了现场施工的容错性，所有模块均采用防呆设计，插座模块与壳体卡槽之间设置定位凸筋，反向无法插入，避免现场组装时插反导致接线错位，内部接线端子采用按压式快接端子，单孔可接入2根2.5平方毫米的铜芯线缆，接线时无需工具，直接将剥好的线缆插入端子即可完成固定，大幅提升现场布线的效率。针对不同的使用场景，壳体上还预留了多个拓展安装位，可根据需求加装USB充电模块、信号放大模块、电源滤波模块，无需重新开模制作壳体，仅需更换对应位置的功能模块即可实现功能扩展，降低了衍生产品的开发成本。安装卡扣采用PA66加玻纤材质注塑成型，自身具备良好的韧性与耐磨性，反复拆装次数可达500次以上不会出现断裂或弹性衰减，适配巡演类项目反复拆装运输的使用需求，卡扣与桁架接触的位置设置弧形橡胶垫，既可以增加摩擦力防止电盒沿杆件滑动，也可以避免卡扣刮伤桁架表面的喷涂层。
