树莓派用7英寸HDMI触控显示屏结构设计

　　在嵌入式开发、小型工控终端搭建的场景里，适配树莓派的显示输出设备一直是结构选型里的高频需求，这款7英寸规格的触控显示屏，正是针对这类小尺寸人机交互场景做的结构适配设计。从实际使用场景来看，这类屏幕常被集成在桌面级小型测试设备、便携式数据采集终端、开源硬件教学实验平台里，不需要额外搭配复杂的驱动转接板，直接通过HDMI接口传输视频信号，同时集成触控层的信号通路，能省去外接输入设备的布线麻烦，在空间紧凑的嵌入式设备舱内可以大幅减少走线占用的安装空间。

　　从功能特性上看，这款屏幕的分辨率设定为1024×600，刚好匹配7英寸尺寸下的常规观看距离，像素密度能够满足工控参数显示、简易图形界面操作的需求，不会因为分辨率过低导致界面元素显示模糊，也不会因为分辨率过高给树莓派这类嵌入式主控带来额外的渲染负载。屏幕的触控层采用电容触控方案，触控响应区域完全覆盖显示有效区，操作时不需要额外校准，在常规工业环境的温湿度范围内都能保持稳定的触控识别率，不会出现边缘触控漂移的问题。

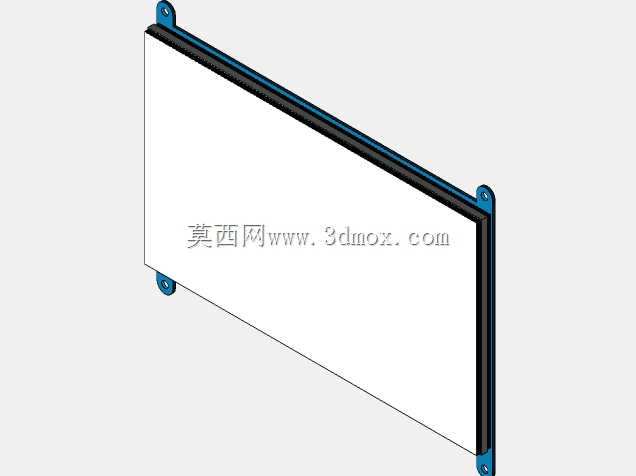

　　设计思路上，整个模组采用了板屏一体化的叠层结构，最外层是钢化玻璃保护的触控面板，中间是LCD液晶显示层，底层是驱动PCB板，三层结构通过窄边金属边框压合固定，边框四周做了圆弧倒角处理，避免安装时刮伤操作人员或者设备内部的走线。屏幕两侧延伸出带安装孔的固定耳，安装孔的位置做了沉台设计，使用M3规格的螺丝固定时，螺丝头部不会突出屏幕正面的安装平面，保证整个屏幕正面的平整度。固定耳的位置经过尺寸校核，刚好匹配市面上主流的树莓派开发板安装孔位间距，既可以直接通过铜柱堆叠安装在树莓派开发板上方，也可以通过转接支架固定在设备面板的预留开孔上。

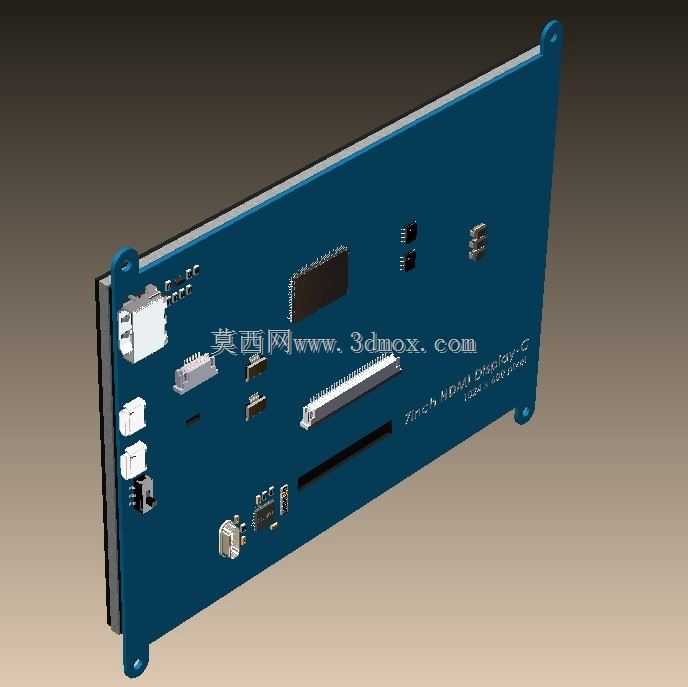

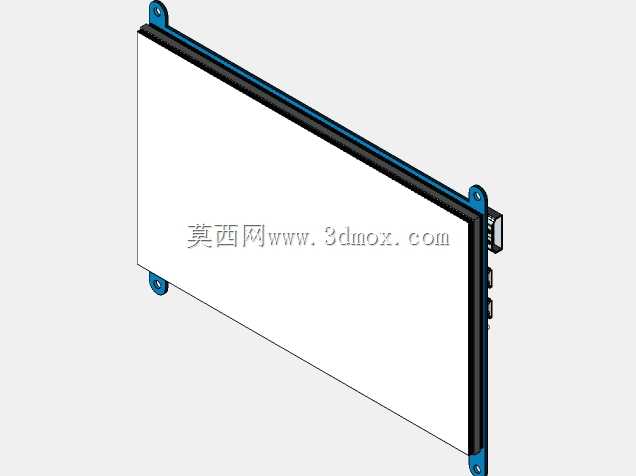

　　外形尺寸与安装边界方面，屏幕的有效显示区域对角线长度为7英寸，整体模组的长宽尺寸控制在165mm×100mm范围内，厚度控制在12mm以内，不会在小型设备内部占用过多的纵深空间。屏幕的接口全部布置在模组的侧边，包含HDMI信号接口、触控信号接口以及供电接口，接口的朝向与屏幕平面平行，接线完成后线材不会向屏幕正面或者背面突出过多，在嵌入式设备内部布线时，可以顺着设备侧壁走线，不会和其他板卡产生干涉。屏幕背面的驱动板上，核心发热元件的位置预留了散热贴贴合区域，长时间高亮度运行时，可以通过贴装导热硅胶片将热量传导到设备外壳或者额外的散热片上，避免因为积温导致屏幕显示出现色偏或者触控失灵的问题。

　　在结构细节处理上，屏幕的边框与显示面板的接缝处做了密封胶条预留槽，安装在有少量粉尘的车间测试设备上时，可以阻挡细小的金属碎屑进入屏幕内部，避免电路短路。屏幕的四个边角做了防撞的R角处理，在组装或者搬运设备的过程中，即使受到轻微的磕碰，也不会出现玻璃面板崩边的问题。固定耳上的安装孔预留了0.2mm的位置公差，在和不同公差等级的支架配合安装时，不会出现孔位对不齐无法装配的问题，能够适配大部分快速成型的3D打印支架以及钣金加工的设备面板。

　　从实际装配的角度考虑，这款屏幕的整体重量控制在180g以内，即使是使用塑料支架固定，也不需要额外做加强筋结构就能承受屏幕的重量，不会因为长期使用出现支架变形导致屏幕倾斜的问题。屏幕的背光亮度支持通过驱动板上的电位器调节，在光线明亮的车间环境或者光线较暗的实验室环境下，都能调整到合适的显示亮度，不会因为亮度过高刺眼或者亮度过低看不清显示内容。触控层的表面做了防眩光处理，在有顶部照明的工作环境下，不会因为灯光反射在屏幕上形成光斑影响操作视线。
