扩音设备用带定位标识花型调节旋钮

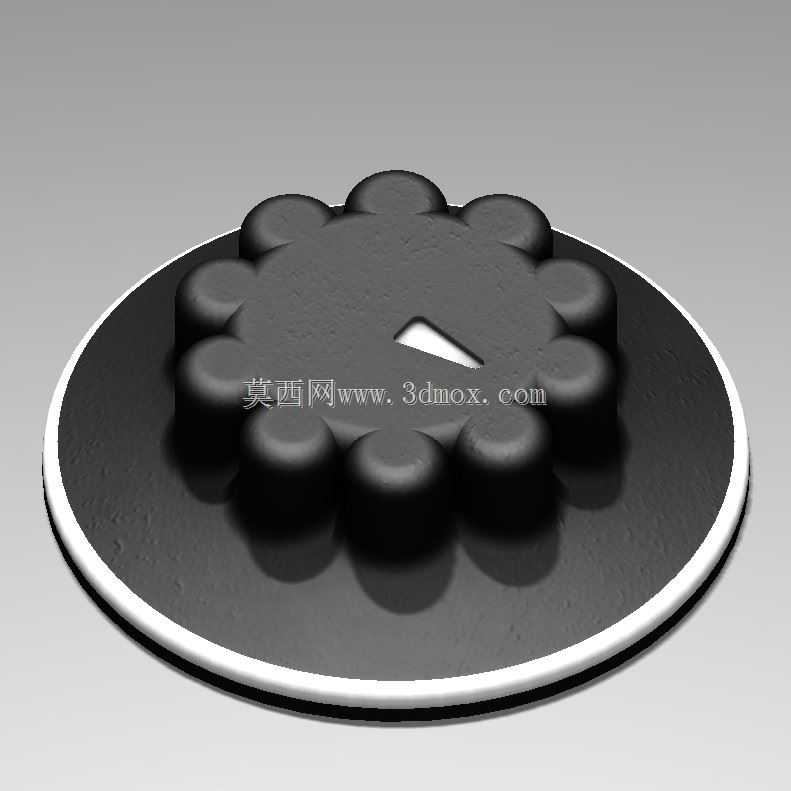

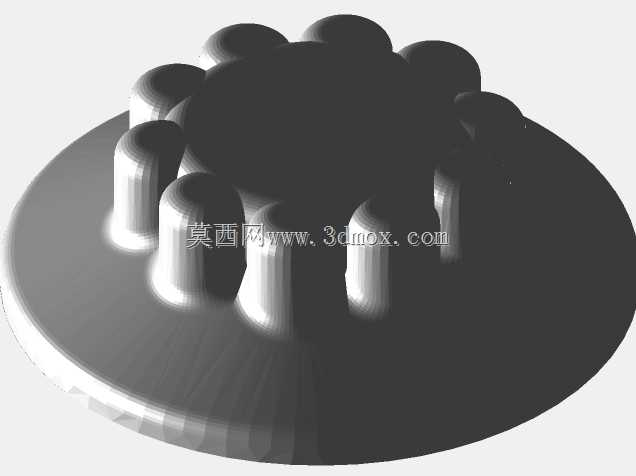

　　这款旋钮的设计初衷是替换老旧扩音设备上磨损失效的调节部件，在现场扩声、小型演出、门店广播这类日常使用场景里，调节旋钮是操作人员接触最频繁的部件，长期拧动带来的磨损、定位打滑、标识脱落是这类部件最常见的失效形式，很多老旧设备的原厂配件已经停产，直接更换整套电位计组件又需要改动设备内部走线，成本高且适配性差，单独制作适配的替换旋钮是成本最低、改动最小的维修方案。从结构设计上看，旋钮顶部做了一圈均匀分布的圆弧形凸起，一共12个凸起沿圆周等距排布，这个结构不是单纯的装饰，日常操作时手指搭在旋钮边缘，这些凸起刚好能和指腹的纹理贴合，增大拧动时的摩擦力，即使手上有少量汗液或者灰尘，也不会出现打滑的情况，相比光滑表面的旋钮，

　　操作时需要的握持力更小，长时间反复调节也不会让手指产生酸胀感。旋钮顶面做了一个三角形的定位缺口，这个缺口的位置和内部电位计的起始位对齐，安装完成后缺口指向设备面板上的刻度标识，操作人员不用低头凑近看刻度，余光扫过缺口位置就能判断当前的音量档位，在演出过程中快速调节音量时，能有效避免调错档位的问题。旋钮的底座部分做了一圈凸起的限位边，安装后这个边刚好卡在设备面板的安装孔外侧，能挡住安装孔的加工毛刺，也能避免旋钮拧动时和面板产生硬摩擦，减少转动阻力的同时也能保护面板表面的漆面不被刮花。旋钮的内孔尺寸是按照常用的6mm直径电位计轴做的适配，内孔里预留了D型切面的卡位，和电位计轴的D型切面完全匹配，安装时直接对准轴位按压到位就能卡紧，

　　不需要额外打胶或者加顶丝，后期如果需要更换电位计，直接把旋钮拔下来就能操作，维护非常方便。旋钮的整体厚度控制在12mm，安装后突出面板的高度是10mm，这个高度既不会因为突出太多容易被误碰，也不会因为太矮导致手指捏不住，日常放置设备时也不会因为旋钮突出过高，碰到桌面导致旋钮被撞歪或者轴体被撞弯。从材质适配的角度，这个结构不管是用3D打印做小批量维修替换件，还是开模做注塑量产件都能适配，壁厚均匀没有突变的位置，注塑生产时不会出现缩痕或者填充不足的问题，3D打印时也不需要加太多支撑，打印完成后只需要简单去掉支撑毛边就能直接使用，不需要额外做表面处理。在实际使用场景里，这类旋钮除了用在扩音设备上，也能适配在调音台、小型功放、

　　桌面音响这类带旋转调节电位计的设备上，只要电位计轴径是6mm的D型轴，都能直接替换安装，顶部的定位标识可以根据不同设备的调节需求，对应到音量、增益、音调等不同的调节档位，边缘的防滑凸起结构不管是快速拧动大幅度调节，还是小角度转动微调参数，都能提供足够的摩擦力，不会出现拧空的情况。设计时特意把旋钮的边缘做了圆角过渡，没有尖锐的棱角，操作时即使手指快速划过旋钮边缘，也不会被划伤，底部的限位边和面板之间预留了0.2mm的间隙，拧动时不会和面板产生摩擦，长期使用也不会磨出塑料碎屑掉在设备内部。和常见的平面旋钮相比，这款花型结构的旋钮转动时的阻尼反馈更清晰，每转动一个凸起对应的角度，手指就能感受到明显的档位感，即使在光线不好的环境下操作，不用看也能大致判断转动的角度，调节参数时更容易把控精度。
