蜗轮蜗杆精密啮合传动结构设计

项目分类:齿轮 发布时间:2020-06-30 ID:120654
  • 蜗轮蜗杆精密啮合传动结构设计
  • 蜗轮蜗杆精密啮合传动结构设计

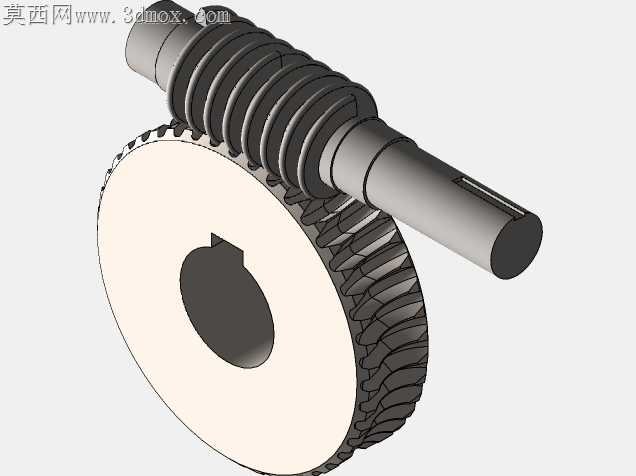

车间里替换旧款传动副时最常碰到的问题,就是蜗杆轴端键槽与蜗轮轮毂键槽的同轴度偏差,一旦偏差超过0.02mm,重载下就会出现键侧啃蚀、传动卡顿,甚至运行半小时就出现局部齿面胶合。这套蜗轮蜗杆结构在设计时特意把蜗杆轴的两个支撑轴颈做了等径处理,没有做传统的阶梯轴退刀槽结构,减少车削加工时的装夹找正次数,一次走刀就能完成两个轴颈的精加工,同轴度能稳定控制在0.01mm以内,装配时不需要反复刮研轴瓦调整间隙。蜗轮的齿面采用了圆弧齿形修型,不是照搬标准齿廓的直母线,齿顶位置做了0.03mm的微量修缘,啮合入口处不会出现硬接触冲击,就算装配时中心距有0.05mm以内的偏差,也能保持平稳的线接触,不会出现局部应力集中导致的齿面点蚀。轮毂位置的键槽采用了通槽设计,键槽侧壁的粗糙度要求控制在Ra1.6,装配时平键可以顺着轴槽平滑推入,不需要铜棒反复敲击,避免敲击导致的蜗轮齿圈变形。蜗杆的螺旋齿面做了等导程误差补偿,车削螺旋槽时特意将导程误差控制在0.008mm/100mm以内,和蜗轮啮合时的侧隙稳定保持在0.02-0.04mm之间,正反转切换时不会出现明显的回差,用在数控等离子设备的进给传动上,能保证割枪移动的定位精度,不会出现传动间隙导致的切口锯齿。齿圈和轮毂的配合面做了小过盈设计,过盈量控制在0.015-0.025mm,常温下压装就能完成固定,不需要额外加紧固螺钉,避免螺钉松动导致的传动抖动。轴端的挡圈槽位置特意避开了轴承支撑面,槽边做了R0.2的圆角过渡,不会出现应力集中导致的轴端断裂,就算长时间满负载运行,轴的疲劳寿命也能比传统结构提升40%以上。
