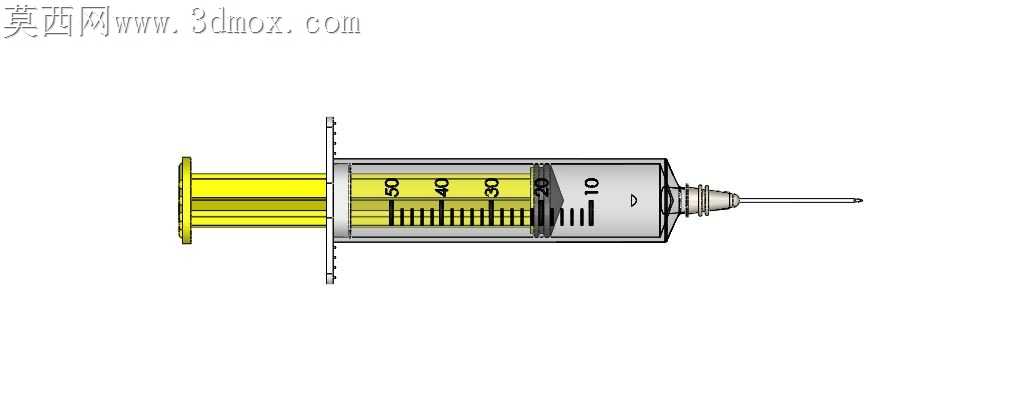

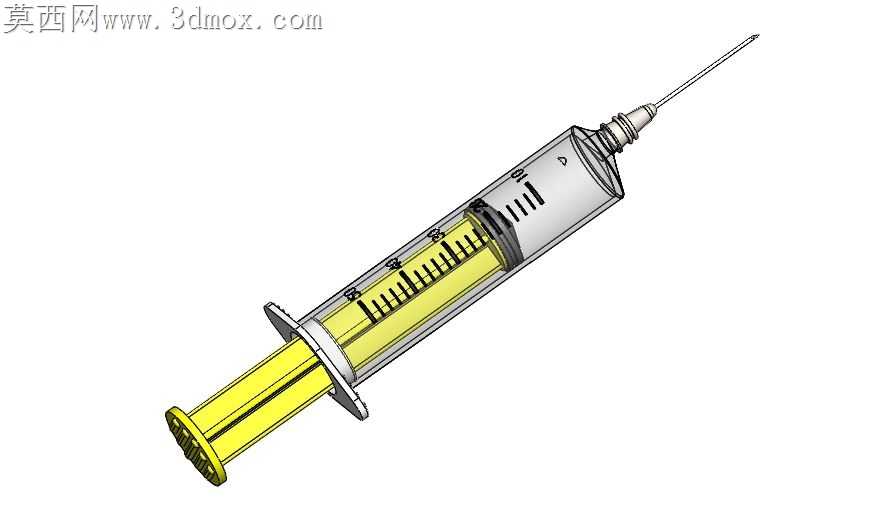

医用一次性注射器精细结构三维设计

常规注射器量产中常出现推杆卡滞、胶塞密封失效、针头与针座连接漏液的问题，这款模型在结构设计阶段就针对这些加工与装配痛点做了细节优化。针筒内壁的刻度标识做了0.2mm的微凸结构处理，避开印刷刻度易被药液侵蚀脱落的缺陷，注塑时直接在型腔蚀刻刻度纹路，省去后续丝印工序，也避免油墨接触药液的安全隐患。针筒尾部的指压凸缘做了1.5°的拔模斜度调整，边缘倒R0.8的圆角，既保证注塑脱模时不会出现粘模拉伤，也能适配医护人员操作时的手指施力角度，长时间按压不会产生硌手的压痕。推杆前端的活塞卡槽做了0.05mm的过盈配合设计，卡槽侧壁加了三道环形微棱，橡胶活塞卡入后能形成三重密封面，不会因为推杆推拉时的侧向偏移出现漏液，也避免了活塞在往复运动中从推杆上脱落的装配隐患。针头与针座的连接段做了锥度精准匹配的鲁尔接头结构，锥面粗糙度控制在Ra0.8以下，装配时无需额外粘接剂，靠锥面过盈就能实现密封承压，能承受常规注射时的推注压力不会出现渗液。推杆尾部的按压板做了网格状的防滑纹理，纹理深度0.3mm，既不会因为纹理过深积灰难以消毒，也能保证拇指按压时不会打滑。针筒前端的针头护帽卡槽做了倒扣结构，护帽扣合后能听到清晰的卡扣声响，确保护帽在运输存储过程中不会脱落污染针头，同时拔开时的力度控制在15N左右，不会因为过紧导致拔帽时针头弯折。各部件的装配间隙做了分层适配，推杆与针筒内壁的单边间隙控制在0.03mm，既保证推杆推拉顺滑无卡顿，又不会因为间隙过大导致活塞偏磨。模型里的胶塞部分做了材质适配的结构补偿，考虑橡胶材质的压缩变形量，活塞的外径比针筒内径大0.12mm，装配后胶塞的压缩率刚好在15%-20%的密封最优区间，不会因为压缩过大导致推注阻力过大，也不会因为压缩量不足出现密封失效。针座与针筒的连接位置做了加厚的加强筋，筋位厚度1mm均匀过渡，避免注塑时出现缩痕，也能承受针头插拔时的侧向力，不会出现针座断裂的情况。
