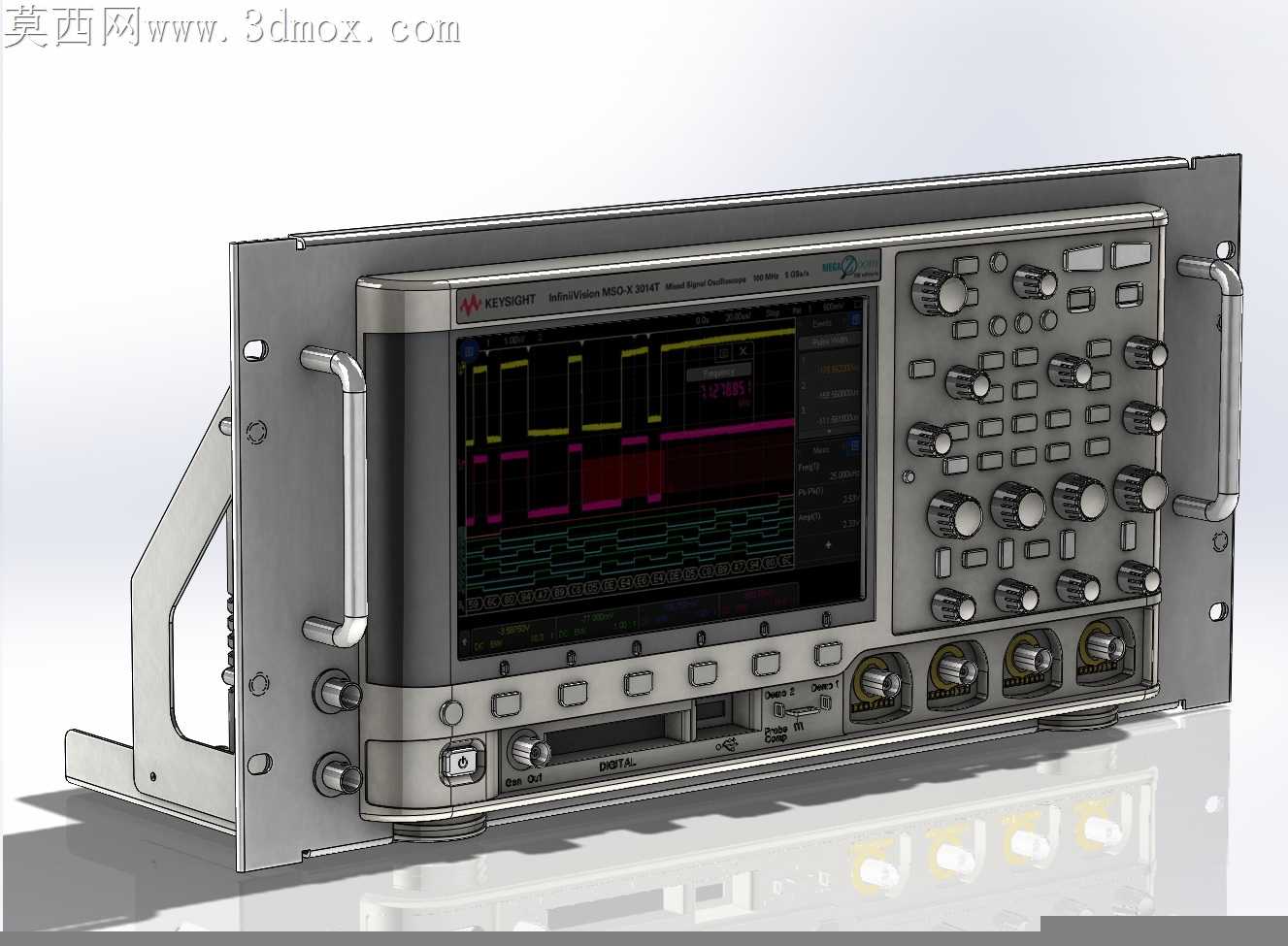

多通道混合信号示波器精细结构建模

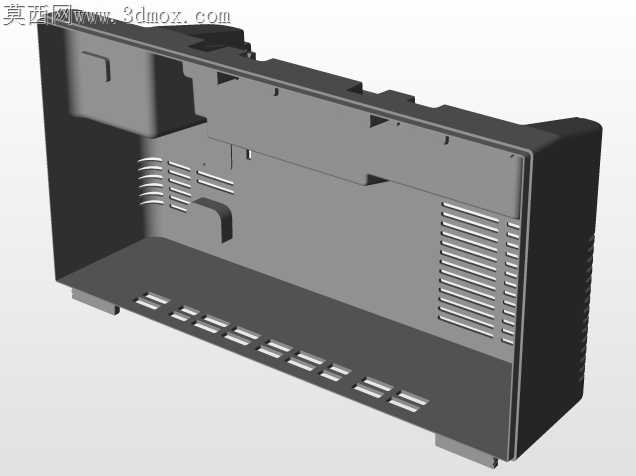

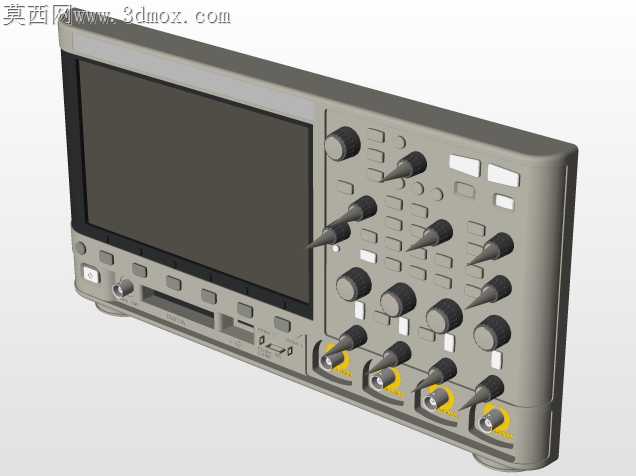

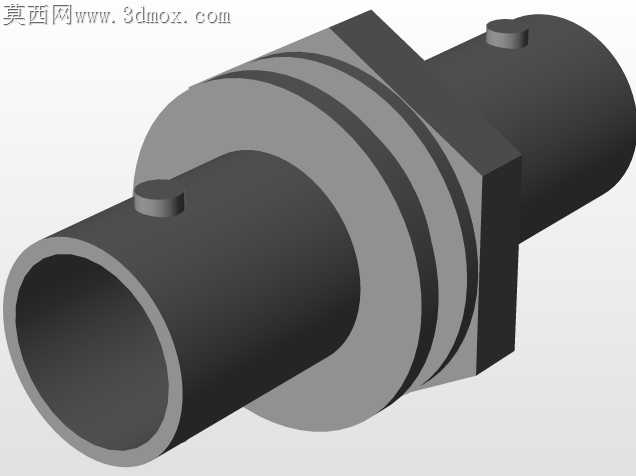

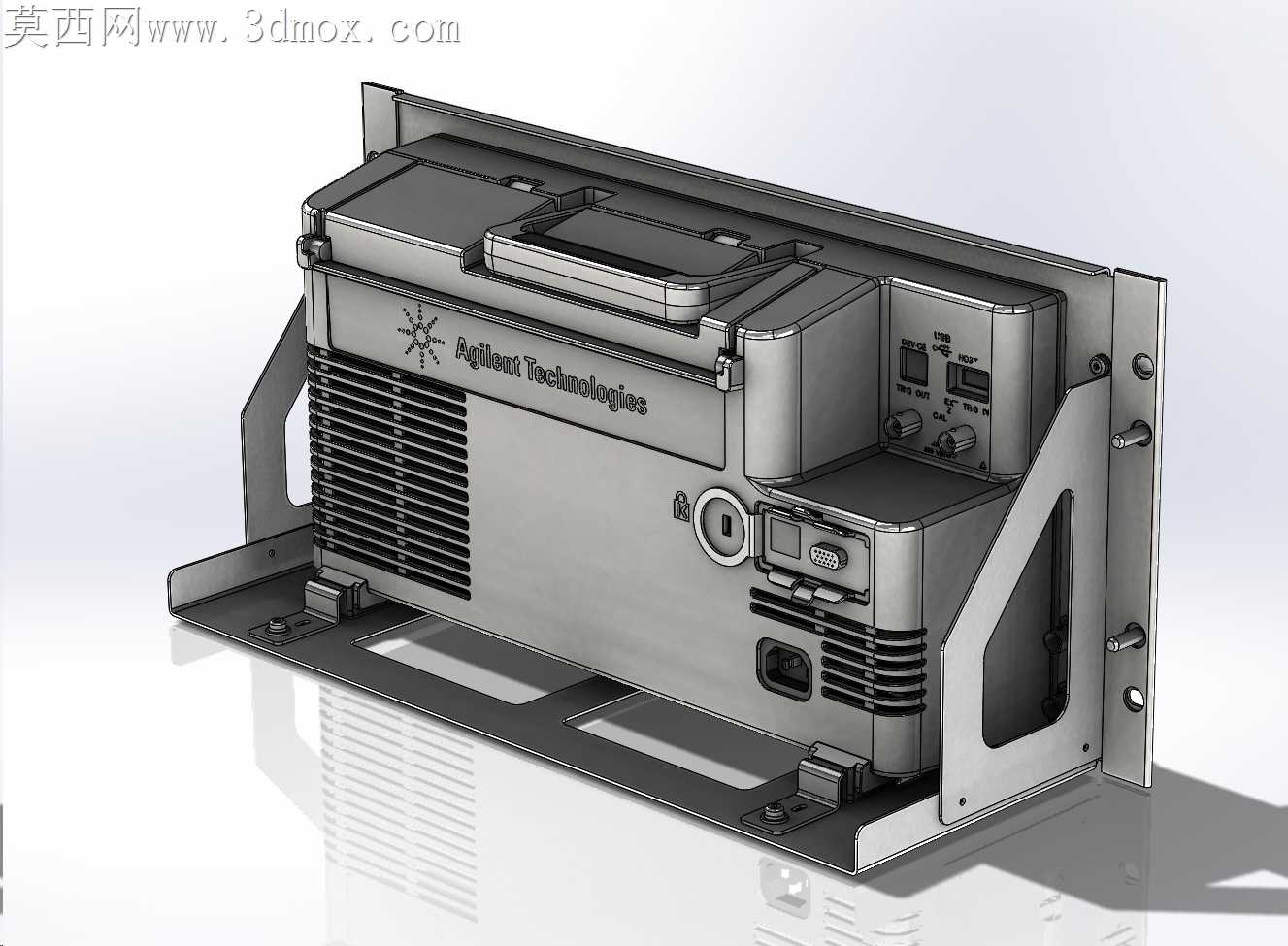

电子测量仪器的壳体加工向来存在薄壁件易形变的痛点，这款混合信号示波器的建模全程围绕加工适配视角展开，所有结构细节都对应实际钣金加工与机加工的工艺要求。前面板的按键排布区域做了0.2mm的下沉台阶设计，对应实际生产中丝印层的定位基准，避免批量加工时按键标识偏移，每个按键孔的边缘都做了R0.3的圆角过渡，既消除冲压加工的毛刺隐患，也能减少按键长期按压的应力开裂风险。两侧的金属提手没有做一体化建模，而是拆分出提手主体、固定转轴、防滑胶套三个独立零件，提手与壳体连接的转轴座预留了0.15mm的装配间隙，适配钣金件折弯后的公差波动，不会出现现场装配时提手卡滞无法转动的问题。前面板的BNC接口座做了局部加厚处理，对应实际加工时的铆接工艺需求，加厚区域的厚度比周边壳体厚1.2mm，能承受接口反复插拔的冲击力，避免长期使用后接口松动导致的信号接触不良。屏幕周边的防护边框做了0.8mm的凸起设计，高出屏幕表面，对应实际生产中粘贴钢化防护膜的预留空间，也能在仪器意外倾倒时优先接触受力面，避免屏幕直接磕碰碎裂。底部的支撑脚做了可翻转的结构设计，转轴位置的阻尼槽细节完全还原，支撑脚翻开后的倾斜角度刚好符合操作人员坐姿观察屏幕的视线高度，支撑脚底部的防滑垫做了细微的网格纹理，对应实际橡胶材质的防滑纹路，放置在工作台面时不会轻易滑动。后侧的散热格栅没有做简单的通孔阵列，而是按照实际冲压工艺的要求，把格栅条的宽度统一设为2mm，格栅间隙设为3mm，既满足通风散热的需求，也能避免冲压加工时格栅条过窄出现的变形问题，格栅边缘的折弯角度严格控制在90度，没有做尖锐直角，防止加工和装配过程中划伤操作人员。壳体的拼接缝隙全部预留了均匀的0.1mm间隙，对应实际喷涂工序的漆膜厚度，不会出现喷涂后壳体拼接错位、缝隙不均的问题，所有边角的折弯半径都匹配常用钣金折弯刀具的R角参数，不需要额外定制特殊刀具就能完成加工，有效降低生产环节的刀具成本。
