微型低流量高精度蠕动泵结构设计

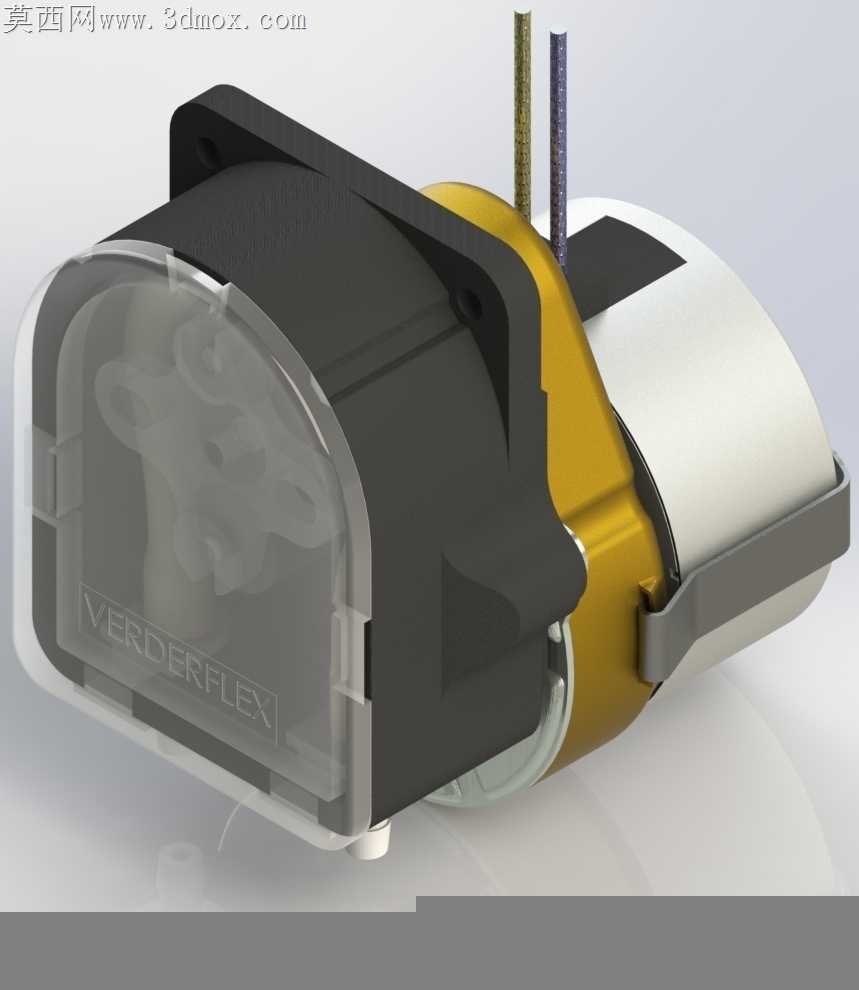

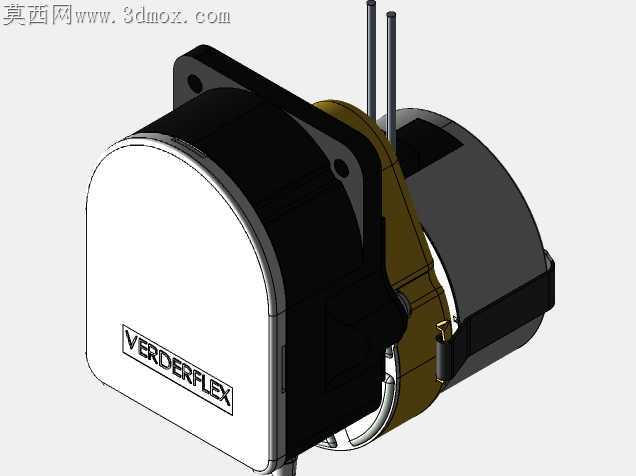

微量流体输送场景里，常规蠕动泵常出现软管挤压应力不均、低速运转脉动过大的问题，这款蠕动泵的结构设计从根源上规避了这类装配与工况隐患。泵头压块的弧形曲面做了0.2mm的偏心修形，并非完全贴合滚轮的回转轨迹，靠近软管进出口的位置预留了渐变的挤压间隙，避免软管在反复挤压过程中出现局部应力集中导致的过早疲劳开裂，同时能让1rpm的极低转速下，流体输出的脉动幅度控制在5%以内，满足实验室试剂加注、微量药剂输送的精度要求。

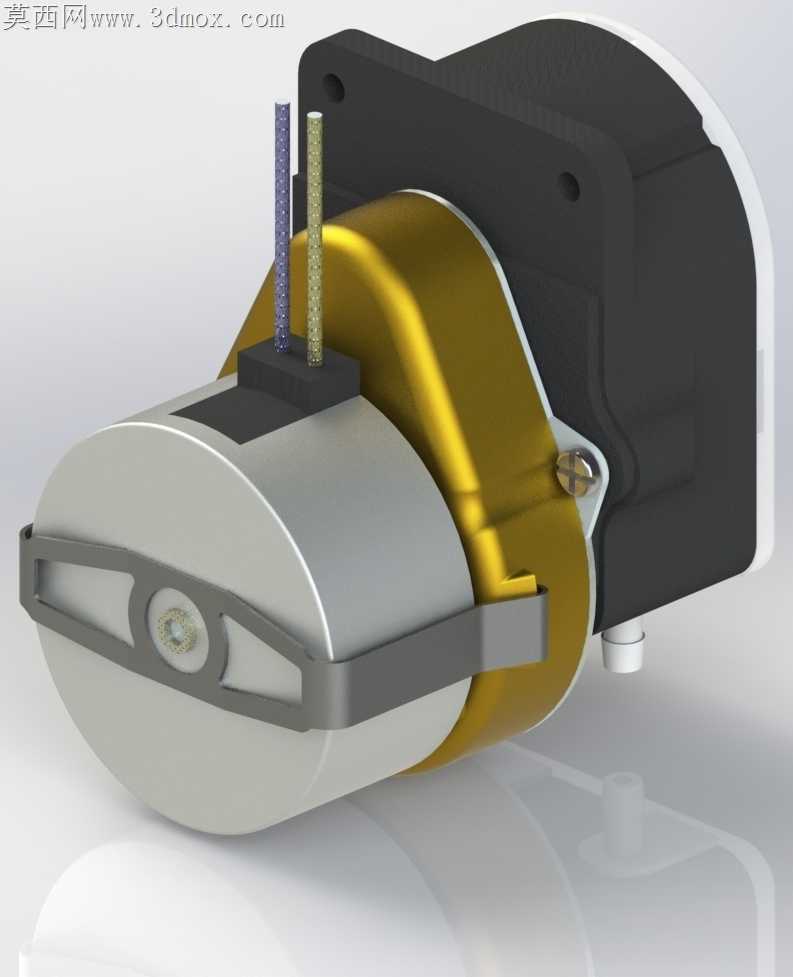

传动端的金色壳体采用了分体式卡扣加单颗定位螺钉的固定方式，没有沿用传统多螺栓周向锁紧的结构，装配时不需要反复调整壳体的同轴度，卡扣预定位后单颗螺钉就能完成壳体与后端电机座的固定，同轴度公差能控制在0.03mm以内，既减少了装配工序，也避免了多螺栓锁紧时受力不均导致的传动卡滞。后端的黑色电机安装座做了带加强筋的法兰结构，安装孔位周边加厚1.5mm，能抵消电机运转时的径向振动，避免长期运转后安装位出现松动偏移。

泵头前端的金属压带采用了弯折一体成型的结构，没有额外的焊接拼接点，压带两端的卡扣直接卡入泵头基座的预留槽内，不需要额外紧固件固定，更换软管时只需要拨开压带就能完成软管的拆装，不需要拆解整个泵头结构。两根流体引出管的安装位做了防呆的直径差设计，不同管径的管路对应不同的安装孔，避免装配时进出口接反导致的流体流向错误。滚轮组件的销轴采用了过盈配合加端面铆点的固定方式，销轴与滚轮之间预留了0.01mm的转动间隙，既保证滚轮能灵活转动挤压软管，也不会出现销轴窜动刮擦软管内壁的问题。

材质搭配上，与流体接触的泵头基座采用耐腐蚀的工程塑料材质，能适配弱酸碱类的流体输送场景，传动壳体的金属质感表面做了哑光喷砂处理，既提升了外观质感，也能避免长期使用后表面沾附指纹污渍难以清理。整个结构没有冗余的装饰性部件，所有结构特征都服务于装配效率提升、工况稳定性优化与维护成本降低，哪怕是小批量加工生产，也能通过常规的注塑、机加工工艺完成所有零件的制作，不需要特殊的定制刀具或复杂工装，零件的加工公差带设置合理，普通精度的加工设备就能满足装配要求，不会出现因为单个零件公差超差导致整个组件无法装配的问题。
