芳丹特糖霜自动冲切成型设备结构设计

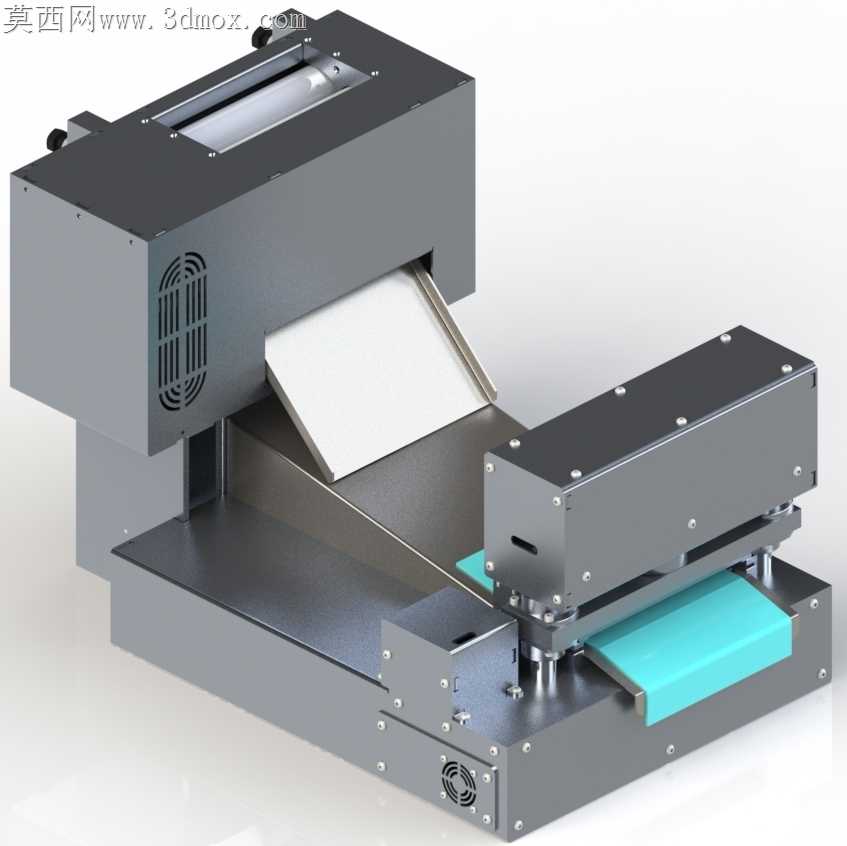

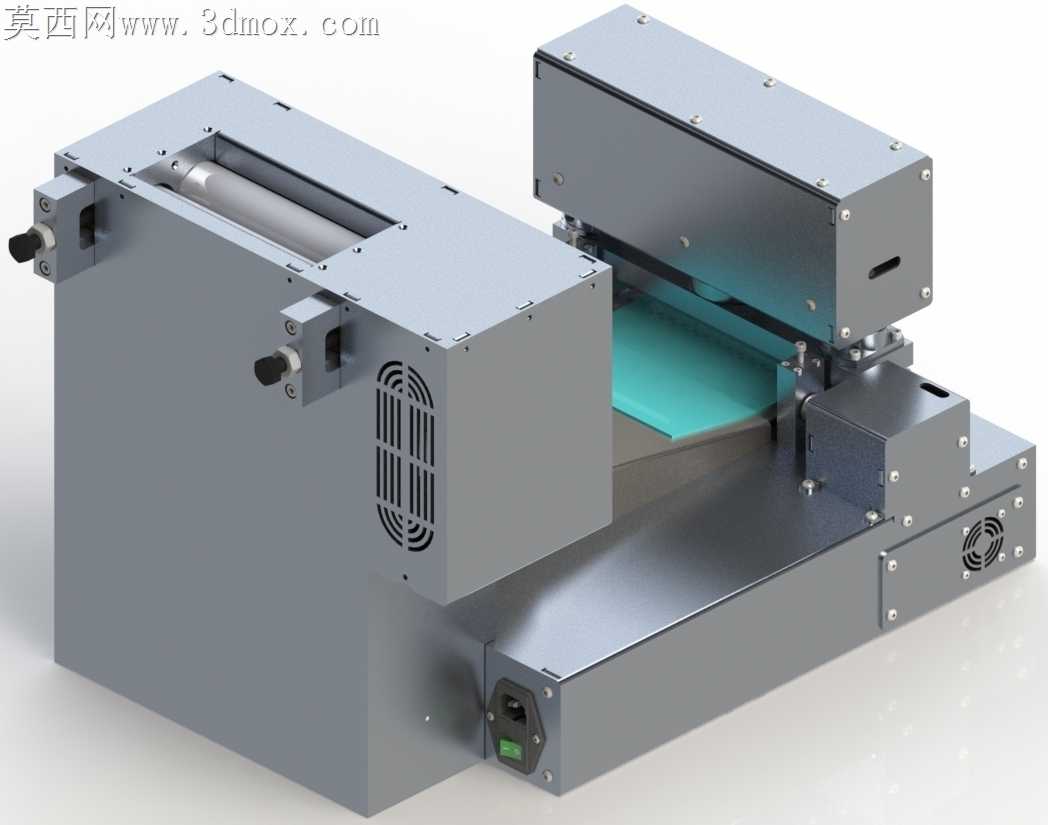

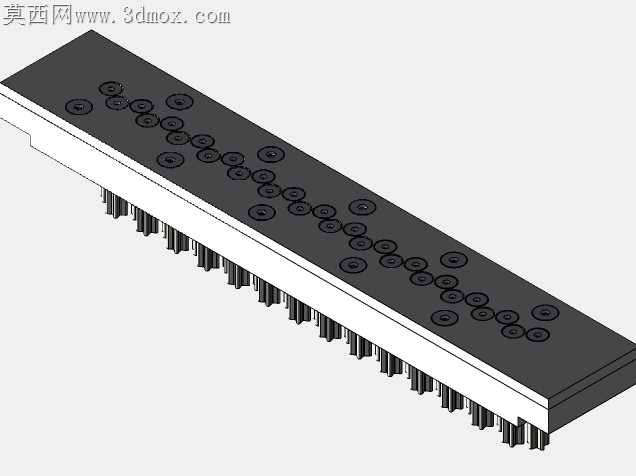

小批量食品冲切加工现场最头疼的问题，莫过于换模耗时久、非专业操作人员调试困难，这款冲切设备的结构设计从一开始就瞄准了这两个核心痛点。冲切执行模组采用了悬臂式快装结构，模具安装面预留了定位销孔与快锁压块，不需要专业工装夹具，普通操作人员松开两颗手拧螺丝就能完成模具更换，整个换模过程控制在两分钟以内，完全匹配小批量多品类的糖霜加工需求。送料通道的倾斜导板角度经过反复调试，15度的倾角刚好能让冲压完成的糖霜片依靠自重滑落到收料区，不需要额外增设拨料机构，既减少了动力元件的配置，也避免了拨料件接触糖霜带来的食品卫生隐患。机架部分采用了分体式拼接设计，上下两层机架通过定位销精准对位，连接螺栓全部布置在设备外侧，后期维护时不需要拆解内部的冲切与送料组件，就能单独拆卸散热侧板清理通风口堆积的糖粉。冲切模组的导向轴选用了自润滑铜套配合硬铬镀层轴，不需要频繁加注润滑油，避免油污渗漏污染加工物料，铜套的预留间隙控制在0.02毫米，既保证冲切头上下运动无卡滞，也不会因为间隙过大导致冲切边缘出现毛边。设备两侧的散热格栅采用了下进上出的风道设计，风机布置在机架底部的隔尘仓内，进风口加装了细密的防尘网，既能带走驱动电机长时间工作产生的热量，也能阻挡空气中的糖粉飘入电气仓造成元件短路。送料平台的承托面铺设有浅蓝色的食品级耐磨垫层，垫层采用嵌入式安装，磨损后可以直接撕除更换，不需要整体打磨平台表面，大幅降低了后期的维护成本。冲切头的行程限位采用了硬限位配合软限位的双重设计，硬限位块布置在冲切模组的两侧，即使软限位出现信号故障，冲切头也不会超行程撞击送料平台，避免模具和机架因为硬碰撞出现变形。设备的操作按钮全部集中在前端的倾斜面板上，操作人员站在收料侧就能完成所有参数调整与启停操作，不需要绕到设备侧面，减少了操作过程中的走动距离，适配小型加工坊紧凑的场地布局。
