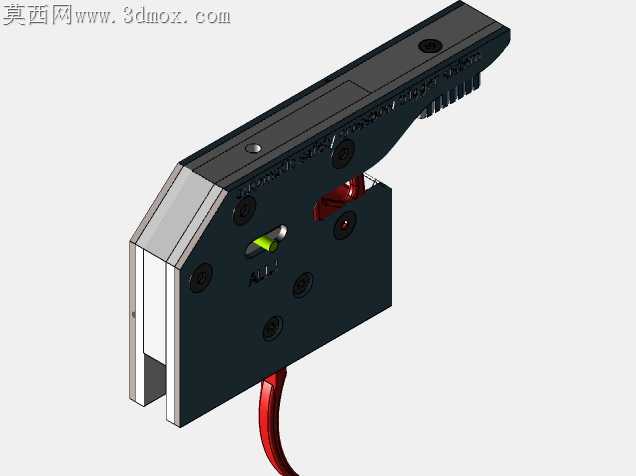

复合式安全弩扳机联动锁止结构设计

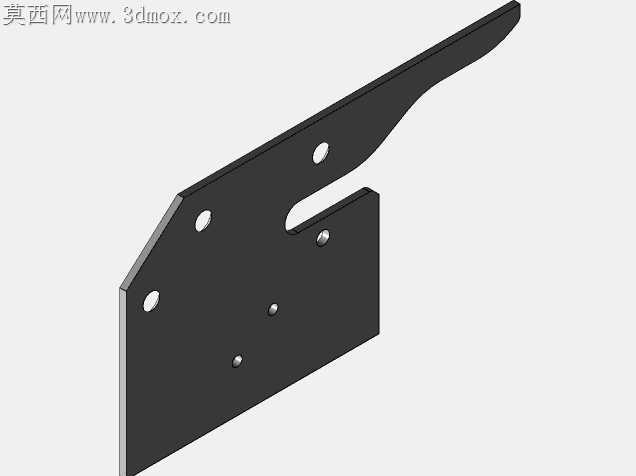

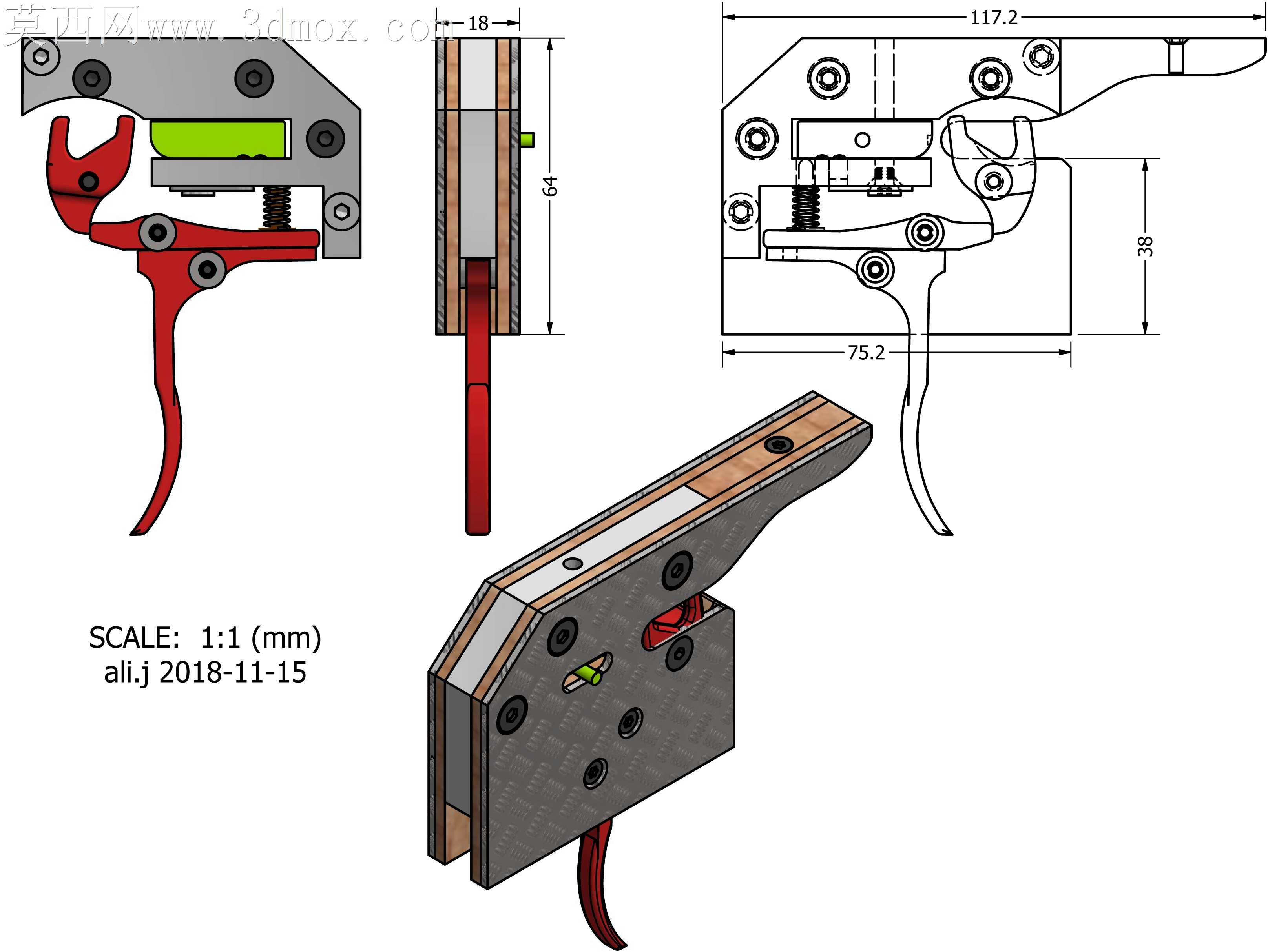

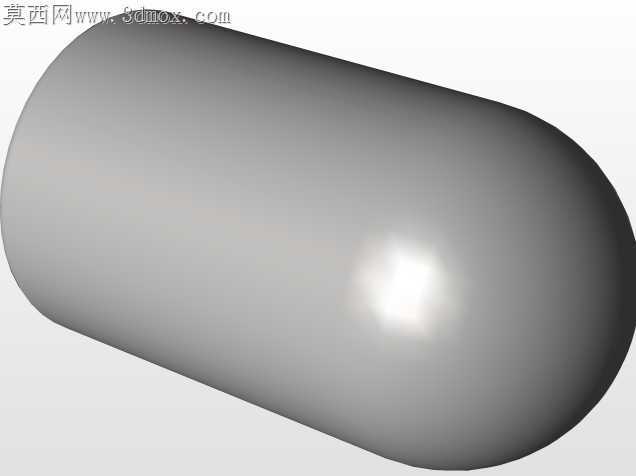

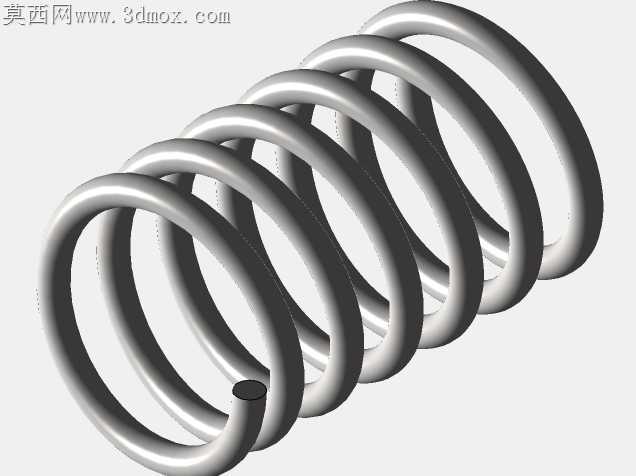

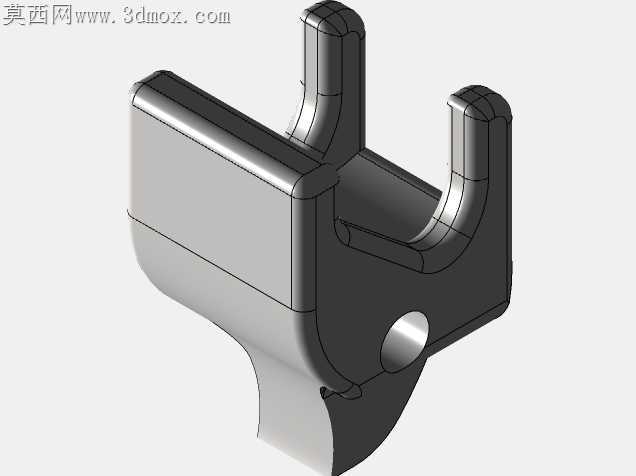

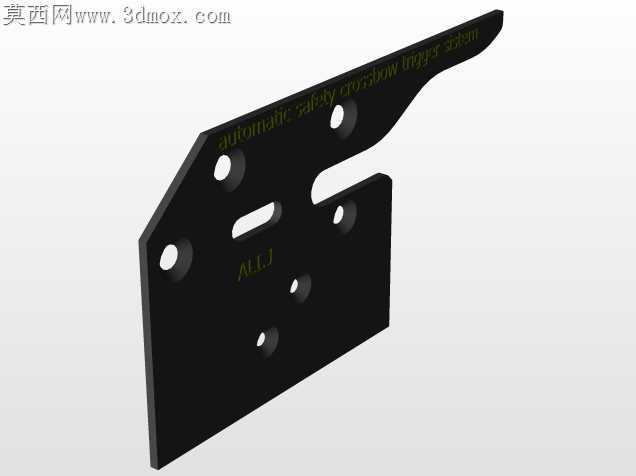

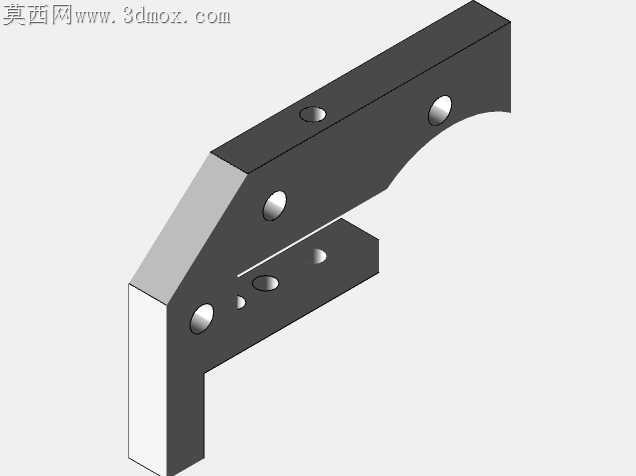

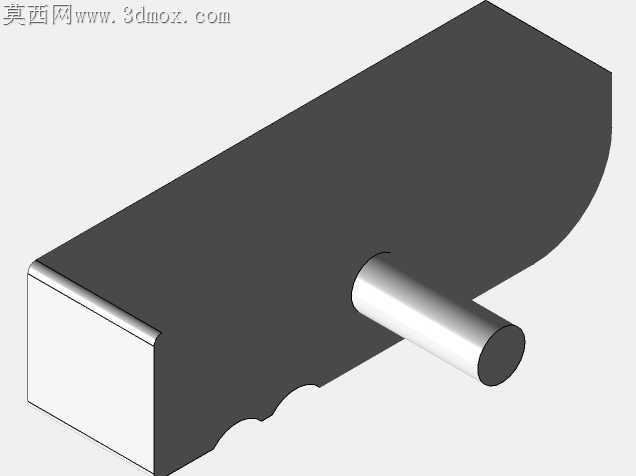

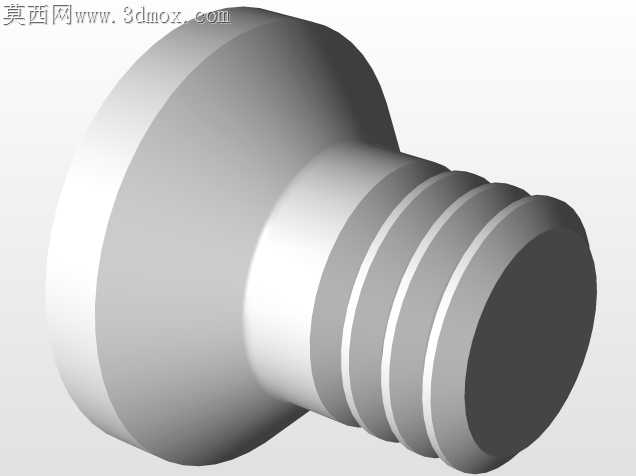

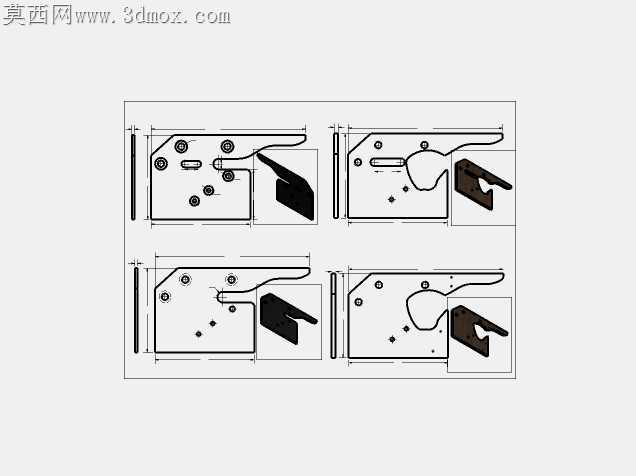

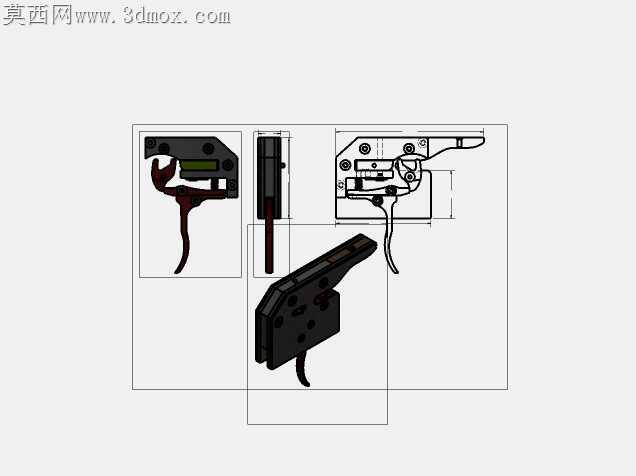

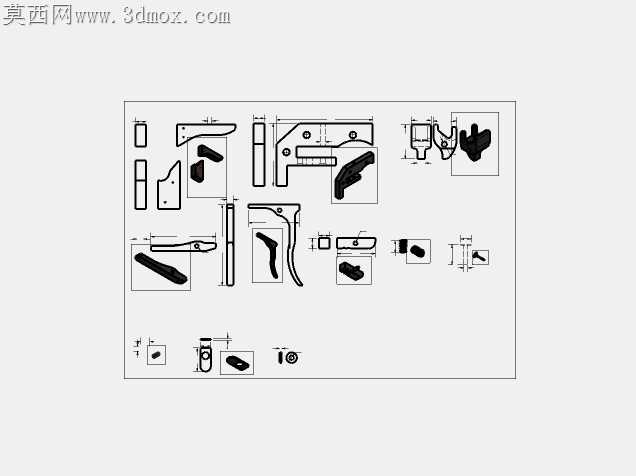

扳机类触发结构最容易被忽略的加工适配痛点，是薄壁件叠装后的公差累积——这套弩扳机的多层夹板采用1.5mm冷轧钢板冲压成型，若按常规等距孔位加工，销轴穿入后会出现扳机扳动卡滞、阻铁回弹不到位的问题，建模时特意将每层夹板的销轴孔做了0.02mm的错位公差补偿，对应冲压工序的定位基准偏差，避免装配后出现单侧摩擦异响。触发阻铁与扳机的接触曲面没有做常规的圆弧过渡，而是采用了两段式斜切面，靠近击发位置的切面倾角压到12度，刚好卡在静摩擦自锁的临界角度，非主动扳动时哪怕受到纵向冲击载荷，阻铁也不会意外滑脱，扳动到最后3mm行程时切面倾角骤升到38度，触发阻力瞬间下降，能给出清晰的击发反馈。复位弹簧的安装槽没有开在夹板内侧的平面上，而是卡在扳机本体的侧向凸台里，凸台边缘做了R0.3的倒圆角，弹簧压缩往复时不会被锐边割伤镀层，长期使用也不会出现弹簧断裂失效的问题。保险拨块的定位凸点采用过盈配合压入外侧夹板，拨块转动到保险位置时，凸点卡入扳机对应的凹槽里，凹槽深度控制在0.8mm，既不会因为太浅受震动脱开，也不会因为太深导致扳动保险时阻力过大。扳机握把的曲面贴合手指自然弯曲弧度，边缘做了全周R2的倒圆角，没有尖锐棱角，握持扳动时不会硌手。整套结构的所有销轴都采用同一规格的直径2mm圆柱销，没有混用不同直径的紧固件，加工时不用频繁换刀，装配时也不会出现销钉混装的问题。夹板外侧的纹理做了细微的菱形滚花建模，对应实际加工时的表面压花处理，握持时能增加摩擦力，不会因为手滑出现误操作。击发联动的凸轮接触面做了0.1mm的凸起余量，对应后续热处理后的表面研磨工序，研磨后刚好达到设计的配合间隙，不用二次补加工。
