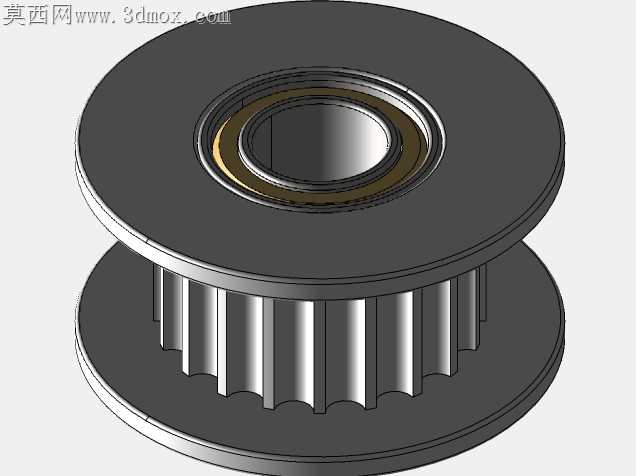

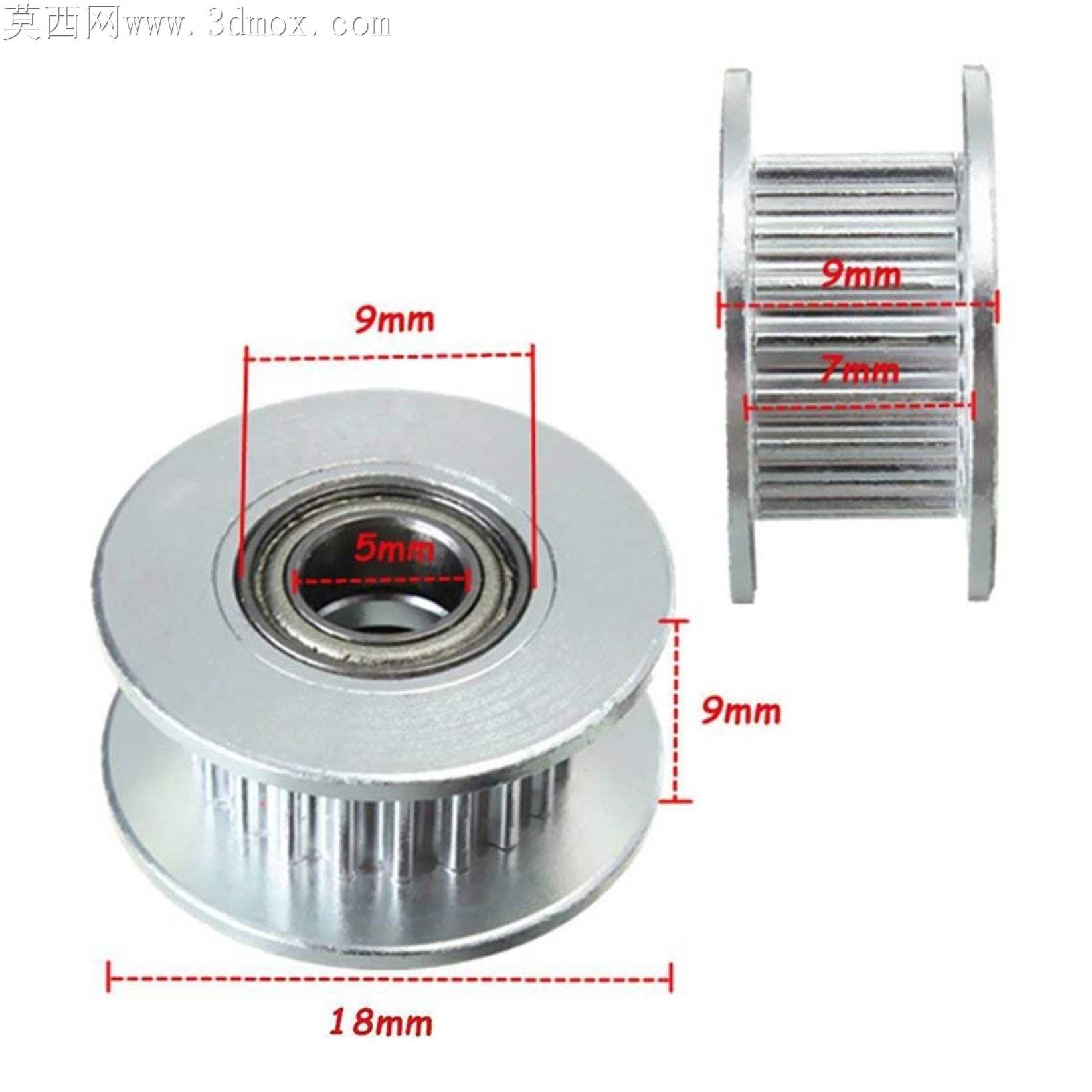

20齿5mm孔径GT2同步传动皮带轮

小规格同步带轮的加工适配一直是桌面级传动场景里容易被忽略的细节，很多人做这类零件时只盯着齿形轮廓的理论尺寸，忽略了装夹、装配全流程的公差匹配，最后做出来的零件要么装夹时变形超差，要么装上去皮带跳齿、轴孔打滑。这款20齿5mm孔径的GT2皮带轮，在加工适配层面做了不少贴合实际生产的细节考量。齿形部分没有照搬理论渐开线轮廓做尖角处理，齿顶预留了0.05mm的微小倒角，既不会影响GT2皮带的齿槽啮合精度，又能避免加工后齿顶残留的毛刺刮伤同步带的齿面橡胶层，很多批量加工的小带轮就是因为没做这个细节，皮带跑几百小时就出现齿面开裂掉渣的问题。轴孔部分采用H7级公差设计，5mm孔径的公差带控制在0到+0.012mm之间，既不会因为间隙过大导致带轮和电机轴配合时出现径向窜动，又不会因为过盈量太大压装时撑裂带轮的轮毂——毕竟这类小带轮很多用铝合金加工，壁厚较薄，过盈量超过0.02mm就很容易在压装时出现轮毂隐裂，用久了直接开裂失效。轮毂端面特意做了0.2mm深度的沉台设计，对应M3紧定螺丝的安装位置，沉台和轴孔的垂直度控制在0.01mm以内，紧定螺丝拧入后端面不会突出轮毂表面，避免带轮转动时螺丝刮蹭旁边的轴承座或者机架侧板，很多新手设计的带轮没做这个沉台，装配时要么螺丝凸出来干涉周边零件，要么螺丝拧到底还顶不住轴，带轮空转打滑。齿槽的根圆部分做了R0.1mm的圆角过渡，没有清角到理论尖点，铣加工时不用特意换小刀清根，用常规的0.8mm立铣刀就能一次加工成型，既减少了换刀耗时，又避免了清角时产生的应力集中，带轮承受交变传动载荷时不会在齿根位置出现疲劳断裂。带轮的两侧挡边和主体采用一体化加工设计，没有做分体压装的挡圈，省去了挡圈压装的工序，也避免了挡圈松脱导致皮带滑出带轮的隐患，挡边的高度比齿顶高出0.8mm，刚好能卡住GT2同步带的侧边，不会因为挡边过高增加不必要的转动惯量，也不会因为挡边过低起不到防脱作用。表面处理上没有做多余的阳极氧化层，只做了本色喷砂去毛刺，氧化层虽然好看但会增加齿面的摩擦系数，反而加速皮带磨损，喷砂后的表面粗糙度控制在Ra1.6左右，和橡胶皮带接触时摩擦力适中，不会出现打滑也不会过度磨损皮带。轴孔内壁没有做通长的键槽，毕竟这类小扭矩传动场景下紧定螺丝完全能满足传动需求，开键槽反而会削弱轴孔的结构强度，还会增加加工成本，紧定螺丝的顶丝位置特意对准两齿之间的齿根位置，不会顶在齿槽对应的轮毂薄壁处，避免顶丝拧紧时把轮毂顶变形。
