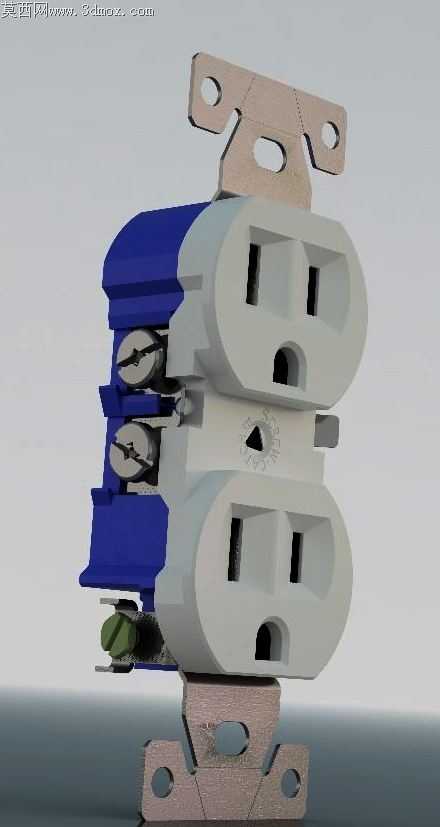

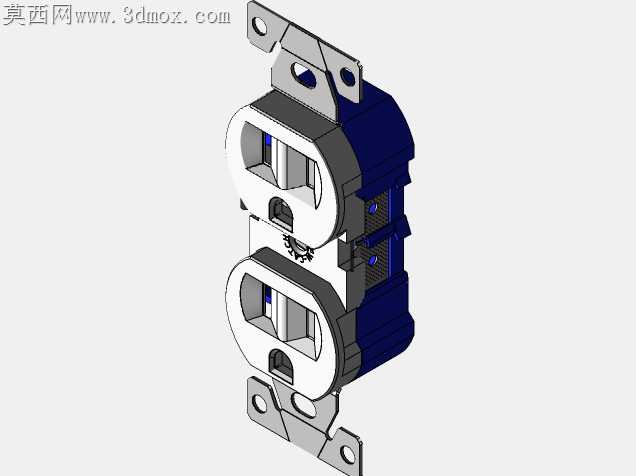

双联美标墙装电源插座内部结构展示

民用暗装墙插的批量生产环节，最容易被忽略的就是安装支架与绝缘本体的配合公差问题，不少小厂开模时只盯着外观尺寸，忽略了金属支架冲压后的回弹量，最终成品装入86底盒时要么卡滞刮擦墙面涂层，要么螺丝锁紧后本体歪斜，插套受力偏移导致插头插拔手感偏涩甚至接触不良。这个模型把金属安装支架的折弯让位、定位缺口都做了还原，上下两端的固定耳片特意做了腰型孔设计，能抵消底盒预埋时的位置偏差，不用硬掰支架就能微调安装位置，避免绝缘本体受挤压产生内应力，长期使用也不会出现壳体开裂的隐患。绝缘本体的插套腔做了分层隔断，零火线插套之间的隔挡厚度留足了电气间隙，哪怕是带浪涌的工况下也不会出现拉弧爬电的问题，插套入口处的倒角做了渐变处理，插头插片插入时不会刮蹭铜件表面的镀镍层，能减少长期插拔后的接触电阻上升。背部的接线端子区域做了独立的压线腔，螺丝锁紧时不会把铜丝挤到相邻腔室，哪怕是非专业人员接线，也不容易出现短路隐患。蓝色的后座护罩和灰白色本体之间做了卡扣加定位筋的配合，不用打胶就能实现紧密扣合，装配时对准定位筋一按就能卡到位，不会出现护罩装歪挡住接线孔的问题，产线装配时能省掉反复对位的时间。金属支架表面做了钝化处理的质感还原，和绝缘件的哑光质感形成明确区分，能直观看到不同材质的形变特性差异，铜质插套的弹片角度做了还原，能看到接触部位的圆弧过渡，不会因为插片反复插拔出现金属疲劳导致夹持力下降。这类结构还原的模型，不用拆解实物就能看清内部的配合关系，不管是做电工实训的结构讲解，还是做同类产品的开模参考，都能避开不少实际生产中容易踩的公差坑，不用反复修模调整支架和本体的配合量，也能提前预判装配时可能出现的干涉问题。
