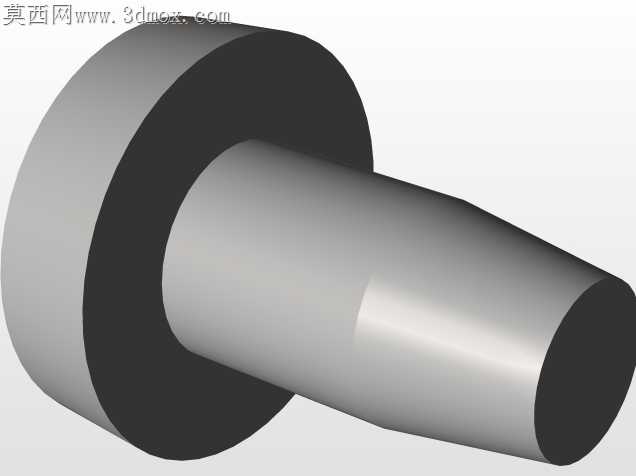

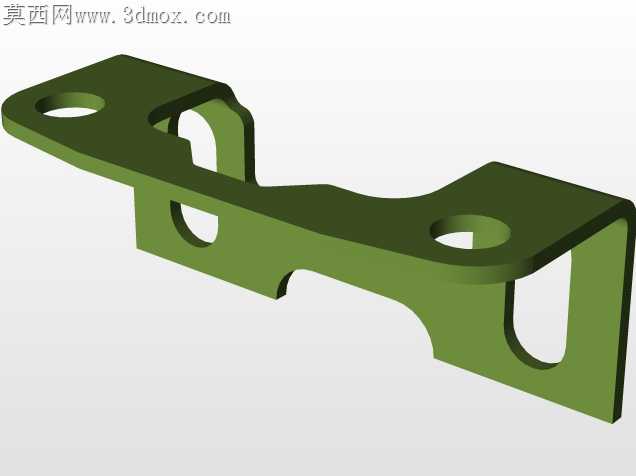

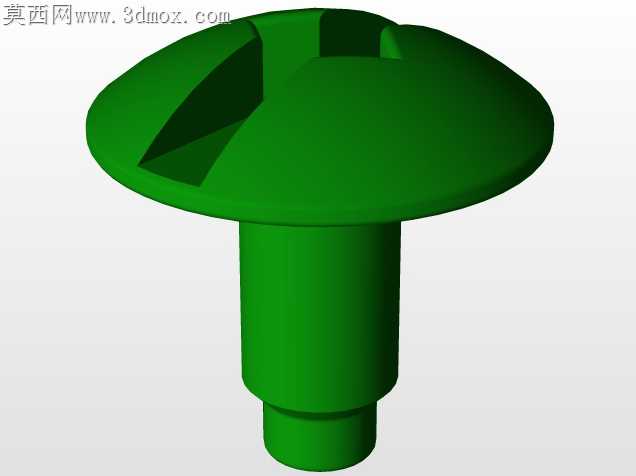

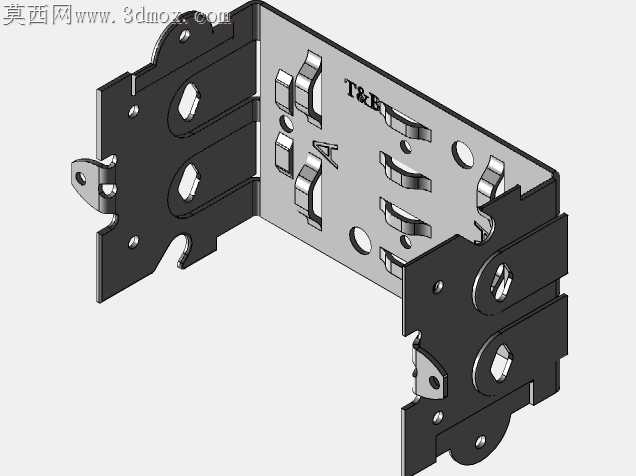

刚铣完安装耳的定位孔时,边缘翻起的毛刺卡了塞规三次,反复调整倒角参数才把孔边的飞边控制在0.02mm以内,毕竟这部分是要直接卡入墙面预埋卡扣的,公差稍大就会出现安装翘边的问题。做这个壳体的时候没走常规的先画基体再补特征的路子,先把两侧的安装挂耳单独拆出来做了受力仿真,毕竟现场安装的时候工人经常会直接拽着壳体拧螺丝,挂耳的折弯圆角要是做小了,冷轧钢板折弯处很容易出现应力集中开裂的问题,反复改了三次折弯R角,才把挂耳的承重冗余做到了实际需求的2.3倍。

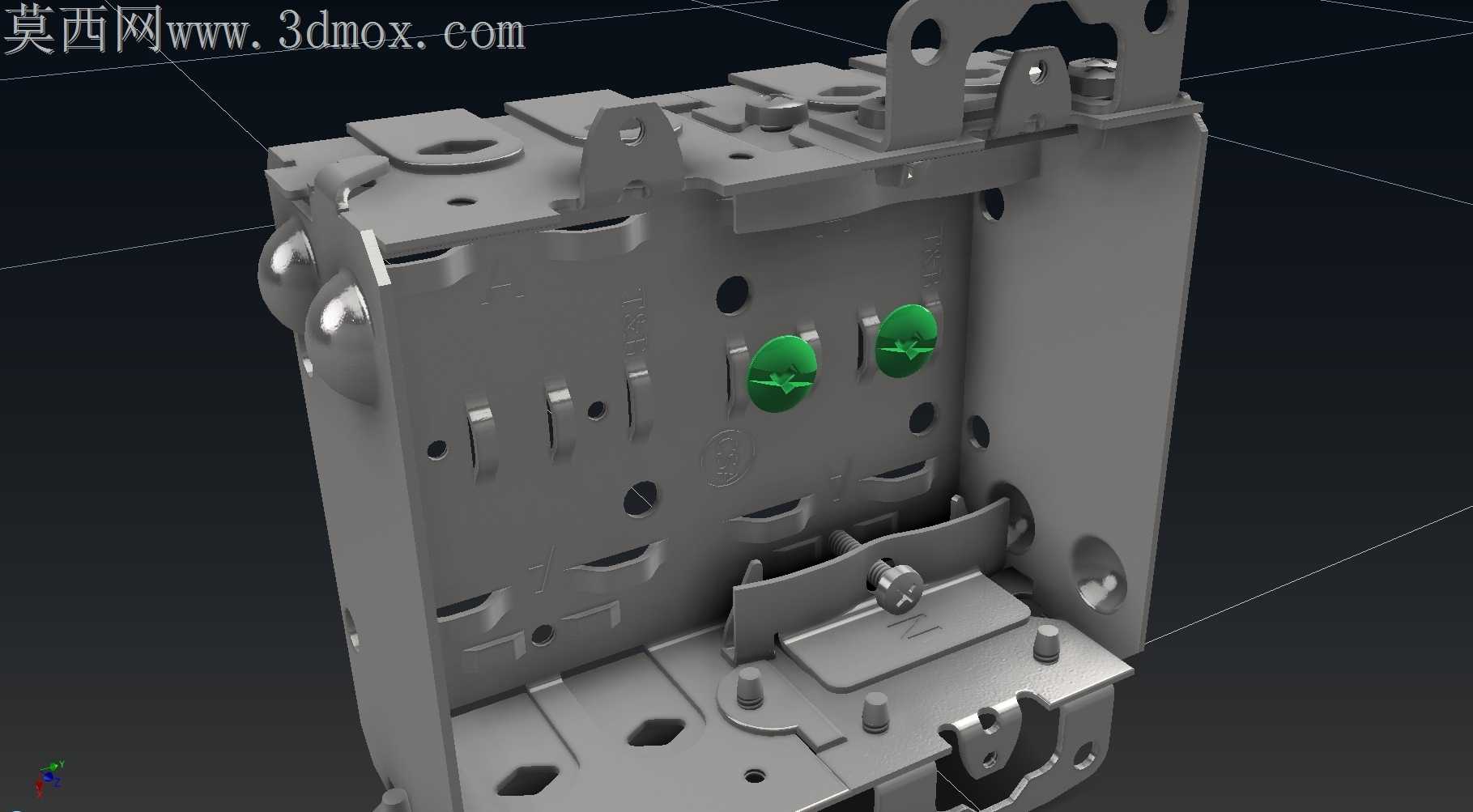

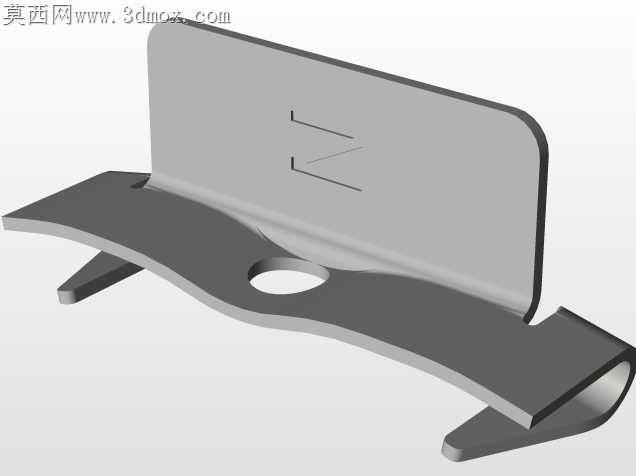

转结构的时候特意留了跨软件转档的修正余量,之前做同类钣金件的时候,不同软件展开系数计算差了0.1mm,折出来的侧边就差了半个螺孔位,这次把所有的压铆螺母柱位置都单独做了基准标记,哪怕转档后曲面有微小偏移,也能顺着基准快速校准位置。盒体内部的卡扣位是照着常用的接线端子排尺寸做的,一开始把卡扣的让位槽做深了1mm,试装的时候端子排会在盒内晃荡,后来把槽深收窄,还在卡扣边缘加了微小的防滑凸点,不用额外打螺丝就能把端子排卡得很稳,后期维护拆换也不用拧一堆紧固件。
侧壁的穿线孔做了翻边处理,没选常见的套橡胶圈的方案,毕竟部分场景下橡胶圈老化快,金属翻边倒钝后既能保护线缆外皮不被割破,还省了后续装配胶圈的工序,量产的时候能省不少人工成本。盒盖的配合间隙调了快五版,一开始留的间隙太小,喷塑之后涂层厚度填了间隙,盒盖扣上去就卡得死死的,后来把单边间隙调到0.15mm,刚好能容纳喷塑层的厚度,扣合之后既没有晃量,也不会出现扣不上或者撬开费劲的问题。

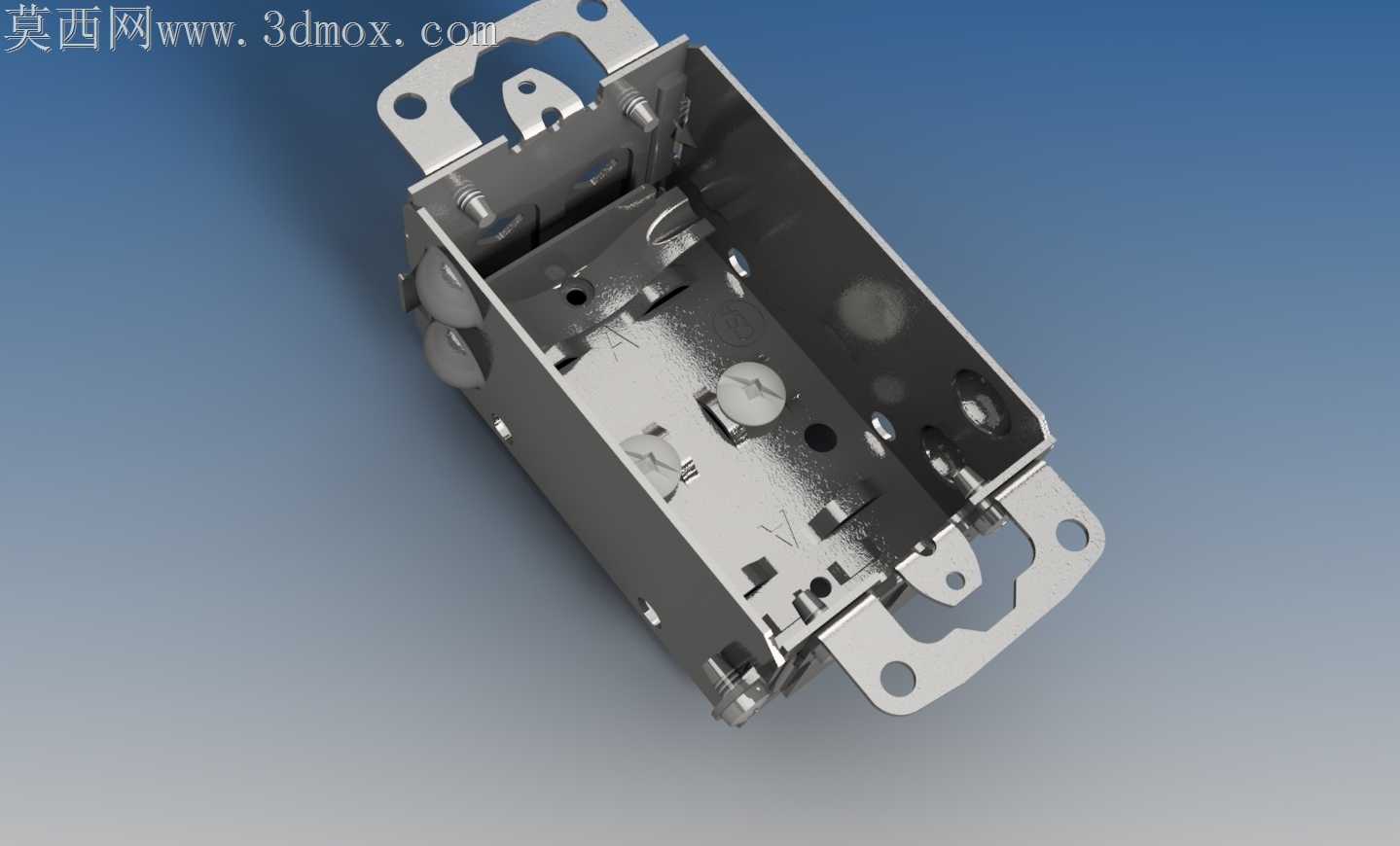

做这个结构的时候还考虑了现场施工的容错空间,安装耳上的长圆孔特意做了加长,哪怕墙面预埋的底盒位置偏了3mm以内,都能通过长圆孔调整位置,不用重新在墙上打孔。内部的接地柱位置特意避开了穿线孔的走线区域,防止接线的时候地线和火线剐蹭,接地柱的压铆位置做了凸点加强,拧接地螺丝的时候不会因为扭矩过大把压铆柱转松。之前做实训作业的时候吃过亏,把盒内的走线空间留小了,硬塞三根6平方线的时候把绝缘皮磨破了,这次特意把盒内的净空尺寸多留了8mm,哪怕是多股硬线弯折也有足够的操作空间,电工接线的时候不用费劲把线掰得死死的。
