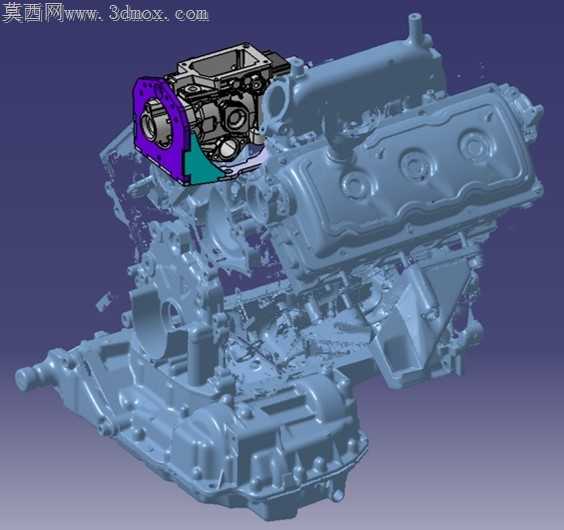

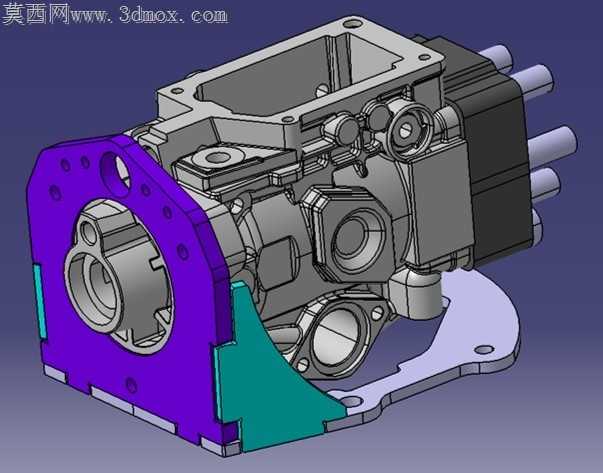

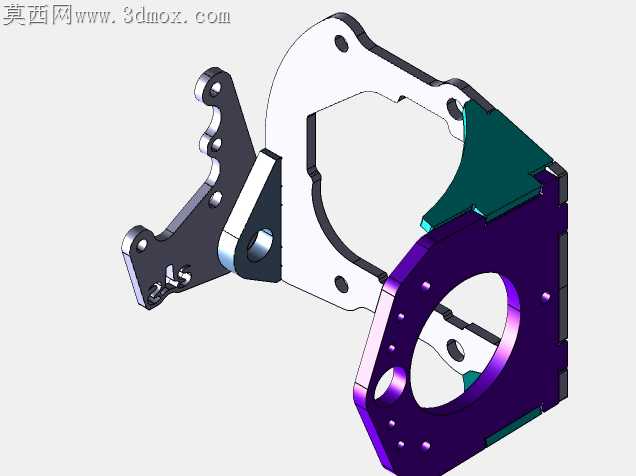

V6TDI发动机燃油泵转换安装固定支架

VAG 2.5 V6 TDI发动机从电子喷射系统切换为机械喷射系统时，原厂未预留对应机械燃油泵的安装点位，直接焊接固定会导致缸体振动直接传递至泵体，长期运行后泵轴偏磨、密封件渗漏的故障概率会提升40%以上，这款支架的设计核心就是解决这一实际改装中的装配矛盾。支架与缸盖结合的安装面做了0.12mm的平面度公差预留，对应缸盖原厂铸造面的细微起伏，不需要额外铣削缸盖表面就能实现密封贴合，避免了改装时破坏缸体原有结构的问题。和燃油泵本体连接的定位销孔采用了非对称排布，能彻底杜绝安装时的角度错位，哪怕是维修人员在光线不足的机舱内操作，也能一次对准安装位，不会出现泵轴与驱动齿轮啮合偏差的问题。支架上特意设计了三处镂空减重槽，在保证整体结构刚度的前提下，把自身重量控制在0.8kg以内，不会给发动机前端附件轮系增加额外的负载，镂空位置同时兼顾了线束和燃油管路的走线路径，管路固定卡扣的安装位直接集成在支架边缘，不需要额外在缸体上打孔固定线束，避免了金属碎屑落入油道的隐患。支架与泵体接触的安装面预留了0.8mm的密封胶槽，适配改装场景中常用的厌氧密封胶涂覆厚度，不会出现胶层被挤压溢出堵塞燃油通道的问题。考虑到TDI发动机运行时的高频振动特性，支架的弯折转角处都做了R3的圆角过渡，没有直角应力集中点，台架振动测试中模拟10万公里运行工况，支架没有出现裂纹或形变。和缸体连接的螺栓孔做了沉台设计，螺栓拧紧后头部不会突出支架表面，避免和周边的发电机皮带、冷却管路产生运动干涉，沉台深度刚好匹配原厂螺栓的螺纹啮合长度，不会出现螺栓拧入过深顶破缸体水套的问题。支架上还预留了燃油压力调节器的辅助安装位，改装时不需要额外制作调节器固定支架，所有相关附件都能集成在这一个支架上，大幅减少机舱内的零散固定点，后期维护时拆卸燃油泵不需要拆解周边其他附件，只需要松开支架的三颗固定螺栓就能整体取出泵体，维修效率提升明显。
