博世VE喷油泵适配改装三维结构

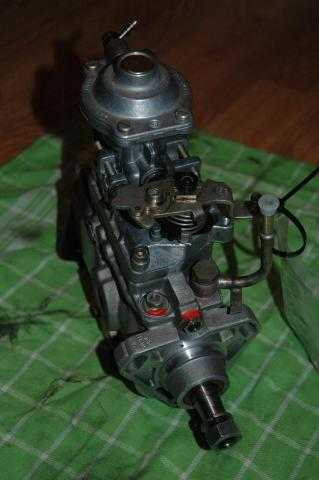

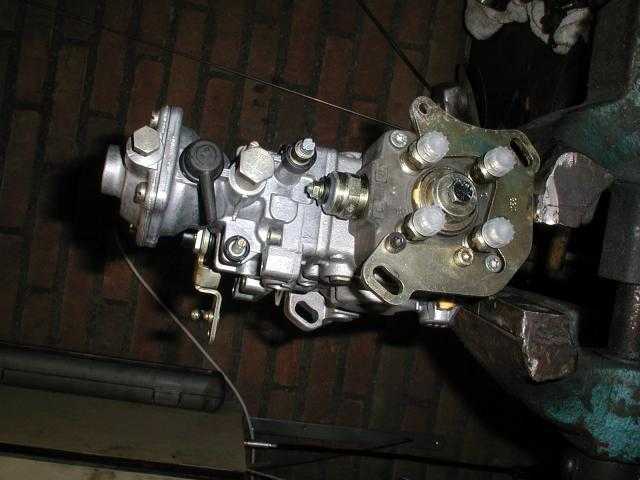

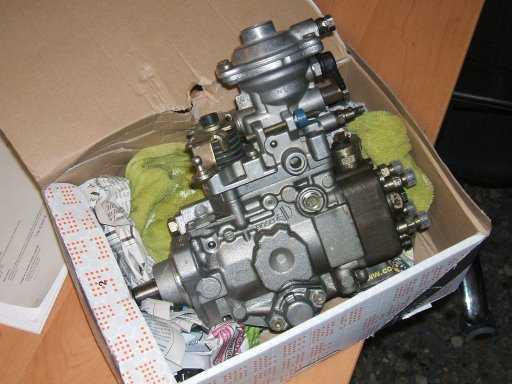

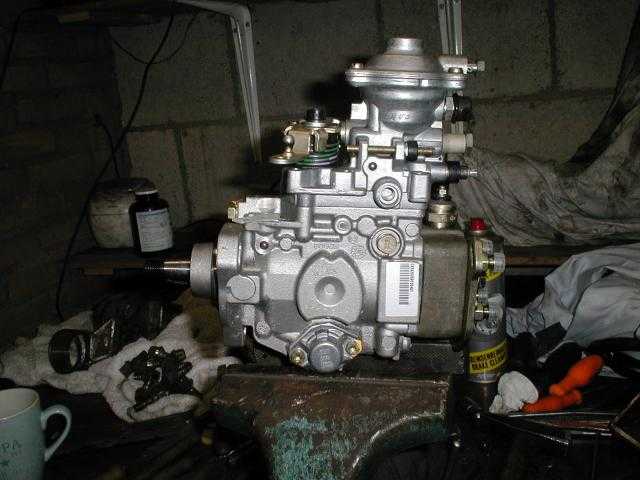

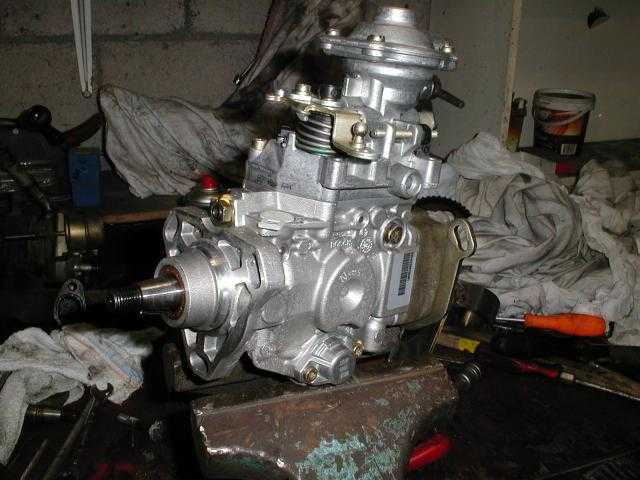

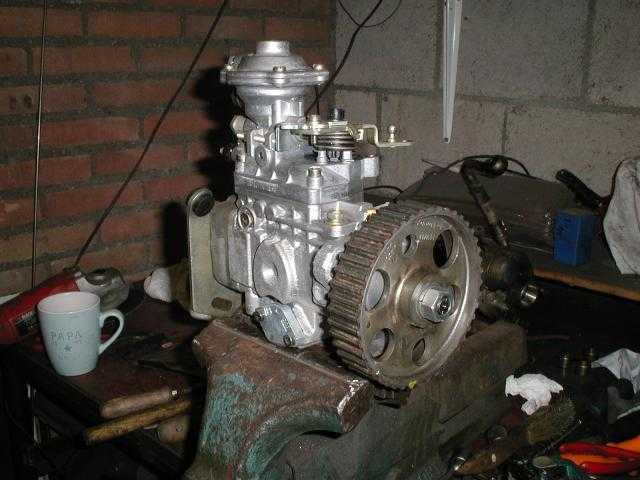

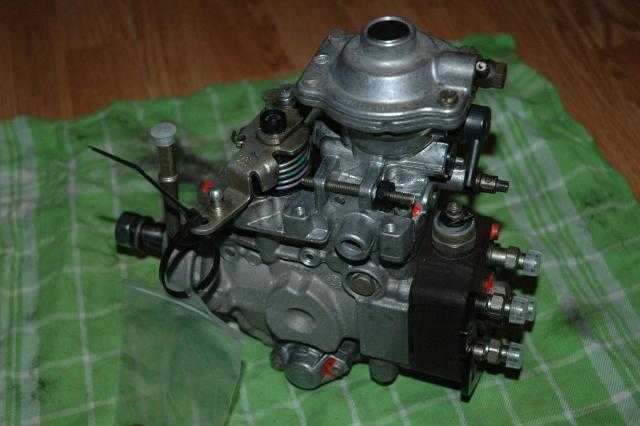

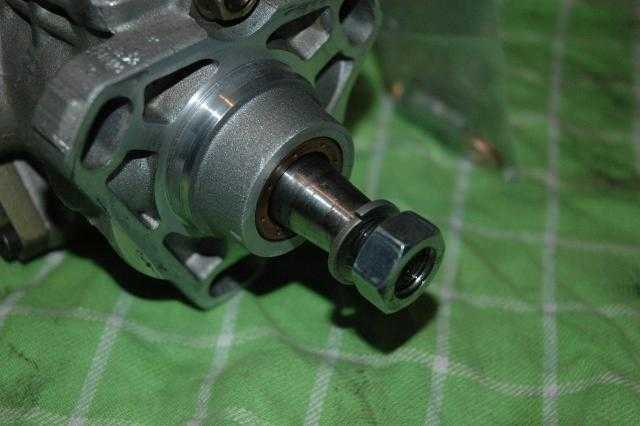

　　在柴油动力改装与特种动力适配场景中，喷油泵作为燃油供给系统的核心承压部件，其结构匹配度直接决定整机动力输出稳定性与燃油雾化效率。这款针对博世VE系列喷油泵做适配设计的三维结构，核心围绕不同机型燃油泵的换装适配需求展开，覆盖越野改装、船舶动力、非道路机械动力替换等多个应用场景，解决不同型号喷油泵安装接口不统一、油路对接错位的实际工程问题。从实际功能来看，VE型分配式喷油泵本身依靠单柱塞配合分配套完成多缸燃油的定时定量分配，自带的调速机构、提前器结构集成度高，相比传统直列泵体积更紧凑，适配中小排量柴油发动机的舱内布置需求。本次三维结构重点梳理了泵体本体的安装边界：泵体驱动端的法兰连接尺寸、凸轮轴输入的花键参数、

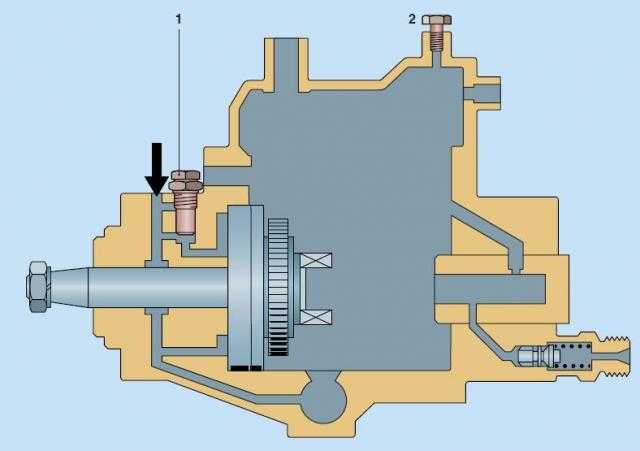

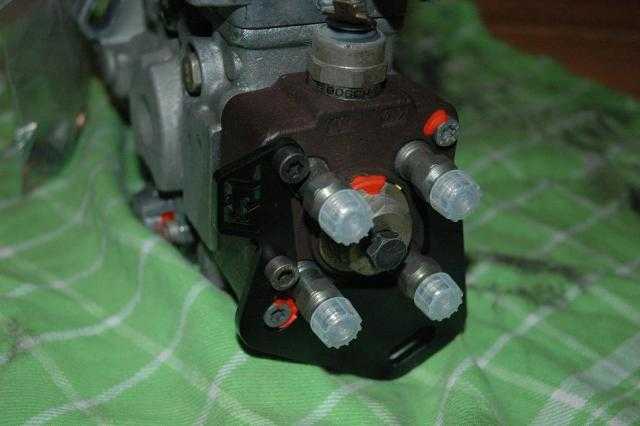

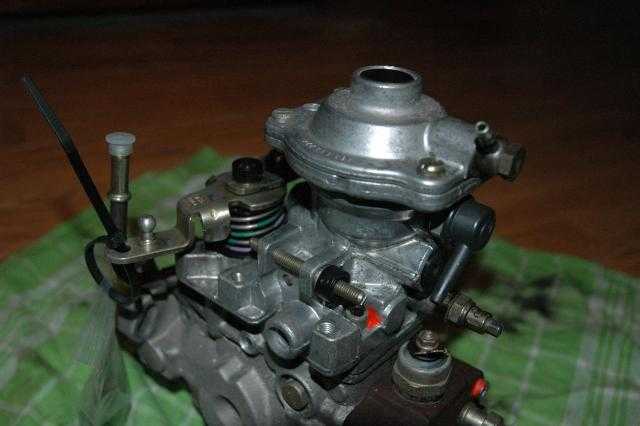

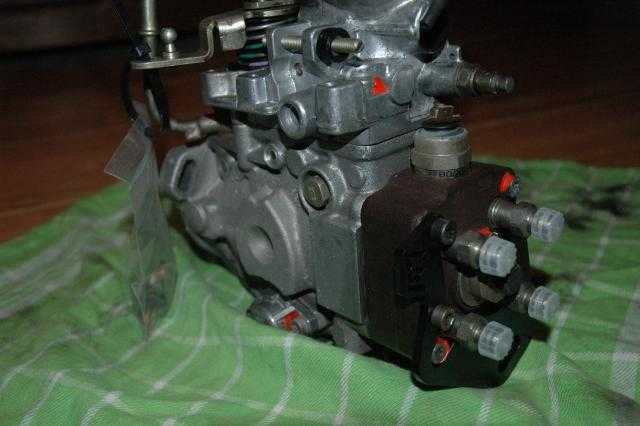

　　各缸高压出油口的分布节圆直径、回油口与进油口的螺纹规格及空间朝向，都按照实物测绘数据做了1:1还原，避免后续做安装适配器时出现干涉问题。设计过程中优先考虑了换装场景的通用性，针对不同机型的安装面落差，预留了适配垫板的安装空间，泵体侧面的熄火手柄、油门摇臂的转动行程都做了运动包络校核，保证周边管路、支架不会在操纵过程中发生碰撞。从结构特性来看，泵头部分的高压油腔密封面、柱塞套的定位销位置都做了细节还原，分配转子的轴向尺寸链严格按照原厂装配公差做了参数化设置，方便设计人员直接调用接口尺寸做转接法兰的建模，不用反复测绘实物。针对改装场景中常见的管路走向问题，三维结构里把各高压油管接头的伸出长度、拧紧空间都做了预留，

　　标注了扳手操作的最小空间边界，避免实装时出现油管无法紧固的问题。同时泵体底部的安装支架固定孔位做了多组适配设计，既可以匹配原厂VE泵的安装点位，也能兼容原VP系列喷油泵的支架孔距，减少改装时的支架焊接、重新打孔工作量。整个结构的建模过程严格遵循机械设计的装配逻辑，各运动部件的配合间隙按照柴油燃油系统的常规公差设定，比如柱塞与分配套的配合间隙、调速器飞锤的摆动行程都参考原厂维修手册的参数设置，既保证三维结构的装配合理性，也能为后续的性能仿真、干涉检查提供准确的模型基础，方便结构设计人员在做动力换装方案时，直接在装配环境中完成整机布局校验，缩短改装方案的验证周期。
