适配大众10毫米直喷VE泵的安装固定支架

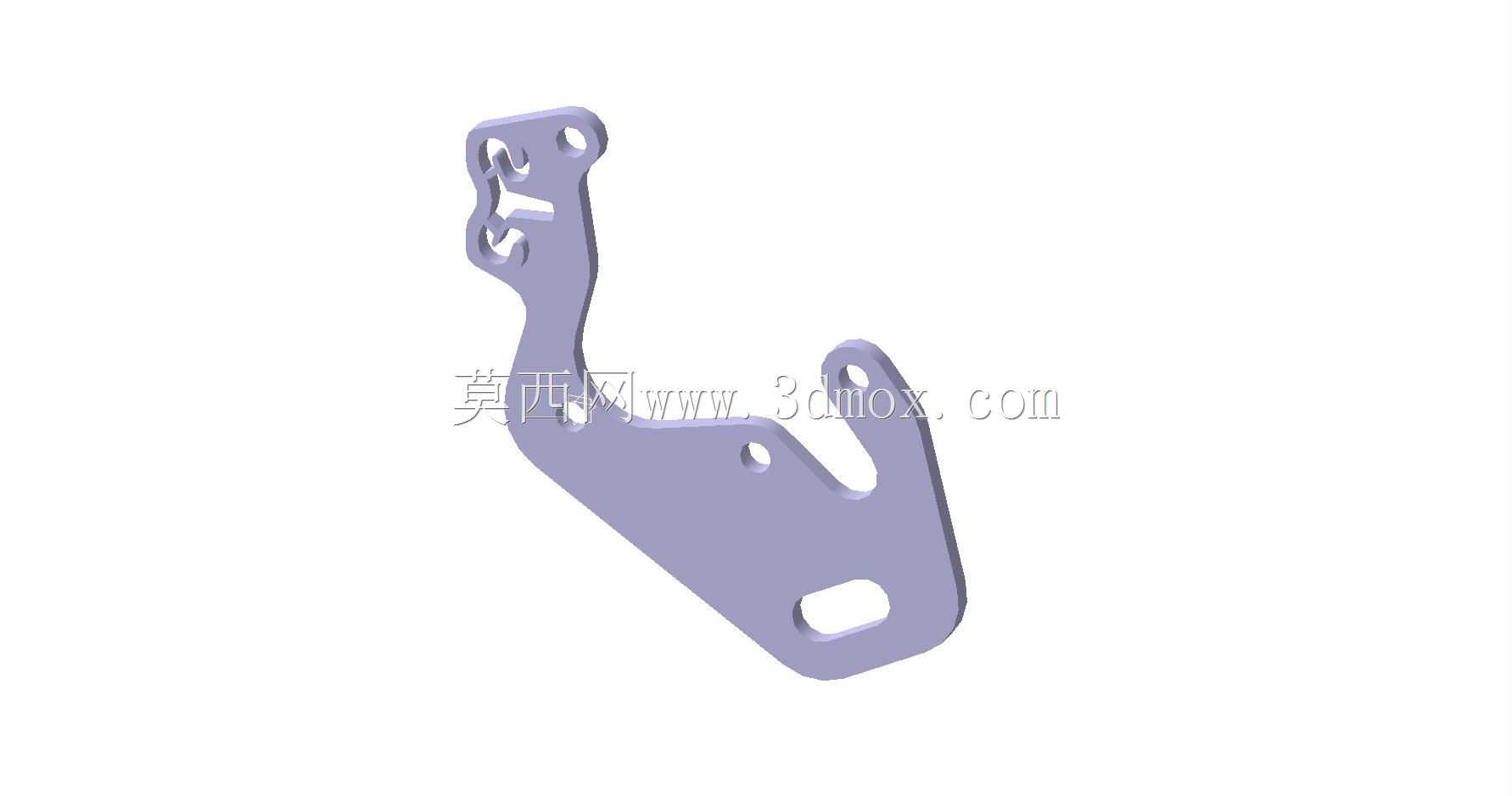

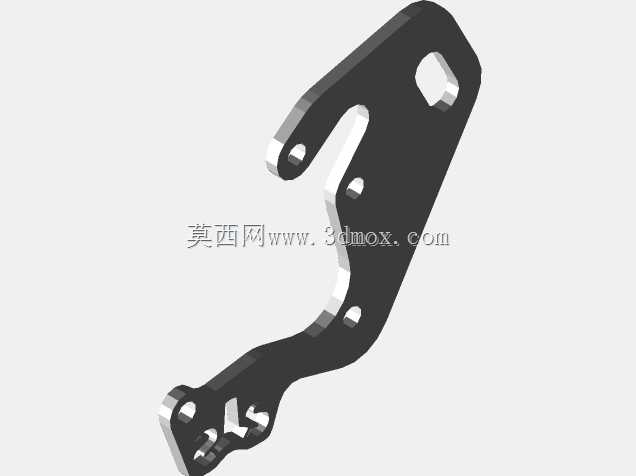

做柴油动力改装和维修的从业者都清楚，VE泵的安装定位精度直接影响喷油正时偏差，尤其是10毫米柱塞的直喷机型，支架刚性不足或者安装孔位错位，很容易导致怠速抖动、高转速供油不稳的问题，这款支架就是针对大众028、038系列1.9TDI机型定制的VE泵固定构件，适配90HP、110HP不同功率调校的AHU、AFN、AGR、ALH、ASZ多款发动机，解决改装定制机械油泵时原厂支架不匹配的痛点。从实际装车场景来看，这类支架需要承受油泵工作时的往复振动，同时要保证泵体与正时齿轮端的同轴度，设计时首先要锁定发动机缸体侧的三个安装基准孔位，根据VE泵的安装法兰面坐标反推支架的型面走向，整体采用折弯异型板结构，避开缸盖周边的管路、线束布置空间，预留的长圆孔可以实现小范围的供油提前角微调，下部的镂空槽既可以减轻支架自重，也能避让缸体上的凸起加强筋，避免安装时出现干涉。建模的时候先导入发动机缸体侧的安装点云数据，先绘制支架的安装基准面草图，约束三个固定孔的相对位置公差控制在±0.1mm以内，再根据VE泵法兰的两个固定点位拉伸出支撑臂的基础轮廓，对受力集中的弯折位置做R角过渡处理，避免应力集中导致的支架断裂，完成实体建模后要做装配干涉检查，模拟支架装车后与周边发电机、管路的最小间隙，保证留有至少5mm的安全距离，最后对安装孔位做倒角处理，方便装配时螺栓顺利导入。从安装边界来看，支架整体厚度适配常规激光切割板材的加工公差，不需要后续二次铣削加工就能直接装车使用，支撑臂的弯折角度经过反复校核，保证VE泵安装后驱动轴与正时齿轮的平行度符合设计要求，不会出现偏磨联轴器的问题，表面不需要额外做复杂处理，激光切割后去毛刺即可直接使用，适合小批量定制加工的维修、改装场景使用，能大幅减少改装VE泵时的现场配做工作量，提升装配效率和安装精度。
