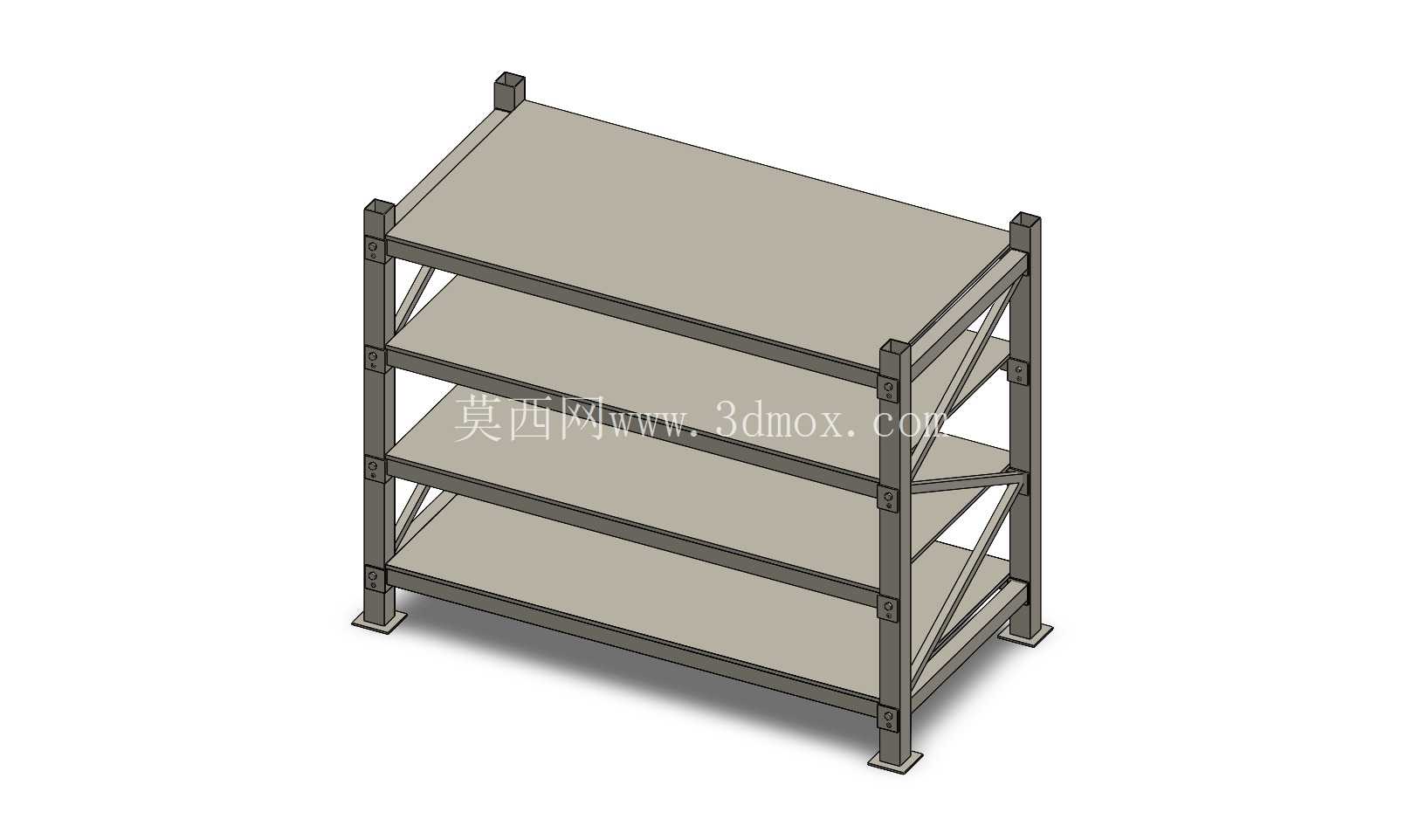

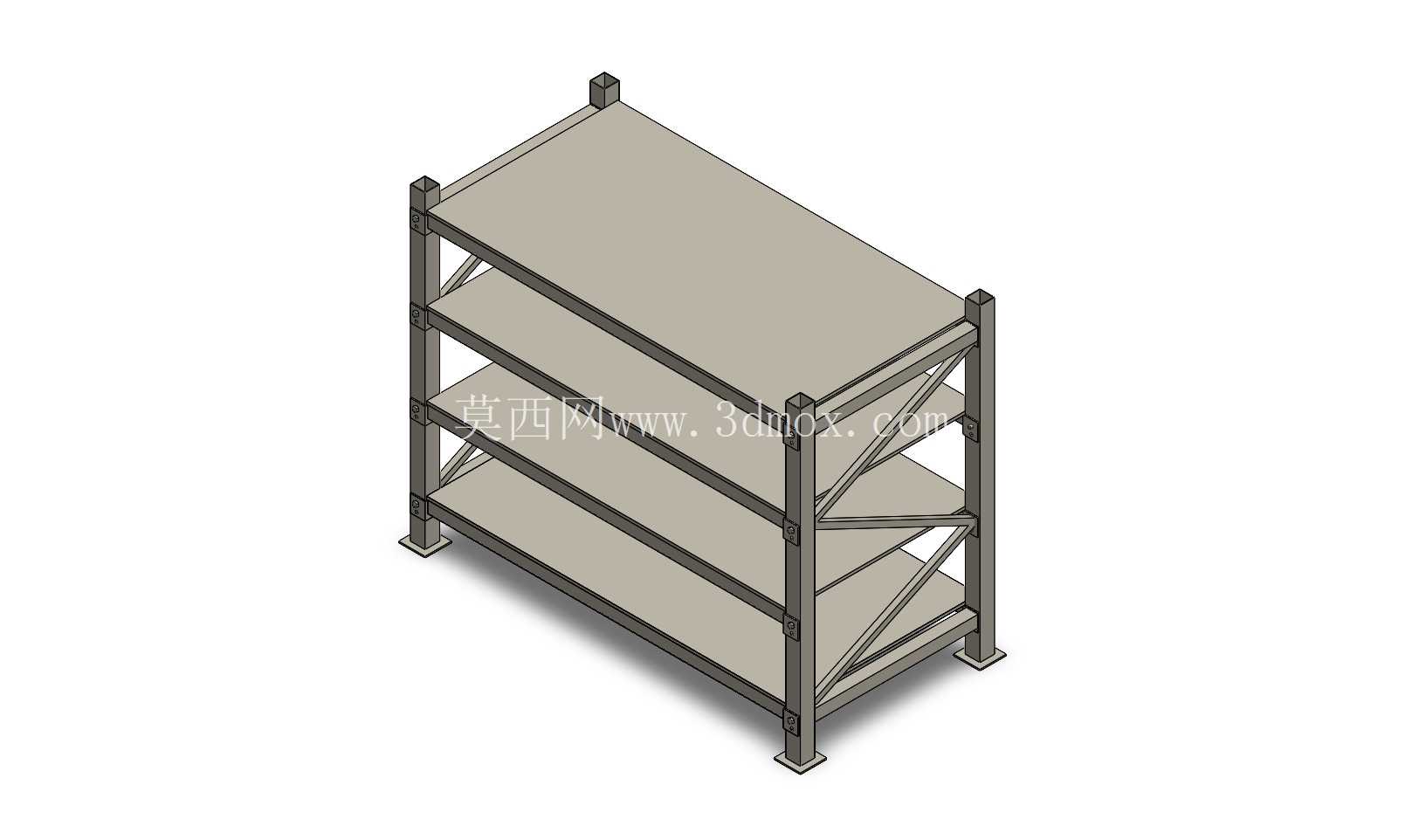

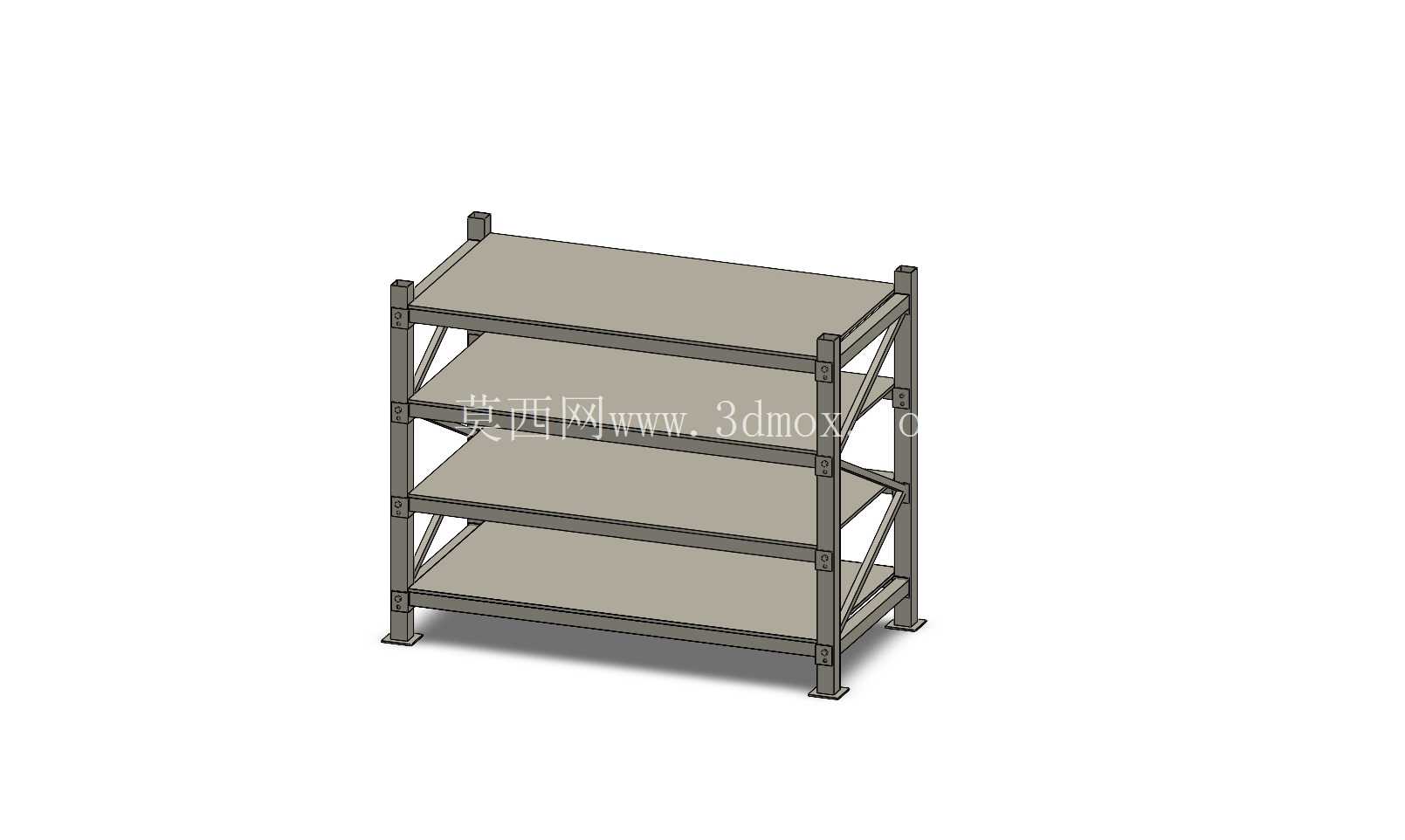

高承载四层钢制仓储物料存放架结构

在汽车冲压零部件生产车间、机械加工原料周转区、成品件暂存库区这类对存储单元承载能力有硬性要求的场景里，常规轻型货架往往无法适配整垛钢板、冲压模具坯料、成箱机加工零件的存放需求，这类重载存储场景下，立柱采用加厚矩形型钢、层板搭配斜向支撑加固的四层钢制存储架，是目前生产现场应用占比极高的存储单元。从实际使用场景来看，这类存储架通常沿车间通道侧边排布，单组架体可独立使用，也可通过侧边连接固件多组拼接形成连续存储排，适配不同面积的仓储区域规划，架体底部设置带安装孔的方形地脚，可通过膨胀螺栓与混凝土地面固定，避免大吨位物料存取过程中架体出现侧翻风险，地脚与立柱之间采用满焊连接，焊脚高度不小于6mm，保证立柱传力路径直接传导至地面，不会出现局部应力集中导致的立柱变形。

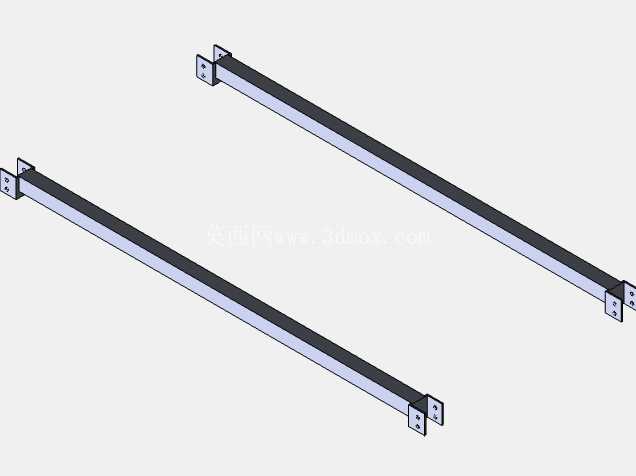

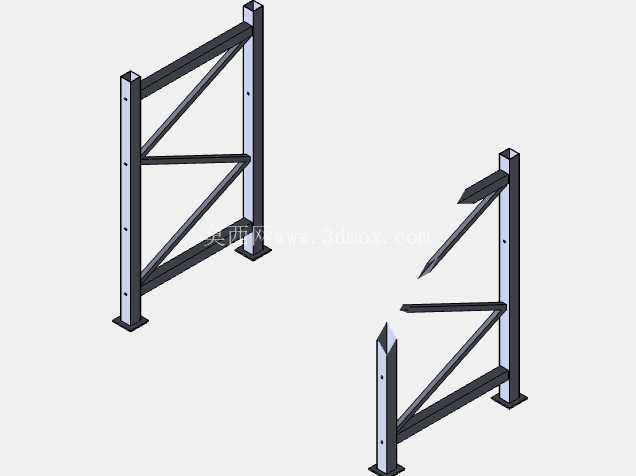

从结构设计逻辑来看，这款四层存储架的立柱采用等截面冷弯矩形型钢，立柱侧面等间距开设调节孔位，可根据存放物料的高度灵活调整层板的安装间距，不需要额外切割焊接即可适配不同尺寸的物料存放，比如存放整摞冷轧钢板时可将下部两层的间距调大，存放小型冲压成品件时可缩小层间距增加存储层数，灵活适配生产现场动态变化的存储需求。层板采用加厚花纹钢板制作，表面的防滑纹路可避免放置的物料箱、工件托盘出现滑动移位，层板下方与立柱连接的位置设置三角加强筋，同时架体背部加装X型斜向支撑，将层板承受的竖向载荷部分分解为斜向支撑的拉压力，降低立柱的局部弯矩，单层层板的均布承载能力可满足常规生产物料的存放需求，不会出现层板中部下挠变形的问题。

在安装边界方面，单组架体的宽度适配标准1200mm*1000mm工业托盘的放置尺寸，深度方向预留100mm的操作余量，避免托盘伸出架体影响通道通行，架体总高度控制在2米以内，保证操作人员站在地面即可存取最上层物料，不需要借助登高梯，提升日常存取作业的效率。架体的所有钢结构件表面均做喷塑处理，可适应车间内存在少量切削液、润滑油飞溅的环境，不会轻易出现锈蚀掉漆的问题，延长架体的实际使用寿命。在实际选型应用时，需要根据存放物料的单垛重量核算层板的承载冗余，通常预留1.5倍的安全系数，避免长期满载使用出现结构疲劳，同时架体排布时需要预留足够的叉车作业通道宽度，保证托盘物料可以顺利完成上下架作业，通道宽度通常根据使用的叉车转弯半径设置在2.5米到3米之间，避免出现作业干涉。

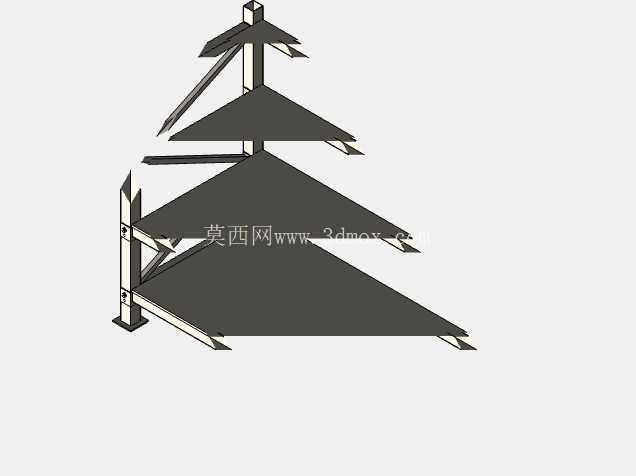

这类存储架除了应用在生产车间的原料、成品暂存区，也可用于工装夹具、模具配件的分类存放，每层可根据物料类型加装分隔板，实现不同规格零件的分类管理，减少生产过程中找料的时间损耗。相较于悬臂式货架、贯通式货架这类专用存储设备，这种四层钢制存储架的通用性更强，不需要针对特定物料做定制化改造，可适配绝大多数规则形状的工业物料存放，同时组装难度低，不需要大型吊装设备即可完成现场组装，后期搬迁调整也十分便利，是中小批量生产场景下性价比极高的存储解决方案。在三维建模过程中，这类架体的建模重点在于立柱与层板的连接节点、斜向支撑的安装位置、地脚的固定结构，需要准确还原各部件的装配关系，保证模型可直接用于后续的工程图导出、结构受力仿真分析，为实际生产加工提供准确的尺寸参考，建模时需要注意型钢的截面尺寸、板材厚度的参数设置与实际选型一致，避免出现模型与实际加工件尺寸不符的问题，影响后续的生产制作。
