Lasko 20 英寸盒式风扇替换 FanHub 和 Fanblade

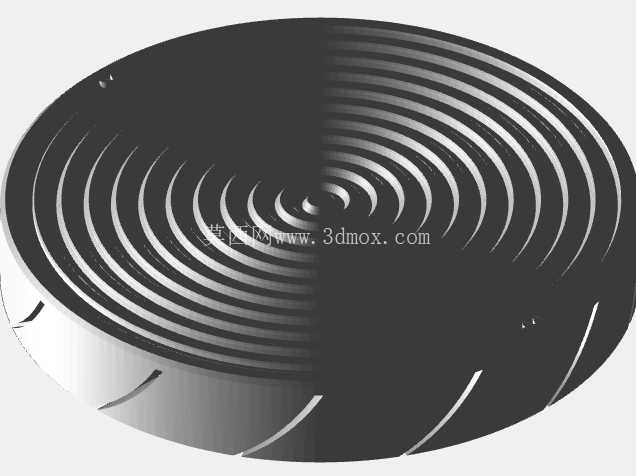

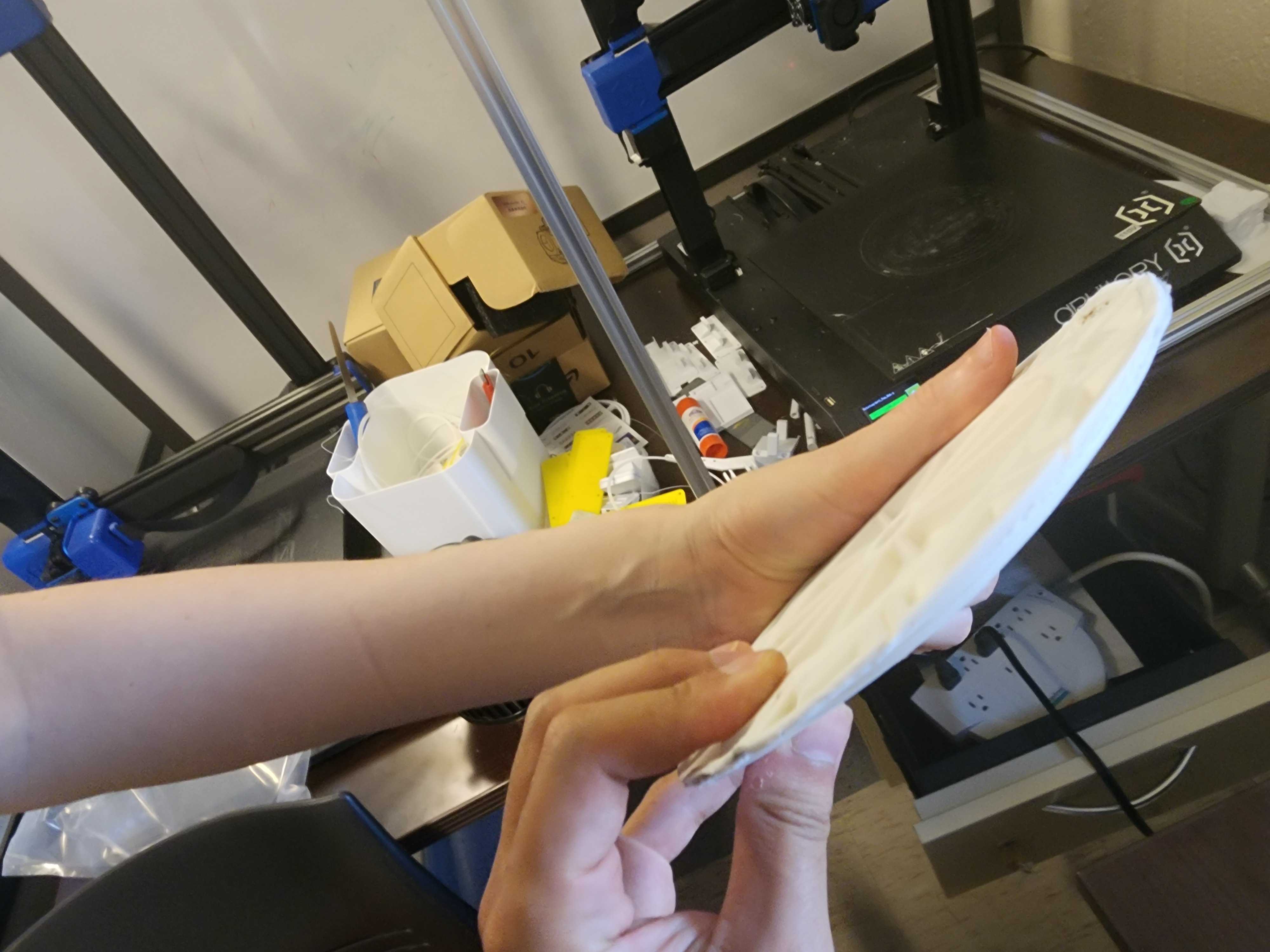

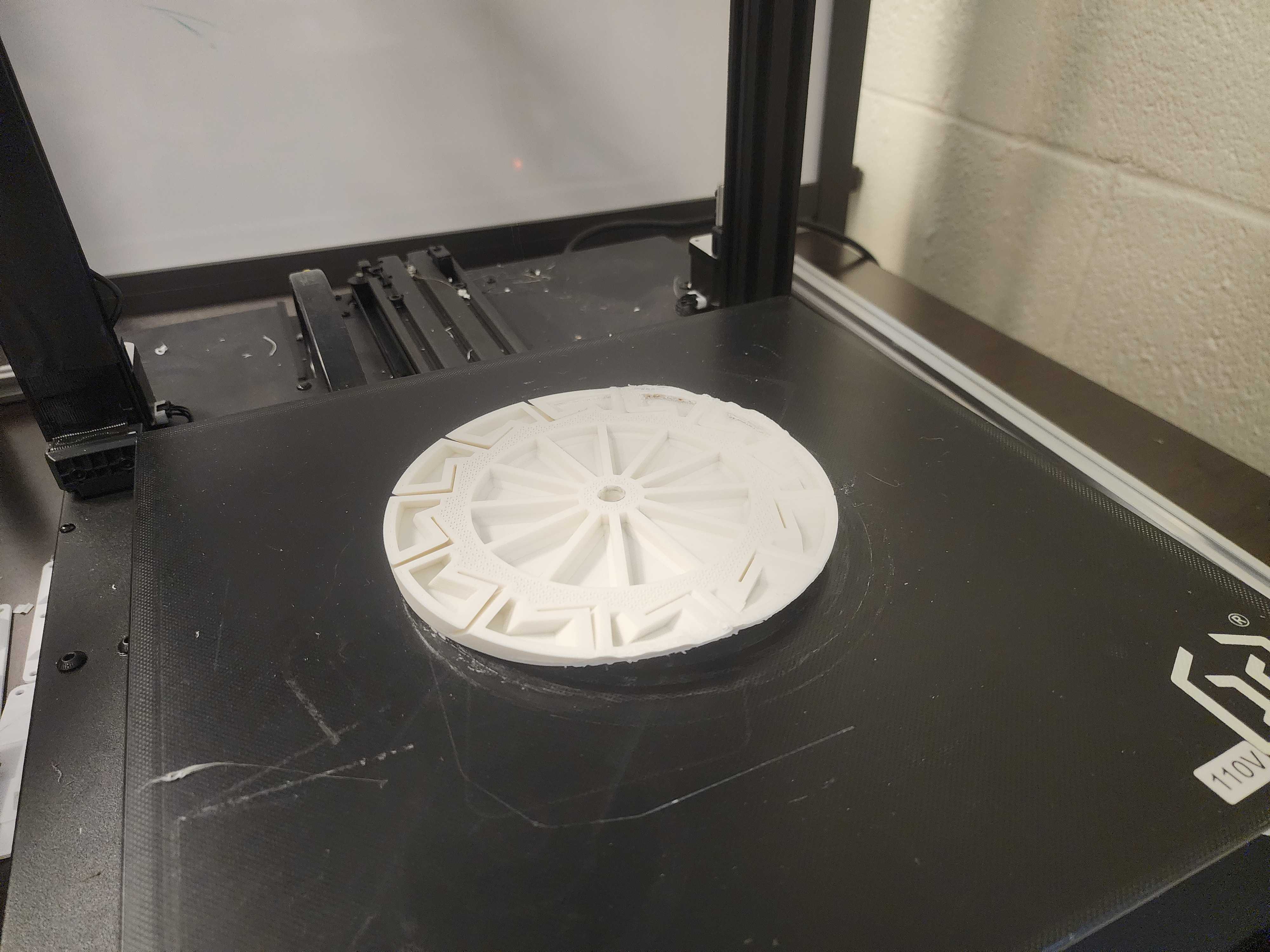

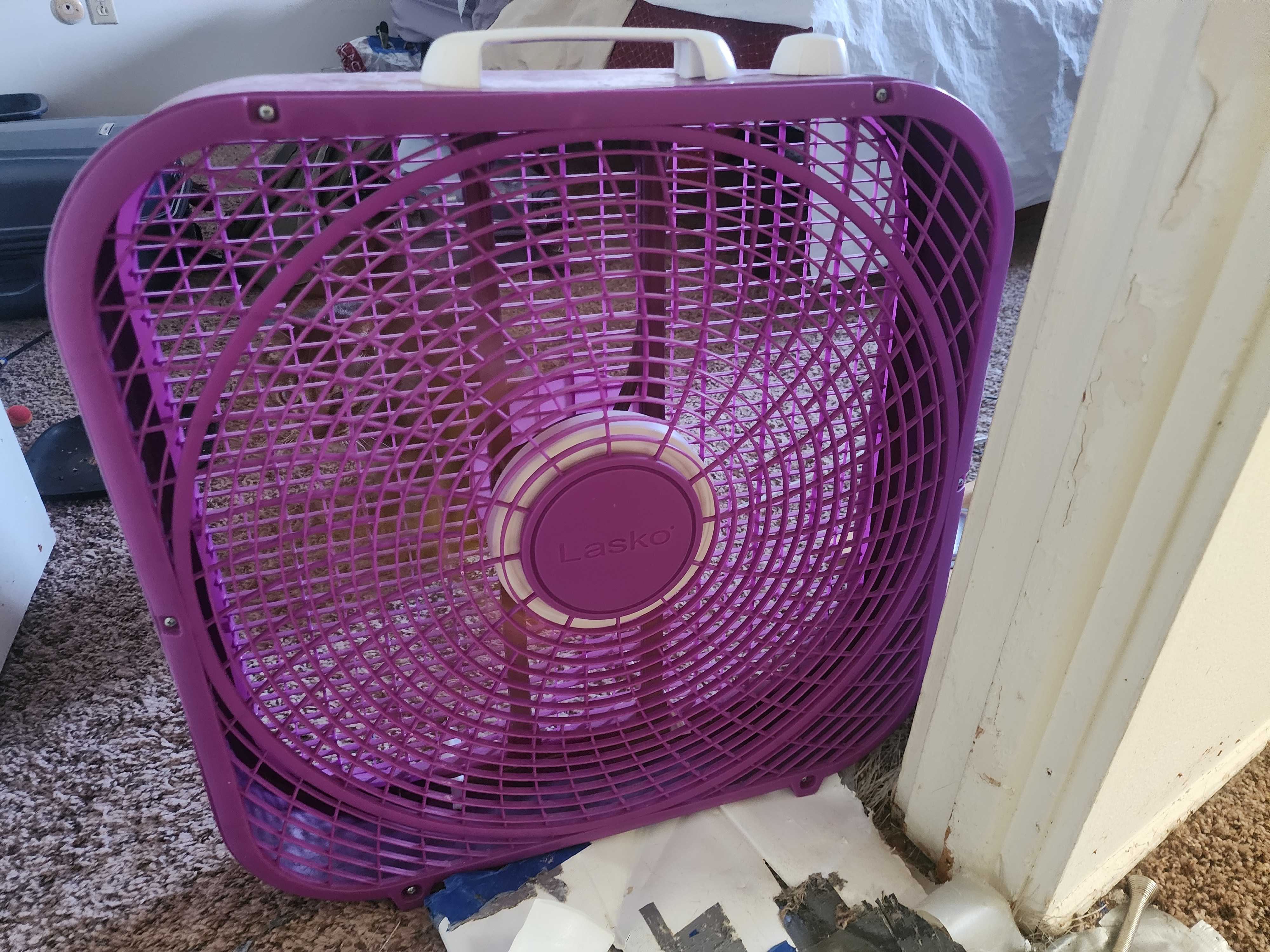

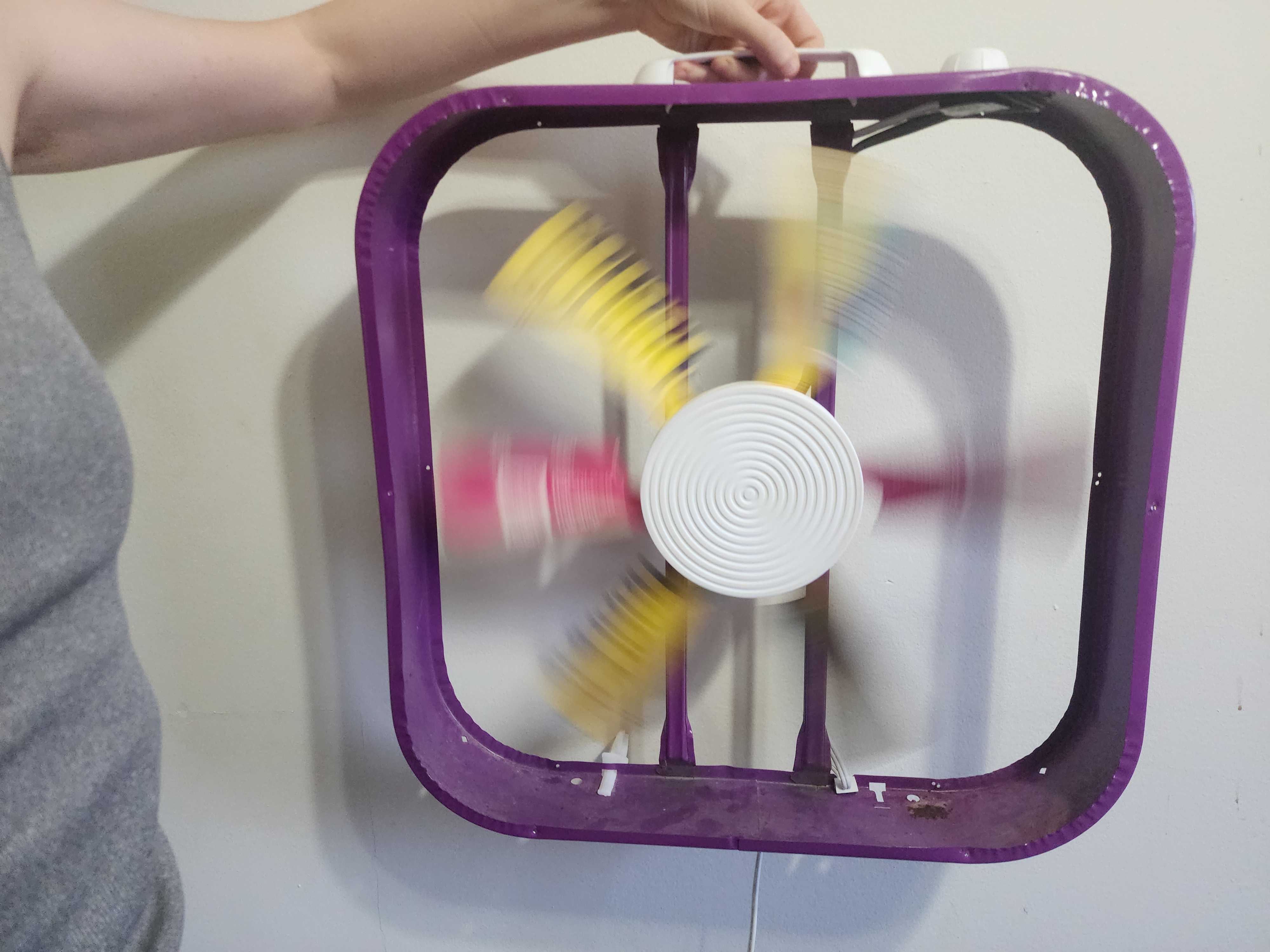

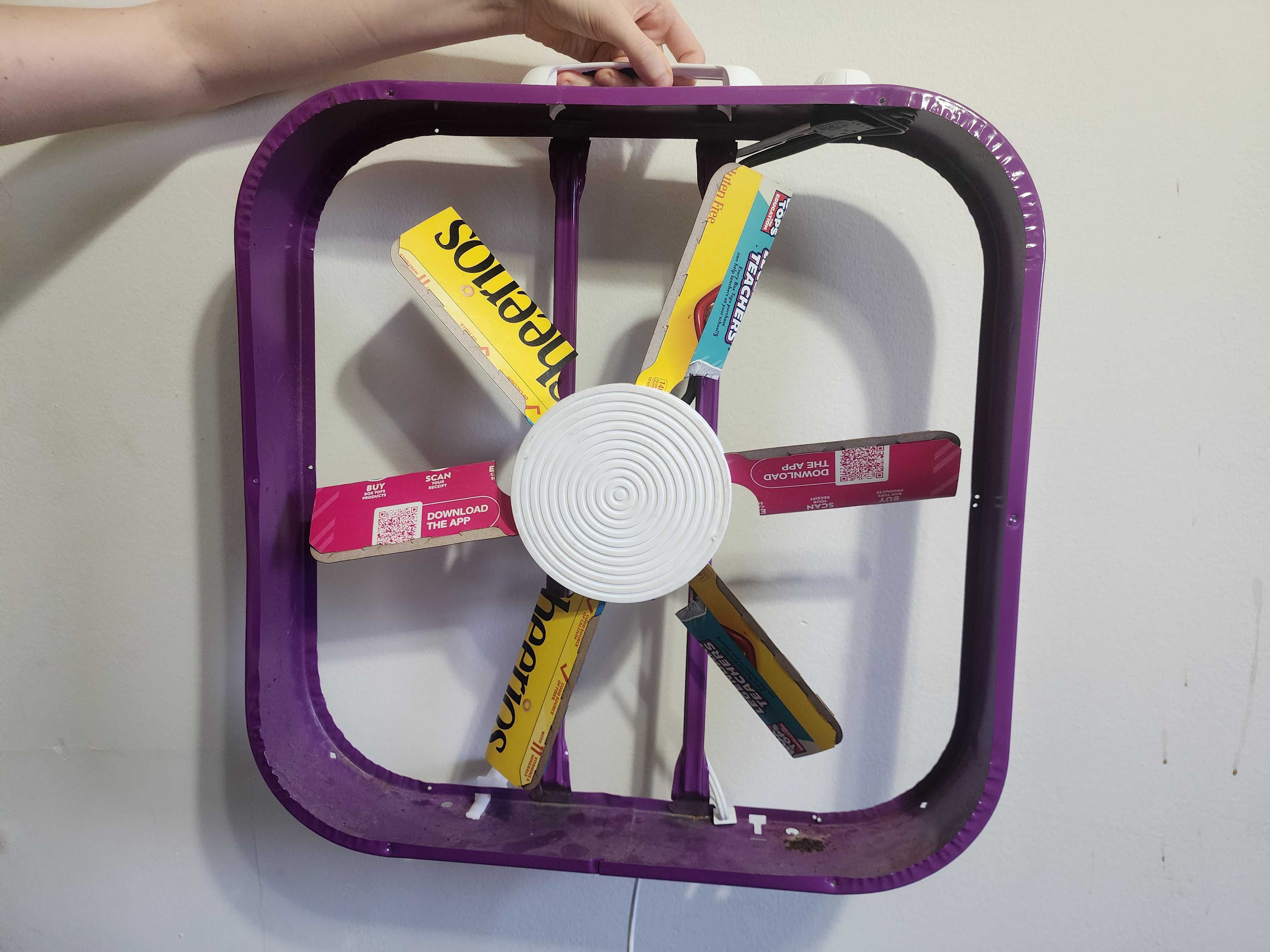

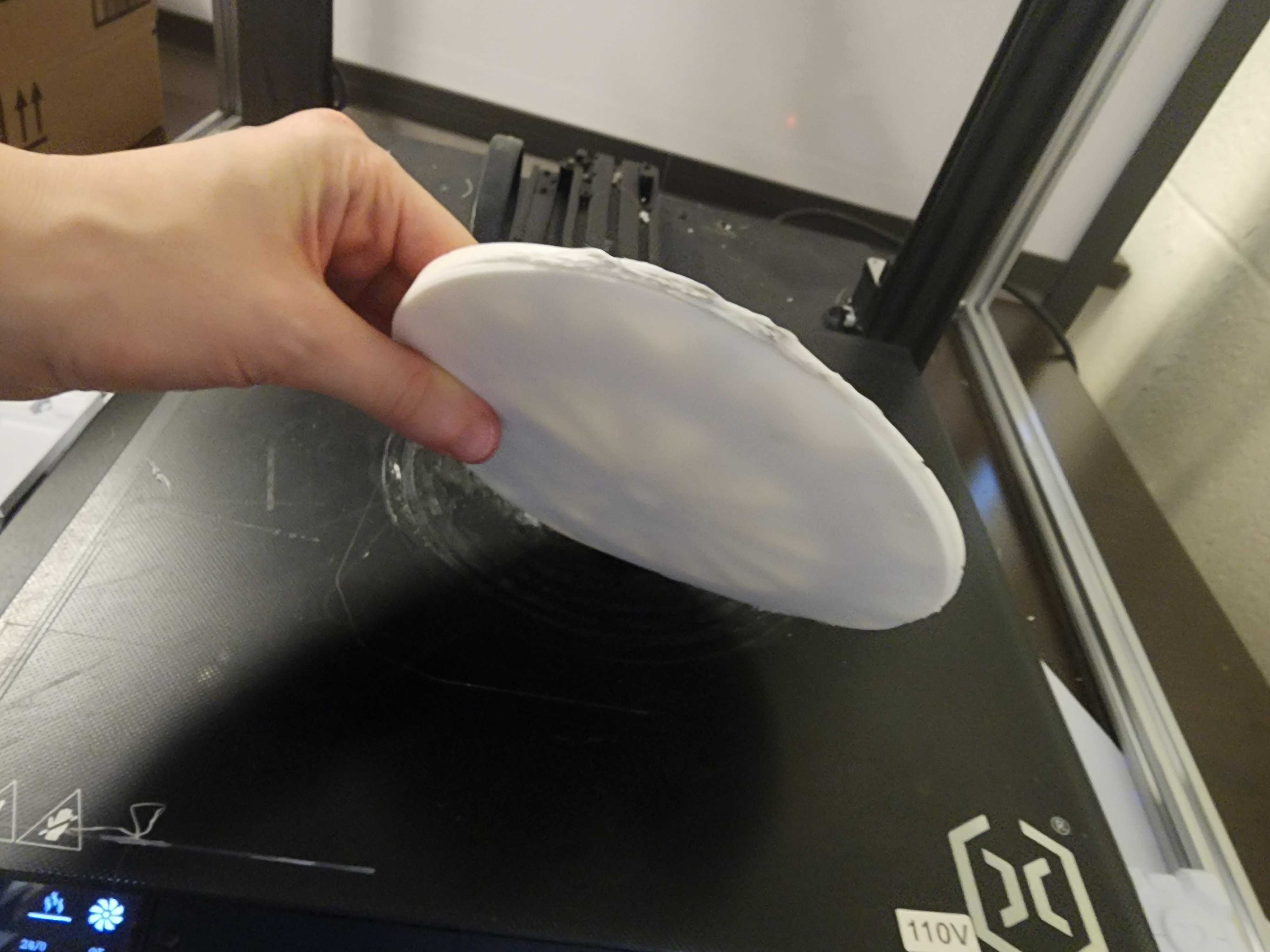

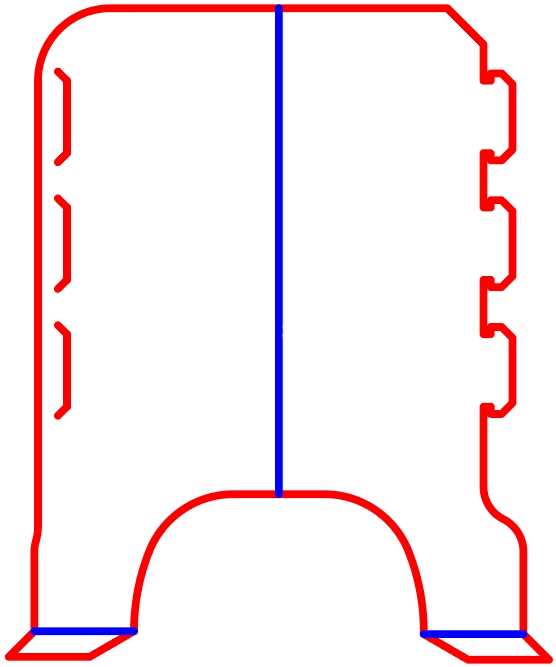

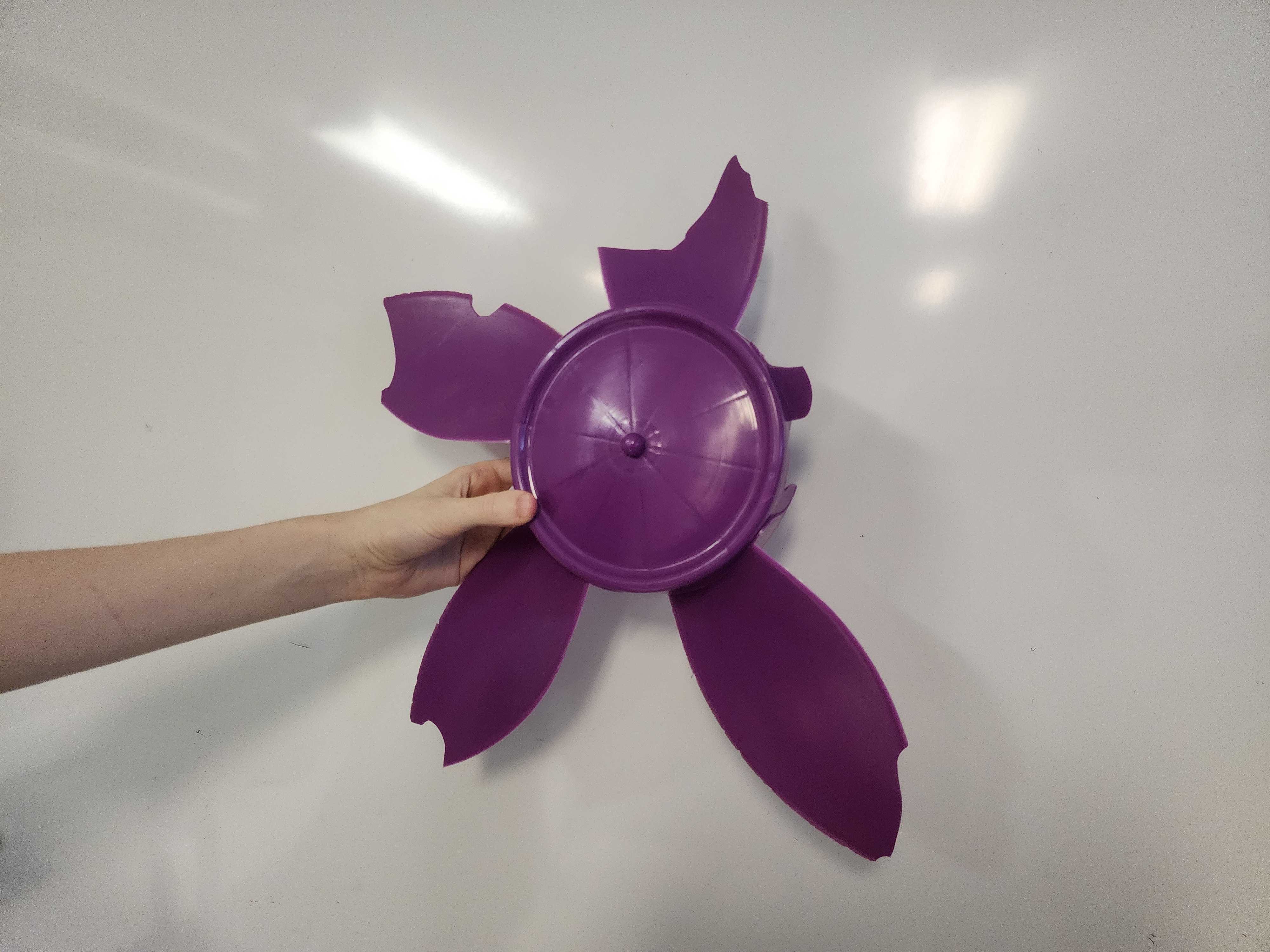

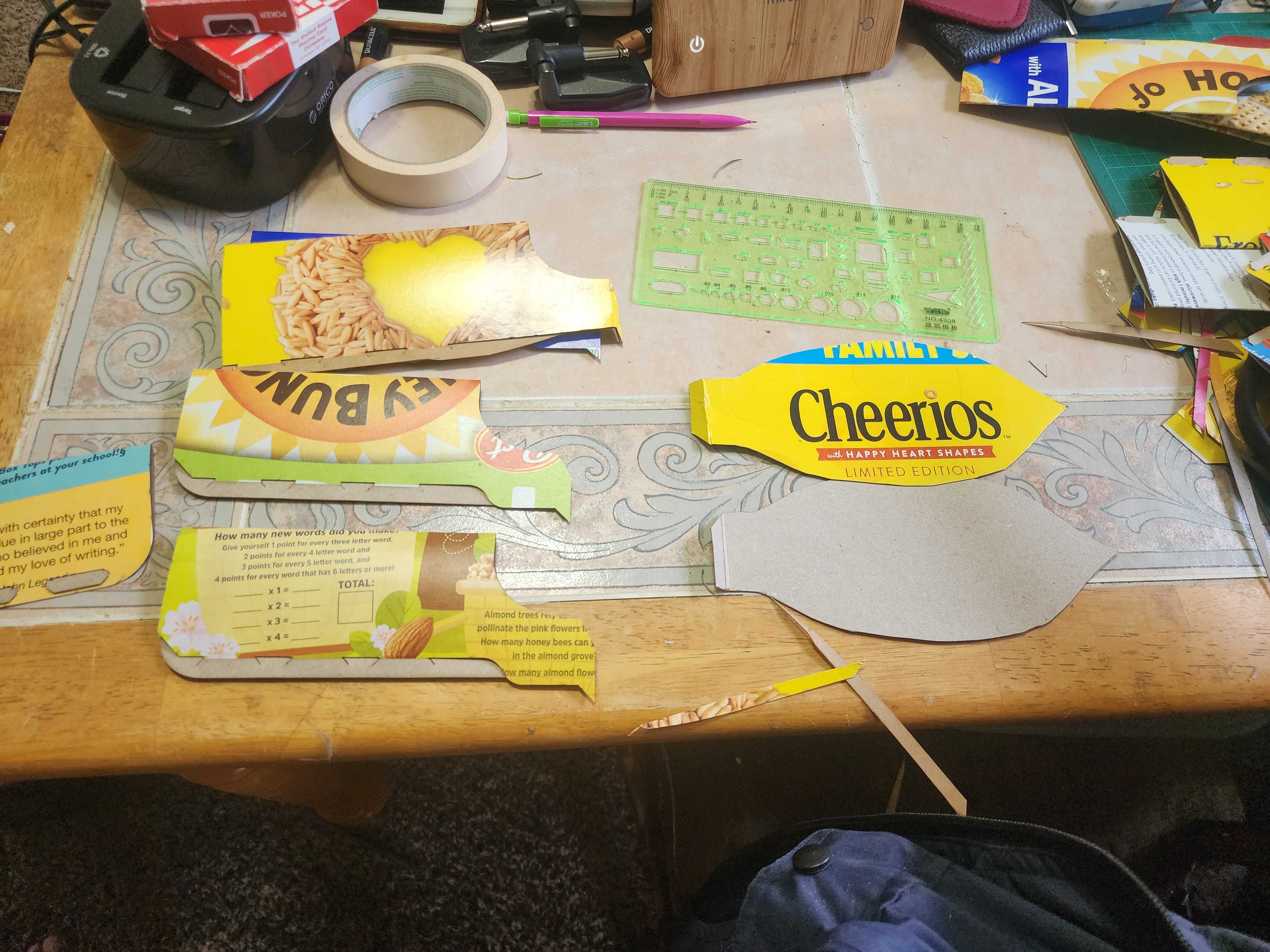

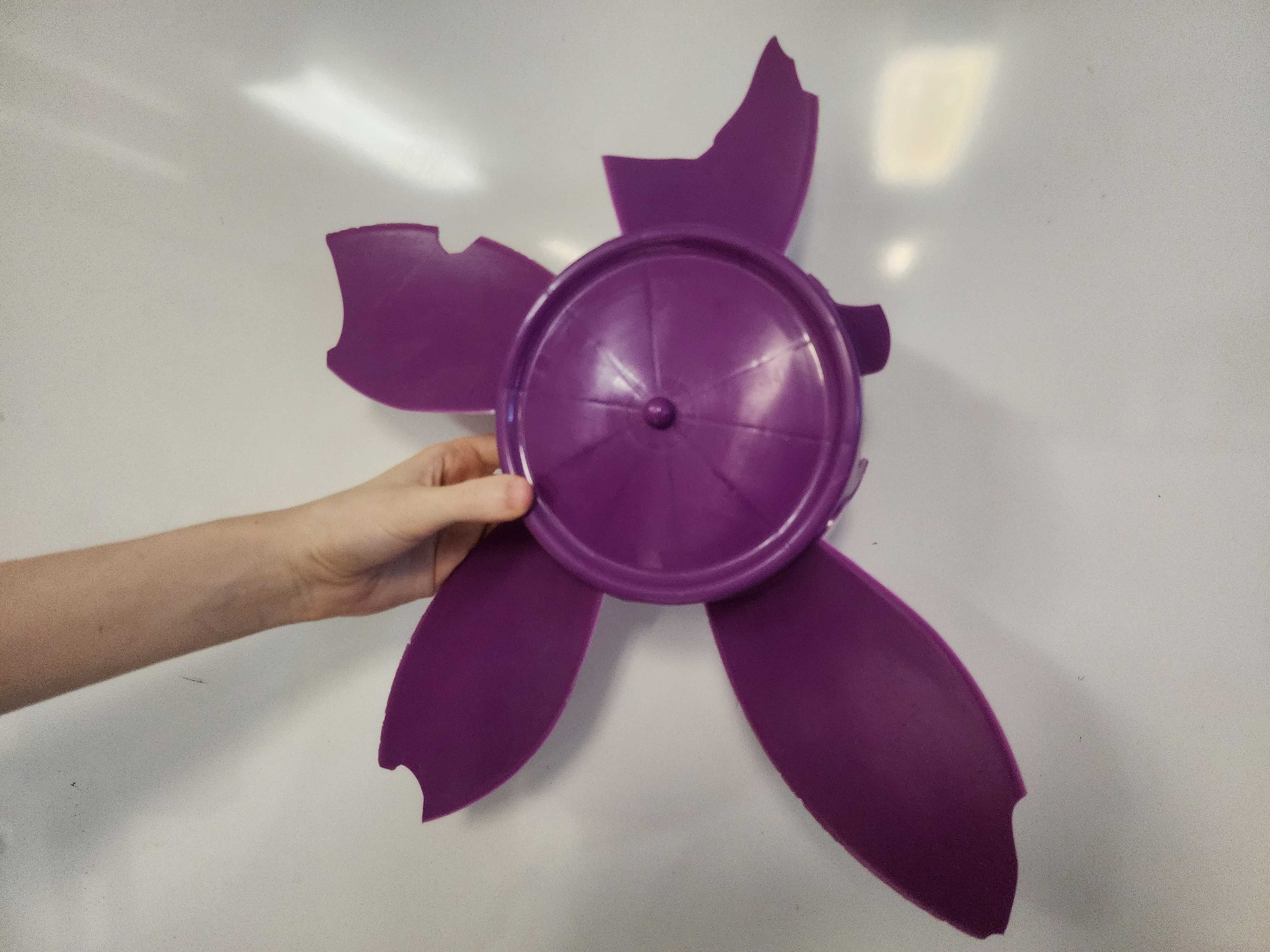

我们的Lasko风扇掉下来了，一个叶片折断并撞到另一个叶片，所以它变得无法使用。既然电机还好，我想我们可以打印一些东西来替换它。由于打印整个风扇叶片太大，而且PLA不太适合风扇叶片，我想我可以设计一个轮毂，可以将纸板插入作为风扇叶片。我尝试了几种形状的风扇叶片，但最后因为我可以使用激光切割机，我画了一个图案 这样纸板可以加倍，以免太脆弱。 我使用的纸板只是麦片盒，我附上了f3d存档源文件，所以如果你想使用更厚的纸板，你可以增加插槽的间隙。文件中包含风扇集线器f3d和stl（风扇集线器底部的环似乎有助于解决翘曲问题，如果你不喜欢它，你可以完全删除它，设计有12个插槽，所以你可以尝试2、3、4、6， 12个叶片，由于运行速度很低，基本保持平衡）纸板激光切割原理图，厚度加倍（DXF是无色的，如果需要LAZER切割，需要将中间的垂直线和底部的两条折叠线改为矢量雕刻，因为本站不允许插画。当然，您可以自由地手工切割自己的扇叶）一些失败（翘曲打印）和最终组装的照片。
