扁平封装9g微型伺服安装固定支架

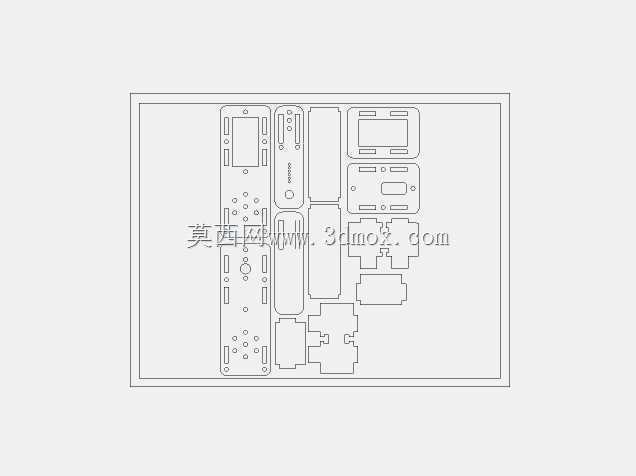

　　这类扁平封装的微型伺服支架，主要面向小型自动化执行机构、桌面级机器人关节、航模舵面驱动、小型教具传动结构的安装场景，用来解决9g规格微型伺服在紧凑安装空间内的固定、对位、多舵机协同排布的实际问题。日常做小型机械结构开发时，9g微型伺服是很常用的执行元件，但常规的立式安装支架会占用较多垂直空间，在薄型结构、层叠排布的设备内部很难适配，这类扁平布局的支架就是针对这类窄空间安装需求设计的。从结构排布来看，整套支架采用平板展开式设计，适配激光切割加工工艺，所有零件都可以从单张板材上切割成型，不需要额外开模，加工门槛低，小批量打样或者个人DIY制作都能快速落地。支架上预留了多组不同规格的安装孔位，

　　既可以匹配Tower Pro-Micro 9g、SG90这类常见9g伺服的固定孔距，也预留了和外部结构连接的装配孔，安装时需要搭配M2、M5规格的螺丝螺母完成零件之间的锁固，以及支架和主体设备的连接固定。设计时特意将伺服的安装位做了扁平化处理，把伺服的容纳槽做在板材平面内，相比立式支架能压缩近60%的垂直安装高度，很适合用在薄型机械臂、小型仿生机器人关节、桌面自动化小装置的内部排布。整套支架的安装边界控制得比较紧凑，展开排版时所有零件紧密排布，最大化利用板材面积，切割完成后只需要简单的弯折、锁附就能完成组装，不需要复杂的后处理工序。支架上还预留了走线槽位，伺服的连接线可以顺着预设的槽位排布，避免装配后线缆挤压、干涉舵机转动的问题。

　　在实际选型使用时，需要注意确认配套伺服的外形尺寸，虽然主流9g伺服的安装孔距通用，但部分特殊改型的微型伺服外形尺寸有细微差异，装配前需要核对容纳槽的尺寸是否匹配。另外这类平板切割的支架，组装后整体结构的抗扭强度和板材厚度直接相关，根据负载大小可以选择不同厚度的亚克力、椴木层板或者薄铝板加工，负载较大的场景建议选用金属板材加工，避免舵机带载转动时支架出现形变，影响传动精度。多舵机协同排布的场景下，这类扁平支架可以并排固定多台9g伺服，相邻舵机之间预留了足够的转动间隙，不会出现舵机摇臂转动时互相干涉的问题，很适合做多自由度的小型机械爪、多关节微型机械臂的安装基座。
