适用于BLDC安装的参数化打孔定位工装

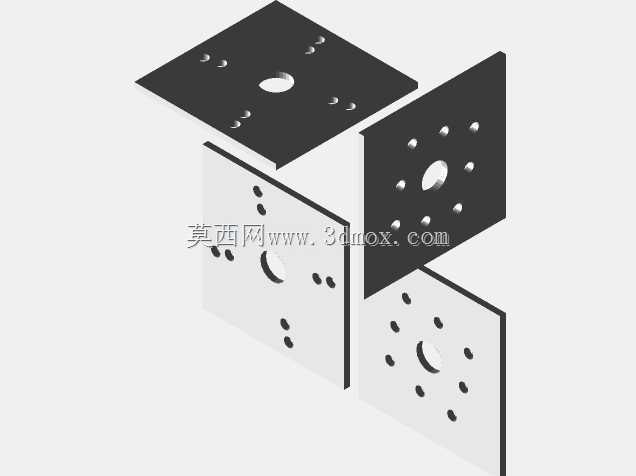

　　在小型多旋翼无人机动力系统装配、桌面级无刷电机测试台架搭建这类场景里，BLDC电机的安装孔位加工一直是容易出偏差的环节——不同KV值、不同功率的外转子无刷电机，安装孔的节圆直径、单孔孔径、周向孔数都存在差异，靠手工划线打孔很容易出现孔位偏斜，导致电机安装后动平衡受影响，甚至出现运转时的共振问题。这套参数化打孔结构的设计，核心就是解决非标场景下BLDC电机安装孔的快速定位加工问题，不需要针对每一款电机单独制作钻孔模板，通过调整参数就能适配不同规格的安装需求。设计时优先考虑了多层安装板的打孔适配场景，很多机架或者电机安装座会采用两层叠板的结构，两层板的孔位同轴度直接决定了电机安装螺丝的顺畅度，这套结构支持分层设置孔位角度偏移量，

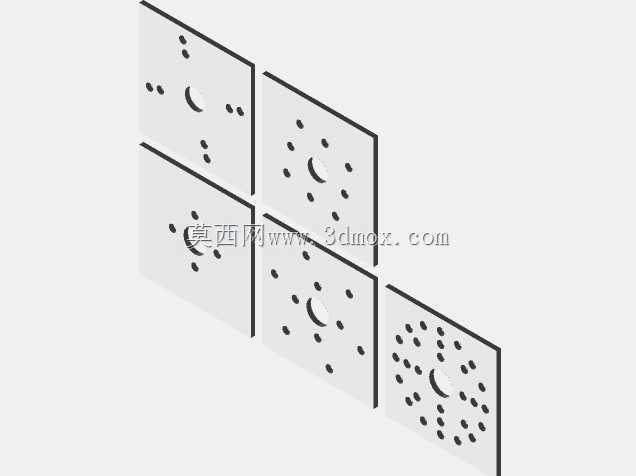

　　能抵消叠板装配时的层间错位公差，避免出现上下孔位错边导致螺丝无法穿入的问题。结构默认预留了1cm的中心通孔直径，这个尺寸是考虑到大部分外转子BLDC电机的中心出线需求，不需要后续单独扩孔走电机线，当然如果遇到特殊规格的电机，也可以直接调整中心直径参数适配。周向孔位的设计支持环形阵列排布，可自定义单环孔数，也支持多环孔位的叠加设置，适配那些采用双圈安装孔的大拉力电机。考虑到很多从业者会采用FDM工艺制作打孔定位模板，设计时特意加入了0.15mm的默认公差补偿，抵消3D打印过程中材料膨胀导致的孔径缩小问题，打印完成的模板不需要额外修孔就能直接配合3mm直径的常用电机安装螺丝使用。使用时不需要打印附带的STL预览文件，

　　直接在参数化环境中调整对应参数，输入待加工件的中心坐标、冲头行程高度、单孔半径、阵列层数、每层孔的角度偏移值这些参数，就能直接生成对应规格的打孔路径，不管是做单电机的测试安装，还是小批量的机架加工，都能省去反复测量划线的步骤，也能避免手工划线带来的人为误差。结构还支持旋转平面的参数调整，针对非平面的安装座或者带倾斜角度的电机安装位，也能快速生成匹配的孔位排布，不需要额外做坐标转换计算。
