多规格倒角立方体参数化结构设计方案

　　这类带可控倒角参数的立方体结构，在机械结构设计领域有着非常广泛的落地场景，小到设备操作端的防滑操作旋钮基座、工装夹具的定位垫块，大到模块化装配线的型材连接端块、输送设备的缓冲接触块，都需要这类经过倒角处理的立方体结构来避免锐边带来的装配划伤、应力集中问题。很多刚接触结构设计的从业者容易忽略倒角特征的工程价值，单纯把倒角当成外观美化的工艺处理，实际上在金属切削加工环节，未做倒角的立方体棱边会在装配时刮伤配合面的防锈涂层，在受交变载荷的工况下，锐边位置的应力集中系数会比倒角处理后的结构高出3倍以上，很容易从棱边位置萌生疲劳裂纹，最终导致结构件提前失效。

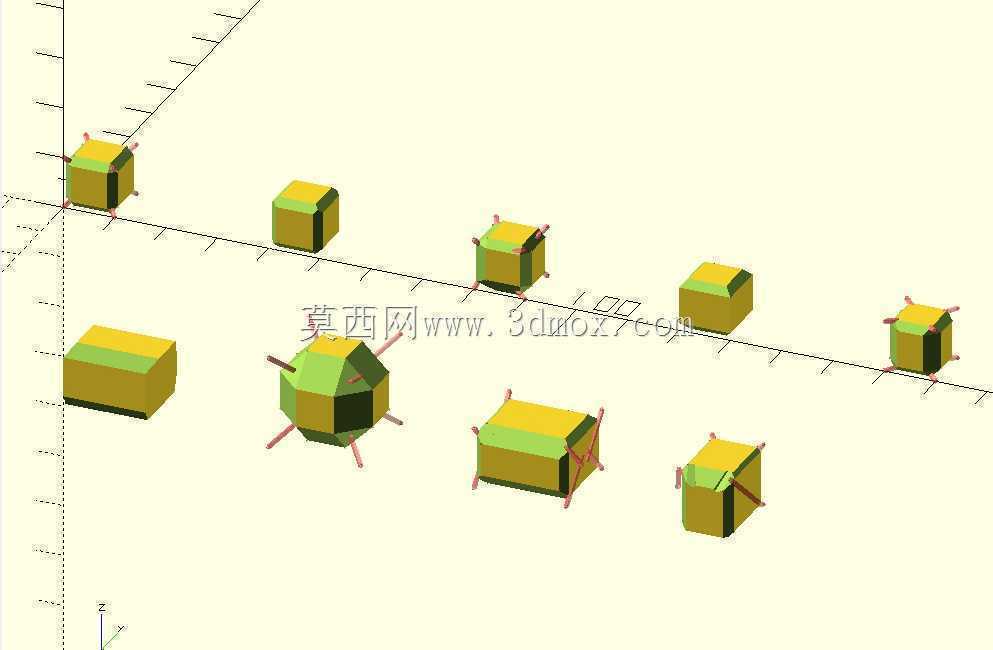

　　这套参数化倒角结构的设计逻辑，跳出了常规建模软件里固定倒角命令的限制，常规倒角操作只能沿着单条棱边设置固定倒角距离，遇到多棱边交汇的角点位置很容易出现特征报错、拓扑结构混乱的问题，尤其是需要同时调整X、Y、Z三个方向的倒角切割角度时，常规命令需要反复拆分特征、调整计算顺序，建模效率极低。这套设计方案通过定义三个轴向的切割角度参数，配合自定义的切割映射逻辑，可以直接指定需要生成倒角的棱边组合，自动处理多棱交汇位置的封盖拓扑，不需要人工反复修补破面。

　　在实际建模调用时，设计者可以根据安装边界的尺寸限制，直接调整对应轴向的倒角切割深度和角度，比如当立方体需要嵌入到带让位槽的安装座内时，可以将对应配合面侧的倒角角度调大，预留出紧固件的安装操作空间，不需要重新绘制基础立方体轮廓。针对不需要封闭角点的特殊工况，也可以直接调整封盖控制参数，生成带开放角点的倒角结构，适配通风、走线类的特殊安装需求。

　　从加工适配性来看，这类参数化倒角结构可以直接对接数控铣削的加工路径生成，不同的倒角角度可以对应不同角度的倒角刀加工参数，不需要工艺人员重新计算倒角的走刀偏移量，建模阶段就可以提前验证倒角加工后是否会和相邻结构产生干涉，尤其是在多立方体拼接的模块化结构中，统一的倒角参数可以保证拼接后所有棱边的倒角宽度一致，避免出现拼接位置棱边错位、倒角大小不均的问题。在3D打印的快速验证场景中，这类经过倒角处理的立方体结构不需要额外添加支撑，打印完成后去除支撑的工作量比锐边结构减少60%以上，角点位置的打印成型质量也更稳定，不会出现锐边翘曲的问题。
