8mm轴径Fox铝制后减震衬套冲击适配组件

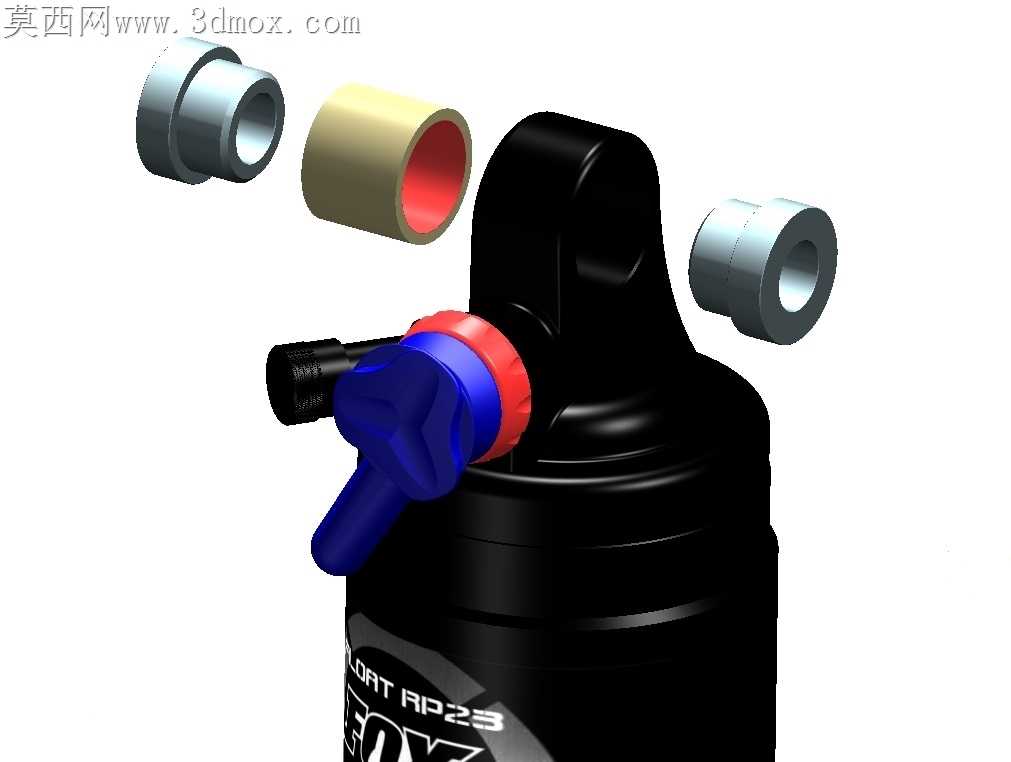

山地车后减震衬套在高频冲击工况下，常出现铝制安装座与衬套配合面压溃、轴孔偏磨的问题，根源在于常规建模时忽略了衬套橡胶层形变带来的径向窜动余量，导致铝件安装孔位在连续冲击中出现应力集中。这款适配8mm轴径的Fox减震安装套件，在加工适配层面做了针对性的细节调整。铝制安装座的轴孔配合段没有采用常规的直通孔设计，而是在孔口两端做了0.15mm的倒角卸荷槽，避免cnc加工时的刃口毛刺在装配时刮伤衬套橡胶层，同时能容纳冲击过程中衬套橡胶溢出的微小形变体积，不会因为橡胶被硬挤压在孔口直角处出现早期开裂。安装座与减震器本体贴合的安装面，做了0.02mm的微凹面处理，平面加工时特意避开了边缘0.5mm的区域，避免cnc铣削时的边缘塌角导致装配时出现面接触不实，锁紧后出现安装应力，在落地冲击时应力直接传导到铝件薄壁处引发断裂。套件里的锁紧轴销表面做了滚花防滑处理，滚花深度控制在0.1mm，既保证和铝座孔的过盈配合不会在冲击中出现轴销窜动，又不会因为过盈量太大导致装配时需要强行敲击破坏铝件孔壁精度。顶部的气嘴保护凸台高度比常规设计高了1.2mm，刚好能挡住骑行中带起的碎石直接撞击气嘴密封结构，凸台边缘做了R2的圆弧过渡，没有尖锐棱角，不会在磕碰时出现应力崩缺。铝件表面的硬质阳极氧化层厚度控制在8-12μm，氧化前的预处理特意做了表面喷丸强化，提升铝件表层的抗疲劳强度，应对连续冲击下的表层微裂纹扩展。衬套和铝座的配合公差选了H7/p6的小过盈配合，既保证常温下压装后不会松脱，又能在-20℃到60℃的户外工况下，不会因为铝和橡胶的热膨胀系数差异出现配合间隙变大的问题。压装导向段做了1:20的锥度引导，压装时不需要额外涂抹润滑脂就能顺畅将衬套压入到位，避免润滑脂残留腐蚀橡胶衬套的材质，缩短衬套使用寿命。安装座上的注油孔位置特意偏移了轴孔中心2mm，避开了衬套的主受力面，注油时润滑油能顺着孔壁的微导油槽均匀分布在衬套和轴销的接触面上，不会因为注油孔正对受力区导致衬套受压时从注油孔处挤出变形。
