撬装式丁烷储存分配压力容器装置

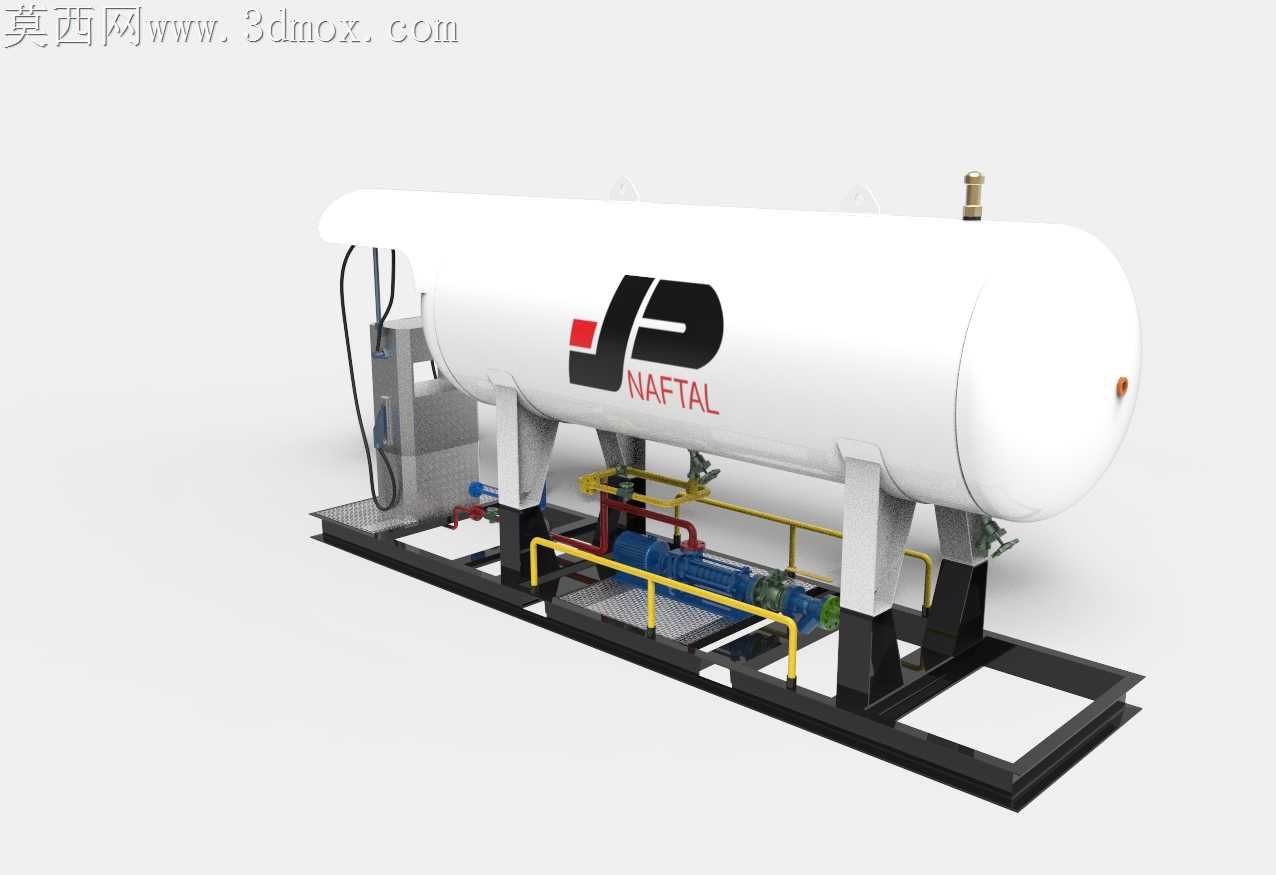

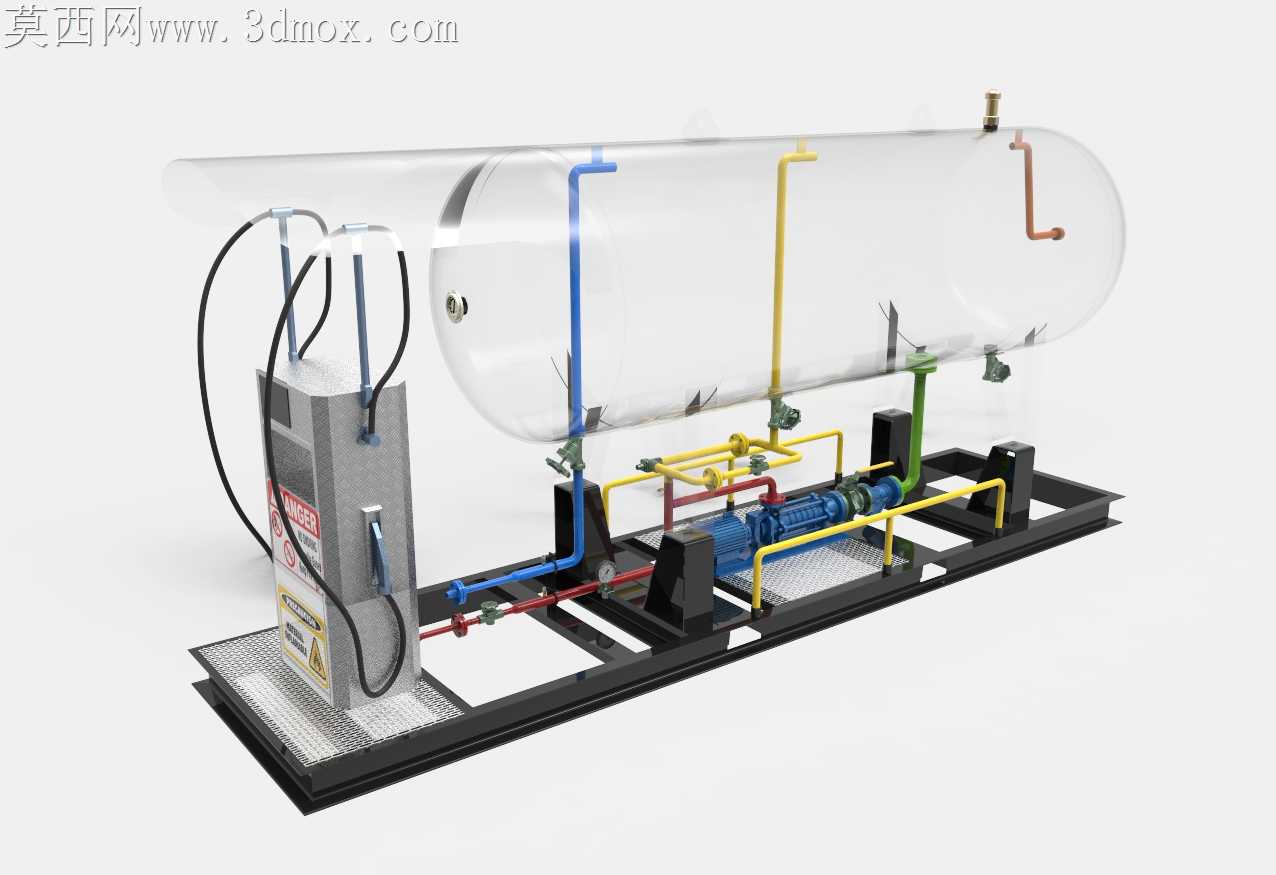

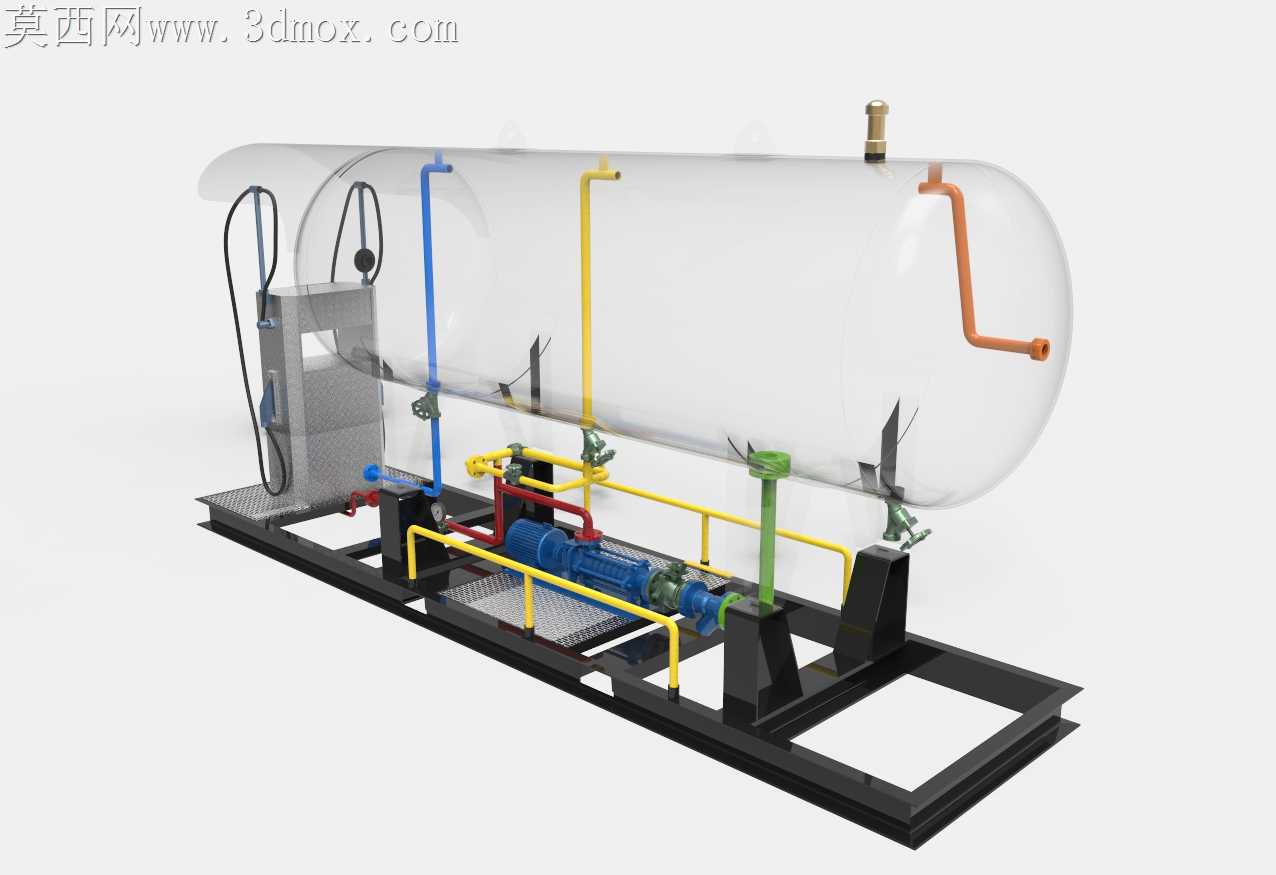

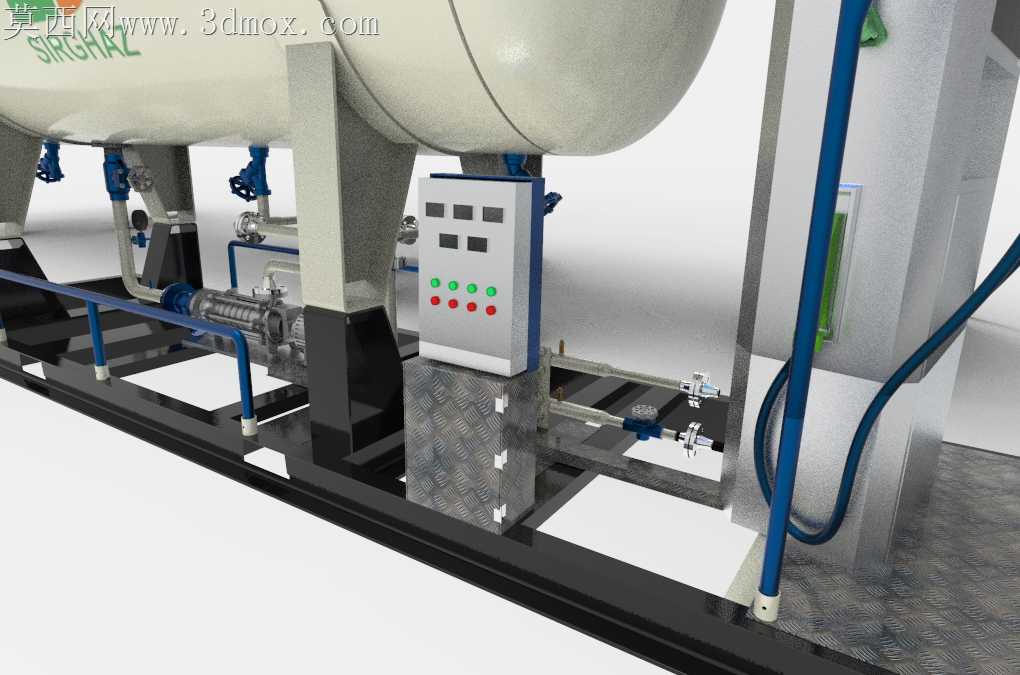

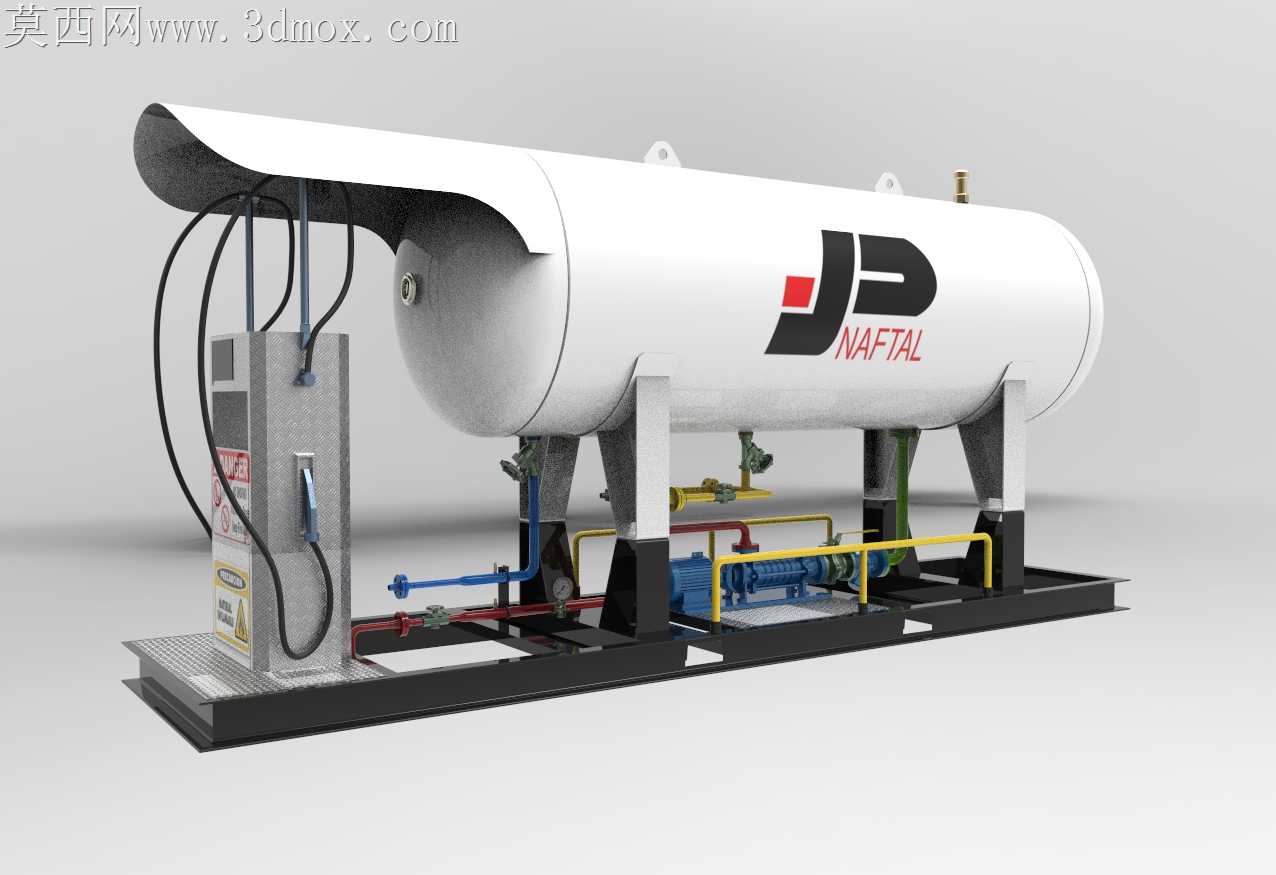

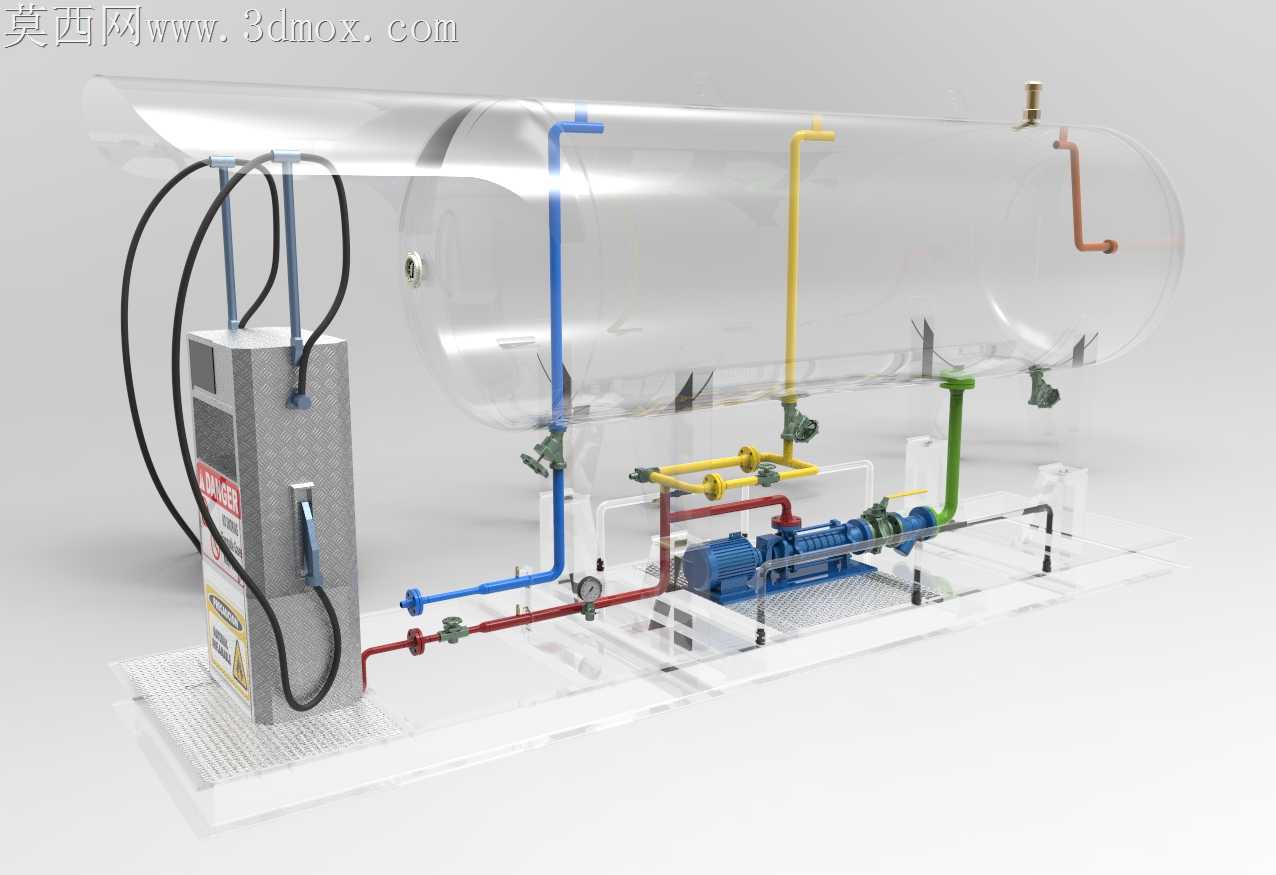

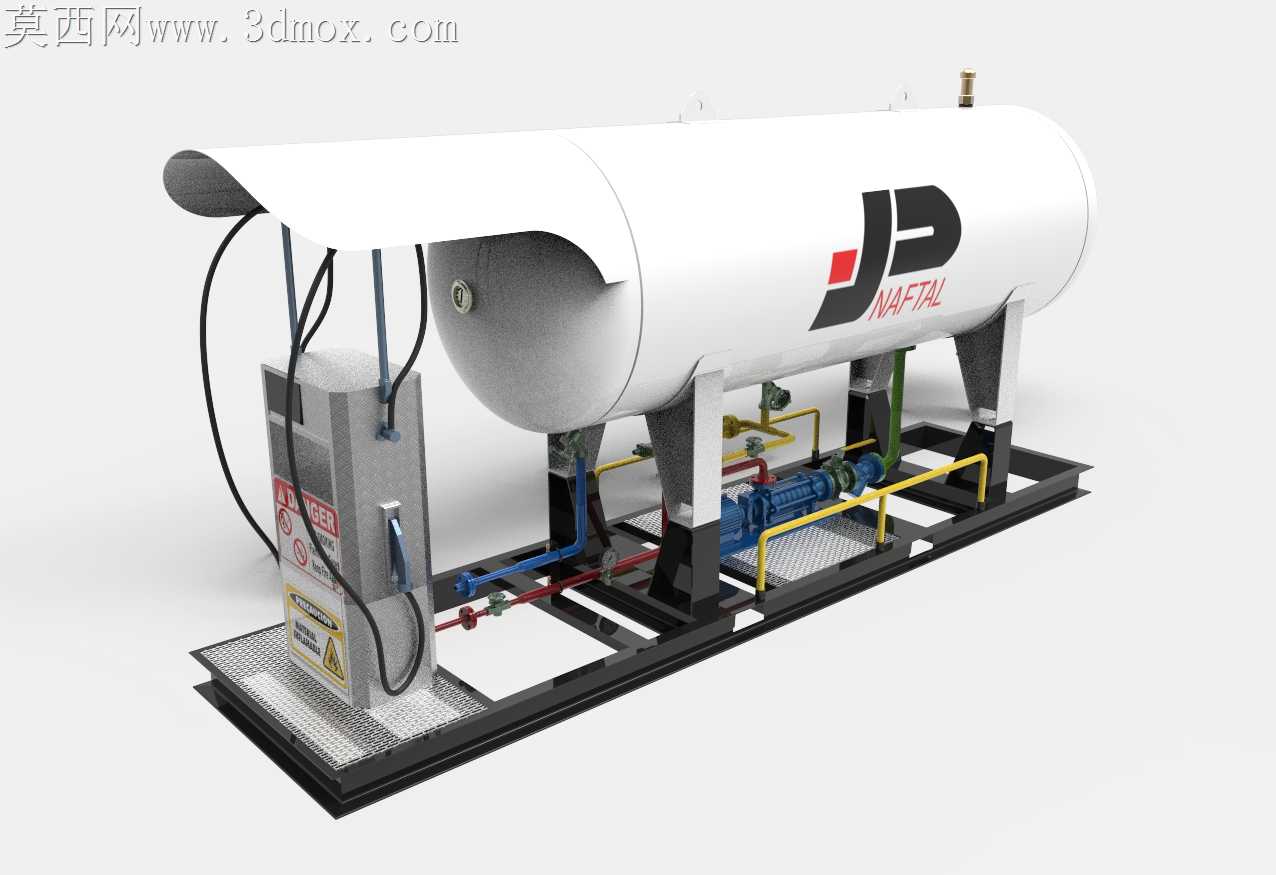

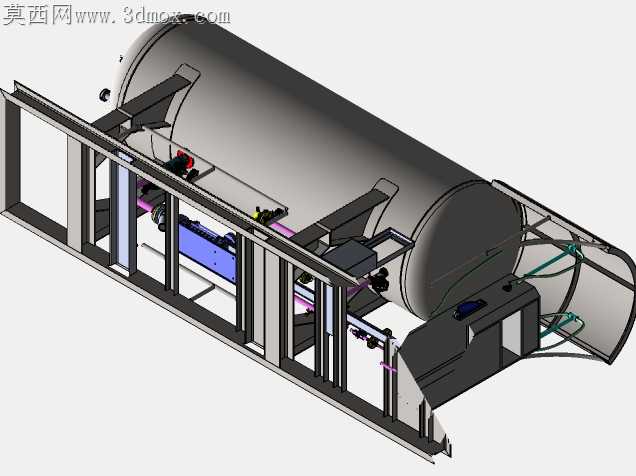

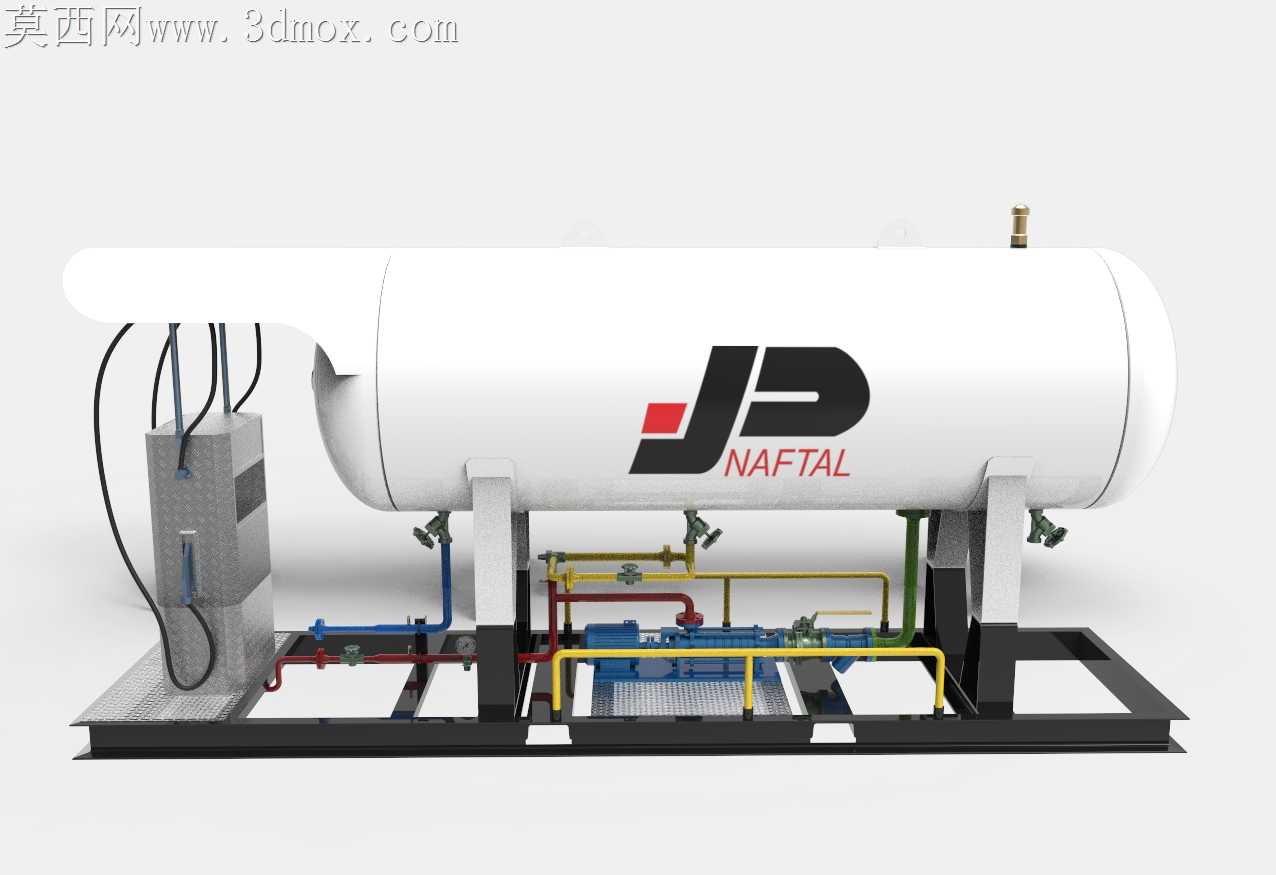

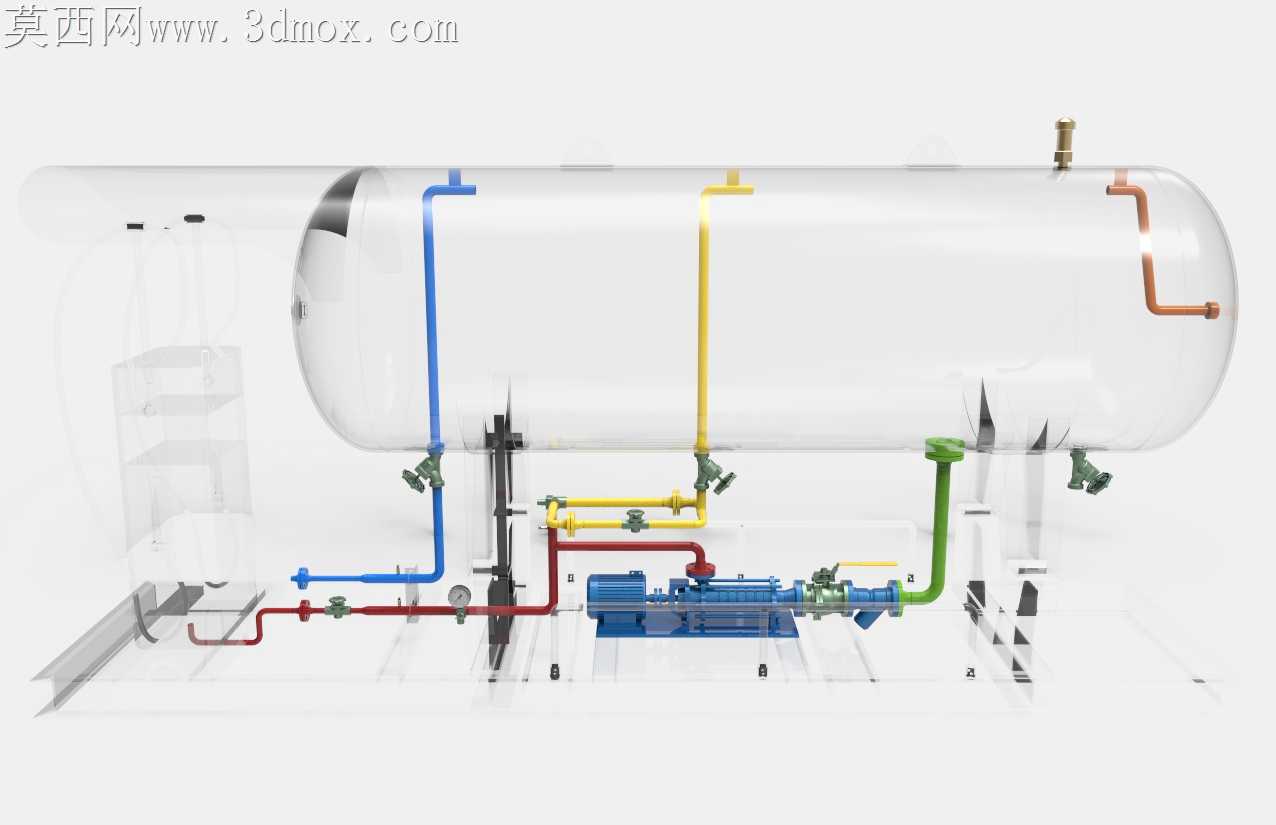

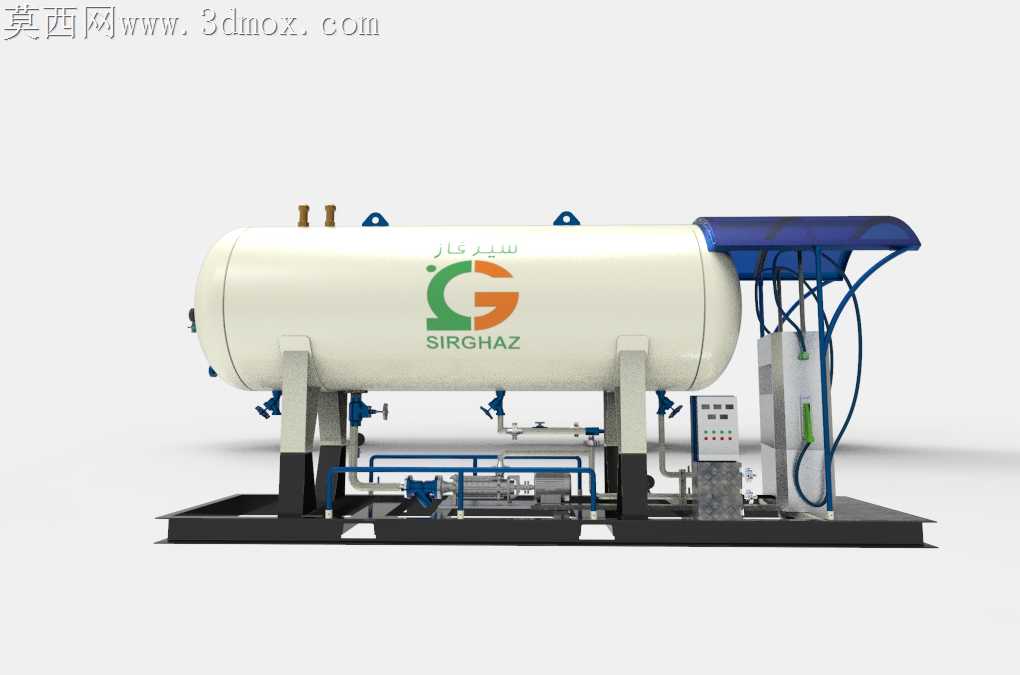

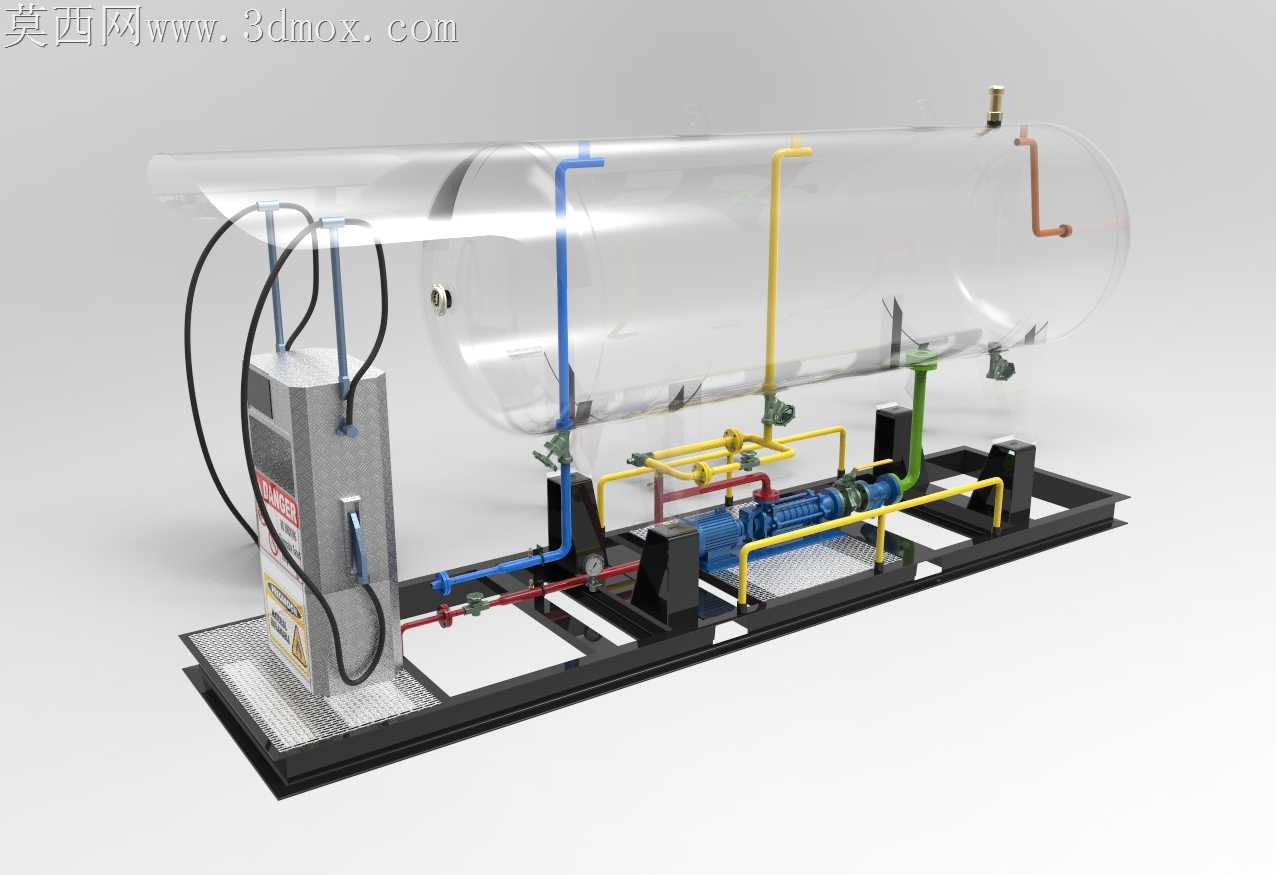

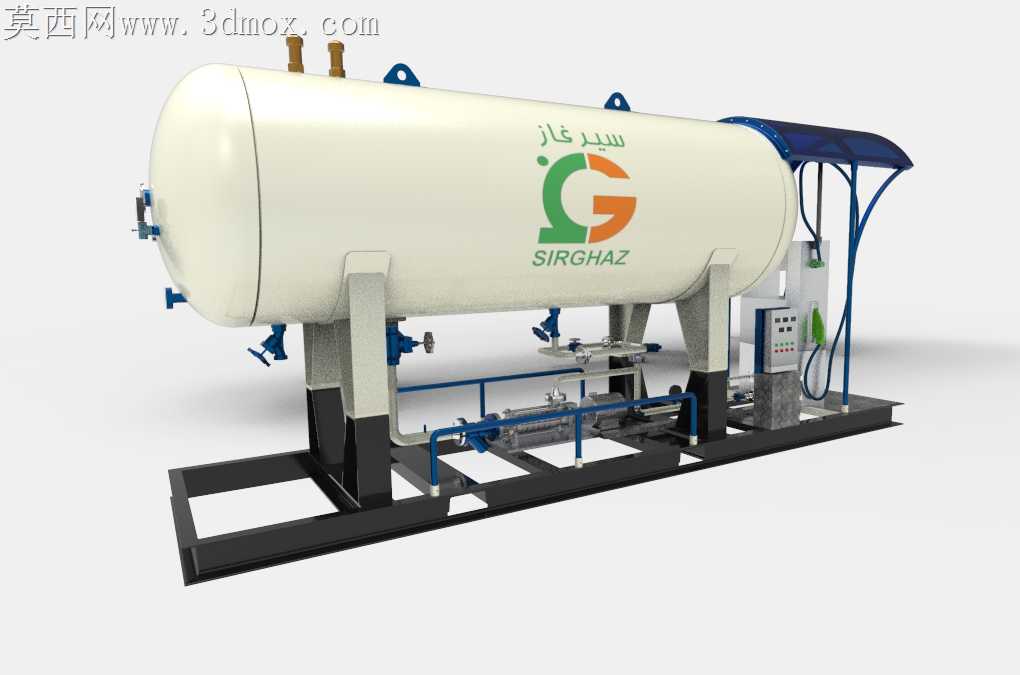

现场撬装储运设备最容易忽略的隐患，是管路振动带来的焊缝疲劳开裂，这款1750Kg容量的液化石油气储罐在结构排布上，特意把泵组、阀组的安装基座做了分体式隔振设计，没有直接把动设备焊在罐体支腿上。撬装底座的花纹钢板预留了排污沟槽，所有管路的低点都对齐沟槽坡度，日常运维排残的时候不会积液漫流，这点比很多只追求外观整洁的实训模型要贴合现场实际。罐体鞍座的垫板做了圆弧过渡铣削，没有直接用平板折弯贴合罐壁，避免了焊接时的应力集中，毕竟ASME标准对薄壁压力容器的焊接线能量控制要求极严，垫板贴合度不够的话，焊后很容易出现局部凹陷影响承压能力。侧边的控制箱安装架特意留了20mm的调节长孔，现场穿线的时候可以微调箱体角度，不会因为管路走线偏差硬掰电缆护套管，护套管的转弯半径都留够了线缆直径的6倍以上，避免穿线时刮破绝缘层。管路上的球阀手轮都朝向巡检通道一侧，操作时不需要探身到管路缝隙里，手轮和底座护栏的间距刚好能戴防寒手套操作，北方冬季户外运维不会卡手。罐体表面的标识区特意留了磨砂面，不用后期贴标识的时候因为漆面太光滑出现气泡翘边，爬梯的踏步做了防滑翻边，就算沾了油污也不容易打滑。撬架的支脚预留了地脚螺栓的沉孔，安装时不需要额外切割垫板找正，所有外露的碳钢件都做了抛丸处理的基底，漆面附着力比普通喷漆高不少，沿海高盐雾环境下也能扛住三四年不鼓包。管路上的压力表接口都做了阻尼孔设计，泵组启停的时候不会因为压力冲击直接打弯表针，排污阀的出口接了快插接头，接残液桶的时候不用额外缠生料带带压堵漏。控制箱上的按钮排布按操作频率分了区，启停按钮在最顺手的高度，紧急停止按钮凸出于面板15mm，误碰概率比平齐安装低很多，箱体底部的格兰头都做了密封胶圈，露天放置时雨水不会顺着线缆流进箱内烧蚀触点。
