0805规格贴片式发光二极管精细结构

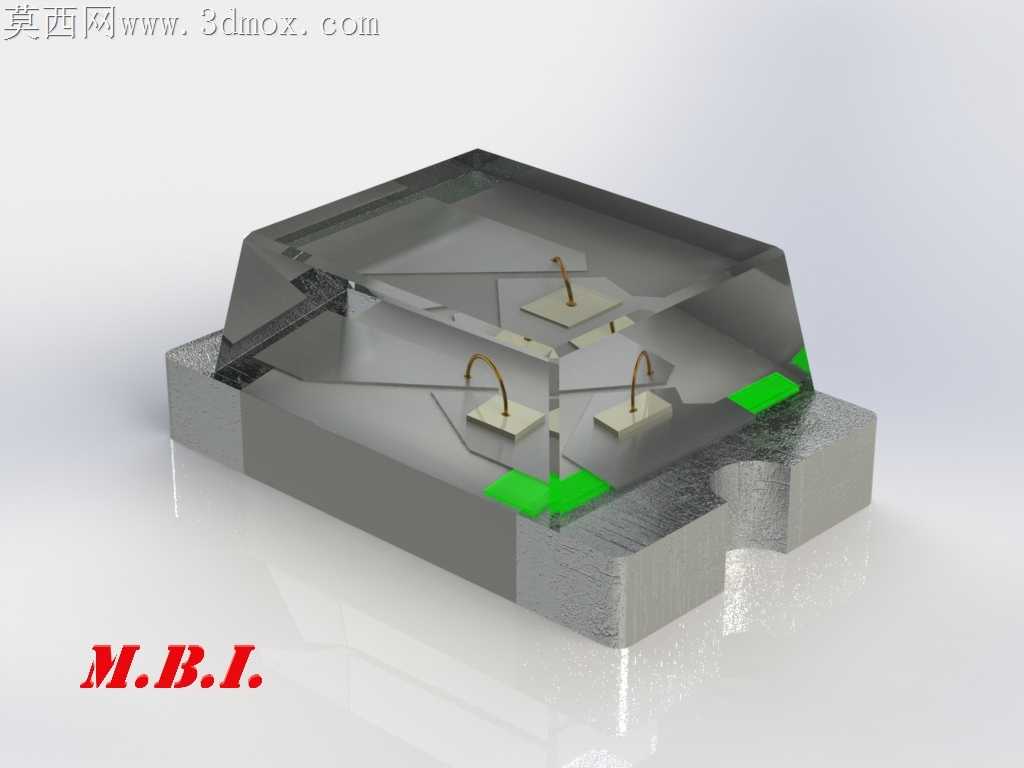

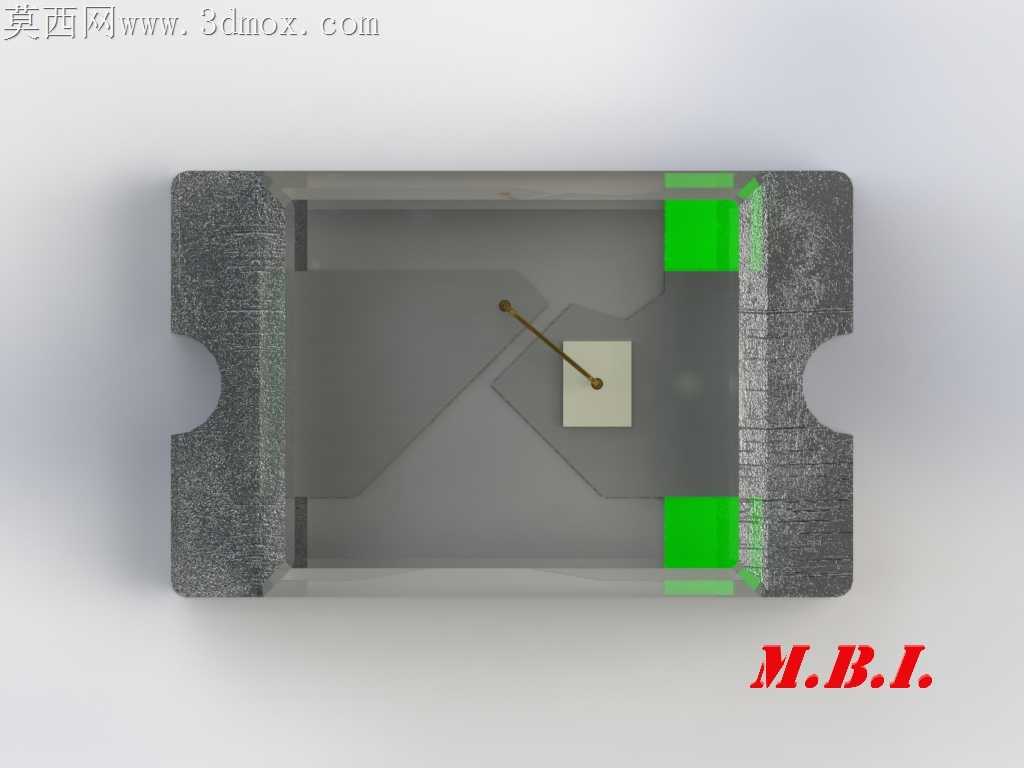

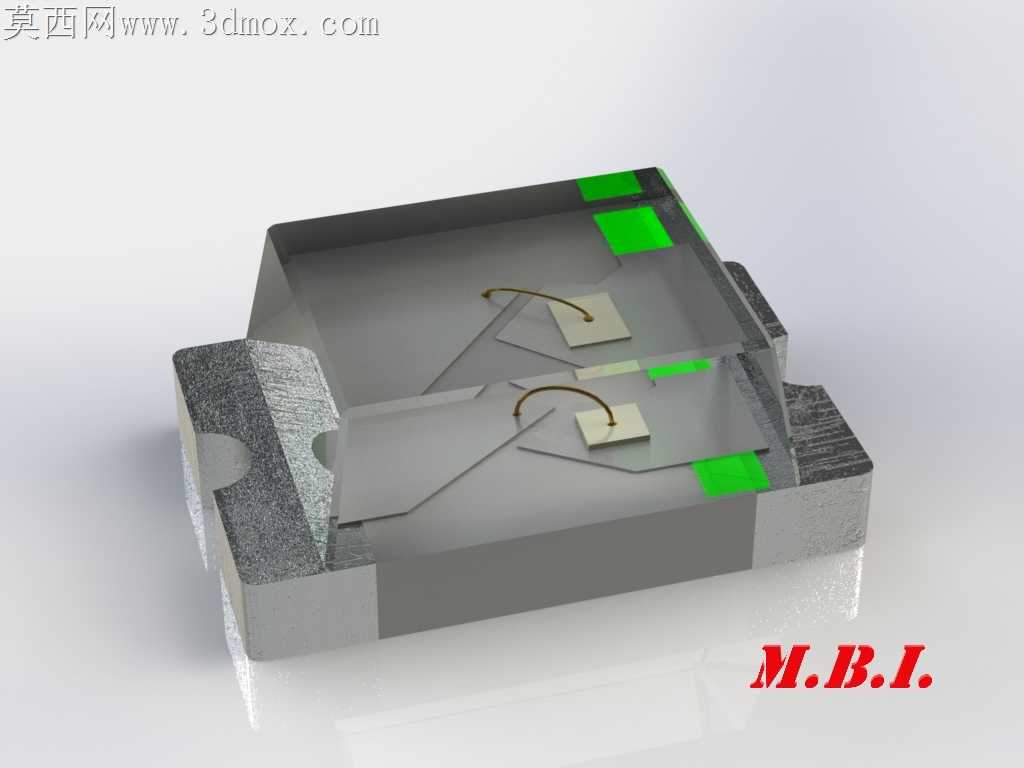

表面贴装LED量产过程中，封装胶体与金属支架的结合缝隙、键合引线的弧度冗余量，是直接影响回流焊良率与长期抗振性能的核心痛点，这款0805规格贴片发光二极管的结构呈现，完全贴合量产加工的实际适配要求。封装胶体的边缘做了微小的倒角过渡，没有尖锐直角，避免贴片吸嘴取料时出现真空吸附漏气的问题，胶体与金属支架的结合面预留了均匀的咬合槽结构，不是简单的平面贴合，能抵消回流焊高温下两种材质热膨胀系数差异带来的剥离应力，不会出现胶体开裂、引线拉断的失效问题。三根键合引线的弧度控制在0.12毫米到0.15毫米区间，既没有绷直受力的紧绷状态，也没有弧度过高导致胶体封装时出现引线偏移、碰线短路的隐患，引线与芯片焊盘、支架电极的键合点做了放大呈现，能清晰看到键合球的完整形态，没有虚焊、塌边的缺陷，完全符合SMT加工的可靠性检验标准。底部两侧的绿色阻焊层边界清晰，焊盘的可焊区域做了微粗糙化的表面处理细节，锡膏印刷时能获得更好的浸润效果，回流焊后不会出现立碑、虚焊的不良，焊盘的尺寸公差严格控制在±0.05毫米，适配通用的0805封装钢网开孔尺寸，不需要单独调整印刷参数就能直接上线生产。封装胶体采用半透明的环氧树脂材质表现，内部的反光腔体角度做了精准的斜度设计，能把芯片发出的光线最大限度向正面导出，减少侧壁漏光带来的光损，腔体内部没有多余的冗余结构，不会在注塑封装时出现气泡、填充不满的问题。金属支架的引脚部分做了薄化处理，贴片焊接后焊锡能沿着引脚侧面形成均匀的爬锡效果，焊接强度比平贴结构提升40%以上，能承受日常使用中的插拔振动、温度循环冲击，不会出现引脚脱焊的问题。
