工业立式喷射过滤设备结构设计

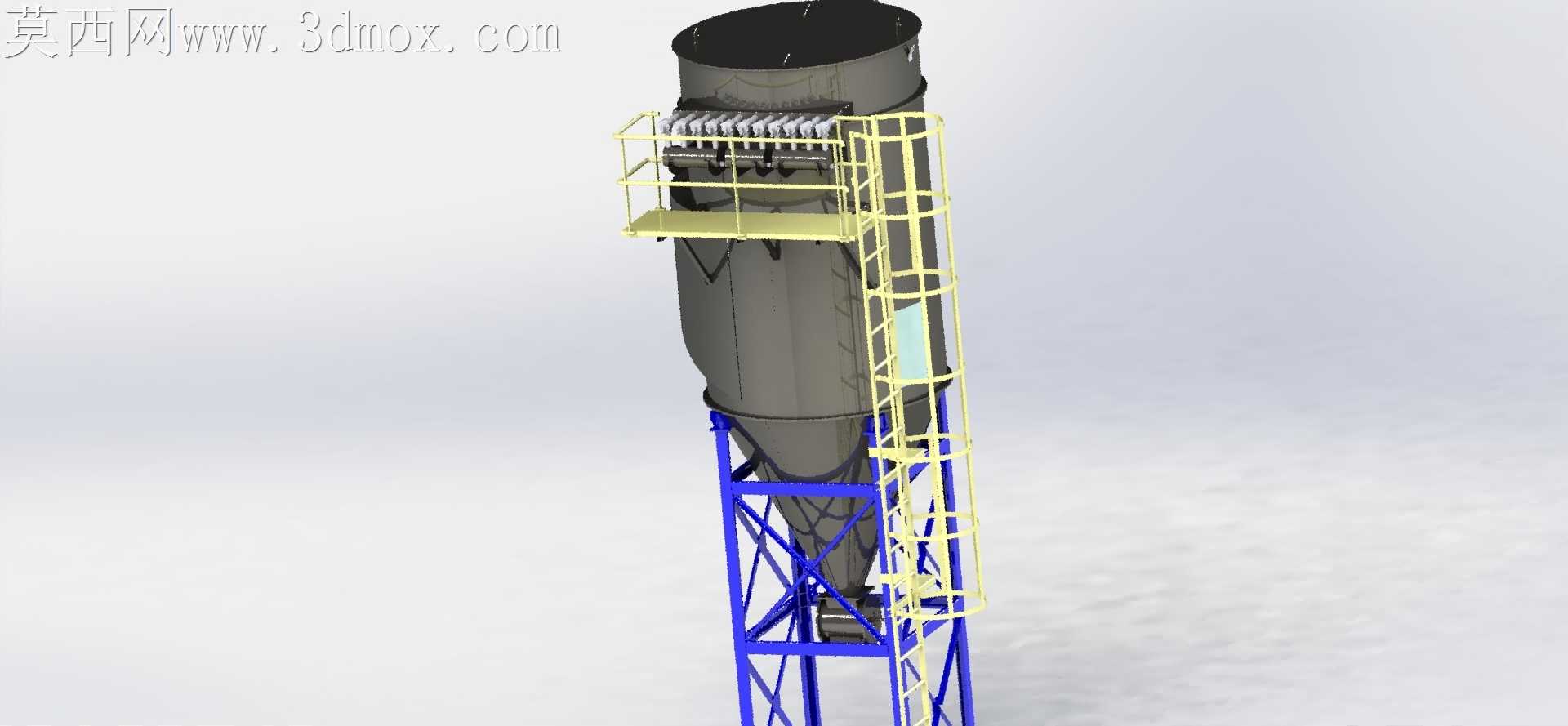

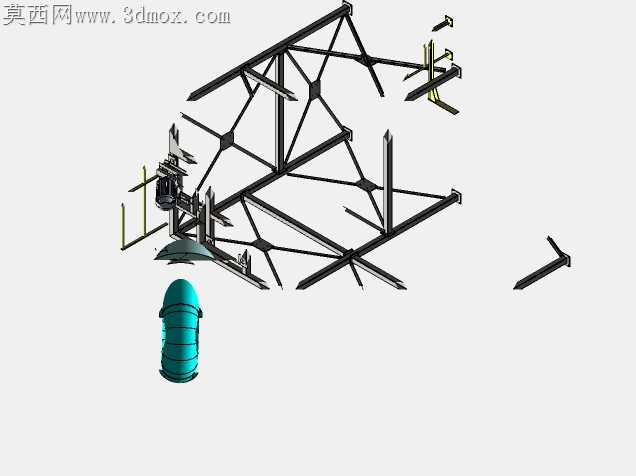

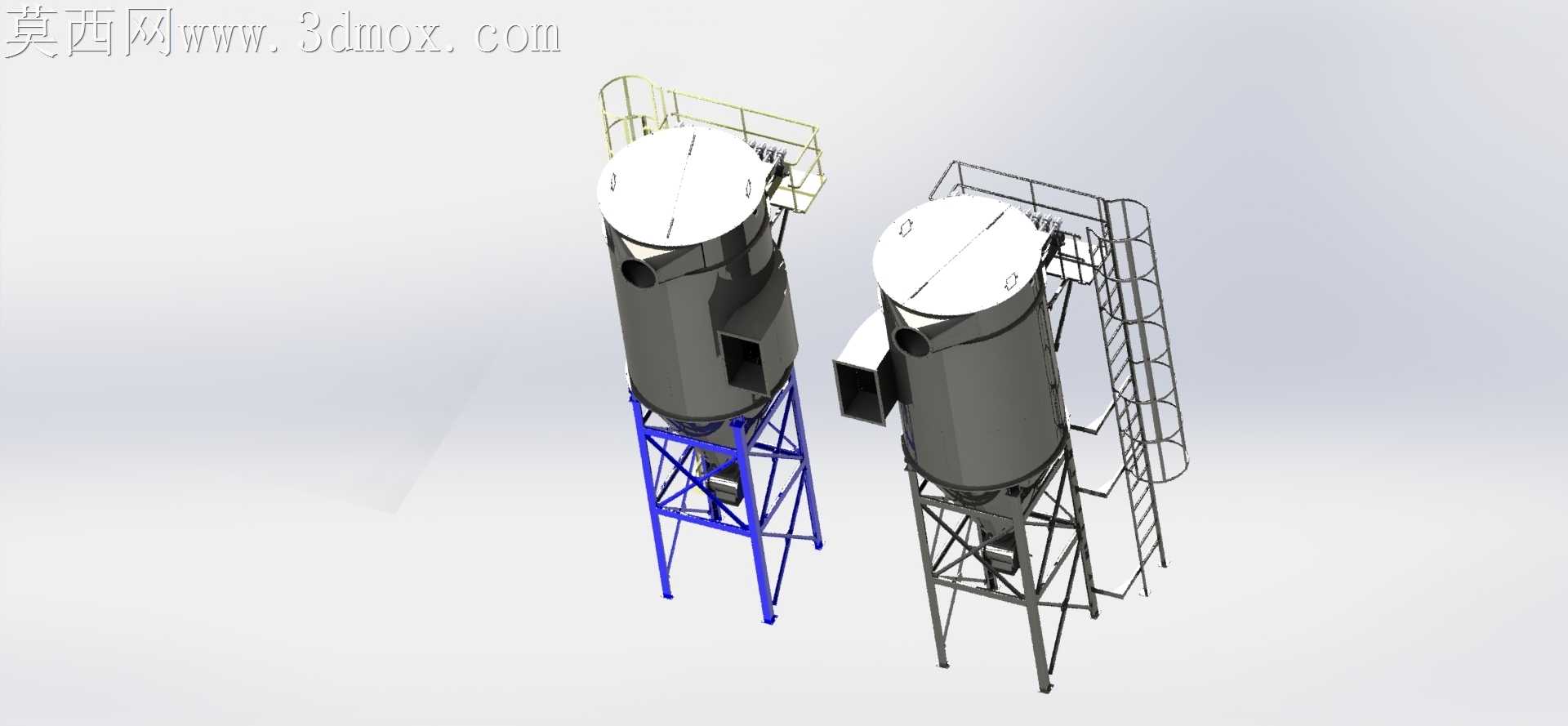

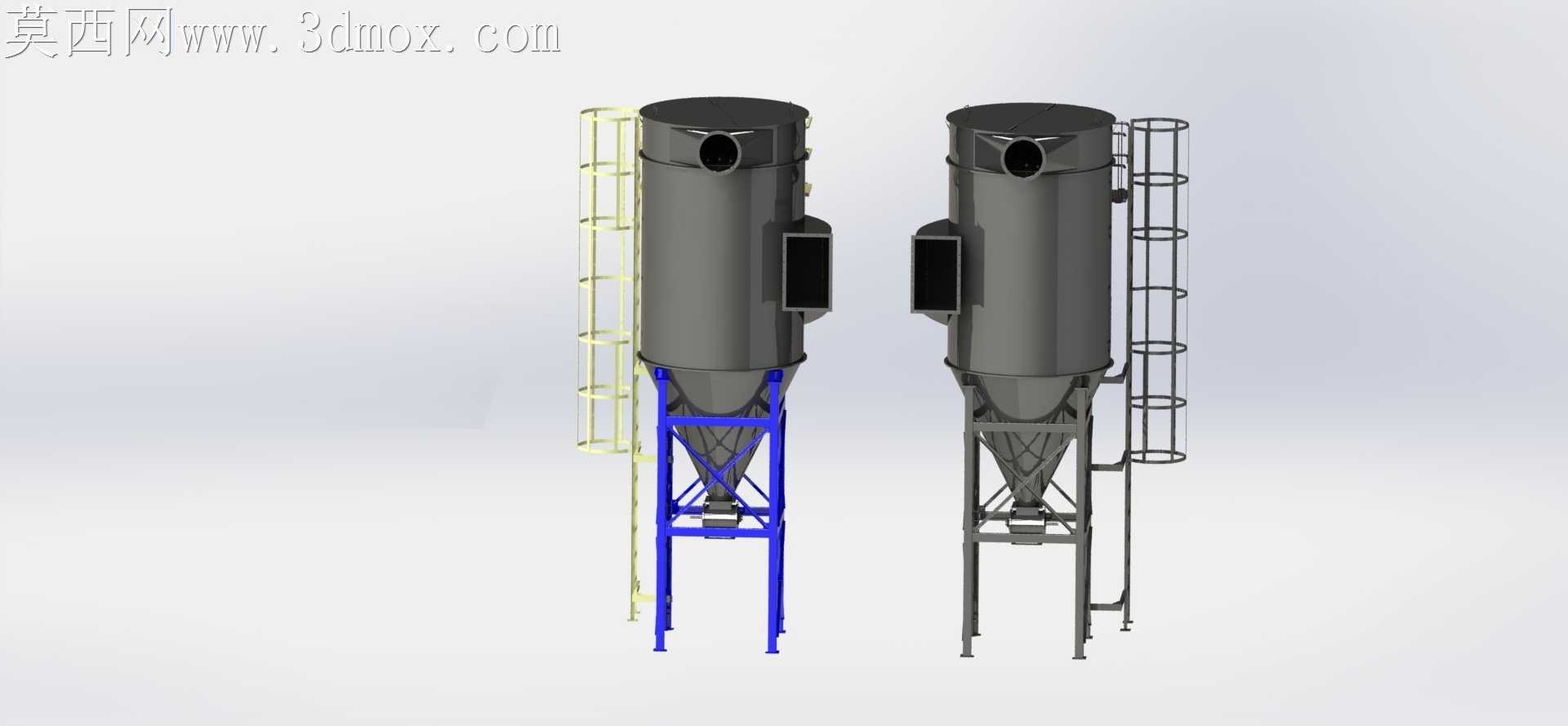

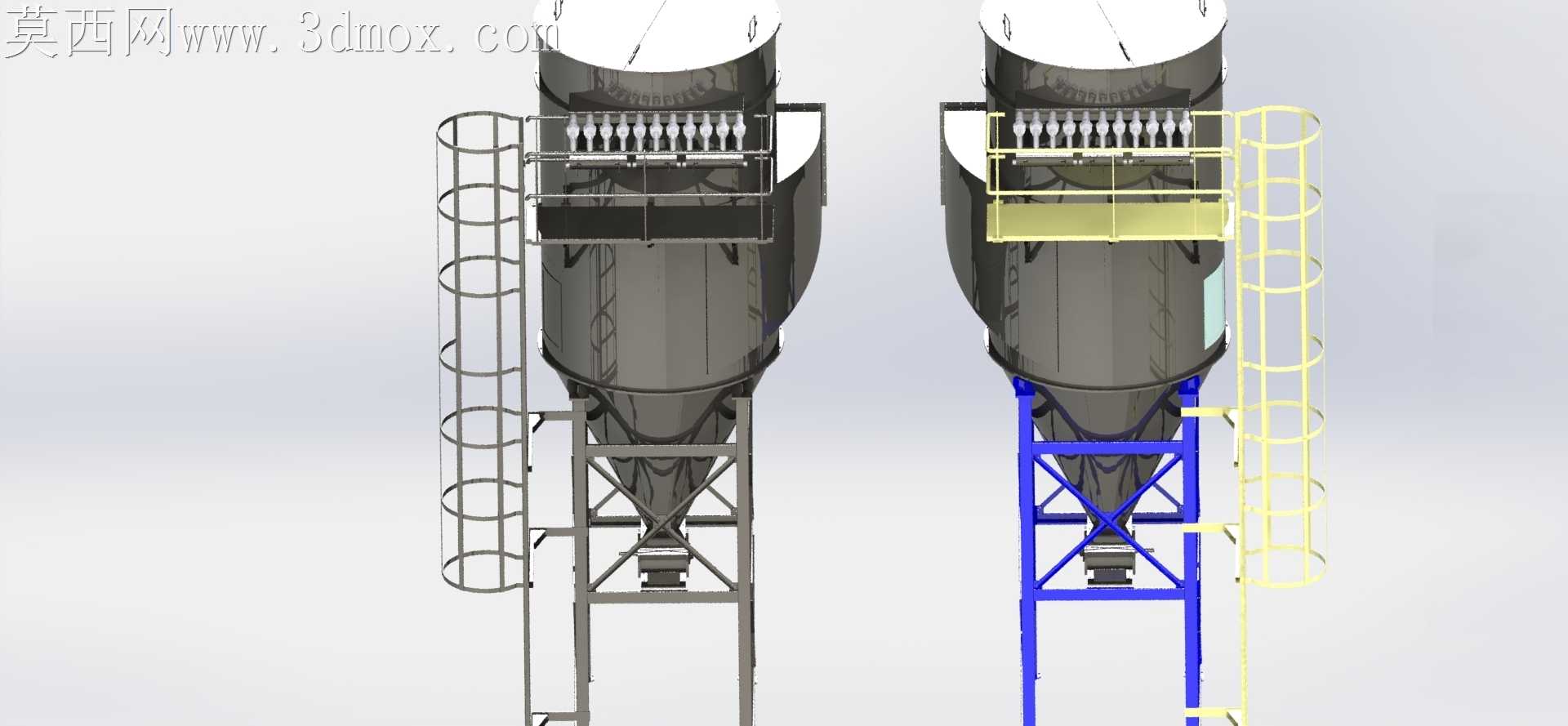

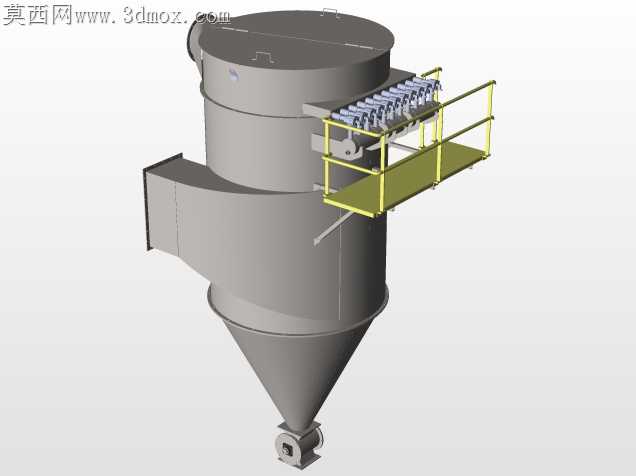

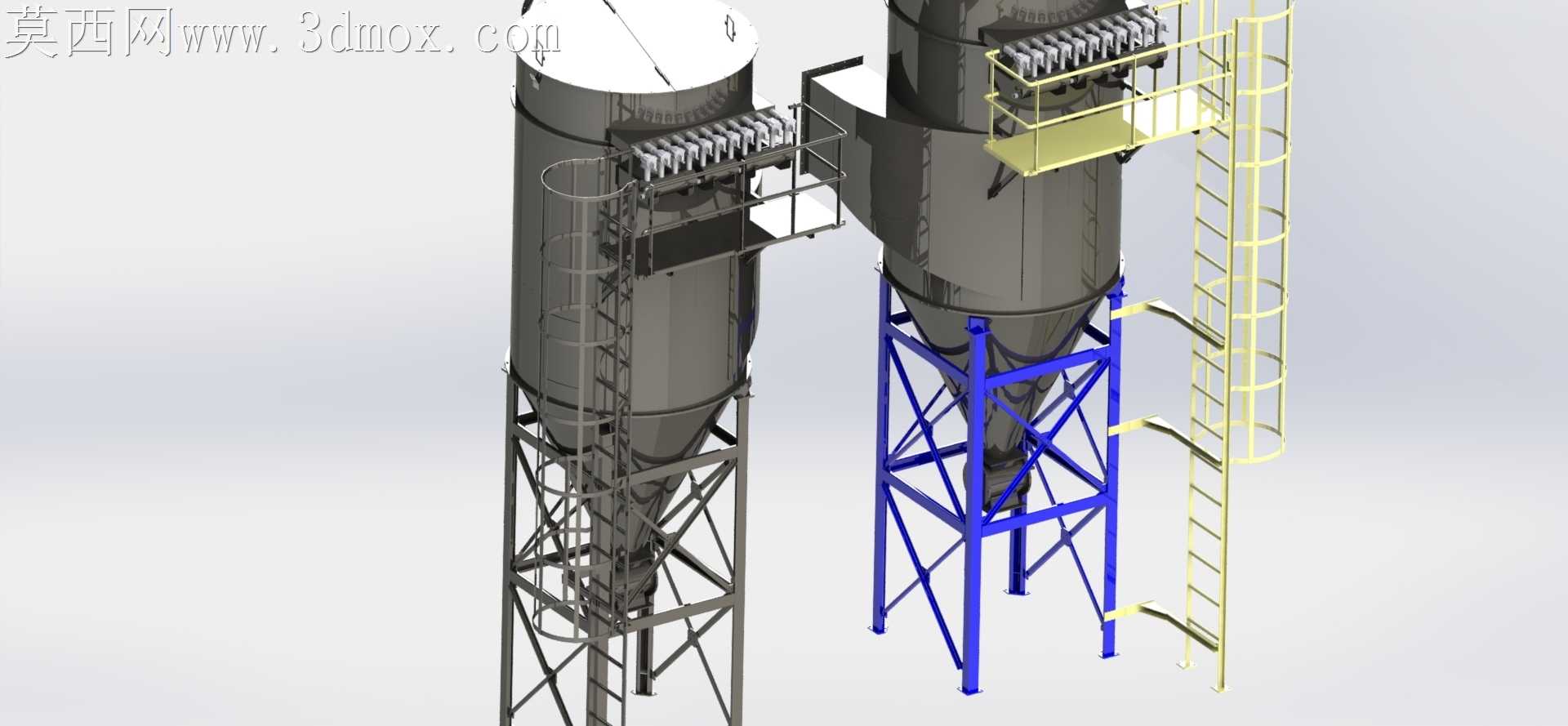

车间粉尘治理场景里，传统过滤设备常出现支架刚度不足引发的罐体晃动、检修爬梯与平台干涉、喷吹组件排布错位导致滤袋清灰不均的问题，这套喷射过滤设备的结构设计，从落地加工与现场运维的适配性出发做了针对性调整。锥底段的蓝色支撑钢架没有采用常规等边角钢满焊结构，而是根据罐体满载时的载荷分布，将主支撑腿的型材规格做了差异化选型，靠近锥底出料口的两根立柱壁厚增加两毫米，斜撑的排布避开了锥底的卸灰阀安装位，现场安装时不用额外切割钢架避让管路，减少现场动火作业的风险。顶部的喷吹阀组安装平台，护栏高度刚好符合工业检修安全规范，平台踏板预留了格栅漏灰间隙，日常巡检时散落的粉尘不会在平台积留，省去频繁清理的工作量。旁侧的直爬梯做了分段式护笼设计，每段护笼的连接法兰都预留了两毫米的装配公差，就算钢架焊接出现轻微形变，也能顺利完成拼接，不会出现护笼段错位无法安装的情况。罐体顶部的封头做了折边过渡处理，和筒身的环缝焊接位置刚好避开顶部喷吹管的安装支座，焊接作业时不会因为焊缝凸起导致支座安装不平，影响喷吹管的出气角度。两个并行罐体的连接走台，宽度刚好满足单人携带工具通行的需求，没有做冗余的加宽设计，既控制了整体设备的自重，也不会给下部支撑钢架增加不必要的载荷。锥斗段的倾斜角度经过反复核算，粉尘滑落时不会在锥壁积留搭桥，不用额外加装空气锤辅助清灰，降低设备的配套成本。爬梯的踏步间距按照成年人跨步舒适值设置，每级踏步都做了防滑纹冲压处理，就算表面沾附粉尘也不会出现打滑的安全隐患。喷吹阀组的安装座做了统一的定位卡槽，现场组装时不用反复测量阀组间距，直接卡入卡槽就能保证每个喷吹口正对下方滤袋中心，清灰气流不会偏斜冲刷滤袋侧壁，延长滤袋的使用寿命。设备表面的涂装分色也兼顾了现场安全标识需求，支撑钢架的醒目蓝色能提醒现场作业人员注意避让，爬梯的浅黄色符合安全通道的标识规范，不用后期额外涂刷警示漆。
