宽幅无纺布横向喷涂工业喷漆室结构设计

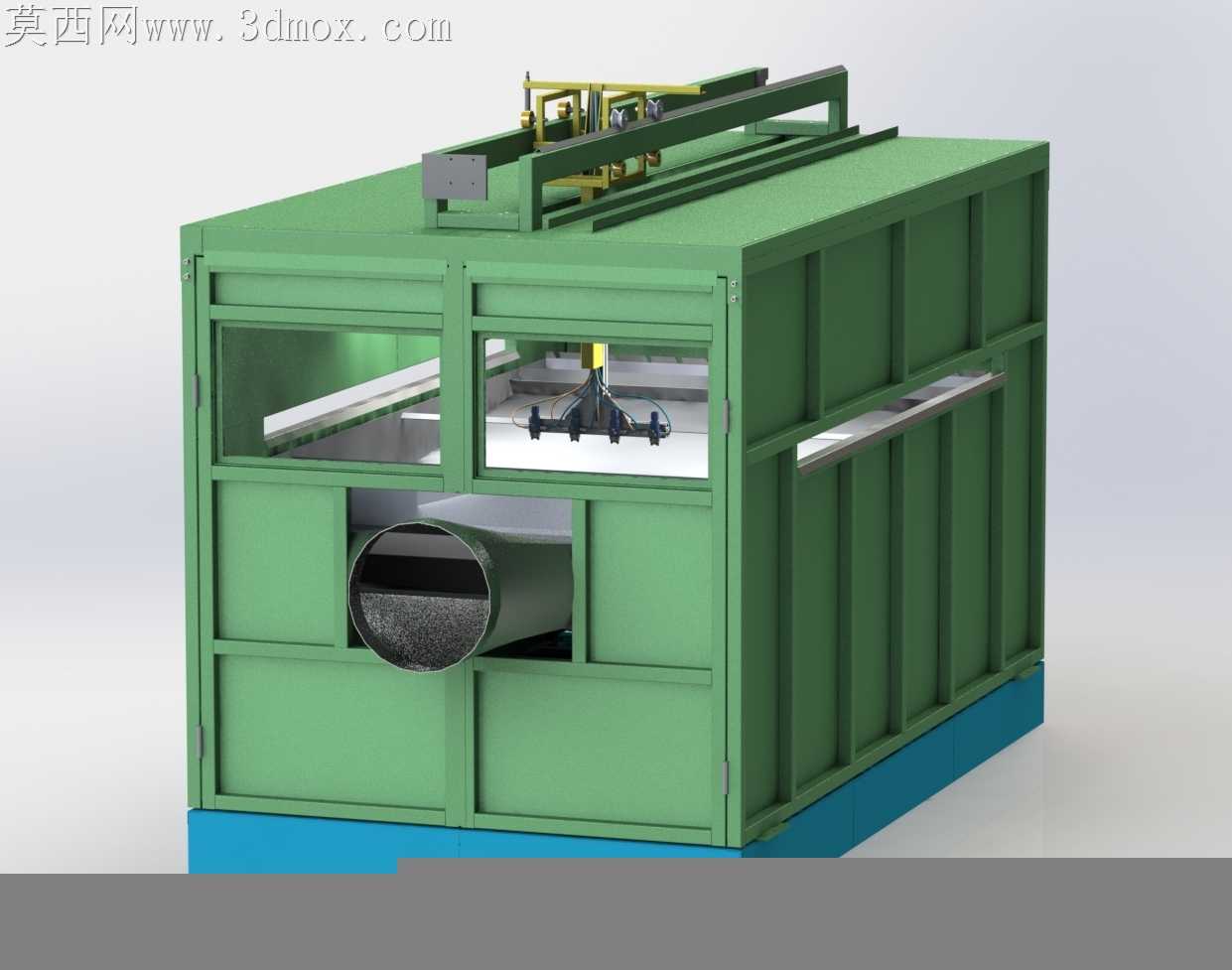

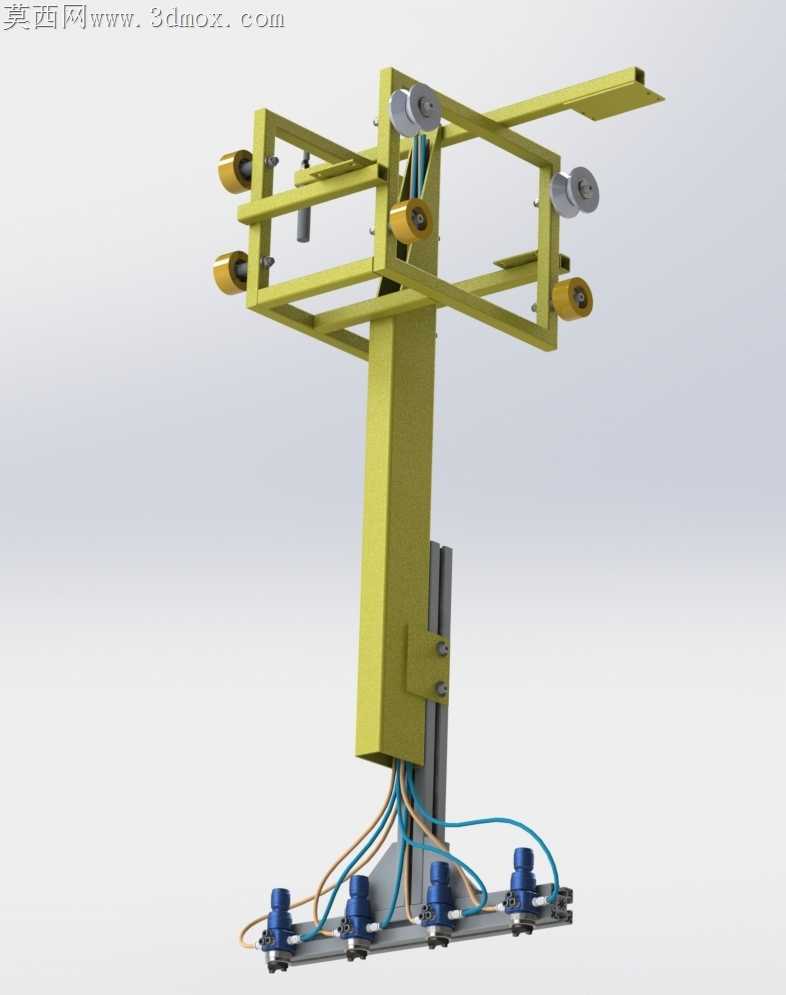

宽幅卷材横向喷涂作业长期存在漆雾散逸、喷枪走位偏差、残漆清理困难的现场痛点，这款喷漆室的结构设计完全围绕2500mm幅宽无纺布的连续喷涂需求做适配，没有冗余的装饰性结构。顶部架设的伺服驱动横移机构，没有采用常见的悬臂式喷枪架，转而用双导轨承托喷枪安装座，避免长行程横移时的悬臂抖动，四个独立回路的喷枪可以单独调整喷幅与启闭时序，匹配不同克重无纺布的涂层厚度要求，隔膜泵与气动控制阀组就近布置在机架顶部的走线槽旁，缩短气路与漆路的管线长度，减少管路压降带来的喷涂压力波动。室体侧面预留的大直径通风管口直接对接排风过滤系统，进风路径经过操作区正面的观察窗下方导流板，不会直吹喷涂区域造成漆雾偏移，观察窗采用内嵌式钢化玻璃，边框做了斜坡导漆设计，溅落的漆雾会顺着斜坡流到下方的集漆槽，不会在窗框缝隙处堆积干结。专门设计的可抽出式残漆收集托盘，边缘做了翻边密封结构，抽拉轨道采用带自润滑衬套的滚轮，日常清理残漆时不需要拆解室体内部构件，托盘上方的格栅板承托工件通行的同时，能让过喷的漆雾直接落入托盘，不会散落到室体底部的框架缝隙里。室体的壁板采用模块化拼接结构，每块壁板的拼接缝处都预留了密封胶条安装槽，现场组装时不需要额外焊接密封，相邻壁板通过螺栓锁紧就能达到密闭要求，底部的蓝色基座是整台设备的承力框架，所有壁板、驱动机构、通风管路的载荷都传递到这个基座上，基座底部预留了叉车孔位，方便整台设备的车间移位与安装定位。电气控制箱的安装位置避开了漆雾易飘散的区域，操作按钮布置在室体侧方的人体工学高度位置，操作人员不需要探身到喷涂区就能调整喷枪参数与输送速度，空气清除系统的出风口设置在室体顶部的非驱动侧，不会干扰横移机构的运行轨迹，也能避免漆雾附着在伺服电机与导轨表面造成的卡滞故障。
