快动式钳夹虎钳夹持工装结构设计

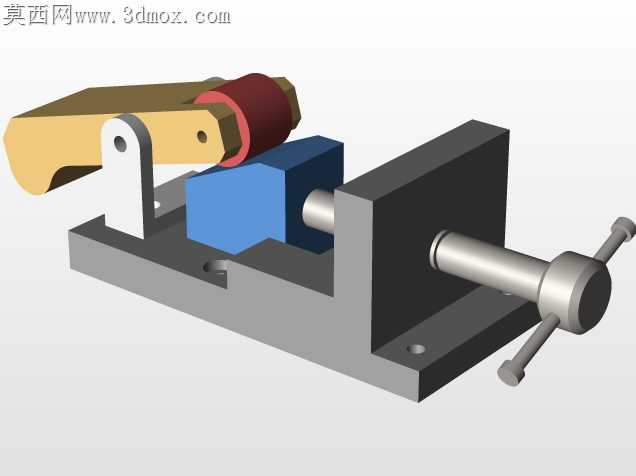

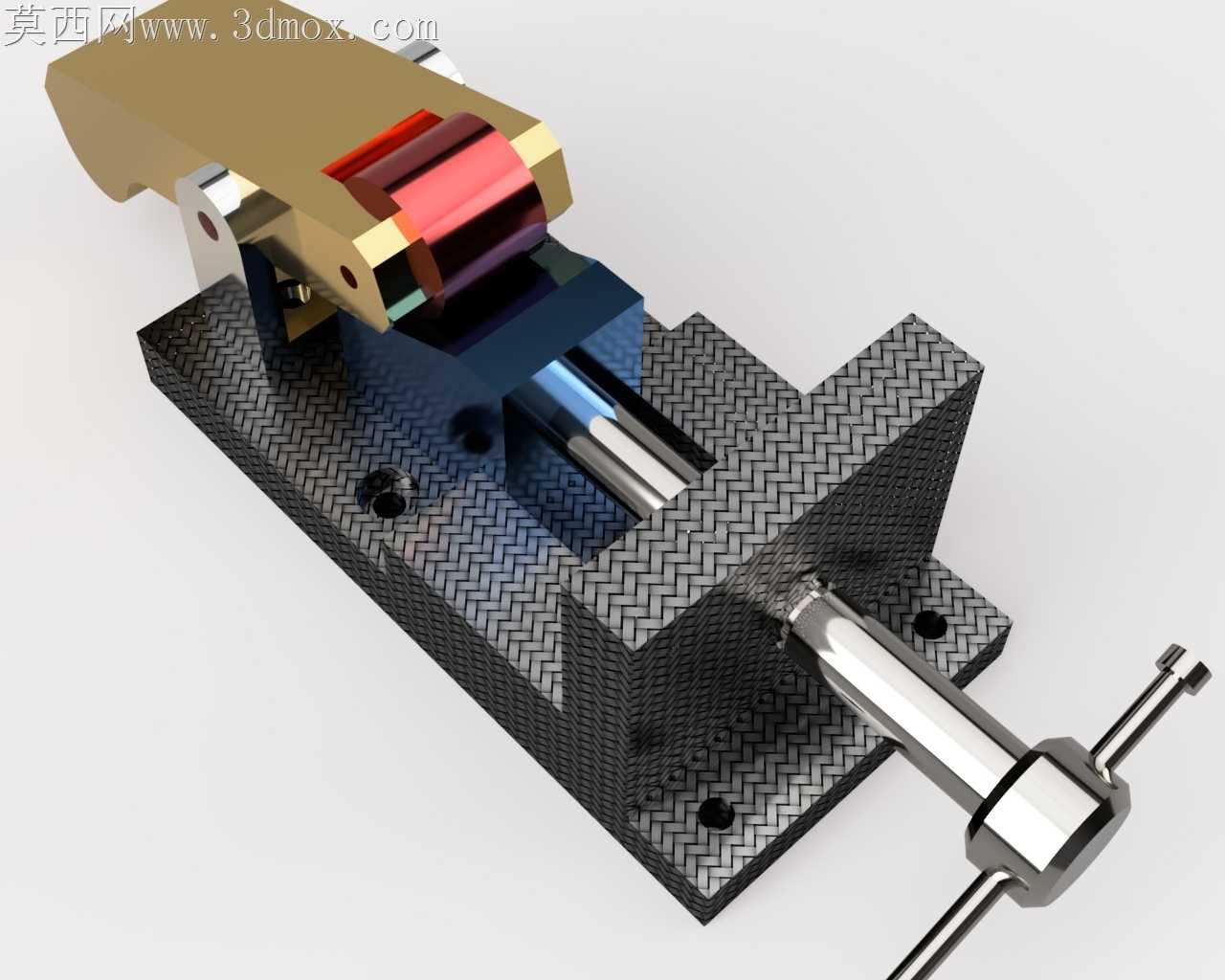

车间常规台虎钳装夹异形工件时，常出现钳口贴合度不足、夹紧行程过长导致辅助装夹时间占比超三成的痛点，这款钳夹虎钳的结构设计完全围绕装夹效率与夹持稳定性做针对性优化。固定钳身底部的安装孔位做了沉头锪平处理，沉头深度严格匹配内六角圆柱头螺钉的头部高度，装配后螺钉头完全没入钳身平面，不会在工作台安装时出现凸起干涉，钳身底面的网格纹理并非单纯装饰，是做了微糙化喷砂处理的接触面，安装时能增大与工作台面的静摩擦力，即使承受大扭矩切削力也不会出现滑移错位。活动钳身的快动压块采用偏心轮锁紧结构，偏心轴的偏心距经过反复验算，既保证扳动压杆时能快速走完空行程贴近工件，锁紧后又能形成可靠的自锁角，不会在加工振动下出现松脱，压块与活动钳身的连接销轴做了h6公差配合，销轴两端加装了薄型挡圈，既保留压块的微小浮动量来适配工件表面的角度偏差，又不会出现销轴窜动脱落的装配隐患。丝杆与活动钳身的连接部位采用了方形传动螺母嵌装结构，螺母材质选用锡青铜，嵌装在铸铁钳身的安装槽内通过紧定螺钉防转，相比直接在铸铁件上攻丝的结构，耐磨性能提升四倍以上，长期使用磨损后仅需更换铜螺母即可，无需整体报废钳身。钳口部位的夹持面做了锯齿形防滑齿，齿形角度经过刃口钝化处理，既能咬住工件表面防止打滑，又不会在软质金属工件表面留下过深的压痕，活动压块的接触面包覆了一层硬质合金贴片，应对高硬度工件装夹时不会出现压痕凹陷。丝杆尾部的手柄采用穿销式可拆卸结构，遇到空间狭窄的工位时可以拔出长手柄换用短手柄操作，手柄两端的滚花处理增大了手部摩擦力，带油手套操作也不会打滑。整个结构没有多余的装饰性特征，所有棱边都做了C1倒角处理，既避免搬运装配时割伤操作人员，也能消除淬火处理时的应力集中开裂风险，固定钳身的排屑槽做了15度倾斜角度，加工产生的铁屑会顺着斜面自动滑落，不会堆积在丝杆传动部位造成卡滞，日常维护仅需定期向丝杆注油孔注入润滑脂即可，无需频繁拆解清理。
