紧凑型双冷ITX立式电脑机箱结构设计

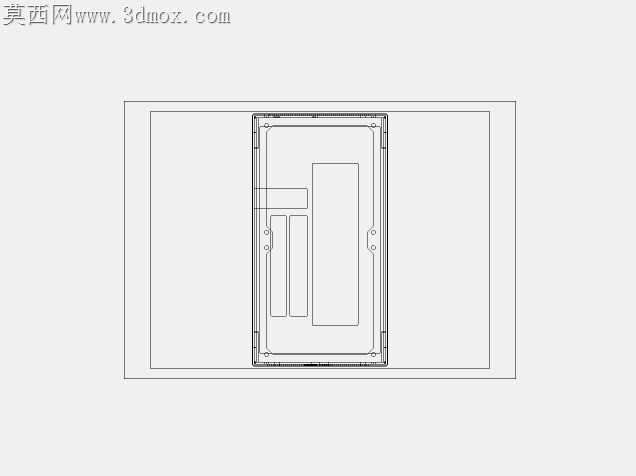

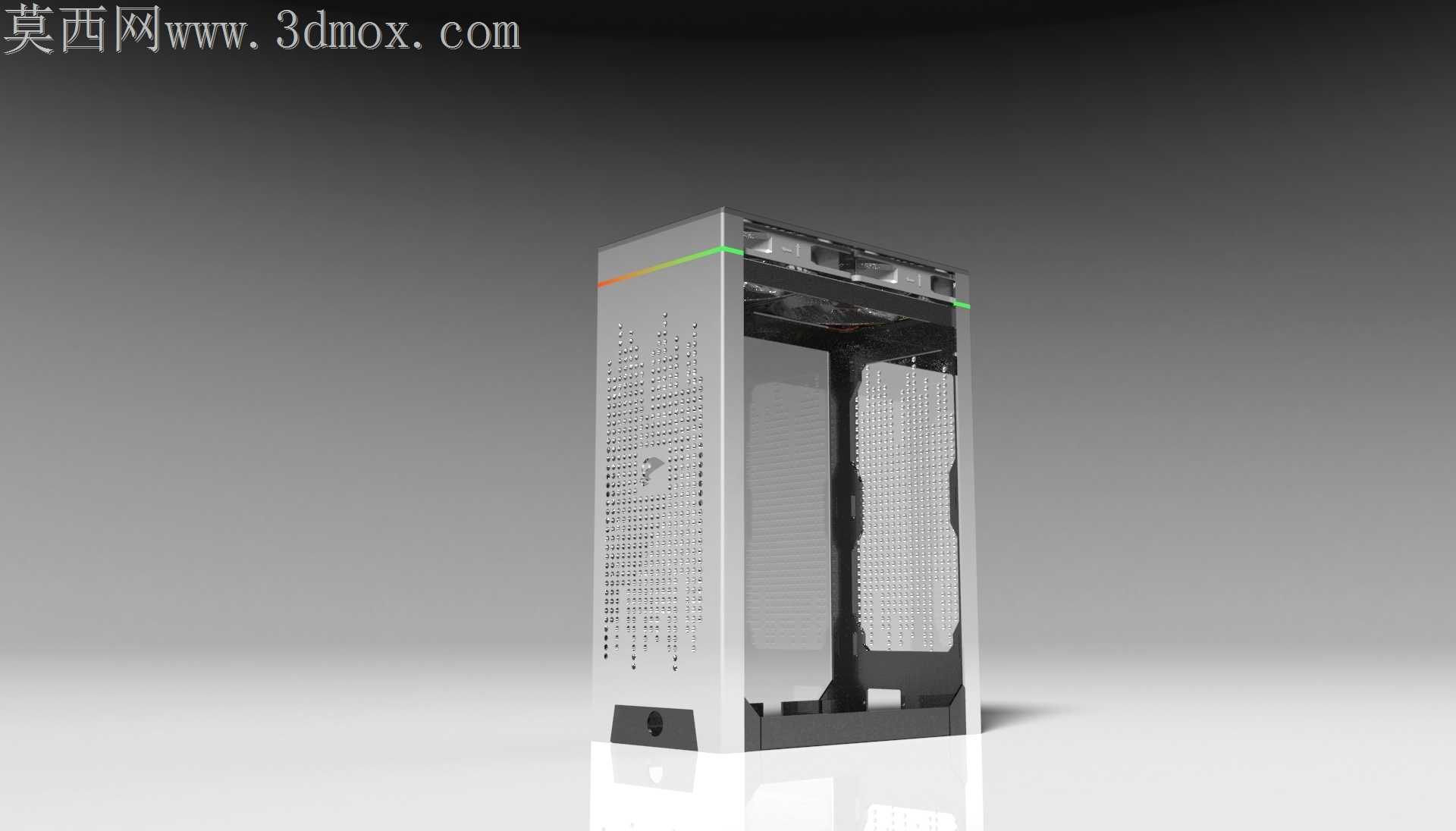

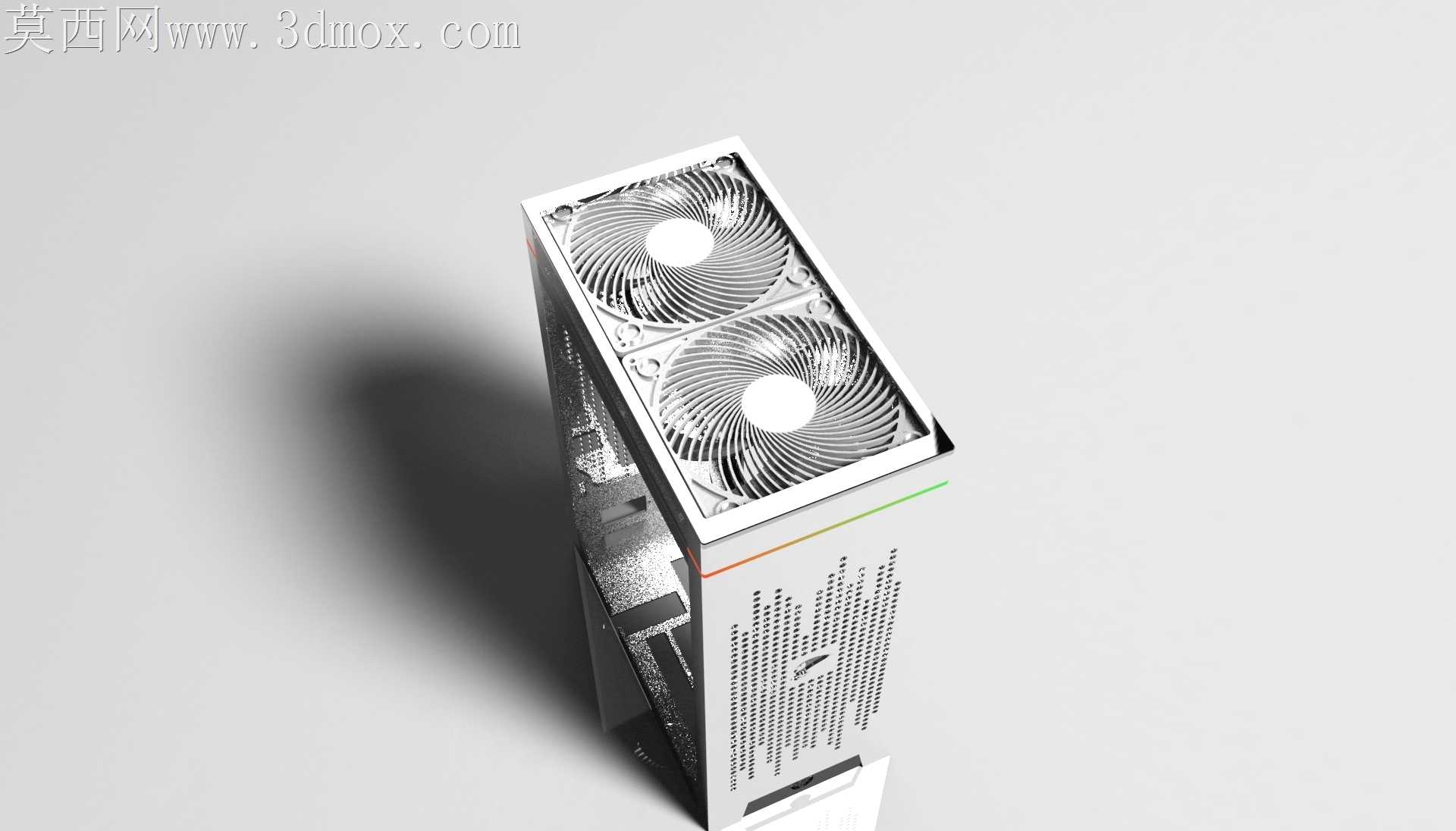

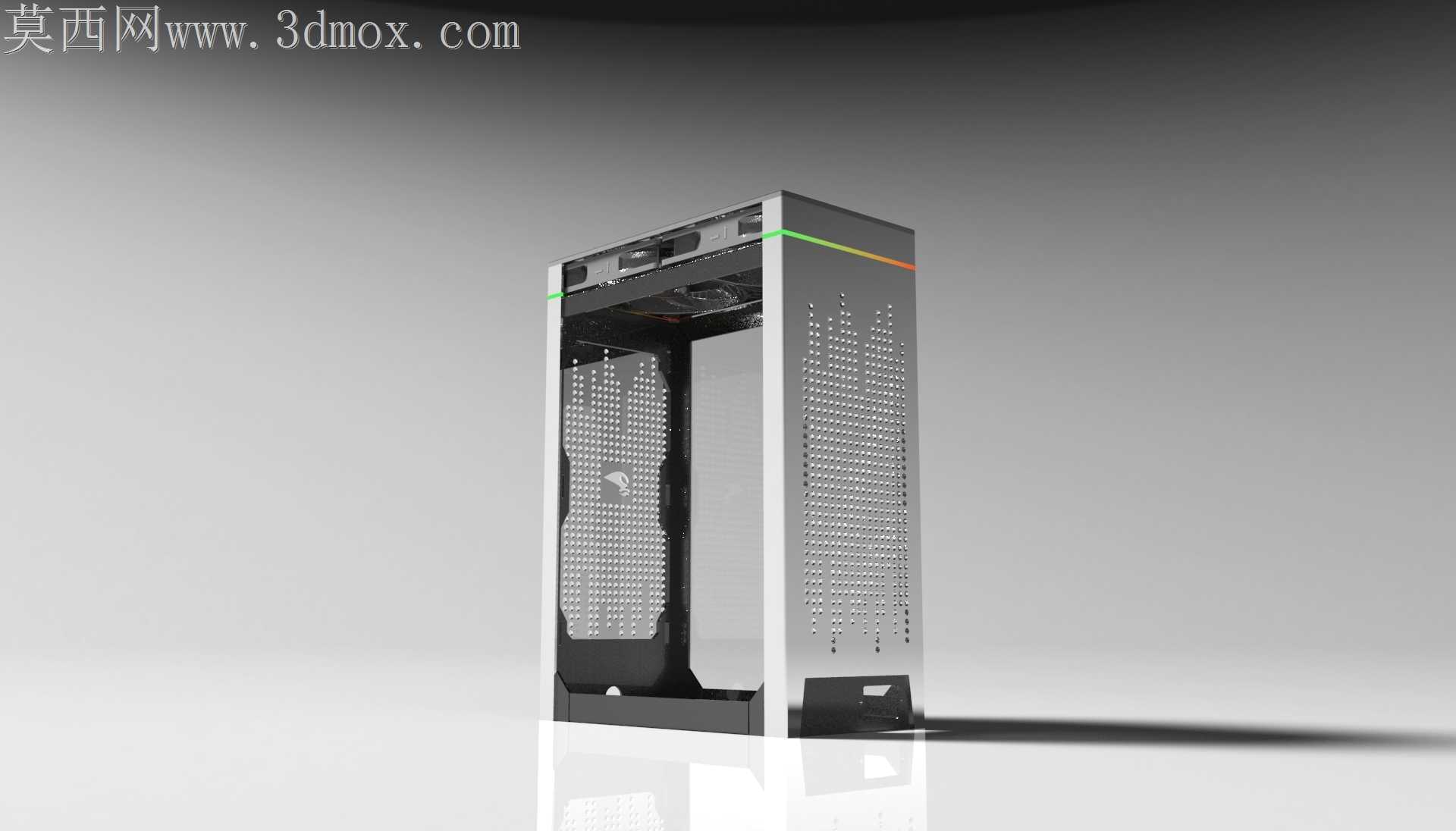

小体积机箱的散热风道冲突一直是DIY装机领域的核心痛点，传统A4规格ITX机箱为压缩体积，往往采用风扇直吹的短风道设计，高负载下显卡与CPU的热量容易在狭小腔体内堆积，出现热风倒灌、硬件降频的问题，这款双冷结构机箱直接砍掉了常规的240规格AIO风扇位，改用垂直贯通的冷排通道设计，从根源上规避了冷热风混流的隐患。冷排通道沿机箱内侧立柱垂直布置，冷排固定位的压铆螺母柱预留了0.2mm的装配公差，既可以兼容不同厚度的水冷排，也能避免冷排安装后与机箱侧板产生干涉，通道内壁做了微凸的导流筋条，冷排吸入的外界冷风可以顺着筋条直接覆盖CPU供电模块与显卡显存区域，不会在腔体内形成乱流。机箱整体容积控制在10.3L，内部空间的每一处冗余都做了精准压缩，SFX电源位采用下沉式设计，电源与硬盘架之间预留了8mm的走线间隙，刚好可以容纳定制模组线的弯折半径，不会出现线材挤压电源风扇、影响进风的问题。显卡安装位做了分段式的固定结构，最长可以支持310mm长度的三风扇显卡，显卡尾部的固定支架做了可调节的腰型孔，不同厚度的显卡都能找到合适的固定点位，避免运输过程中显卡PCB出现弯曲变形。硬盘位采用侧挂式设计，6个2.5英寸固态硬盘的安装位沿机箱另一侧侧板排布，硬盘与侧板之间预留了3mm的空气间隙，既可以借助侧板的金属材质传导硬盘工作产生的热量，也不会占用核心硬件的散热风道。机箱前面板的冲孔网采用渐变式的孔径设计，进风区域的孔径更大、开孔率更高，对应冷排进风的位置，靠近IO接口的区域孔径更小，兼顾结构强度与防尘效果，冲孔边缘做了0.1mm的圆角处理，不会割伤装机时的操作手指。机箱顶部的IO接口区域做了下沉式的防水沿，少量泼溅的液体会顺着防水沿流到机箱外部，不会渗入内部接触硬件。机箱的框架采用拼接式的钣金结构，所有折弯处都做了清角处理，拼接缝隙控制在0.15mm以内，既保证了框架的结构刚性，也不会出现拼接处错位、刮花侧板漆面的问题。这种垂直双冷的结构设计，没有为了压缩体积牺牲硬件兼容性，也没有为了散热盲目扩大机箱尺寸，在小体积与散热效率之间找到了合适的平衡点，对于紧凑型ITX装机的结构设计有很强的参考价值，也能为同类小体积电子设备的散热结构优化提供可借鉴的思路。
