紧凑型ITX迷你水冷电脑机箱结构设计

这款紧凑型机箱是针对小体积高性能装机需求开发的专属硬件承载结构，主要面向桌面空间有限的高性能PC用户、便携移动工作站使用者以及迷你主机DIY爱好者群体，可适配家庭影音娱乐主机、小型电竞游戏主机、便携内容创作工作站等多种使用场景，能够在极小的桌面占用空间内，满足高性能硬件的安装与稳定运行需求，解决传统大体积机箱摆放占空间、搬运不便的痛点。

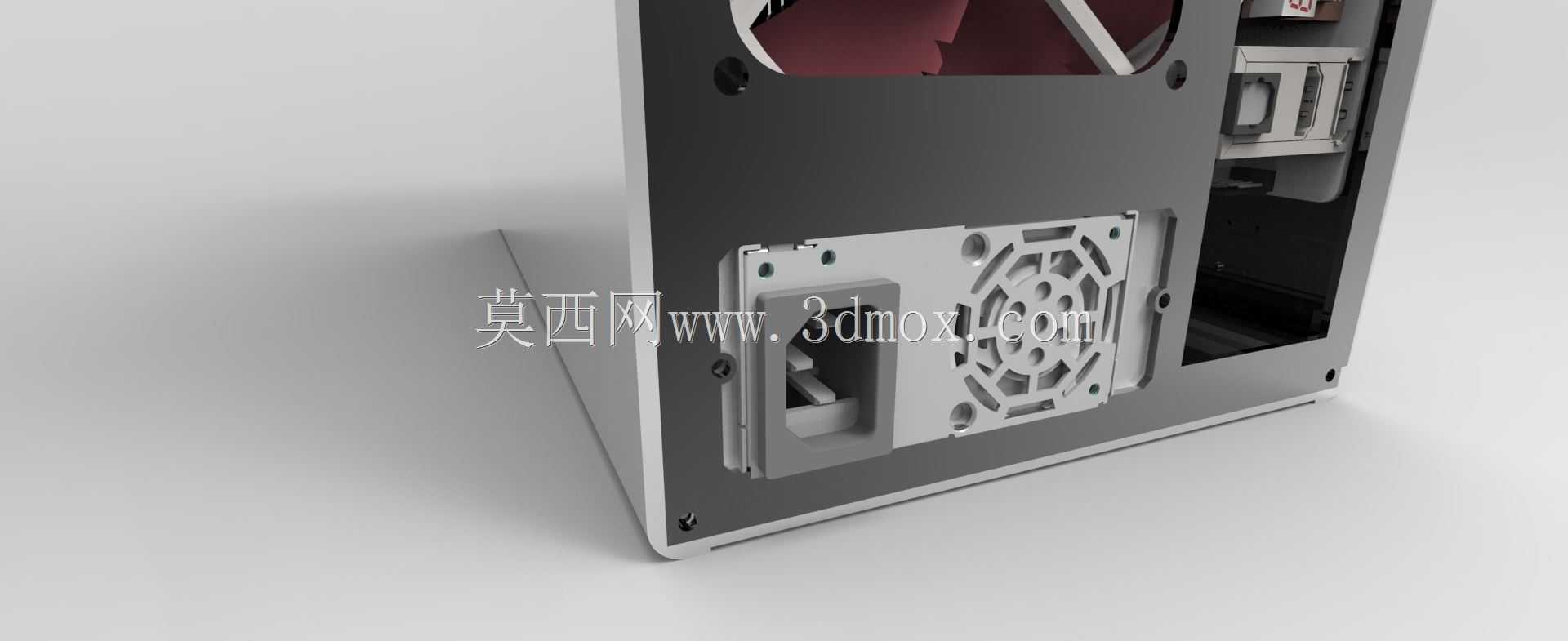

在功能特性设计上，这款机箱作为精简优化版本，核心设计思路是在严格控制外形尺寸的前提下，最大化挖掘内部空间利用率，平衡硬件兼容性与散热能力。机箱整体三维尺寸控制在320*250*160mm，属于典型的小体积ITX机箱范畴，安装边界经过精准测算，仅支持ITX或UTX规格的迷你主板，避免了大主板占用过多内部空间导致其他硬件无法排布的问题。电源适配方面，机箱同时兼容1U规格SFX电源与1U FLEX电源，这两类电源均为小尺寸电源品类，能够大幅缩减电源仓的占用空间，为散热模块与长显卡留出充足的安装余量。

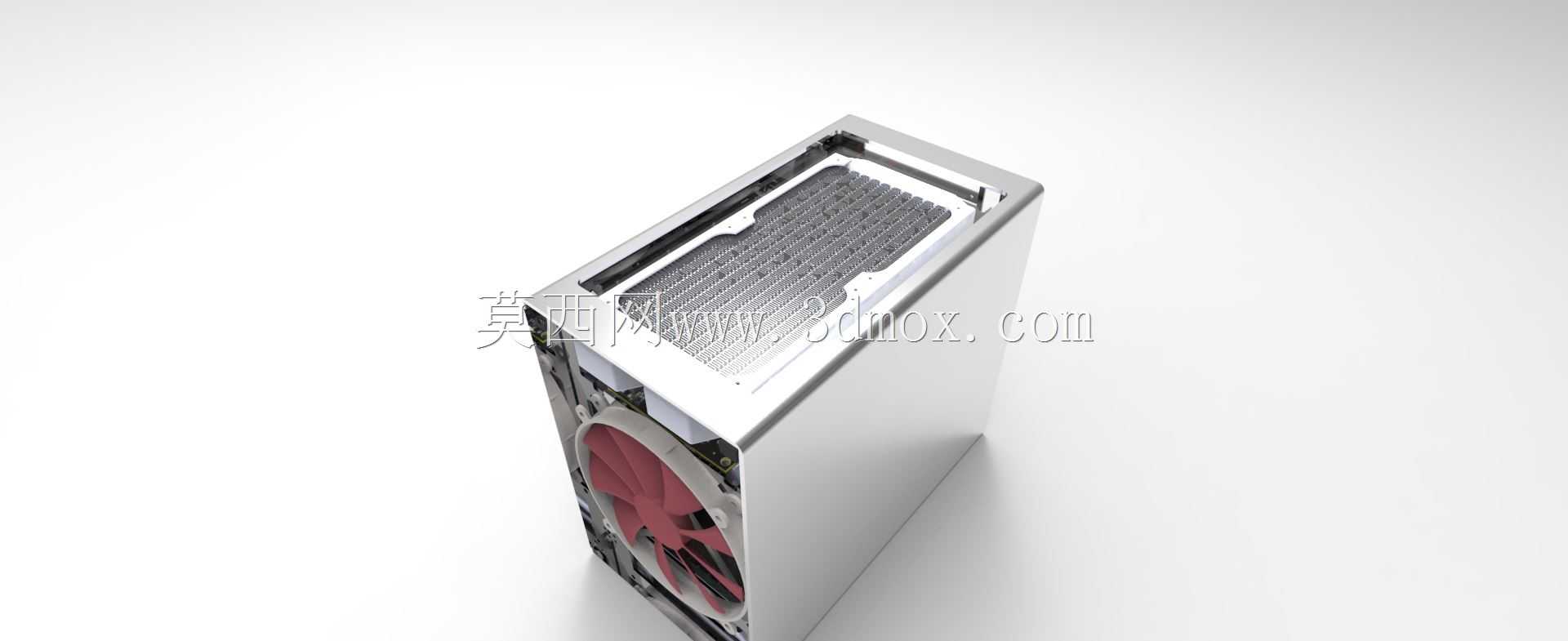

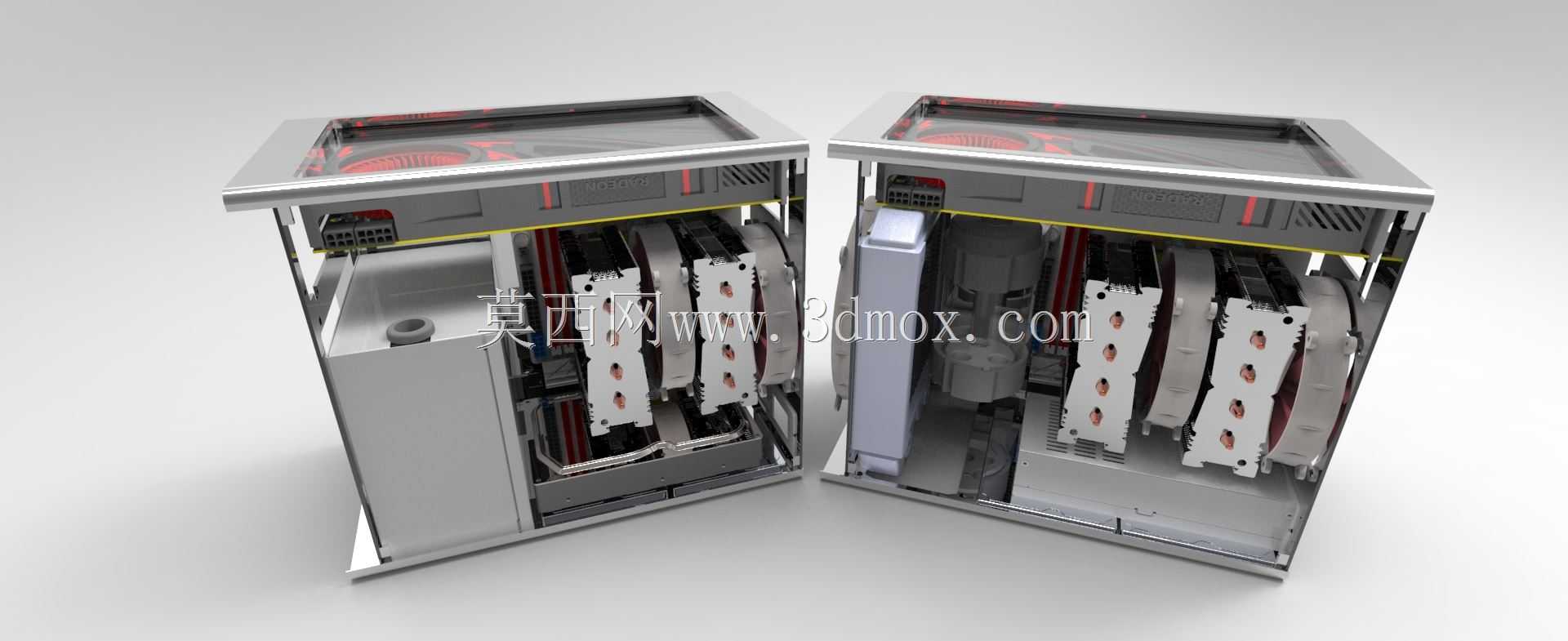

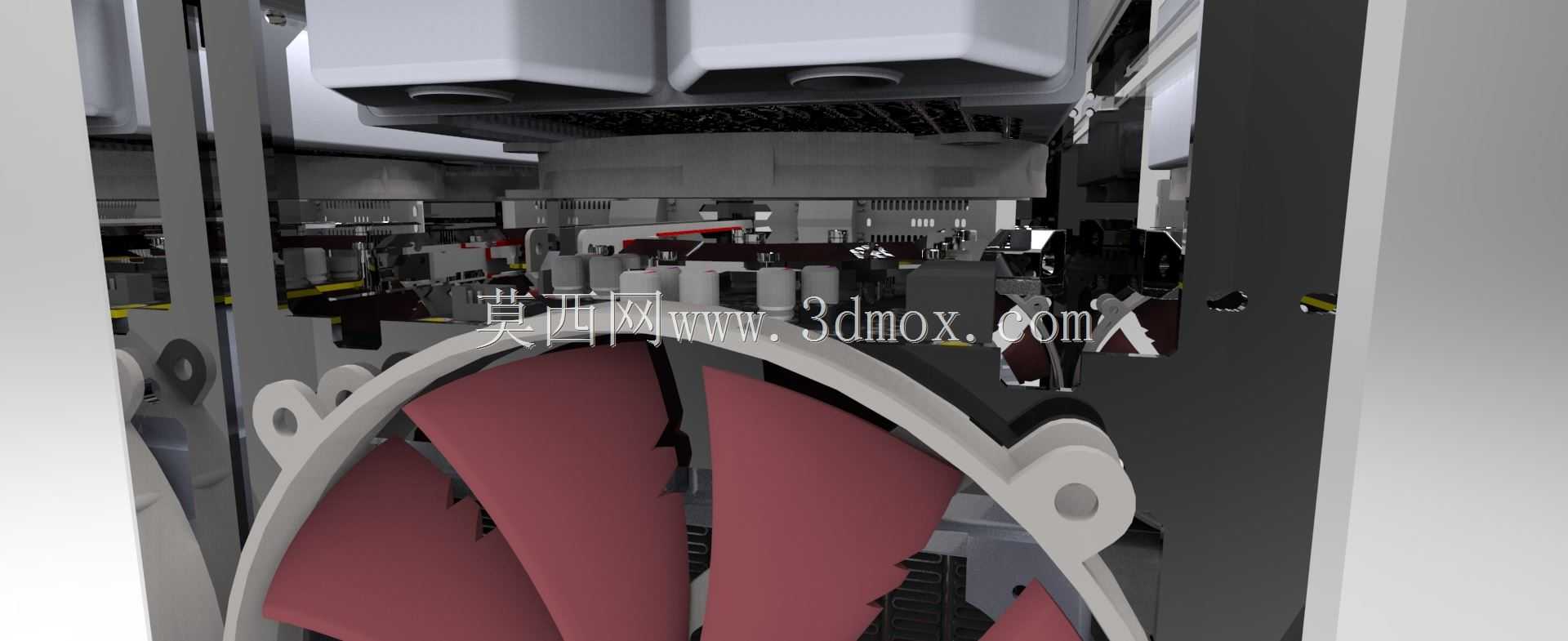

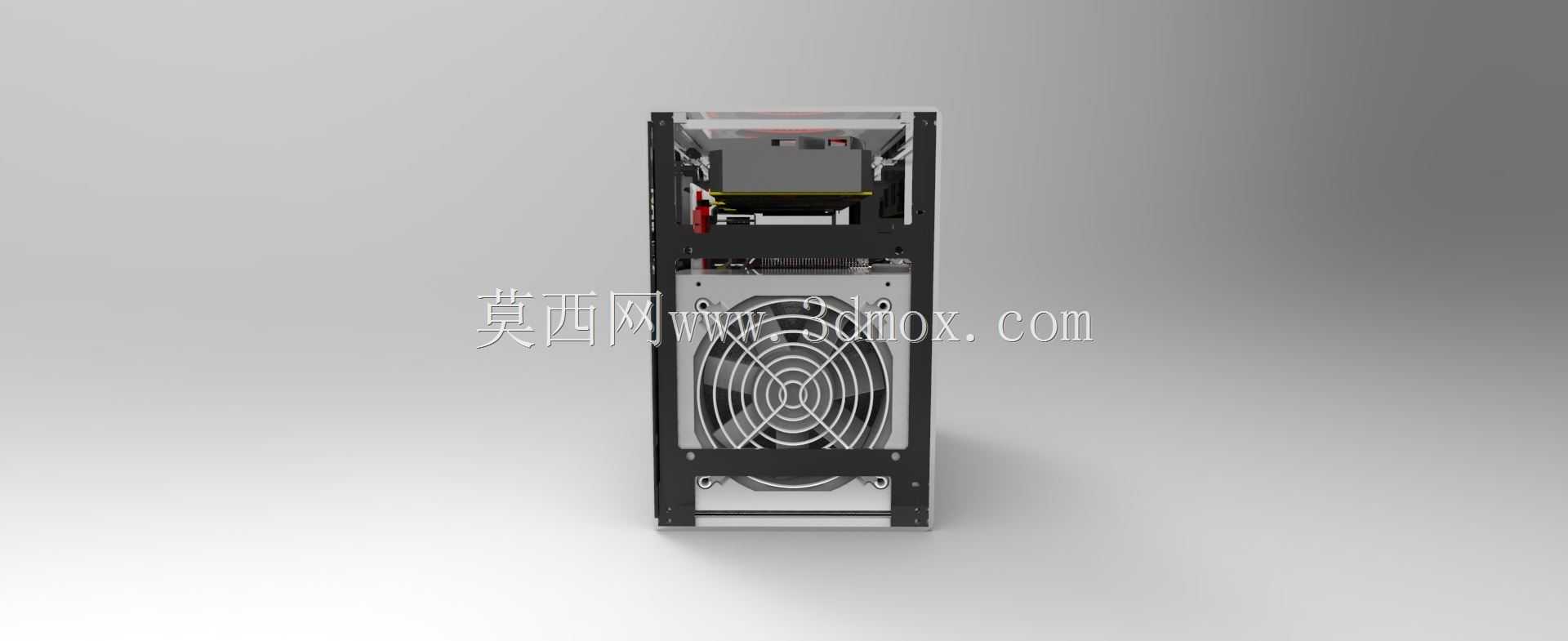

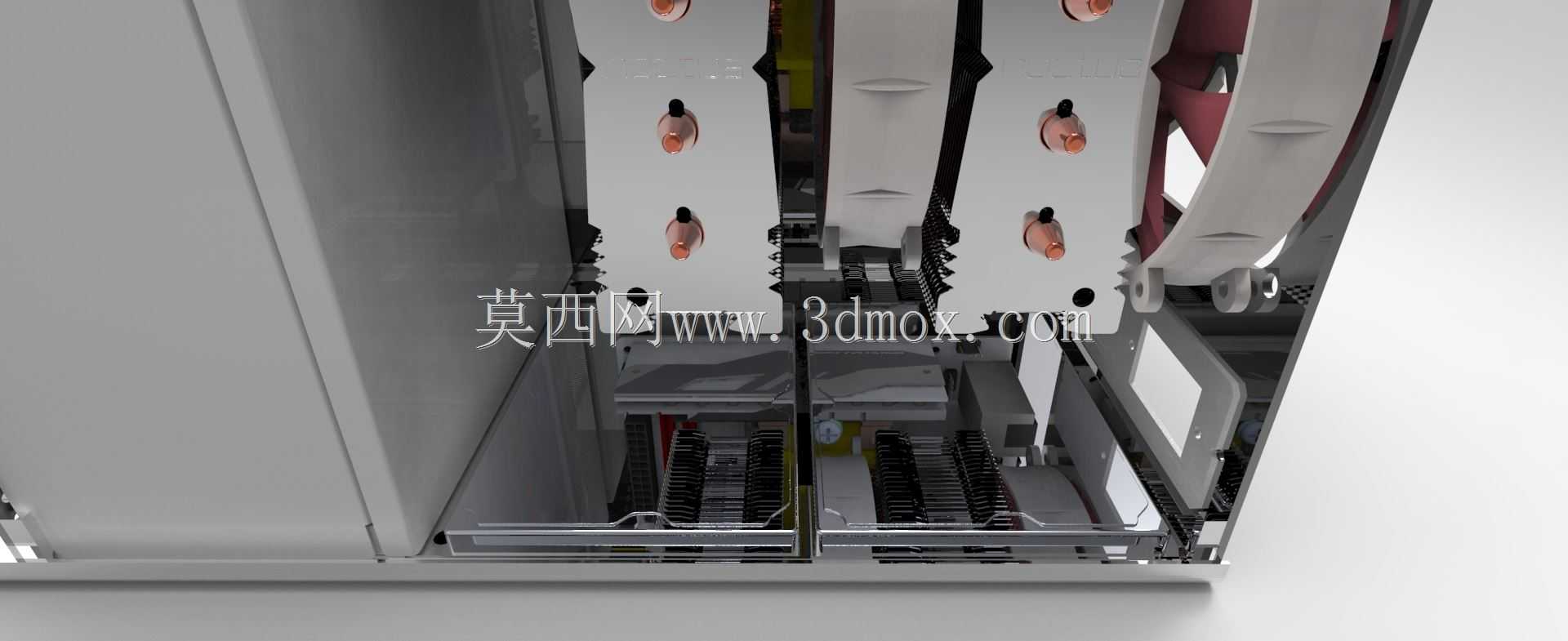

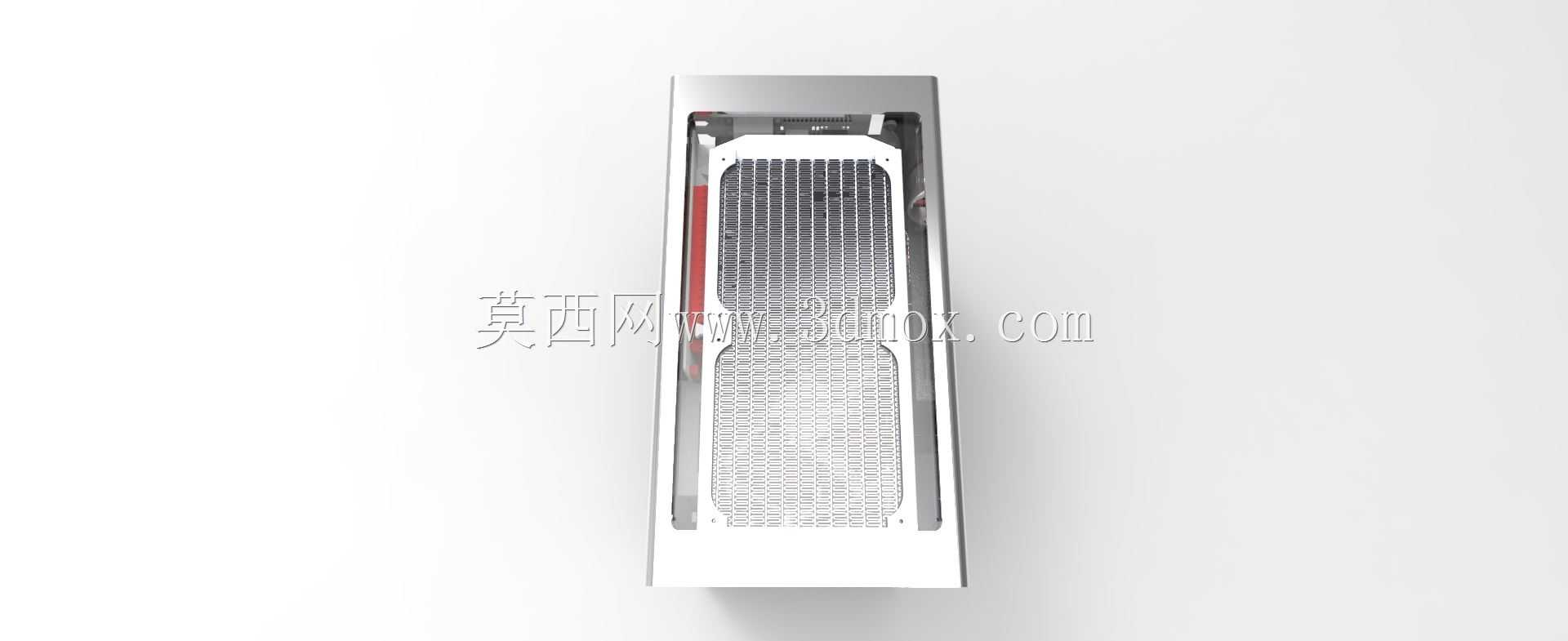

散热系统的布局是这款机箱的设计核心，为了避免小机箱常见的积热、硬件降频问题，设计阶段针对不同硬件的发热区域做了独立的风道规划：冷排位支持两种安装方案，既可以安装3*240规格的水冷排，也可适配2*240+1*120的水冷组合，能够覆盖CPU、显卡两大核心发热源的水冷散热需求，满足高端硬件的满载散热要求；风冷兼容方面，机箱侧部可支持120mm规格风扇安装，正面预留90mm风扇的安装位，可组建前进后出的独立风冷风道，即使不使用水冷方案，也能保证箱内空气快速流通，带走硬件堆积的热量。

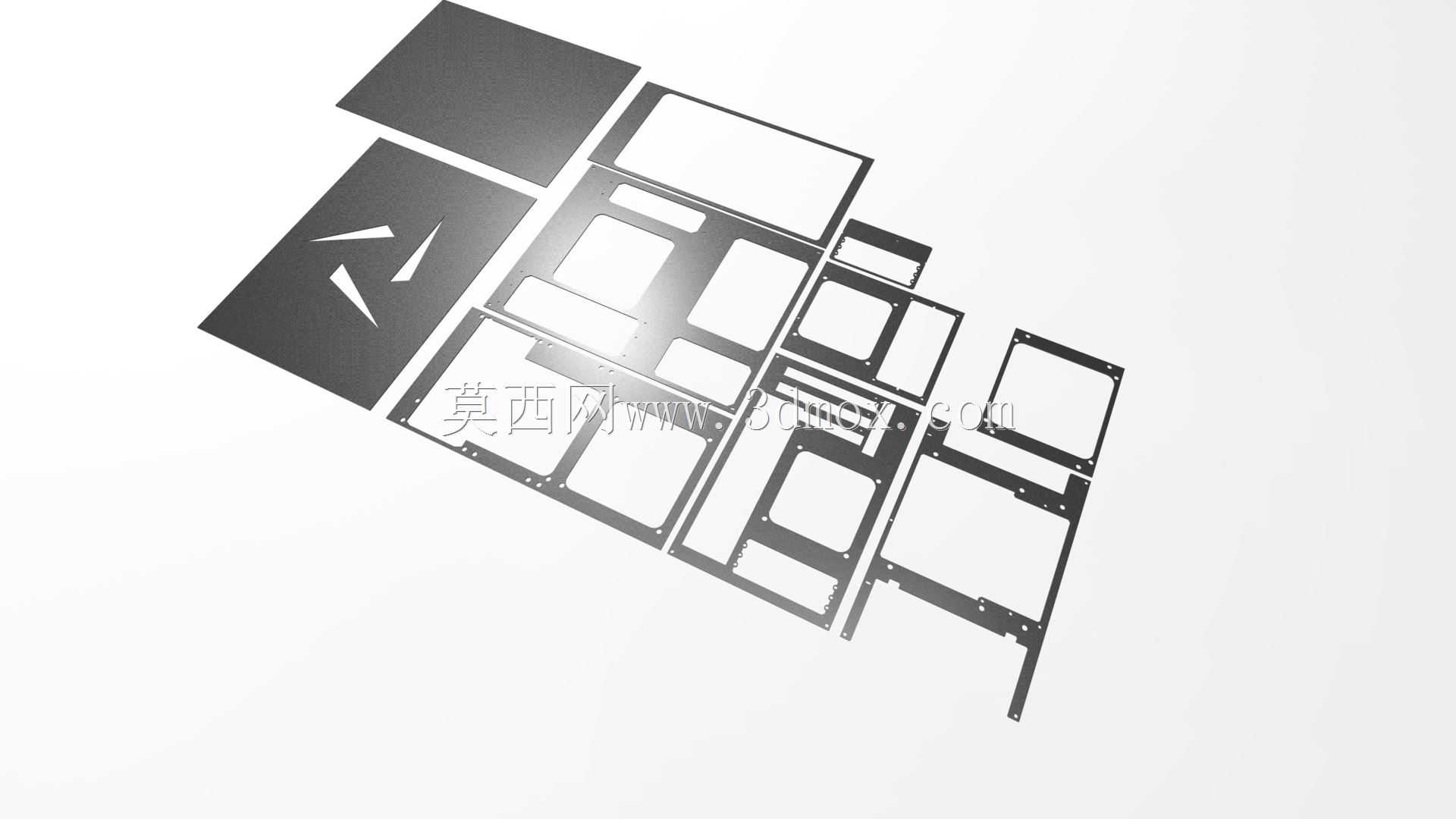

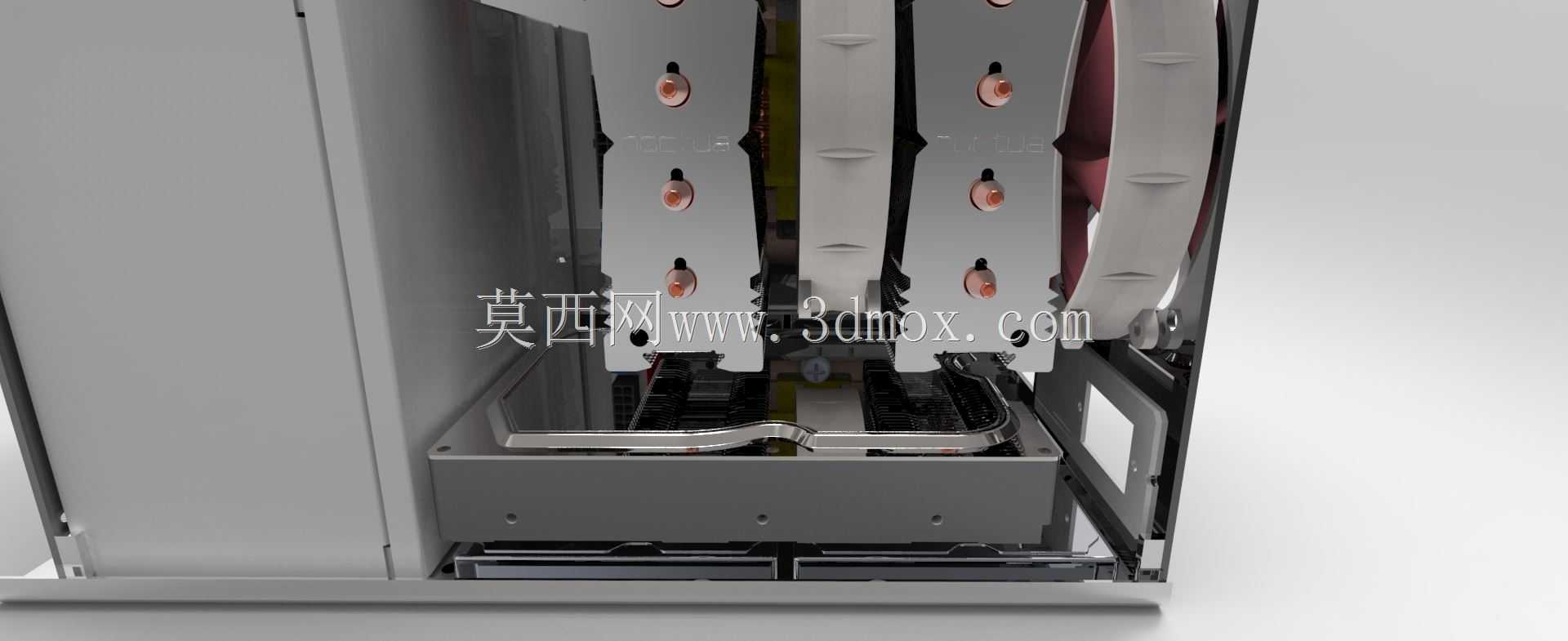

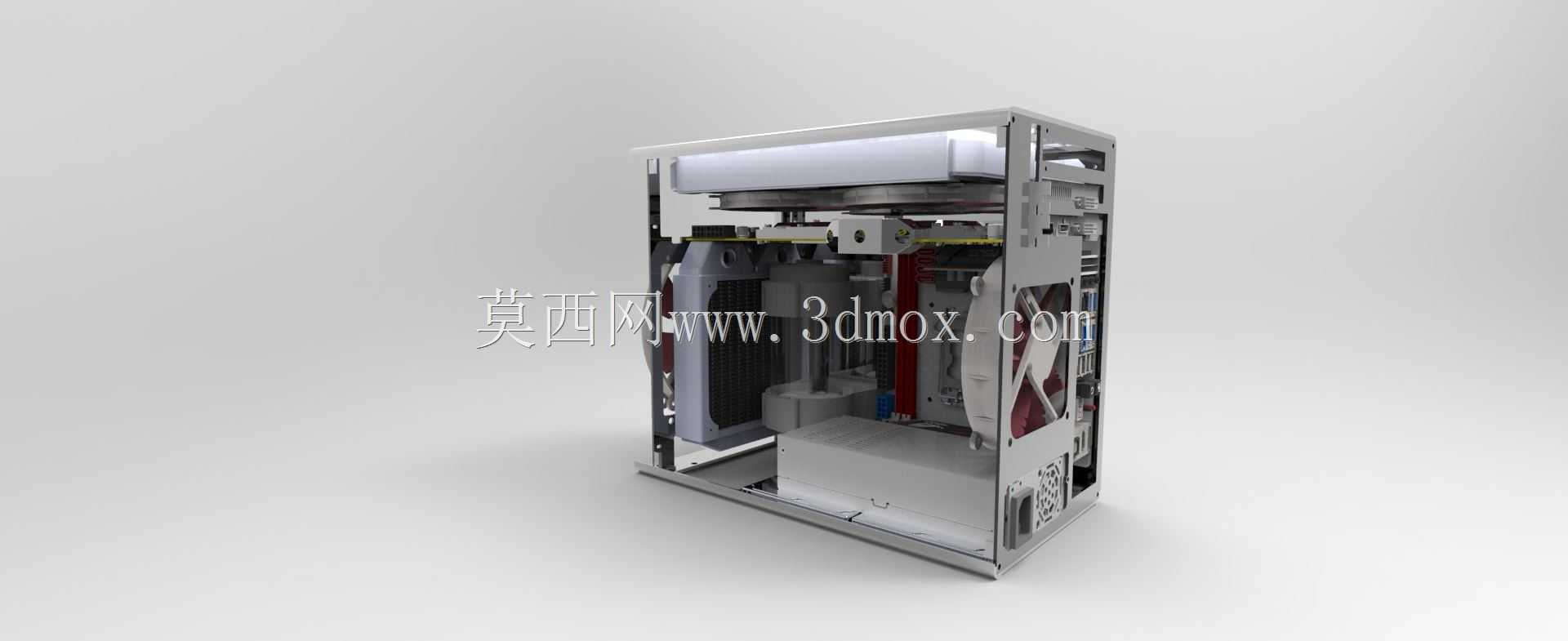

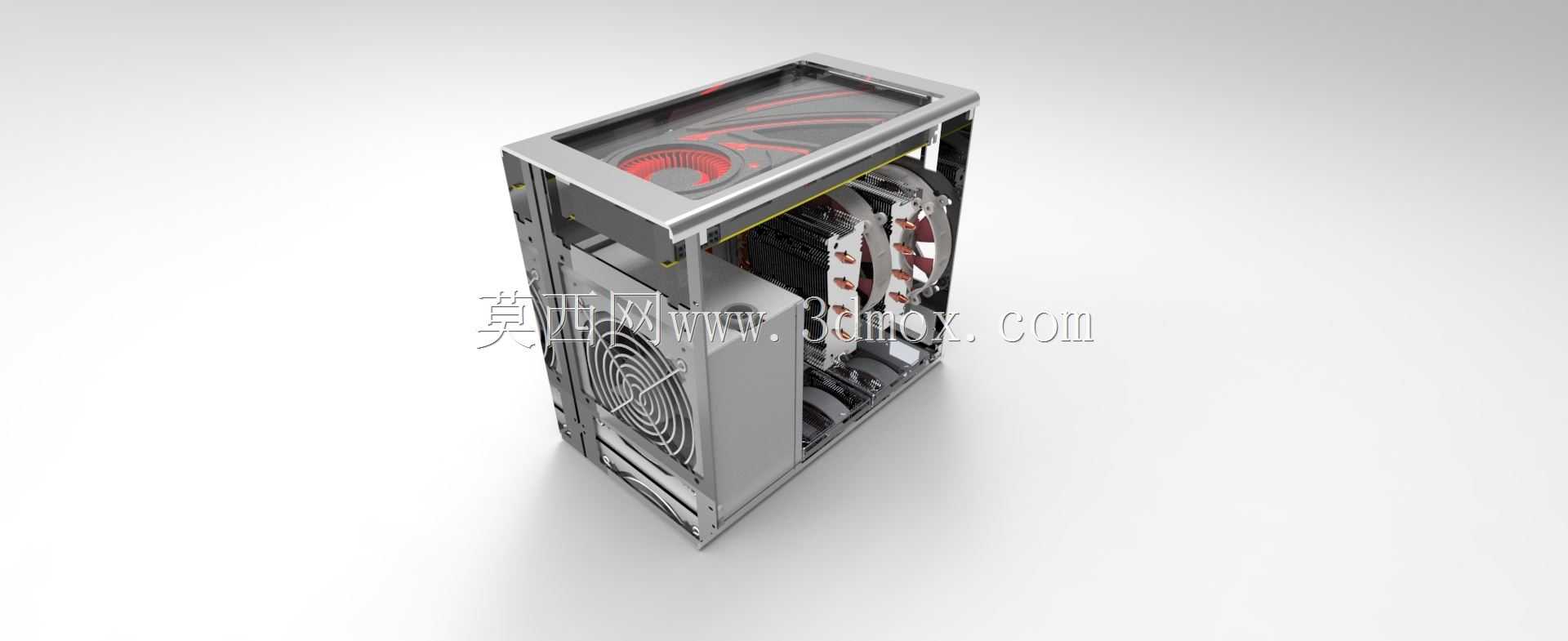

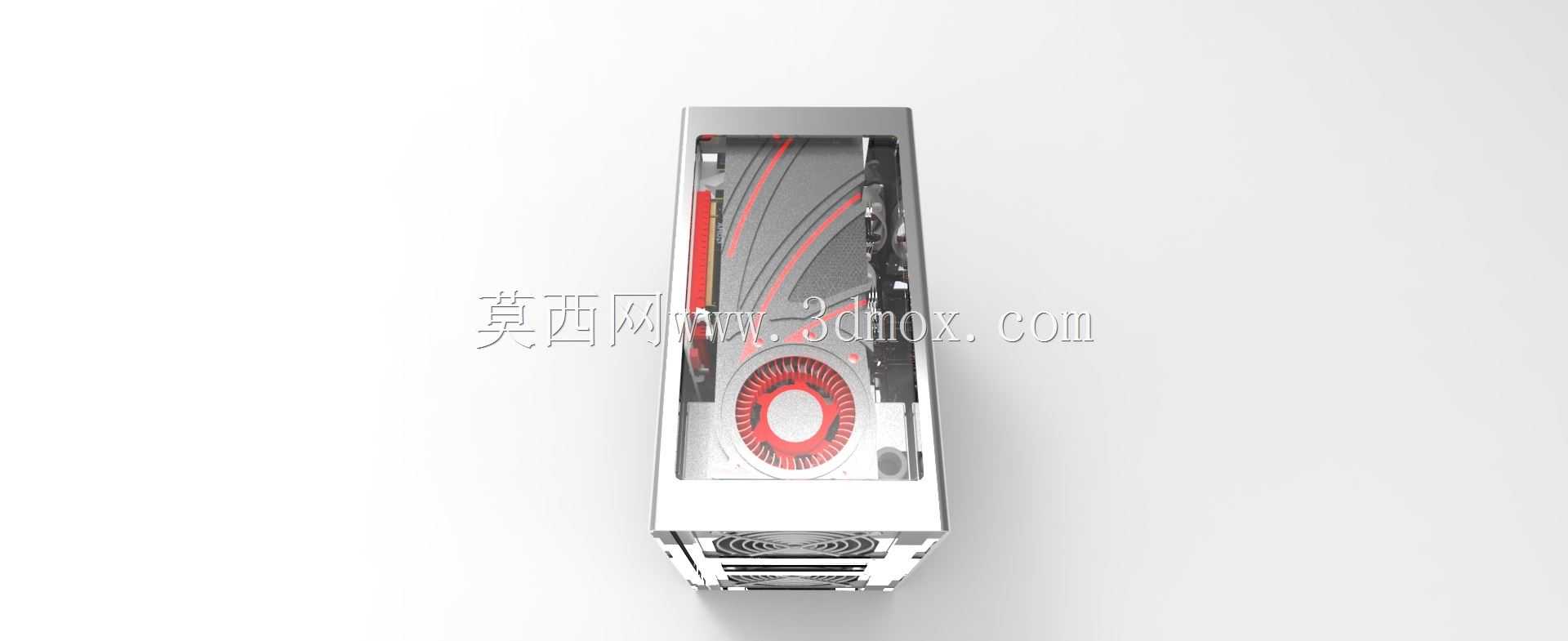

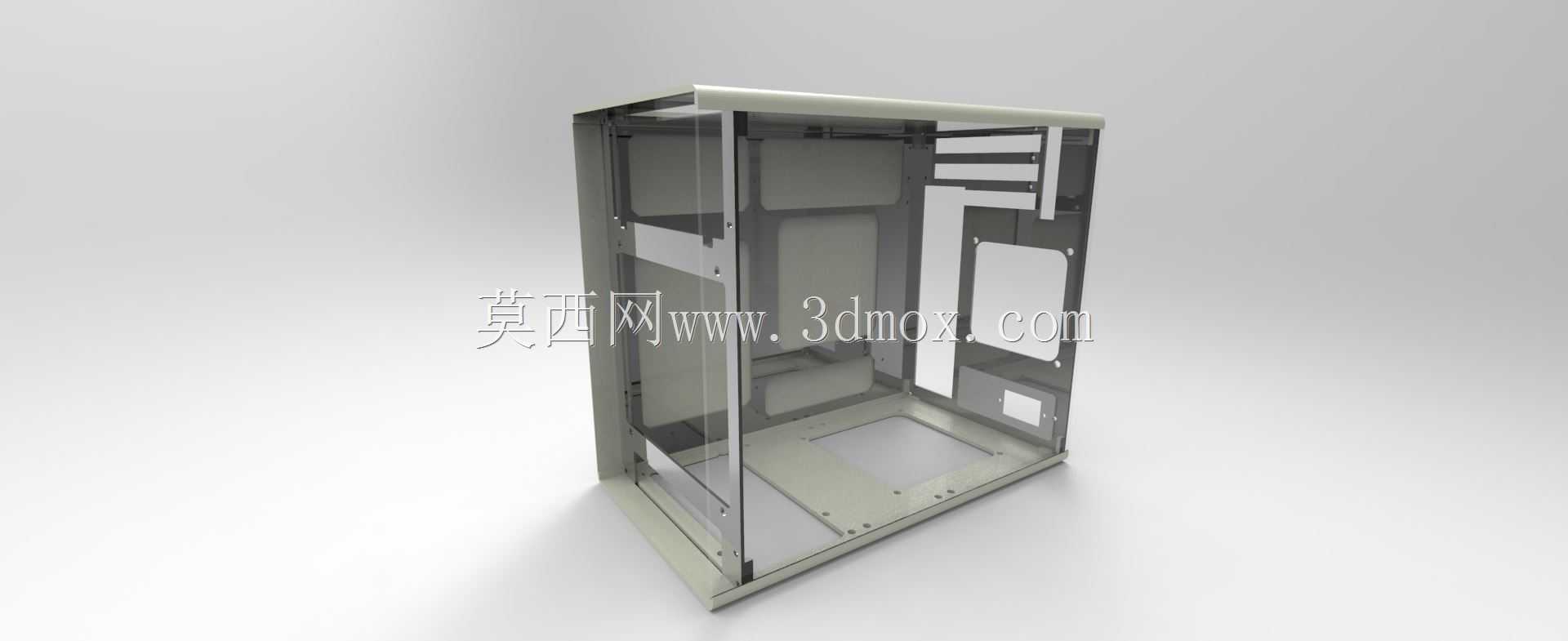

硬件兼容边界上，机箱针对显卡安装做了专门的空间优化，最大可支持长度300mm的图形显卡安装，能够覆盖绝大多数消费级游戏显卡与专业图形卡的尺寸需求，不会因为机箱体积限制用户的显卡性能选择；CPU散热区域的最大冷却高度预留135mm，可兼容多数塔式风冷与薄款水冷头，不会出现散热器顶侧板的安装问题。整体结构采用框架式排布，将电源位、硬盘位、主板位、冷排位做了分层错置设计，既保证了结构强度，又避免了硬件安装时的位置冲突，同时预留了合理的走线空间，方便用户整理线材，保证内部风道不受杂乱线材的阻挡。外观采用简约金属框架搭配侧透设计，既可以展示内部硬件与灯效，金属材质也能保证机箱整体结构强度，避免小机箱容易出现的形变问题。
