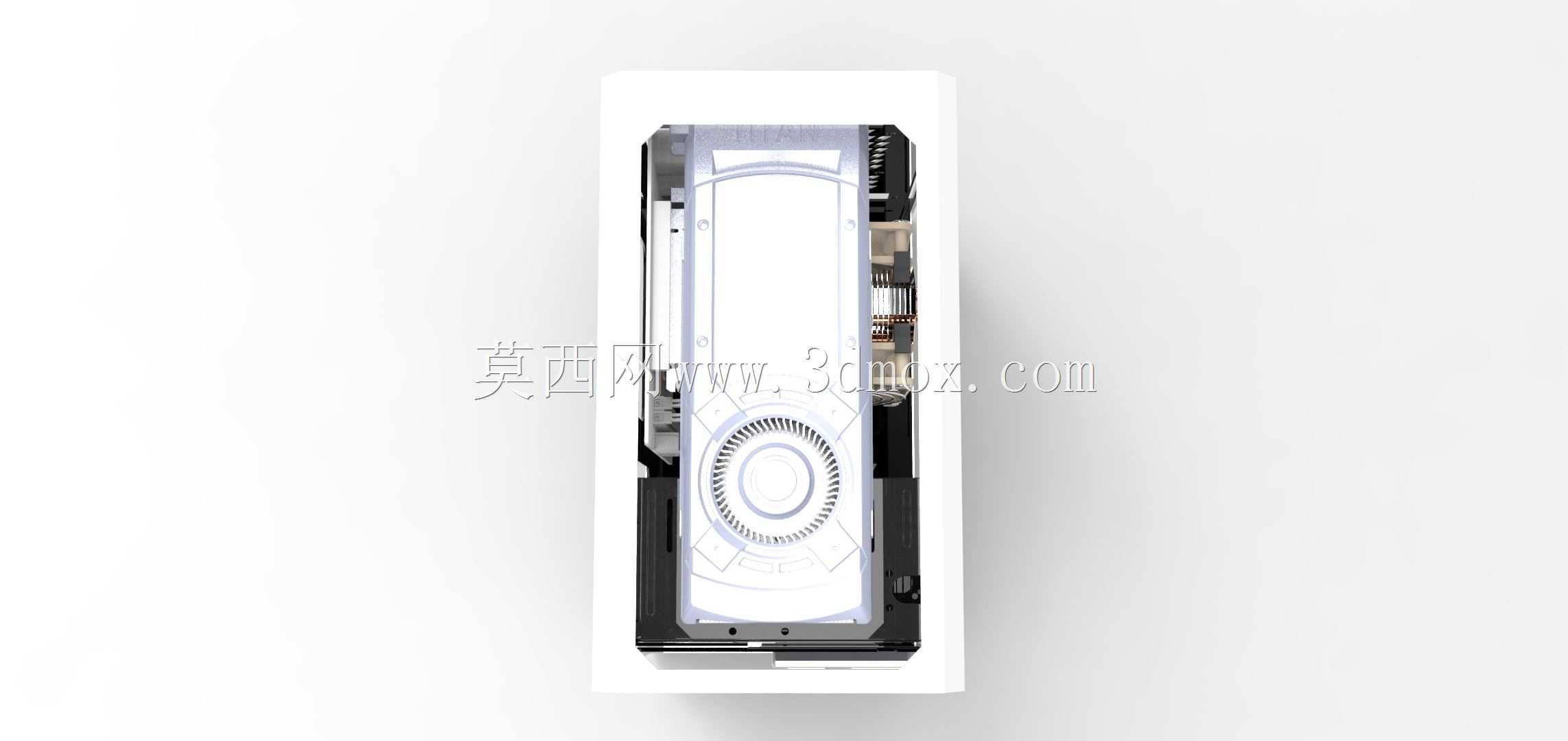

紧凑型P3弹头结构电脑机箱结构设计

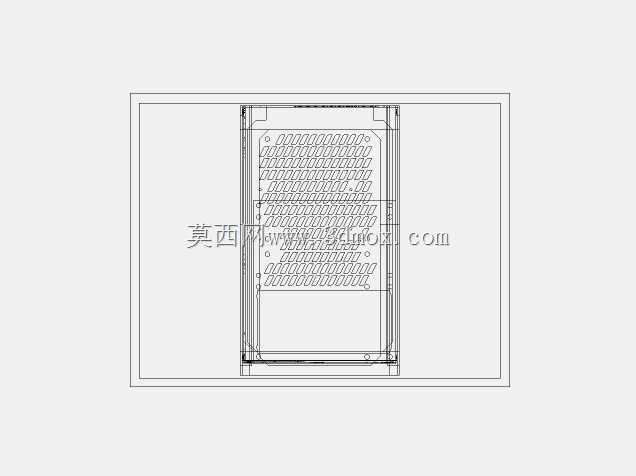

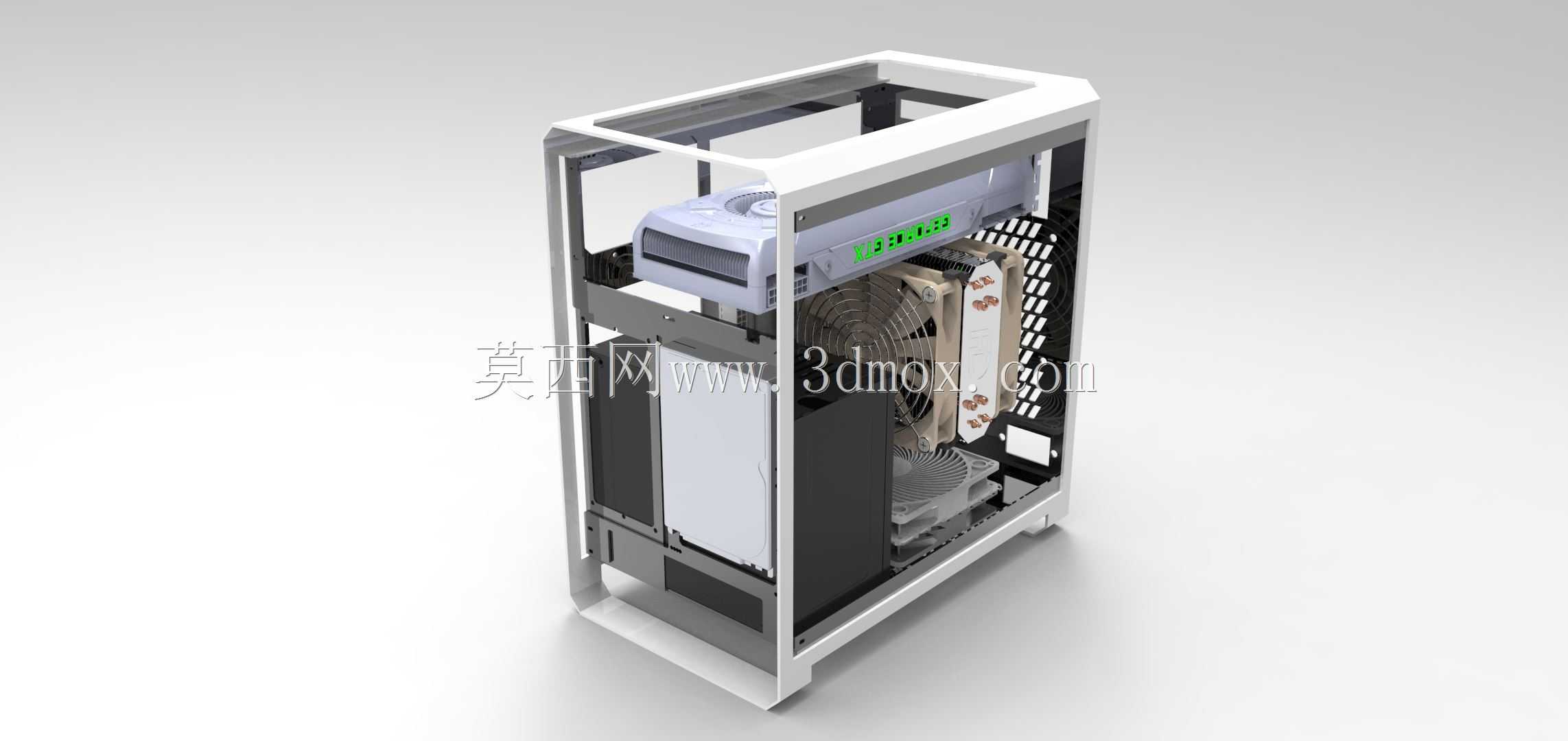

这款紧凑型机箱的设计，瞄准小体积桌面装机、ITX平台搭建的细分应用场景，针对当下用户对桌面空间占用小、硬件兼容性不妥协的装机需求开发，可覆盖家用办公主机、轻度游戏桌面主机、便携移动工作站等多类装机场景，解决传统小机箱硬件兼容差、散热冗余不足、安装空间局促的普遍痛点。从实际用途来看，该机箱作为电脑硬件的承载防护结构，需要为核心硬件提供稳定的安装固定基础，同时构建合理的内部风道，保障各硬件长时间运行的散热效率，还要兼顾日常硬件拆装的操作便利性，避免小机箱常见的装机走线困难、硬件干涉问题。在功能特性上，这款机箱做了多维度的兼容平衡设计：三维带外壳的紧凑尺寸下，宽度控制在165mm、深度270mm、高度260mm，占用桌面面积极小，却能兼容17*20尺寸的UTX主板，同时可容纳270mm长度的全尺寸显卡，满足主流游戏显卡的安装需求；电源兼容方面，支持ATX标准160mm及以下长度的电源，无需用户额外采购特殊规格的小尺寸电源，降低装机成本；散热配置上，最高支持135mm高度的塔式散热器，同时预留了1个12025规格风扇加1个9025规格风扇的安装位，可搭建前进后出的直通风道，保障机箱内部空气流通。在另一套兼容模式下，机箱可适配24*24尺寸的MATX主板，此时可容纳300mm长度的全尺寸显卡，电源兼容ATX标准200mm及以下规格，支持SFX标准全系列散热器，搭配135mm高度塔式散热器的同时，还可扩展2个12025风扇、1个9025风扇、2个14025风扇的散热组合，甚至预留了120mm高档水泵水箱组合的冷排安装空间，可支持280标准排加120标准排的水冷布局，满足高性能平台的散热需求。设计思路上，这款机箱没有盲目追求极限小体积，而是在紧凑尺寸和硬件兼容性之间找最优平衡点，通过内部空间的分层规划，将主板安装区、电源仓、硬盘位、散热位做了无干涉的布局优化，外壳采用一体冲压的钣金结构，侧面预留大面积通风格栅，既保证结构强度，又能提升进风效率，所有安装孔位都做了公差匹配设计，避免硬件安装时出现对位不准、螺丝孔错位的问题，安装边界上严格控制各硬件的安装间隙，在不浪费内部空间的前提下，预留足够的走线空间和硬件插拔操作空间，即便是装机新手也能顺利完成硬件组装。
