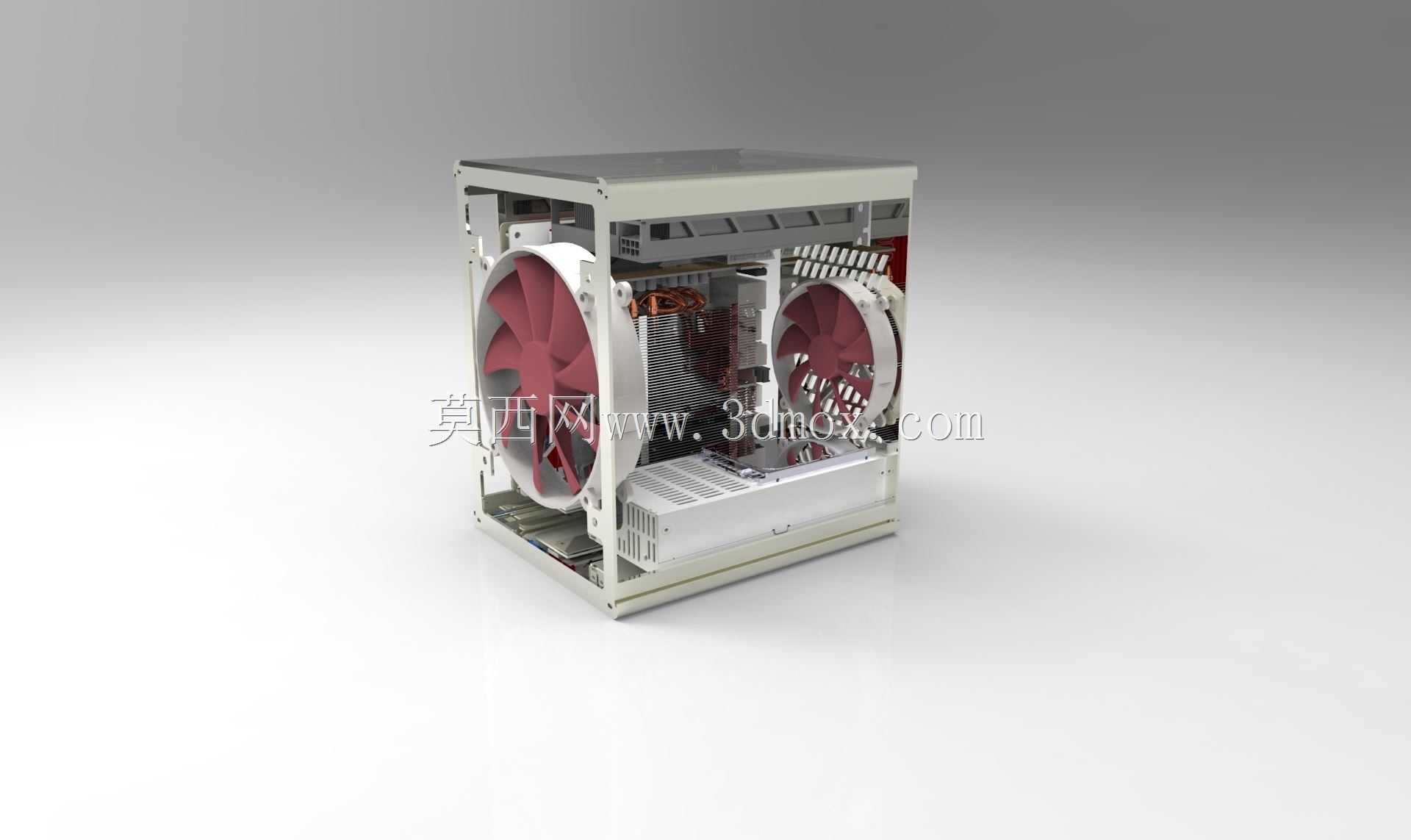

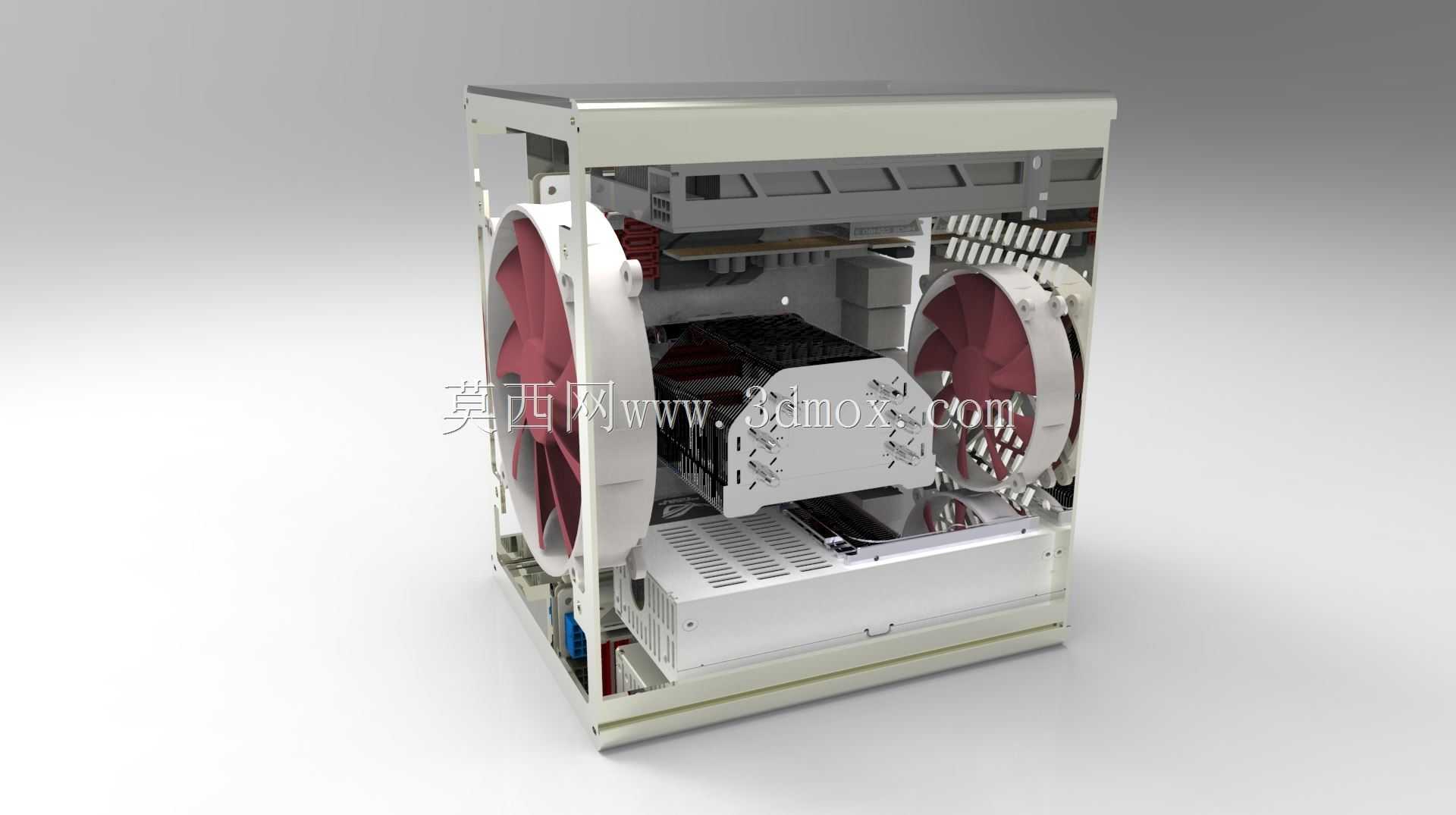

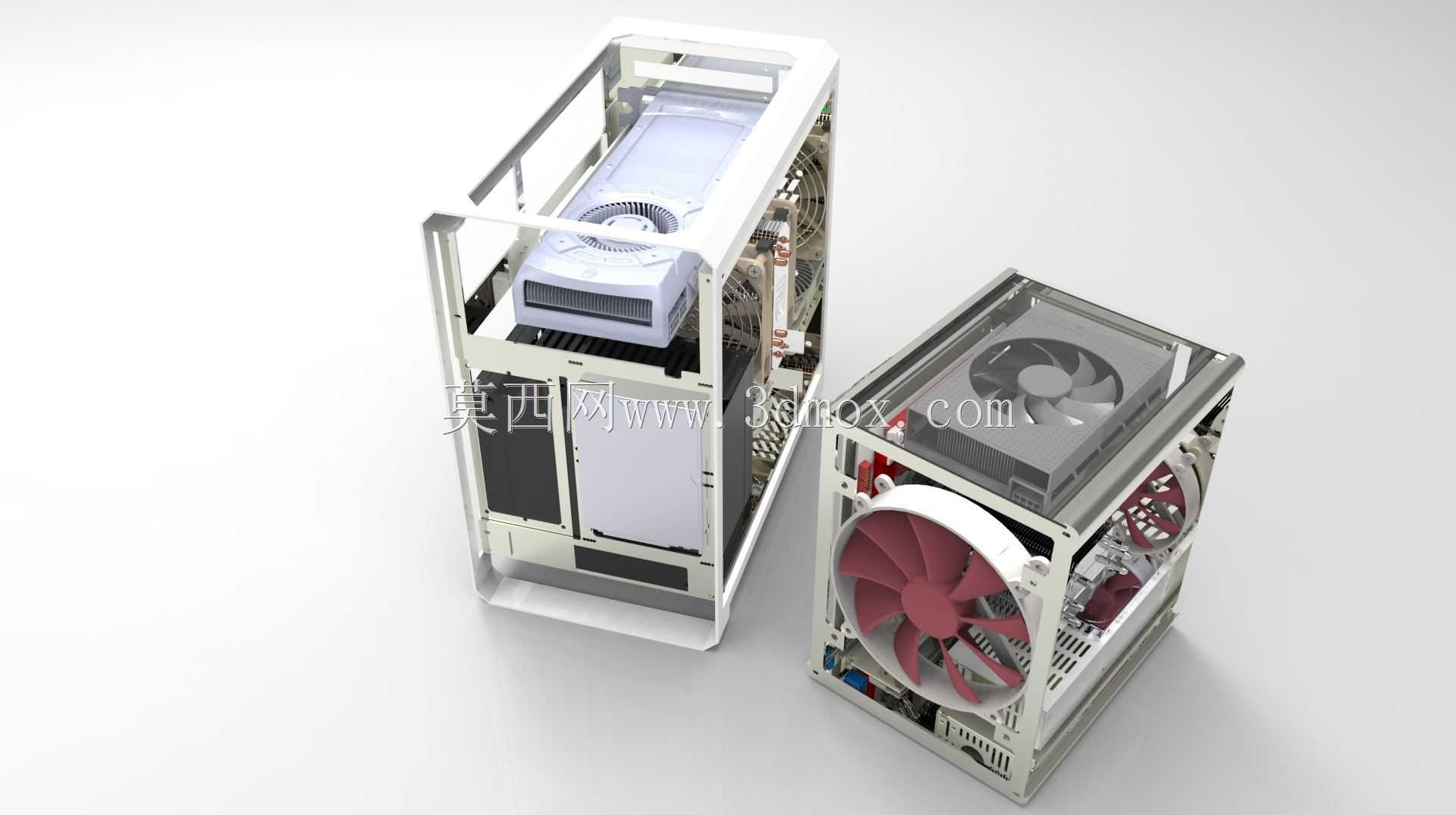

紧凑型便携ITX透明侧透电脑机箱结构设计

这款紧凑型便携机箱的设计，瞄准当下桌面空间有限、追求高性能小体积主机的用户需求，可适配桌面电竞、移动工作站、迷你客厅影音主机等多类应用场景，解决了传统大体积机箱占用空间多、搬运不便的痛点，同时兼顾了高性能硬件的散热与安装兼容性。从实际用途来看，该机箱可容纳高性能独立显卡与标准台式机处理器，既能够满足电竞玩家高帧率游戏运行的硬件搭载需求，也可支撑内容创作者进行视频剪辑、三维建模等生产力工作的硬件配置要求，小体积的特性也适合需要频繁携带主机参与线下赛事、异地办公的用户使用。在功能特性上，该机箱采用双大尺寸风冷风扇的散热布局，除了常规的直通风道设计外，还预留了垂直风道的拓展空间，可根据硬件发热情况灵活调整风流走向，确保高负载运行下处理器与显卡的热量能够快速排出，避免积热导致的硬件降频；机箱侧部采用透明材质面板，既可以直观展示内部硬件的运行状态与灯效，也方便用户日常检查硬件连接情况、快速完成清灰维护操作。从设计思路来看，研发阶段优先锁定了6.45L的超小容积目标，在极小的空间内完成了硬件安装位的合理排布，既兼容短版高性能独立显卡与mini规格主板，也适配标准ATX规格的电源，避免了小机箱必须使用特殊规格配件带来的成本提升问题；同时预留了多功能支架的安装位，用户可根据使用需求选择立式、卧式等不同摆放方式，适配不同的桌面布局场景。在外形尺寸与安装边界上，机箱三维尺寸控制在150*190*200mm，占用桌面面积极小，可轻松放置在显示器下方、桌面边角等狭小空间；内部安装边界经过精准测算，显卡长度、处理器散热器高度、电源尺寸都做了明确的限位设计，既保证硬件安装不会出现干涉，也最大化利用了机箱内部的每一寸空间，走线位也做了隐藏式规划，避免杂乱走线阻挡风道影响散热效果，透明侧面板的固定结构也做了优化，无需额外工具即可快速拆卸，方便用户进行硬件升级与日常维护。
