双螺杆增压器啮合转子组件三维设计

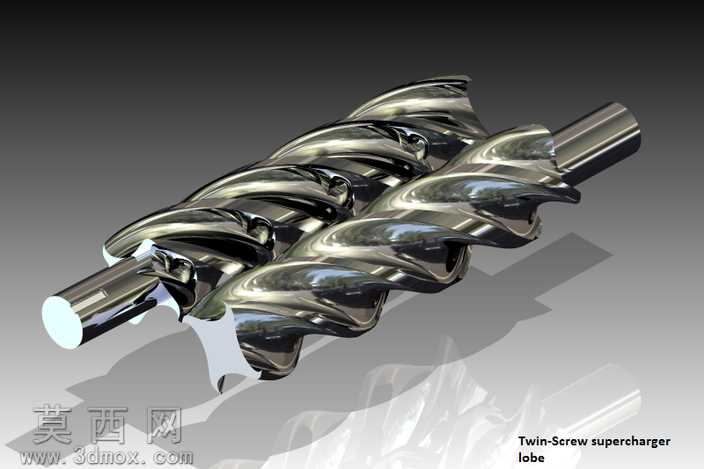

本作品为双螺杆增压器核心啮合转子组件的三维建模成果，建模阶段依托Autodesk Inventor平台完成全参数化设计，首先针对双螺杆转子的复杂螺旋曲面特征，通过建立螺旋线基准轨迹、逐段拟合型线截面的方式构建基础曲面，严格匹配螺杆转子啮合的型线共轭要求，保证阴阳转子啮合间隙控制在合理公差范围内，避免运转过程中出现干涉或泄漏问题。建模过程中对转子的轴段、定位台阶、端面结构均做了精细化还原，每一处倒角、退刀槽结构都按照实际加工工艺要求进行特征创建，确保模型可直接对接后续的工程图导出、加工仿真环节。材质与渲染阶段，为还原金属转子的真实质感，赋予模型抛光合金钢材质，调整金属材质的反射率、粗糙度参数，模拟经过精磨加工后的金属表面高光与漫反射效果，场景采用渐变灰色背景配合定向打光，通过主光源勾勒螺杆螺旋曲面的流畅轮廓，辅助光源补全暗部结构细节，清晰展现阴阳转子交错啮合的空间结构关系，渲染输出的效果图能够直观呈现转子的螺旋升角、齿形轮廓、啮合间隙等核心设计细节。设计思路上，围绕双螺杆增压器的工作原理，重点优化转子型线的啮合密封性，在建模前期就对转子的导程、齿头数、螺旋方向进行参数化关联，可通过调整参数快速生成不同规格的转子模型，适配不同排量的增压器设计需求；整体模型结构完整，阴阳转子的装配关系完全按照实际工作状态进行配合约束，可直接用于增压器的装配仿真、运动干涉检查以及流体仿真分析的前置模型准备，为双螺杆增压器的性能优化、结构改进提供精准的三维数字模型支撑。
