航空喷气式涡轮发动机整流机匣结构

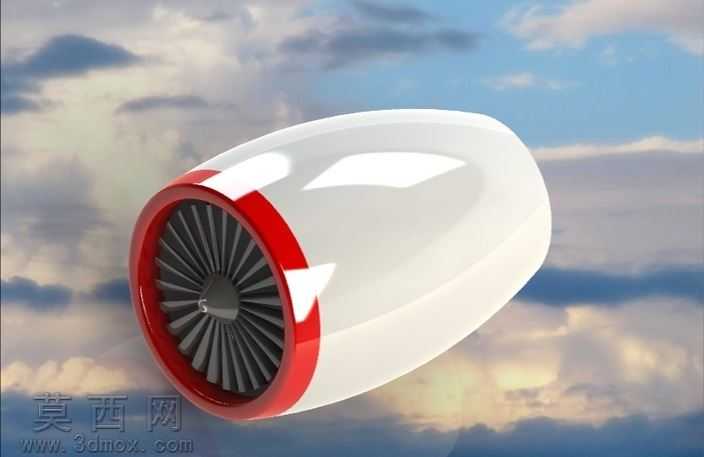

本作品为航空喷气式涡轮发动机前端整流机匣及进气风扇组件的三维建模成果，建模过程依托参数化三维设计软件完成，整体采用自顶向下的设计思路，先确定发动机进气道的气动外形轮廓，以流线型椭球曲面作为机匣外罩的基础形态，匹配亚音速进气工况下的气流导向需求，避免进气道内出现气流分离、紊流等影响推进效率的问题。建模阶段对机匣外罩的曲面做了连续曲率处理，保证曲面过渡顺滑无折角，外罩前缘的红色装饰环采用独立实体建模，与白色主壳体做精准的布尔合并运算，确保装配间隙为零，还原真机的外观分色结构。进气风扇部分采用圆周阵列建模方式，先绘制单个风扇叶片的翼型截面，通过放样命令生成带扭转角的叶片实体，叶片的扭转角度沿径向渐变，匹配不同半径位置的气流线速度差，提升进气压缩效率，再以发动机中心轴线为阵列基准，均匀阵列二十余片叶片，保证每片叶片的安装角度、形位公差完全一致。轮毂部分做了锥面过渡设计，与叶片根部做圆角融合处理，降低气流在轮毂位置的流动阻力。材质渲染阶段，机匣主体采用高光白色航空复合材料材质，调整材质的反射率、粗糙度参数，模拟航空复合材料表面的高光烤漆质感；前缘装饰环采用高饱和度红色耐磨涂层材质，添加细微的颗粒质感还原涂层的真实触感；风扇叶片采用哑光深灰色高温合金材质，调整金属度参数呈现高温合金的半哑光金属质感，轮毂中心采用深黑色耐高温金属材质，区分不同部件的材质差异。场景渲染采用高空云层背景，添加柔和的环境天光与定向补光，在机匣曲面表面形成自然的高光反射带，突出曲面的流畅造型，同时在风扇叶片缝隙处添加细微的阴影效果，强化叶片的层次感与立体感。结构设计上，机匣内部预留了风扇转子的安装空腔，机匣壁厚做了均匀化处理，既保证结构强度满足高速进气工况下的载荷要求，又控制整体重量符合航空部件的轻量化设计原则，机匣后端预留了与压气机段连接的安装法兰结构，可直接对接后续的发动机核心机建模模块，整体模型可用于航空动力科普展示、发动机结构教学演示、航空类文创场景搭建等场景。
