弹药对齐识别锁紧式圆柱连接件

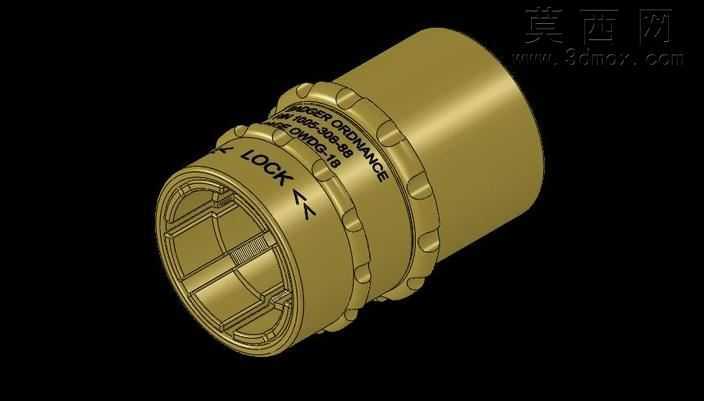

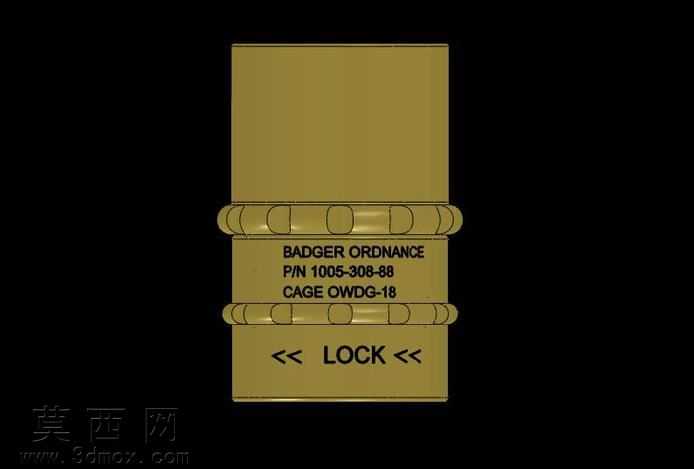

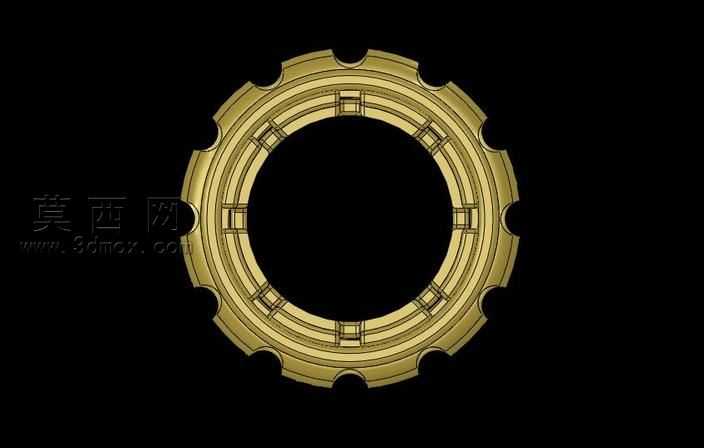

本模型采用SolidWorks进行全参数化三维建模，整体为同轴圆柱回转体结构，建模过程以中心轴线为全局基准，先通过旋转凸台命令生成主体圆柱基体，再依次完成外表面防滑凸棱、锁紧标识刻字、内部定位卡槽的特征构建。外圆周均匀分布的凸起棱边采用圆周阵列命令生成，保证各凸棱的间距、尺寸完全一致，既还原了实物的防滑操作触感，也通过等距阵列确保结构的工艺合理性；筒身表面的文字标识采用包覆特征制作，将矢量文字贴合在圆柱曲面上，精准还原“LOCK”箭头、型号编码等识别信息的位置与形态，标识深度控制在0.2mm，既保证视觉辨识度，也避免对筒体结构强度造成影响。内部结构采用多组轴向定位卡槽与径向限位凸台组合设计，建模时通过拉伸切除、镜像阵列完成内部型腔的构建，卡槽的尺寸公差按照装配配合要求设定，可实现与对接弹药组件的精准对齐卡合，保证装配后同轴度误差控制在合理范围内。材质渲染阶段采用黄铜金属材质，调整材质的反射率、粗糙度参数，还原铜质构件的金属光泽与轻微做旧质感，背景采用纯黑色突出模型主体，渲染时添加柔和的环境光与定向光源，在筒体曲面形成自然的光影过渡，清晰展现外表面凸棱、刻字与内部卡槽的结构细节。设计思路围绕防御类装备弹药组件的装配需求展开，重点优化对齐定位与锁紧防松结构，外部的箭头标识可辅助操作人员快速判断锁紧对位位置，内部的多组卡槽可在装配后限制周向转动与轴向窜动，保证连接状态的稳定性，整体结构紧凑，无冗余设计特征，所有建模参数均可直接导出用于工程图绘制与后续加工参考。
