风力发电机组主轴结构三维设计

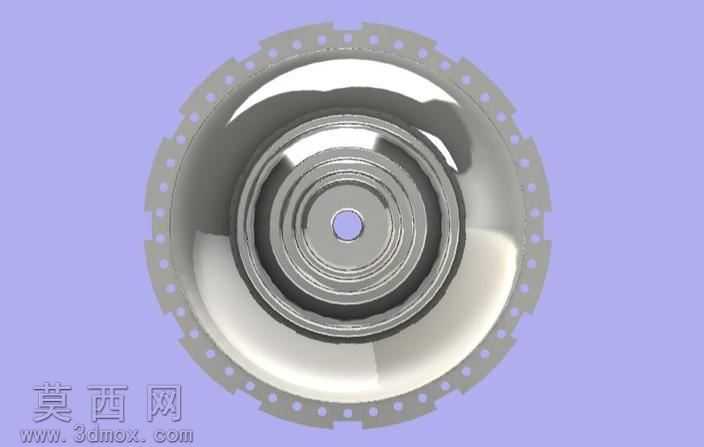

本模型为风力发电机组核心传动主轴的三维设计成果，建模过程严格遵循风电主轴的实际工程设计规范，首先通过草图绘制确定主轴各段的轴向尺寸基准：以带连接孔的法兰端为安装定位基准，依次绘制轴身各阶梯段的径向轮廓、轴端定位孔、法兰端面周向均布的螺栓连接孔特征，采用旋转凸台命令完成主轴主体结构的基础建模，再通过圆周阵列命令生成法兰端整圈的连接通孔，对轴身的退刀槽、密封配合段、轴承安装位等细部特征进行拉伸切除与倒角处理，保证各配合面的尺寸精度符合装配要求。材质设计上模拟风电主轴常用的调质合金钢材质，对金属表面进行抛光质感渲染，还原锻件加工后的金属光泽，法兰端面做细微的机加工纹理处理，区分不同加工面的质感差异，轴身配合段做亚光金属质感设置，非配合面保留均匀的金属反光效果，整体渲染采用淡紫色纯色背景突出主体结构，通过光影调整展现轴类零件的阶梯层次与曲面过渡细节。结构设计层面充分考虑风电主轴的实际受力特性：法兰端采用大直径法兰盘结构，周向均布的螺栓孔用于与风轮轮毂实现刚性连接，传递风轮转动产生的巨大扭矩；轴身采用阶梯变径设计，从法兰端向输出端逐步收窄直径，匹配不同位置的轴承、密封件的安装尺寸，同时优化轴的受力分布，降低应力集中风险；轴端中心的工艺孔设计还原了实际锻件加工的工艺特征，用于轴类加工时的顶尖定位，也可作为后期运维的注油孔位使用。设计过程中重点核对了各轴段的同轴度要求，保证法兰端面与轴身轴线的垂直度，所有连接孔的位置度均按照风电设备的装配公差要求设定，模型完整还原了该类主轴的所有结构细节，可用于风电设备的装配模拟、结构受力分析演示、加工工艺展示等场景，清晰展现了大型风电主轴从法兰连接段到动力输出端的完整结构形态，各特征的尺寸比例均参考实际兆瓦级风电主轴的参数进行等比例设计，确保结构的合理性与工程参考价值。
