可转位硬质合金盘铣削刀具结构设计

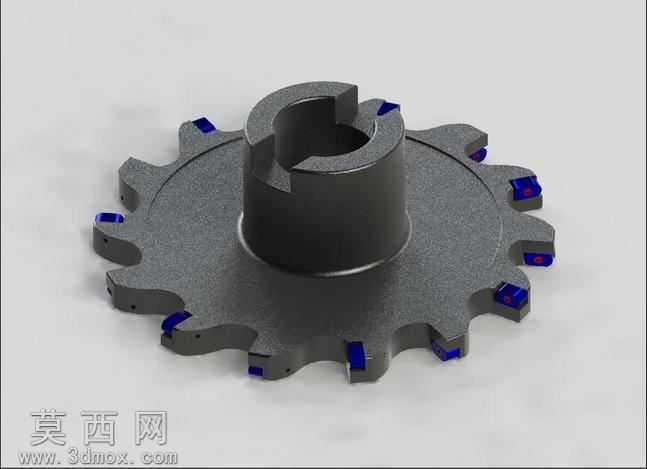

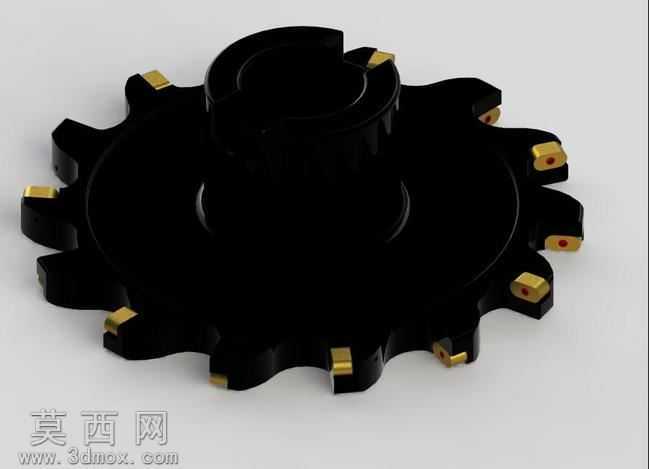

本模型为可转位硬质合金盘铣削刀具，采用三维参数化建模方式完成全结构构建，建模过程中严格遵循机加工刀具的设计规范，对刀体、安装轴孔、刀片槽、紧固结构等部分进行1:1等比例还原。首先完成刀体基体的建模，刀体采用盘式主体加中心安装毂的一体化结构，中心毂部位设计有对称键槽结构，用于和机床主轴实现周向定位，传递铣削加工过程中的切削扭矩，键槽的尺寸公差、倒角参数均按照机床刀具安装标准设定，保证装配时的适配性。刀盘外缘均匀分布多个刀片安装位，每个安装位设计有匹配硬质合金刀片的定位槽，槽体的角度经过精准计算，保证刀片安装后具备合理的前角、后角，满足铣削加工时的切削角度要求，减少切削阻力，提升排屑效率。刀片采用硬质合金材质设计，建模时对刀片的切削刃、倒角、安装定位面进行精细刻画，刀片与刀槽的配合面设置合理的贴合公差，保证刀片安装后无松动，在高速铣削工况下保持稳定。材质渲染阶段，刀体部分采用合金钢磨砂金属材质，还原刀具热处理后的哑光金属质感，表面添加细微的喷砂纹理，模拟真实刀具的表面处理效果；硬质合金刀片部分采用带蓝紫色镀膜的硬质合金材质，还原涂层刀片的外观特征，切削刃部位做高光处理，突出刃口的锋利质感。结构设计上，刀片采用可转位式结构，当单个切削刃磨损后，可松开紧固结构转动刀片更换新的切削刃继续使用，无需重磨刀体，大幅提升刀具的使用寿命与加工效率；刀盘上的刀片安装位采用等角度均匀分布设计，保证铣削过程中每齿进给量均匀，减少加工振动，提升加工表面质量。整体建模过程中对所有装配间隙、圆角过渡、应力集中部位都做了细节处理，比如刀盘与中心毂的连接部位设置过渡圆角，避免应力集中导致刀具高速旋转时出现断裂风险；刀片槽边缘设置微小倒角，避免安装刀片时出现磕碰损伤。模型可用于机加工工艺展示、刀具结构教学、铣削加工仿真等场景，完整还原了盘铣刀从基体到刀片的全部结构细节，能够直观展现可转位盘铣刀的工作原理与结构特点。
