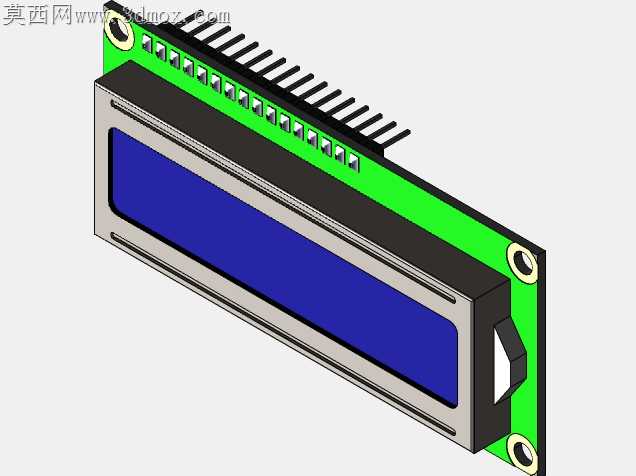

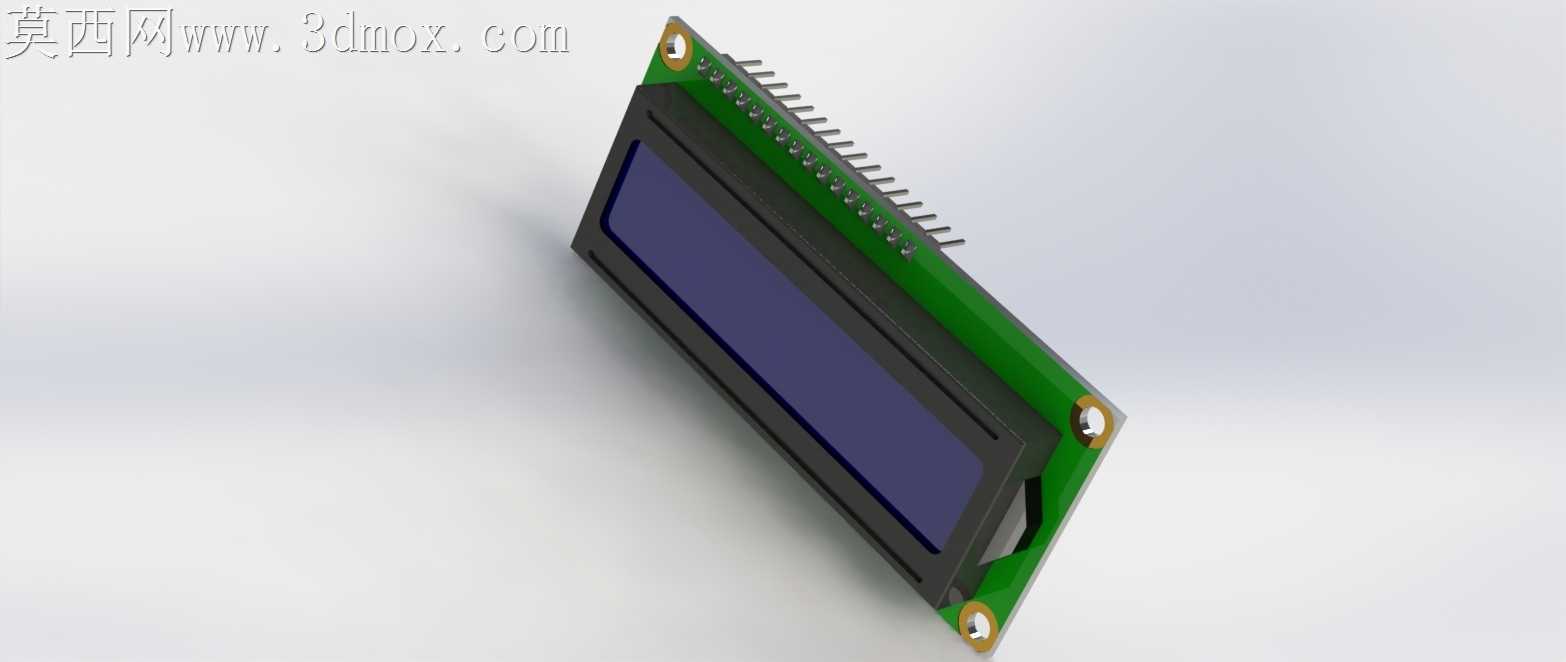

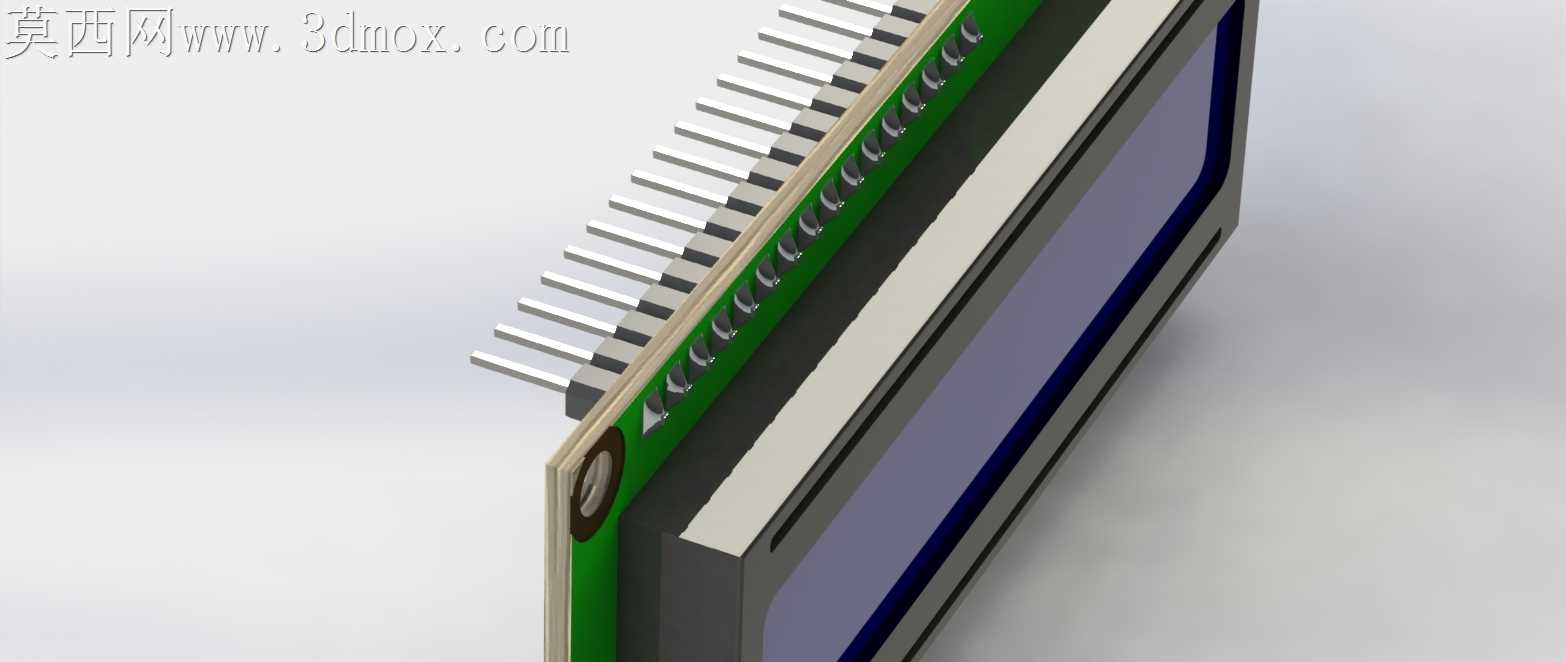

手工焊接1602液晶时最容易出现排针虚焊、屏幕偏斜的问题,根源在于PCB安装孔与排针定位边的公差匹配没做细。这款模型里PCB四个角的安装孔特意做了0.2mm的沉台倒角,既适配M2铜柱的拧入深度,也能避免波峰焊时焊锡顺着孔壁爬升到屏幕背面造成短路。屏幕边框的黑色塑料固定座和PCB之间预留了0.15mm的间隙,刚好塞进一层0.1mm厚的EVA缓冲泡棉,运输过程中遇到振动不会让玻璃屏和PCB硬接触产生裂纹,很多新手做实训作品时容易忽略这个缓冲间隙,装好的屏幕摔一次就漏液。排针的排布特意和屏幕长边平行,每根排针的根部都做了0.3mm的凸台定位,插装的时候不用反复对齐孔位,凸台卡进PCB过孔后刚好露出标准的焊盘长度,不会出现排针歪扭导致插不进面包板的情况。屏幕的视窗边框做了0.5mm的内凹台阶,贴偏光片的时候能顺着台阶定位,不会贴歪导致显示区域漏边,偏光片和液晶玻璃之间的贴合间隙控制在0.05mm,不会因为间隙过大进灰产生显示黑斑。背光部分的LED灯条藏在屏幕侧边的导光槽里,模型里导光槽的内壁做了细微的磨砂纹理处理,不用额外贴反光纸就能让背光均匀铺满整个显示区域,不会出现边缘亮中间暗的光斑问题。固定屏幕的金属压片特意做了折弯避让,不会压到屏幕侧边的驱动IC引脚,压片的弹力控制在刚好卡紧屏幕又不会压碎玻璃的程度,拆解的时候用镊子轻轻一撬就能取下屏幕,不会像廉价模块那样把玻璃掰碎。做电子竞赛实训的时候,这款模块的安装孔位完全兼容通用的传感器安装支架,不用额外打孔就能固定在智能小车、数据采集终端的面板上,排针的引脚定义顺序和市面上通用的1602模块完全一致,写好的驱动程序不用修改引脚定义就能直接用。模型里特意把屏幕的显示区域做了半透明的深蓝色材质模拟真实液晶屏的底色,渲染的时候能直观看到显示区域和边框的比例关系,做外壳设计的时候能精准开出对应的显示窗口,不会出现窗口开偏挡住字符的问题。PCB上的走线特意避开了安装孔和固定压片的位置,拧铜柱的时候不会刮破走线造成短路,每个信号引脚旁边都预留了0805封装的上拉电阻焊盘,需要做I2C转接的时候直接焊上电阻和转接芯片就能用,不用额外飞线。
