2.4英寸TFT液晶显示模块结构设计

项目分类:显示屏 发布时间:2020-06-30 ID:121077
  • 2.4英寸TFT液晶显示模块结构设计
  • 2.4英寸TFT液晶显示模块结构设计
  • 2.4英寸TFT液晶显示模块结构设计
  • 2.4英寸TFT液晶显示模块结构设计
  • 2.4英寸TFT液晶显示模块结构设计

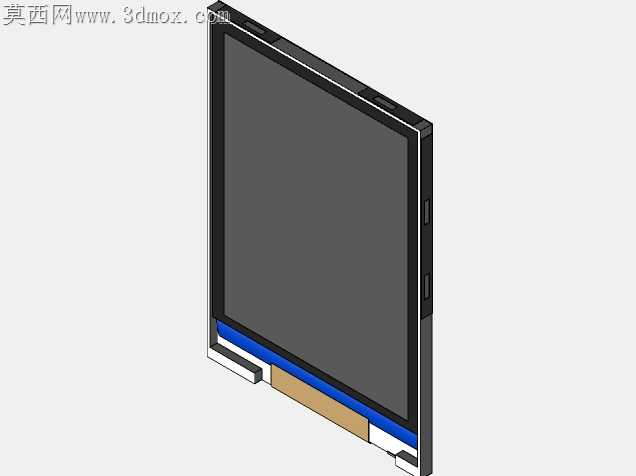

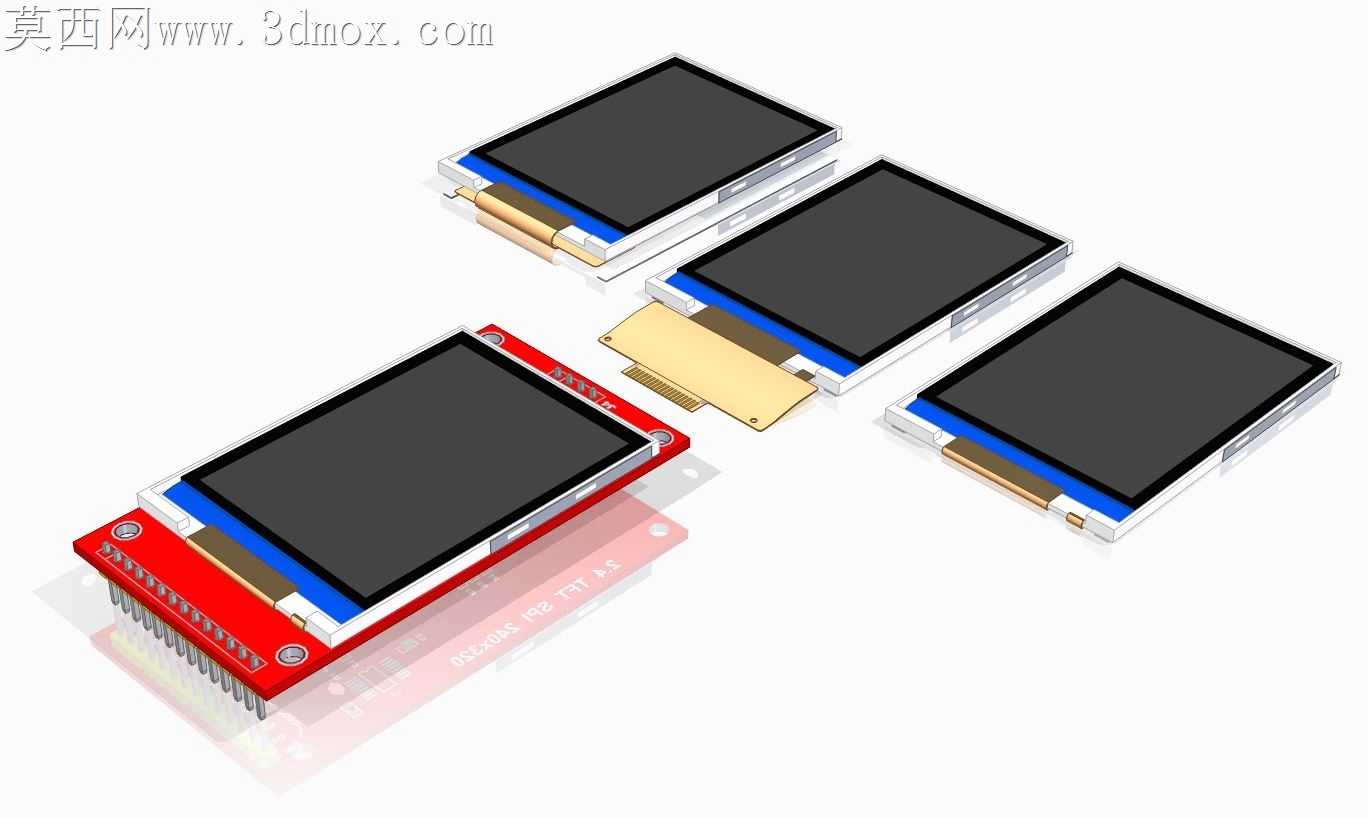

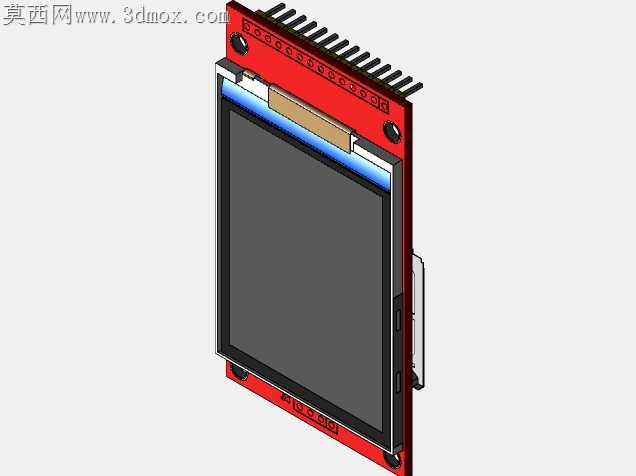

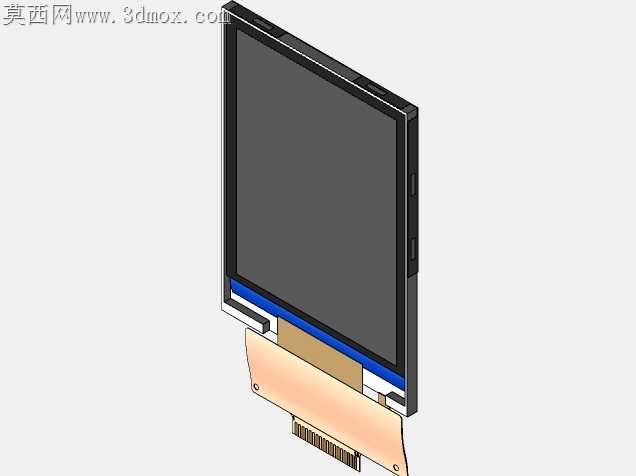

小尺寸显示模组在嵌入式开发场景里,最容易被忽略的就是FPC排线与PCB板连接位的应力集中问题,很多量产版本的2.4寸屏在反复插拔、设备受振后,会出现排线金手指接触不良、屏体边角碎裂的故障,这套模型在结构设计阶段就针对这类加工与装配痛点做了细节调整。屏体金属包边的折弯圆角做了0.2mm的放大处理,没有沿用常规0.1mm的折弯半径,避免冲压加工时包边内侧出现应力裂纹,同时包边与LCD玻璃基板的贴合位预留了0.05mm的点胶槽,点胶后胶层不会溢出到屏幕显示区域,也能缓冲运输过程中玻璃与金属边框的硬接触。排插位置的定位柱做了偏心0.1mm的设计,装配时FPC排线插入后会被定位柱微微顶紧,不需要额外贴高温胶固定就能避免排线松脱,排插上的金手指避让槽深度比常规设计深0.15mm,焊盘焊接时焊锡不会流到排线弯折区造成排线脆化。不同版本的模组PCB板厚度从0.8mm到1.6mm不等,模型里的固定孔位做了沉台差异化设计,红色PCB版本的固定铜柱沉台深度适配1.6mm板厚,装配后铜柱顶面与PCB板面齐平,不会顶到屏体背面的驱动IC,蓝白版本的薄PCB则在沉台位置加了0.2mm的凸点,锁螺丝时不会因为压力过大造成PCB板弯翘损伤驱动电路。屏体背面的背光模组遮光贴边缘做了锯齿状溢胶槽,贴装时背胶不会挤到FPC排线的弯折区域,避免长期使用后排线被残胶腐蚀断裂。渲染阶段特意还原了不同PCB版本的阻焊层质感,红色阻焊的哑光质感、蓝白阻焊的亮面质感都做了区分,金属包边的细微拉丝纹理、FPC排线的金手指镀层光泽也贴合真实物料的视觉效果,能直接用于嵌入式项目的结构验证、教学演示场景,不需要额外调整材质参数就能导出符合工程汇报要求的效果图。这套结构没有为了追求外观极致压缩装配间隙,所有配合位的公差都按SMT贴片、手工装配的常规精度预留,小批量试产时不需要二次改模就能直接投产,也适配市面上主流的2.4寸TFT驱动板安装位,替换原有模组时不需要改动设备的壳体结构。
