窄边框超薄液晶显示器外观结构设计

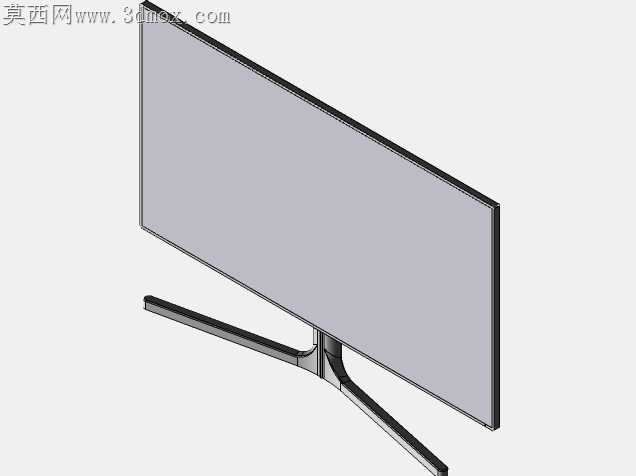

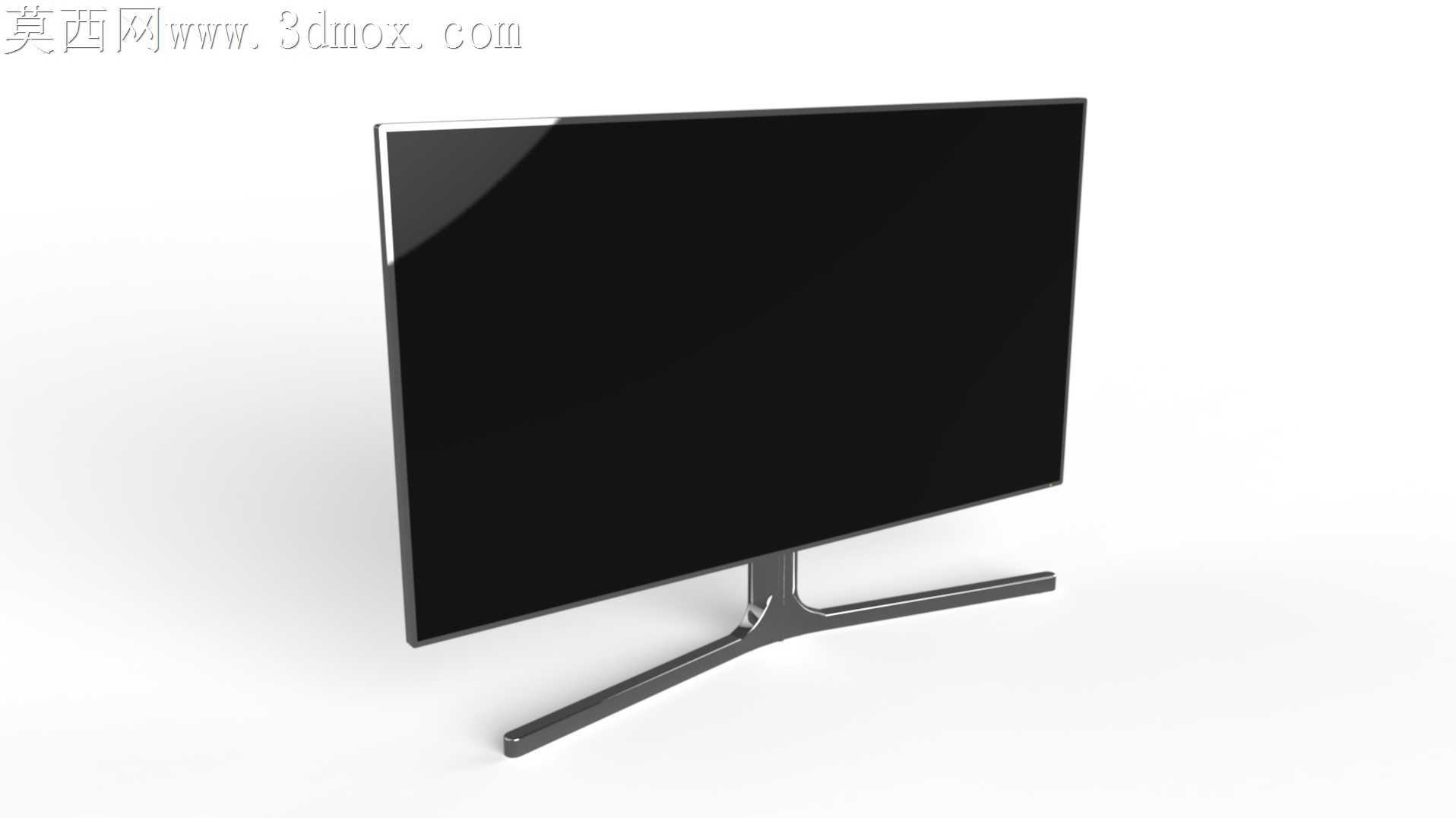

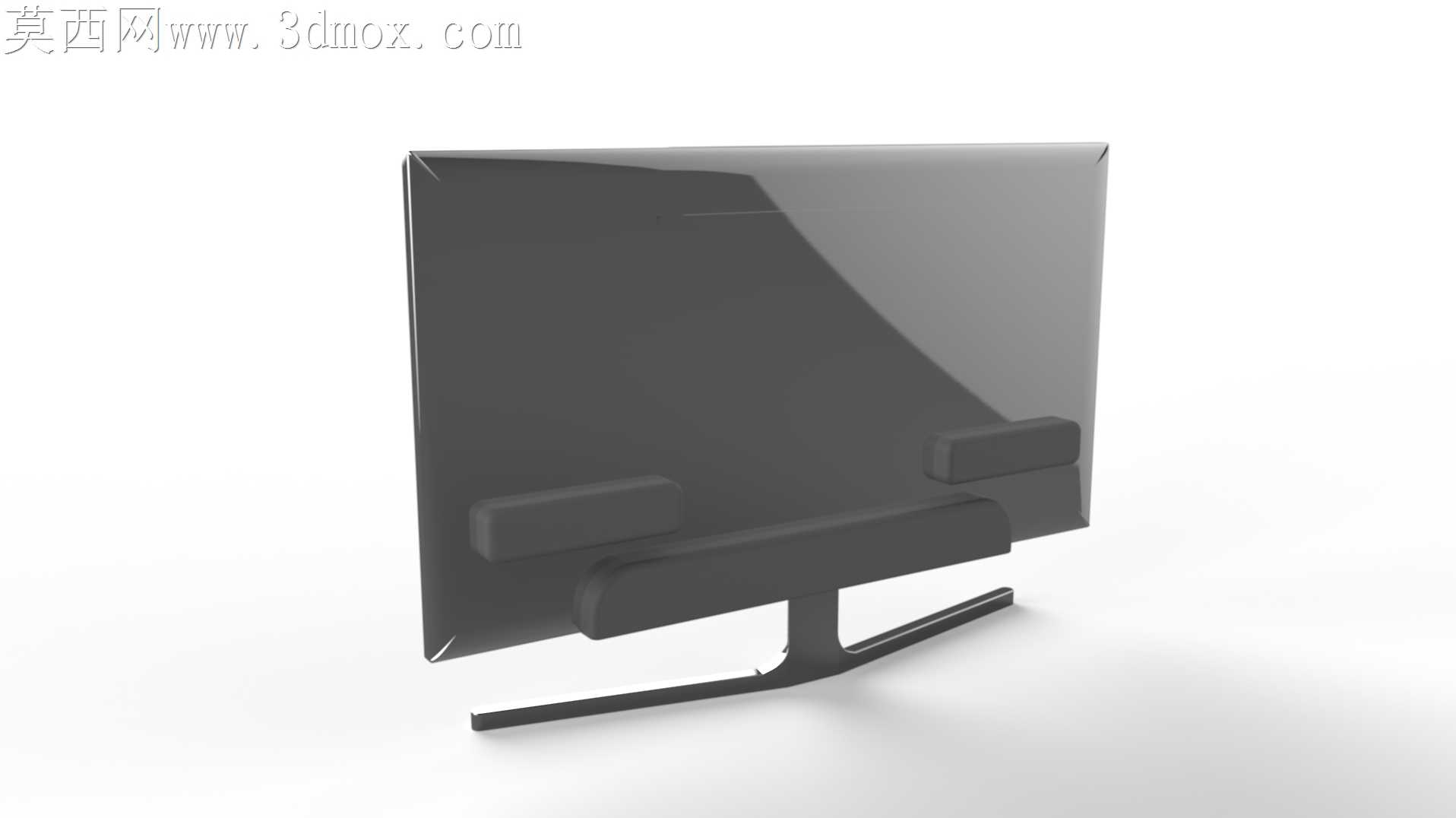

桌面显示设备落地生产时，支架与屏体连接的应力集中问题始终是加工端反馈最多的痛点，常规直插式支架在频繁调整俯仰角度后，屏体背部的连接柱容易出现应力发白甚至开裂的情况，这款窄边框显示器的结构设计刚好针对这一问题做了针对性的优化。Y型一体金属支架的分叉点没有设置在靠近屏体的位置，而是向下延伸至接近桌面的高度，两个支脚向外张开的角度经过反复测算，既保证了屏幕放置时的抗倾覆能力，又让连接位置的受力通过整根支架的弧面分散传导，不会在屏背连接处形成局部应力峰值。屏体的边框做了不等厚处理，显示区域对应的边框壁厚控制在1.2mm，刚好卡住液晶面板的边缘缓冲泡棉，靠近背部走线槽的位置壁厚增加到2.8mm，用来预埋壁挂孔的金属螺母嵌件，不会因为壁厚突变导致注塑时出现缩痕。屏幕背部的曲面过渡没有追求完全对称的顺滑弧度，靠近接口区域的曲面做了微小的下沉处理，刚好容纳HDMI、电源接口的插拔空间，不会出现插头抵到桌面导致插不到位的情况，曲面的拔模角度控制在1.5度，既满足外观的一体感需求，又不会在注塑脱模时拉伤表面。支架底部的两个支脚末端做了内嵌式的防滑胶垫槽，胶垫嵌入后与金属支脚底面完全齐平，不会因为胶垫粘贴偏移导致屏幕放置时出现晃动，胶垫的硬度选择邵氏60度的硅胶，既能在光滑玻璃桌面上提供足够的摩擦力，又不会因为过硬在木质桌面留下压痕。屏体前框的屏幕贴合位置做了一圈0.3mm的微小凸台，贴附屏幕保护膜时可以靠这个凸台快速定位，不会出现贴膜偏移的情况，凸台的边缘做了R0.2的圆角处理，不会割伤组装工人的手指。屏幕下边框的指示灯位置做了半透明的PC材质嵌件，嵌件与前框的配合间隙控制在0.05mm，既不会出现漏光的情况，又能让指示灯的光线柔和透出，不会在夜间使用时产生刺眼的光晕。支架与屏体连接的转轴位置做了隐藏式的走线孔，电源线和信号线可以从支架内部穿过，不会在桌面露出杂乱的线材，走线孔的边缘做了光滑的圆角处理，穿线时不会刮伤线材的外皮。
