管道焊接对中夹紧工装结构设计

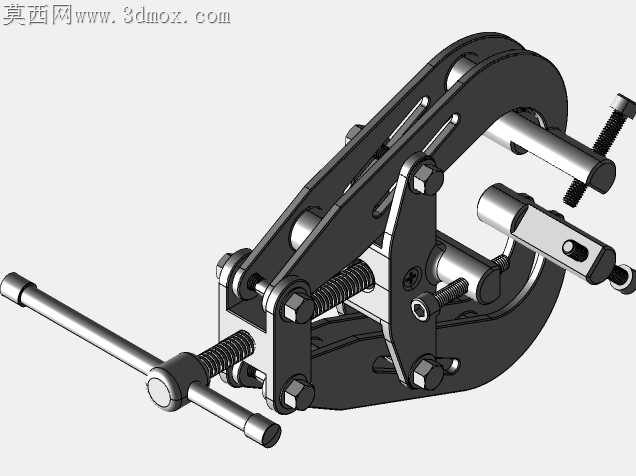

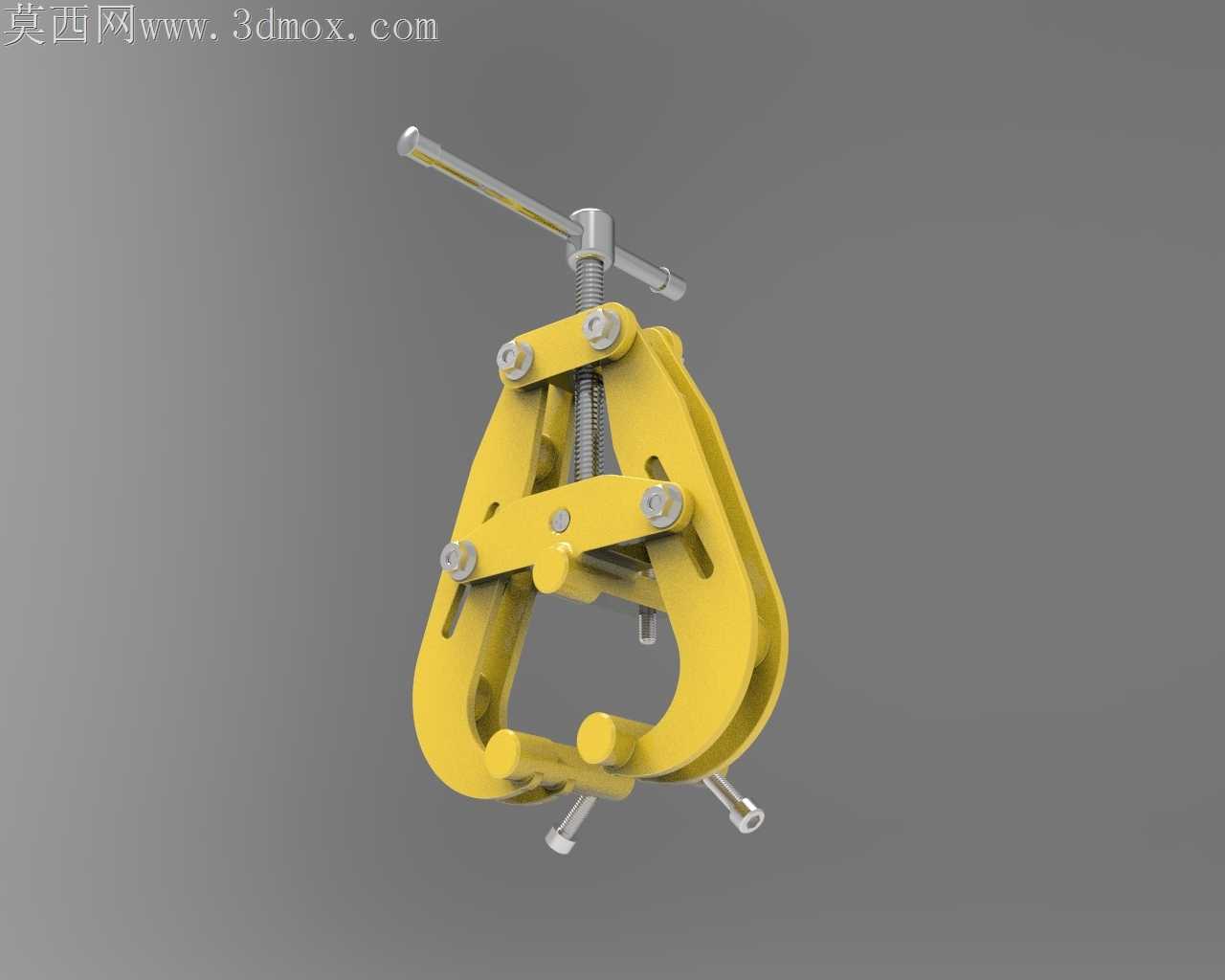

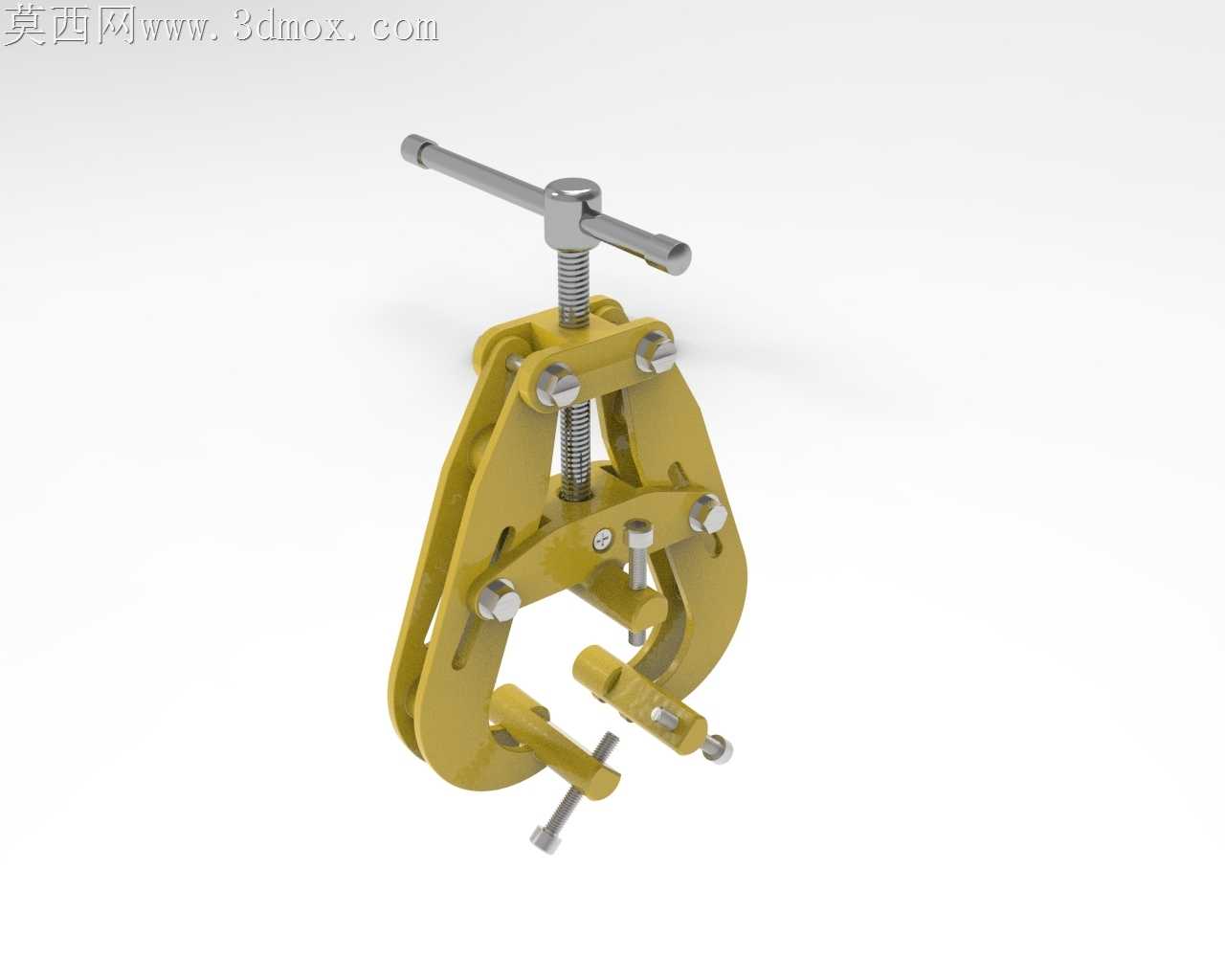

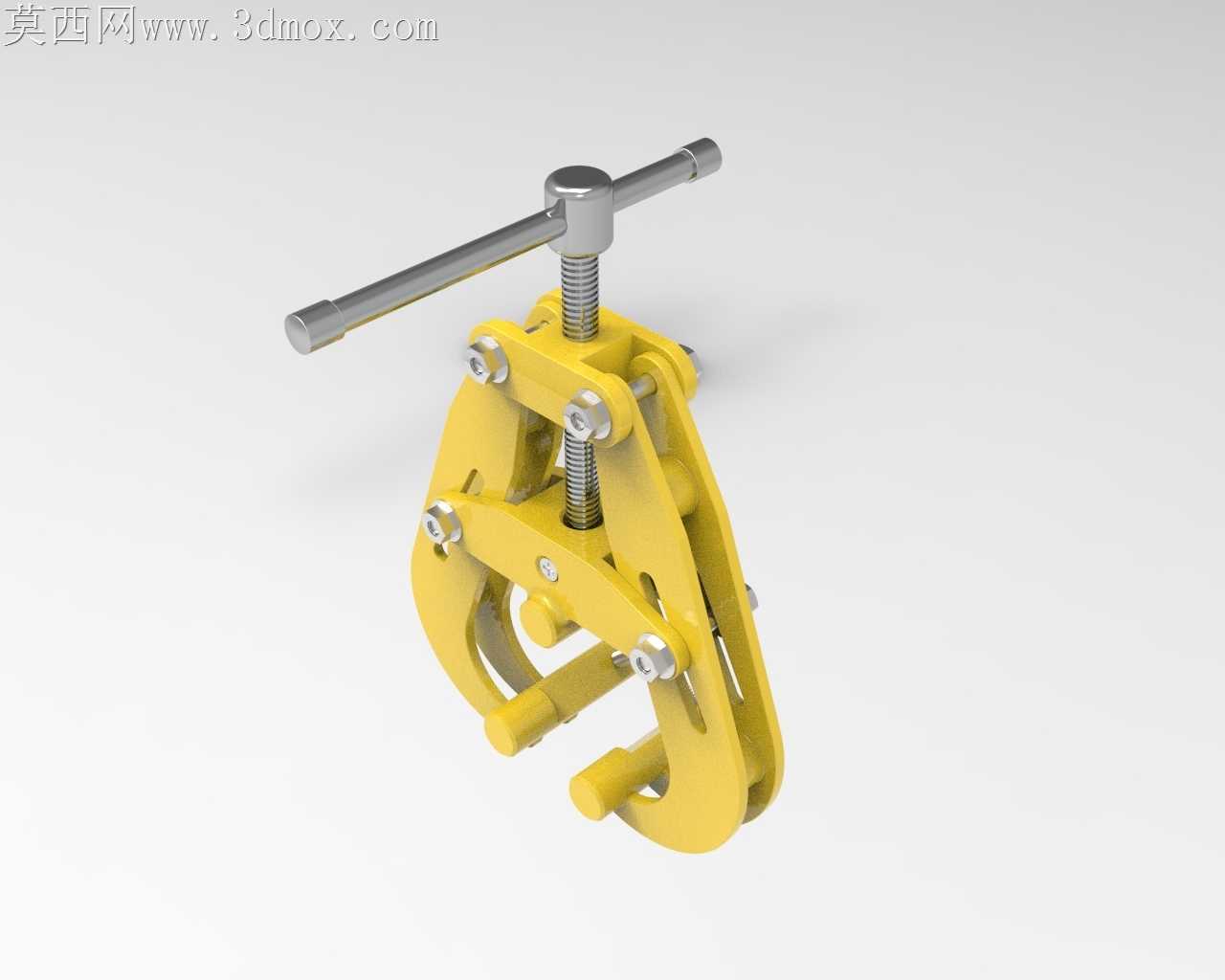

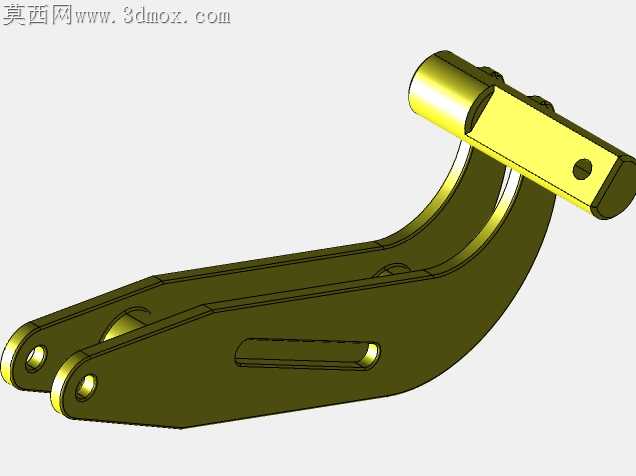

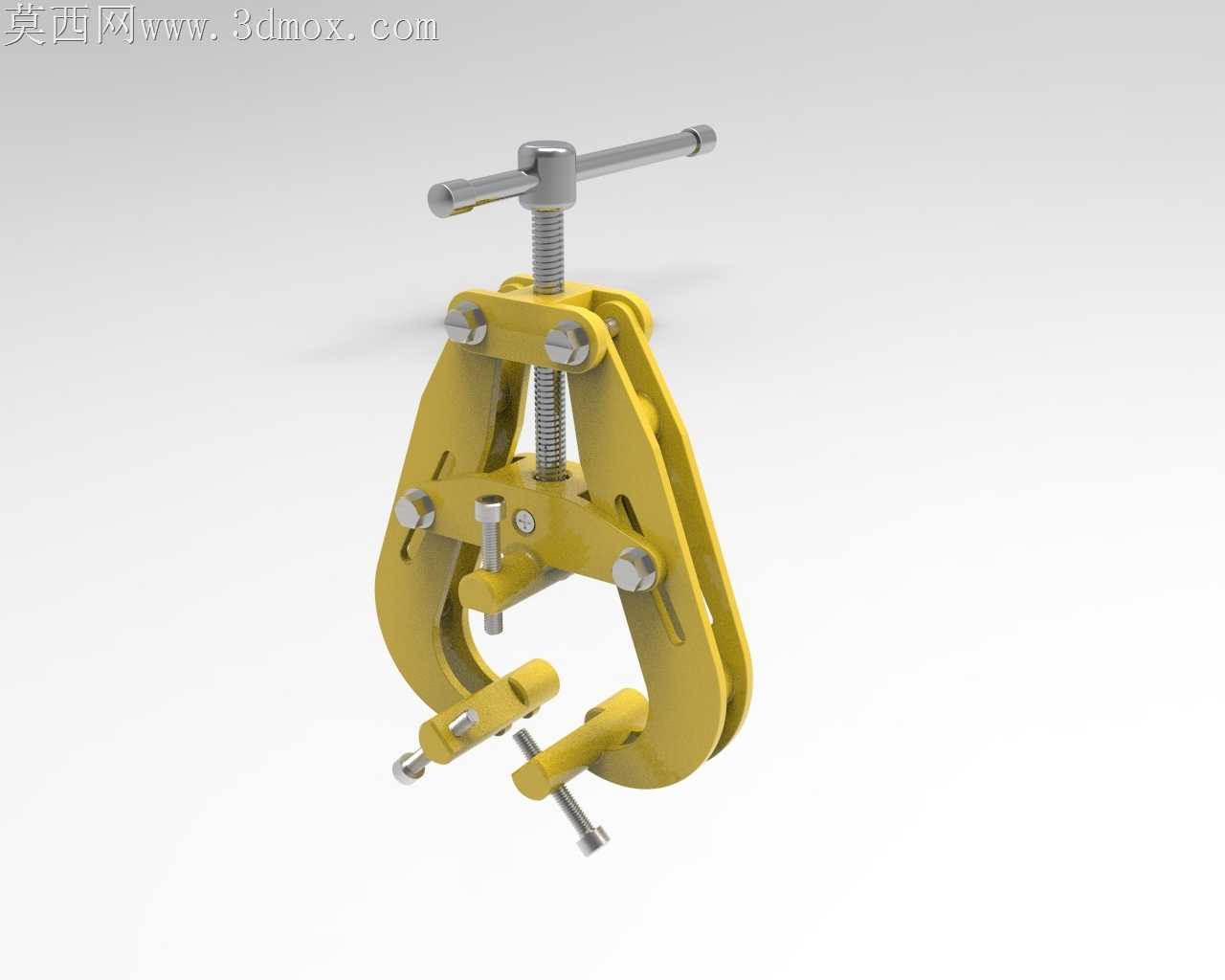

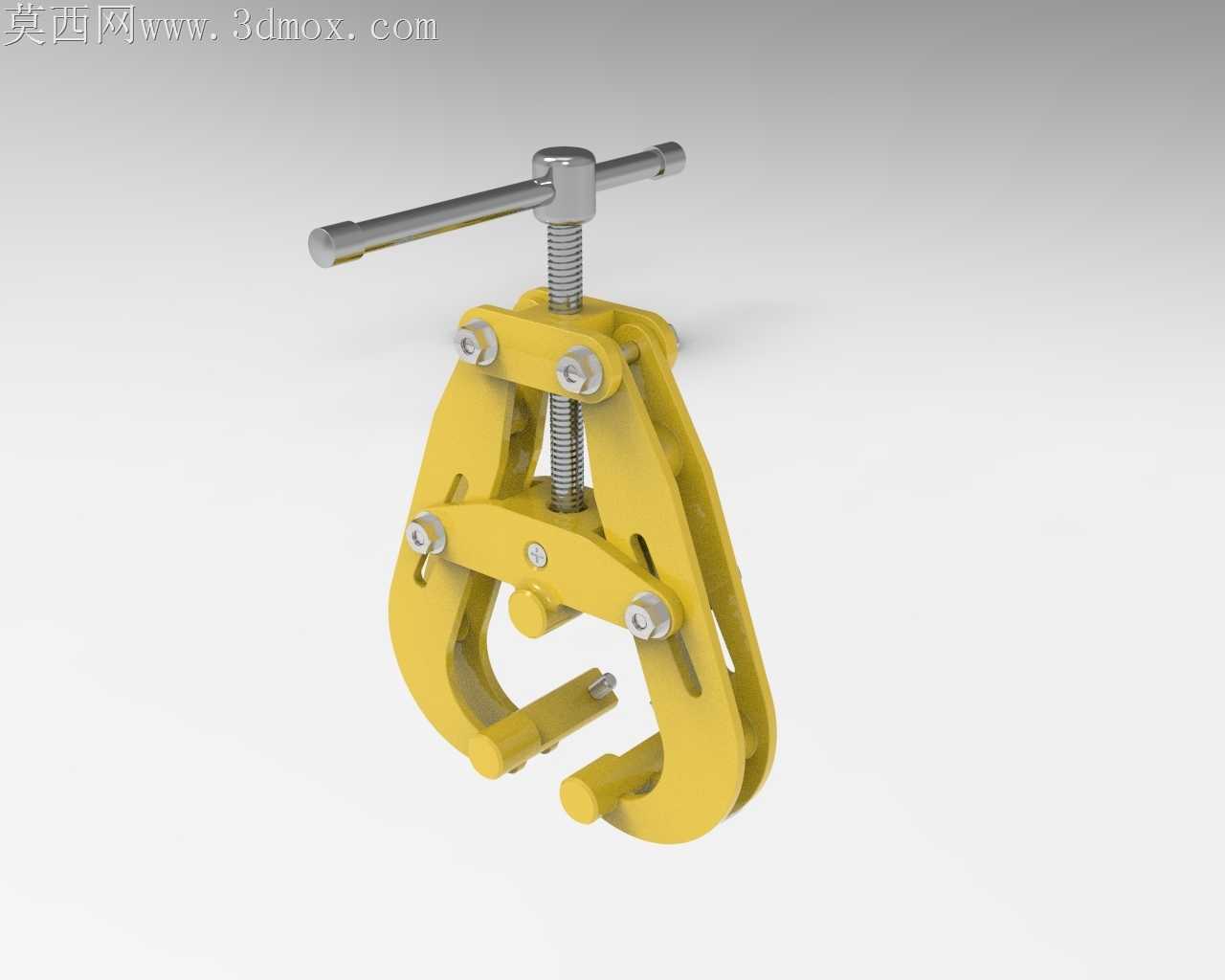

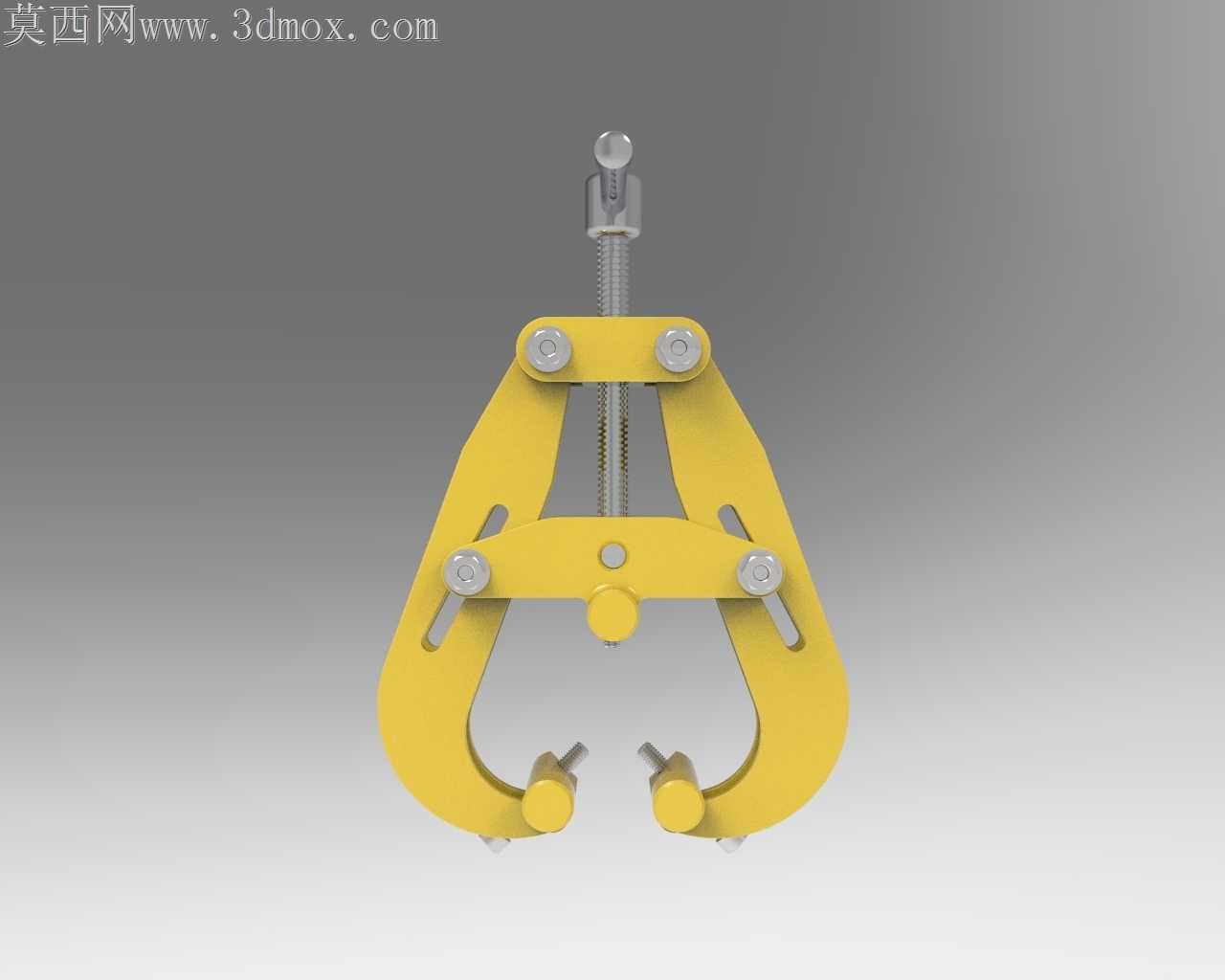

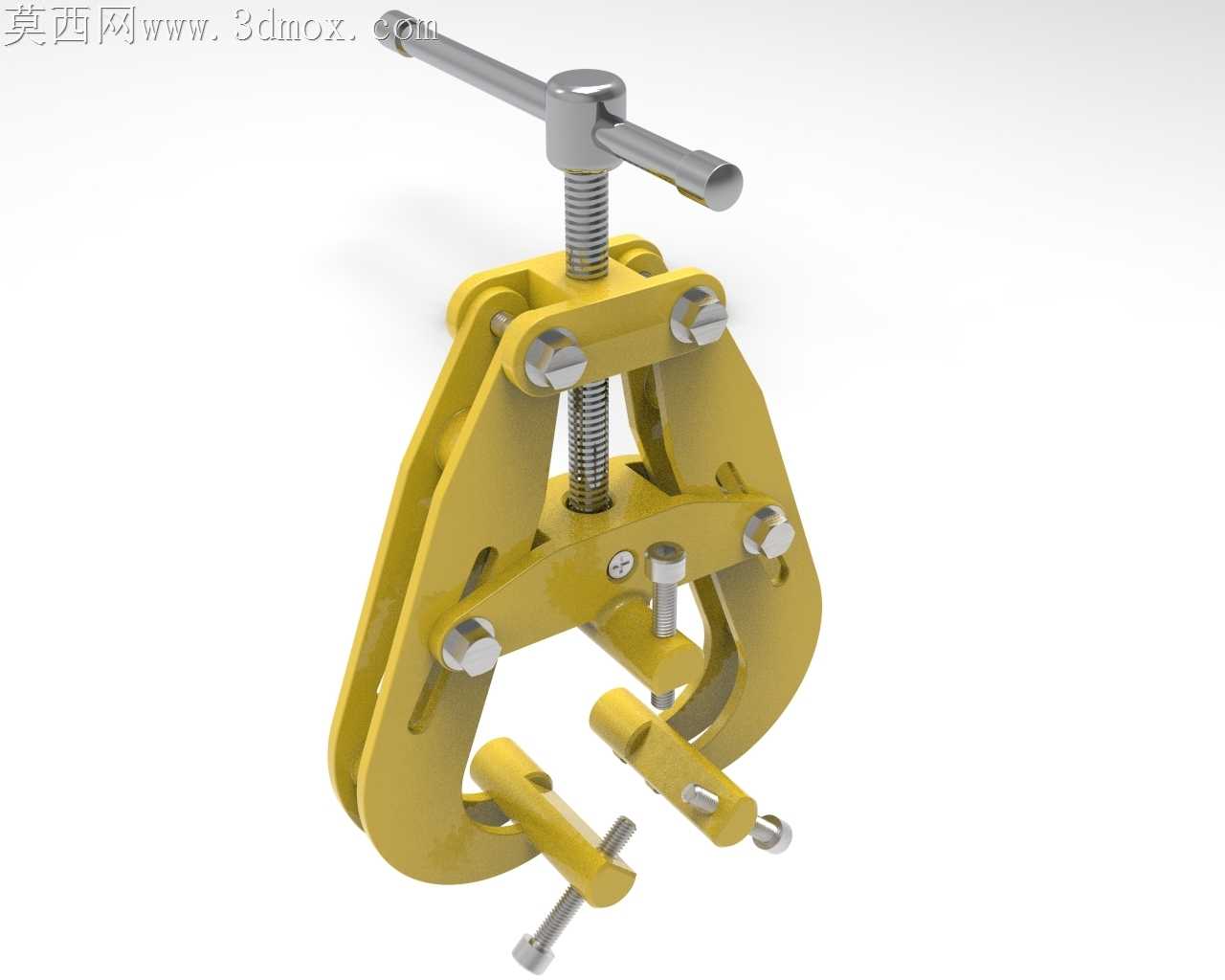

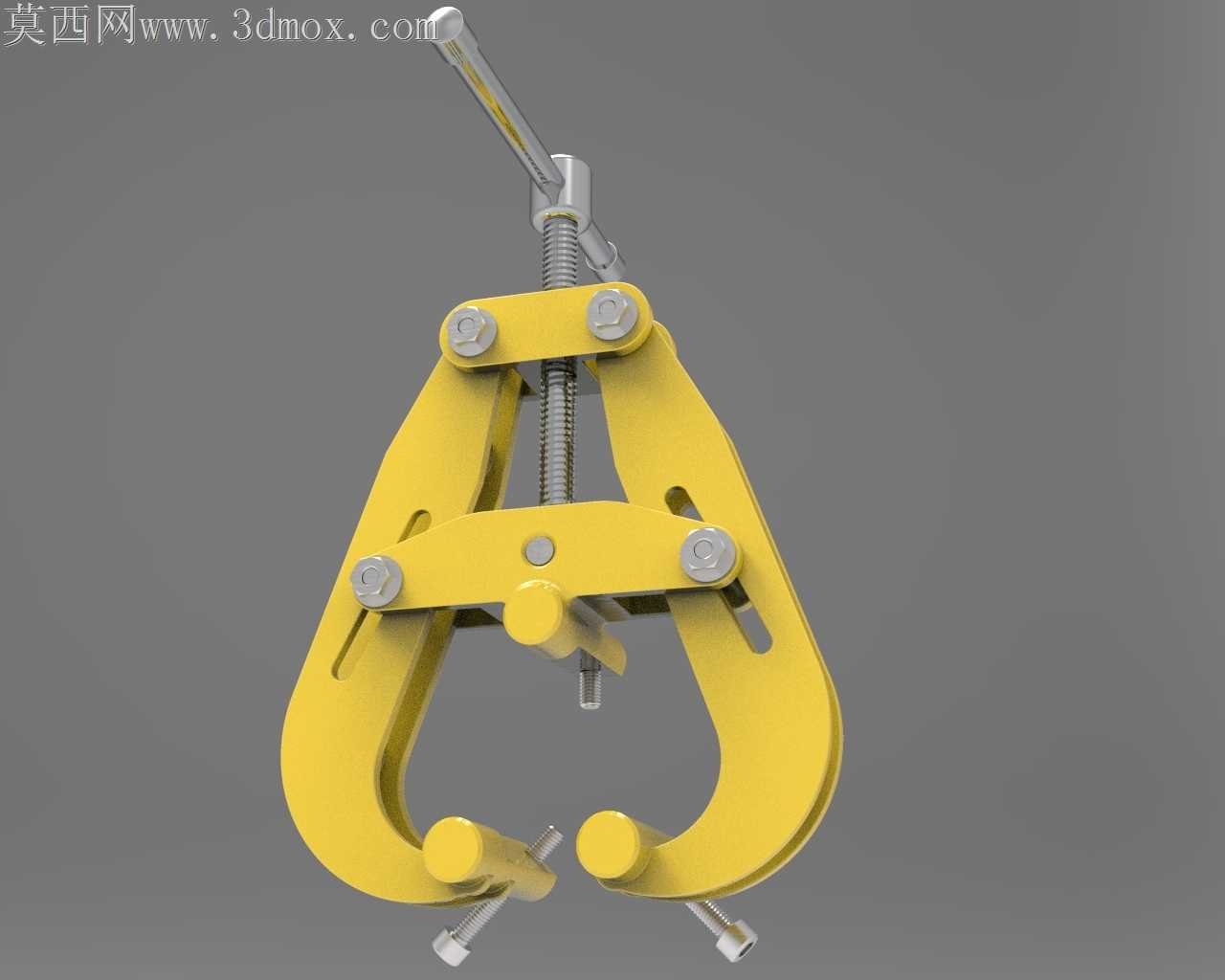

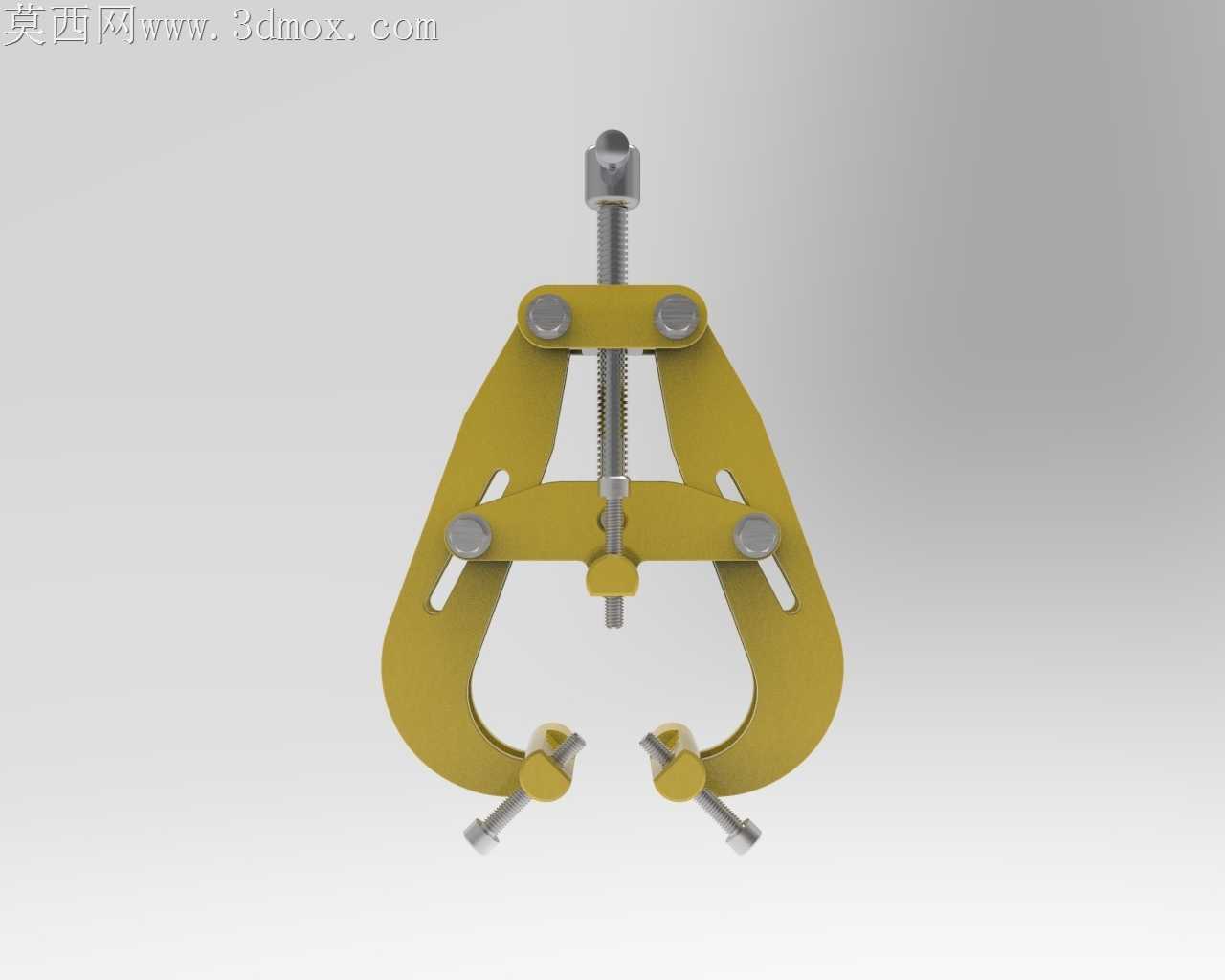

现场管道组对焊接时，最容易出现的问题就是两段管口错边、夹持受力不均导致焊后变形，传统管夹要么只能适配单一管径，要么顶紧力集中在管壁局部容易压出凹痕，尤其是薄壁碳钢管、不锈钢管焊接场景，这类缺陷直接影响焊缝探伤合格率。这款对中夹紧工装的结构设计，完全围绕现场焊接的实际痛点做了针对性调整，没有多余的装饰性结构，每一处铰接点、顶紧螺杆的位置都经过受力排布优化。夹体采用对称的双瓣铰接结构，没有采用常见的单臂开合设计，开合角度通过铰接处的长槽做了限位，不会因为张开过大导致铰接销轴脱出，现场作业时哪怕戴厚焊工手套操作，也能快速掰开套在管口对接处，不用额外对准卡位。顶部的T型旋杆没有做光滑镀铬处理，特意保留了细微的滚花纹理，沾了焊接飞溅、手上沾有防锈油的时候也不会打滑，旋杆和主顶丝的连接采用了穿销固定而非过盈压装，长时间承受大扭矩也不会出现旋杆脱落的情况。主顶丝的下端没有直接接触管壁，搭配了可小角度偏转的压块，哪怕管口存在轻微的椭圆度，压块也能完全贴合管壁表面，不会出现点接触压伤管材的问题，压块接触管材的面做了防滑齿纹，但齿高控制在0.3mm以内，既能防止夹持后管口窜动，又不会在管壁留下过深的压痕影响后续防腐处理。夹体上分布的三个侧向顶紧螺钉，位置避开了常见的管道焊缝起弧、收弧位置，拧紧时可以逐点微调两段管口的同轴度，不用像普通管夹那样反复敲打管口找正，螺钉的端头同样做了小平头处理，不会顶穿薄壁管材。所有铰接销轴的配合公差都留了0.05mm的间隙，哪怕现场有焊接飞溅粘在销轴表面，也不会出现夹体开合卡滞的问题，夹体本身的减重槽不是为了好看，是为了减少整体重量，高空管道作业时，工人单手持握也能轻松操作，不会因为工装过重增加高空作业负担。夹体表面做了喷塑处理，颜色选用醒目的明黄色，在光线杂乱的焊接作业现场不容易被 misplaced，也能抵御焊接飞溅的烫损，不会像普通喷漆表面那样一沾飞溅就掉漆生锈。整套工装的受力路径从T型旋杆传入后，会通过双瓣夹体均匀分散到整个夹持圆周上，不会出现单侧受力过大导致管口变形的情况，哪怕是壁厚2mm的薄壁不锈钢管对接，夹持后也不会出现管口失圆的问题，焊后拆卸也不会因为焊渣卡滞夹在管子上敲不下来。
