复古风格激光雕刻XY绘图仪结构设计

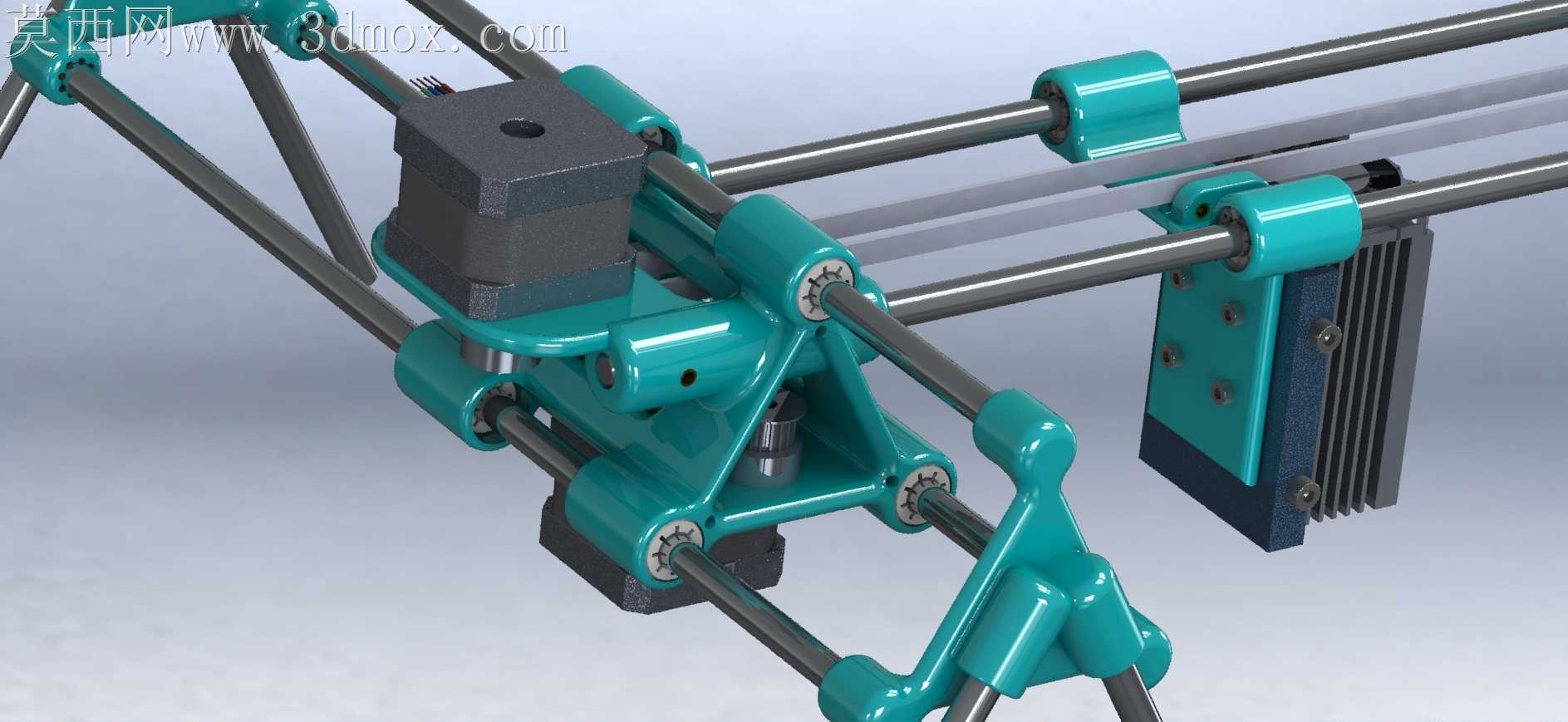

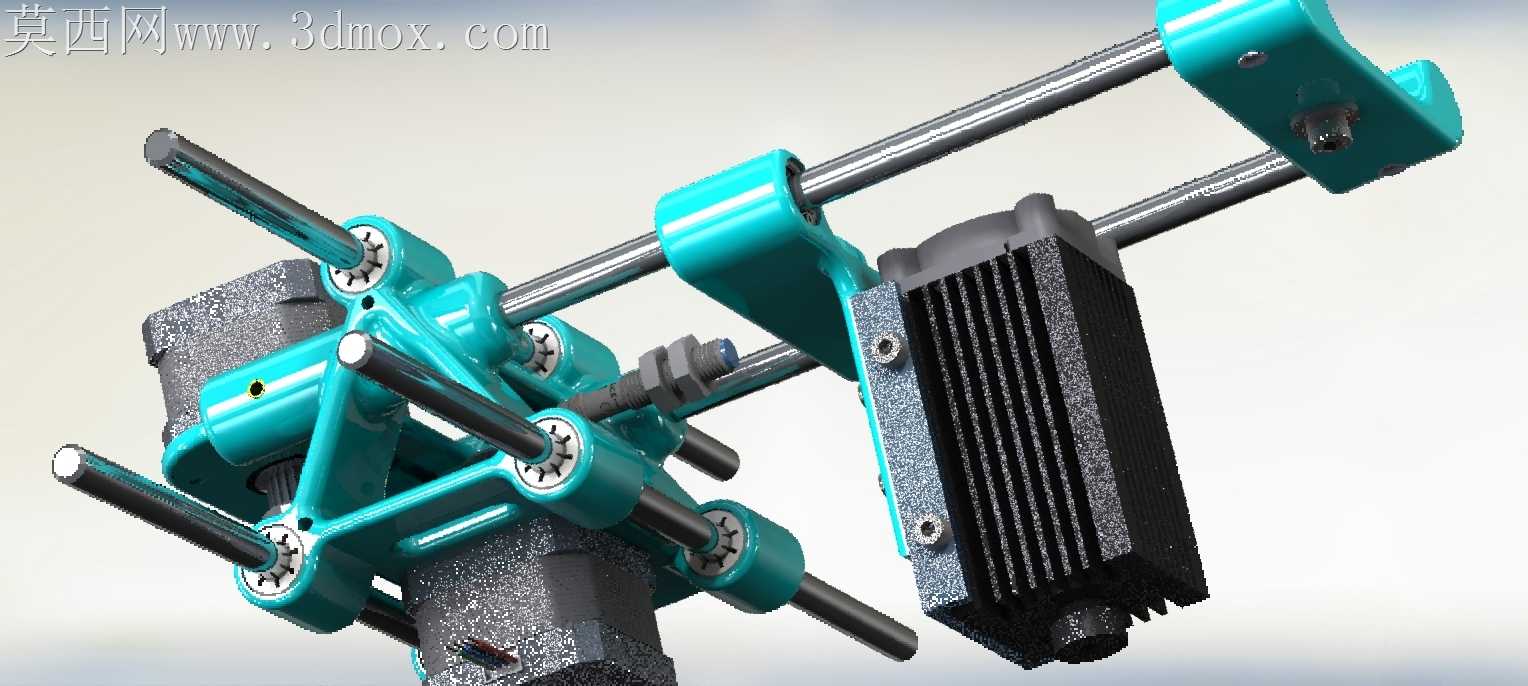

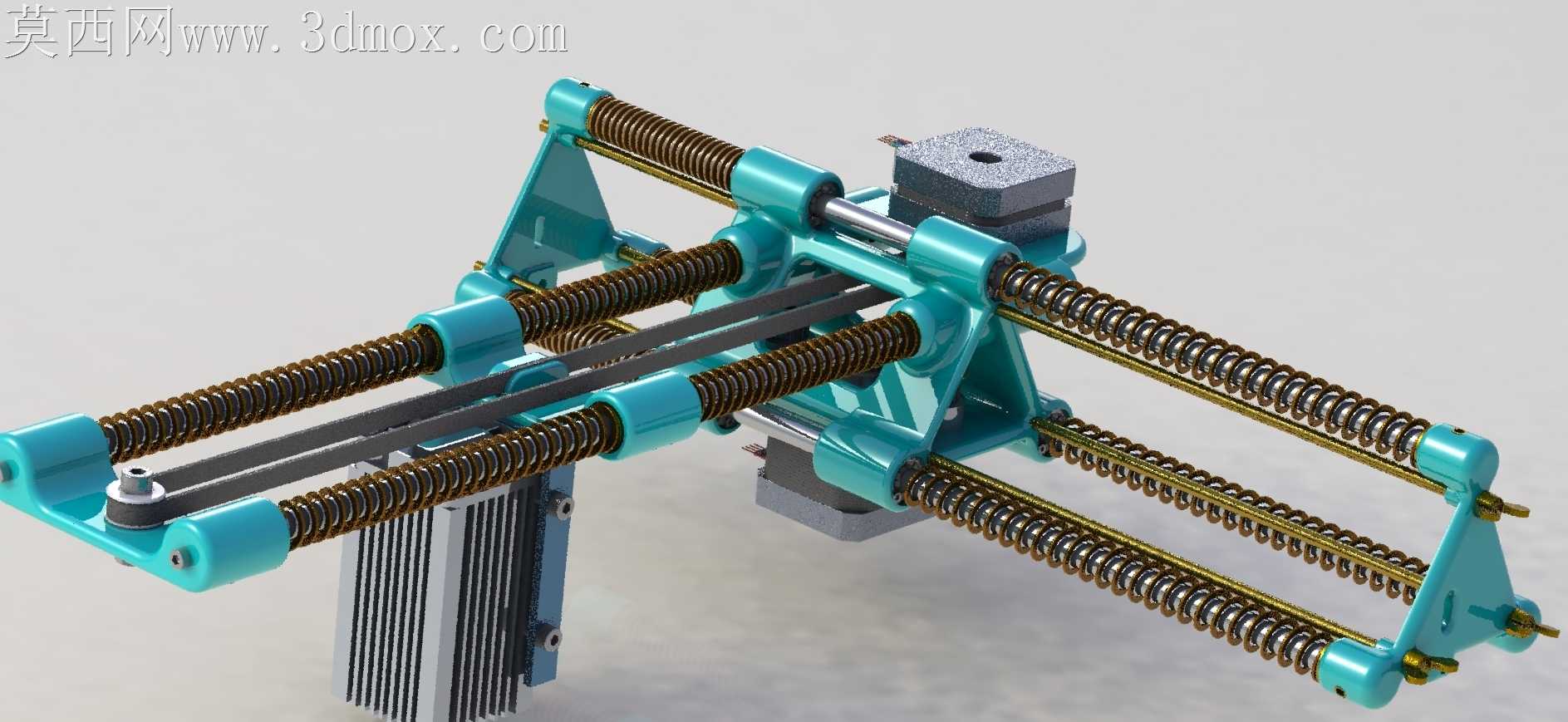

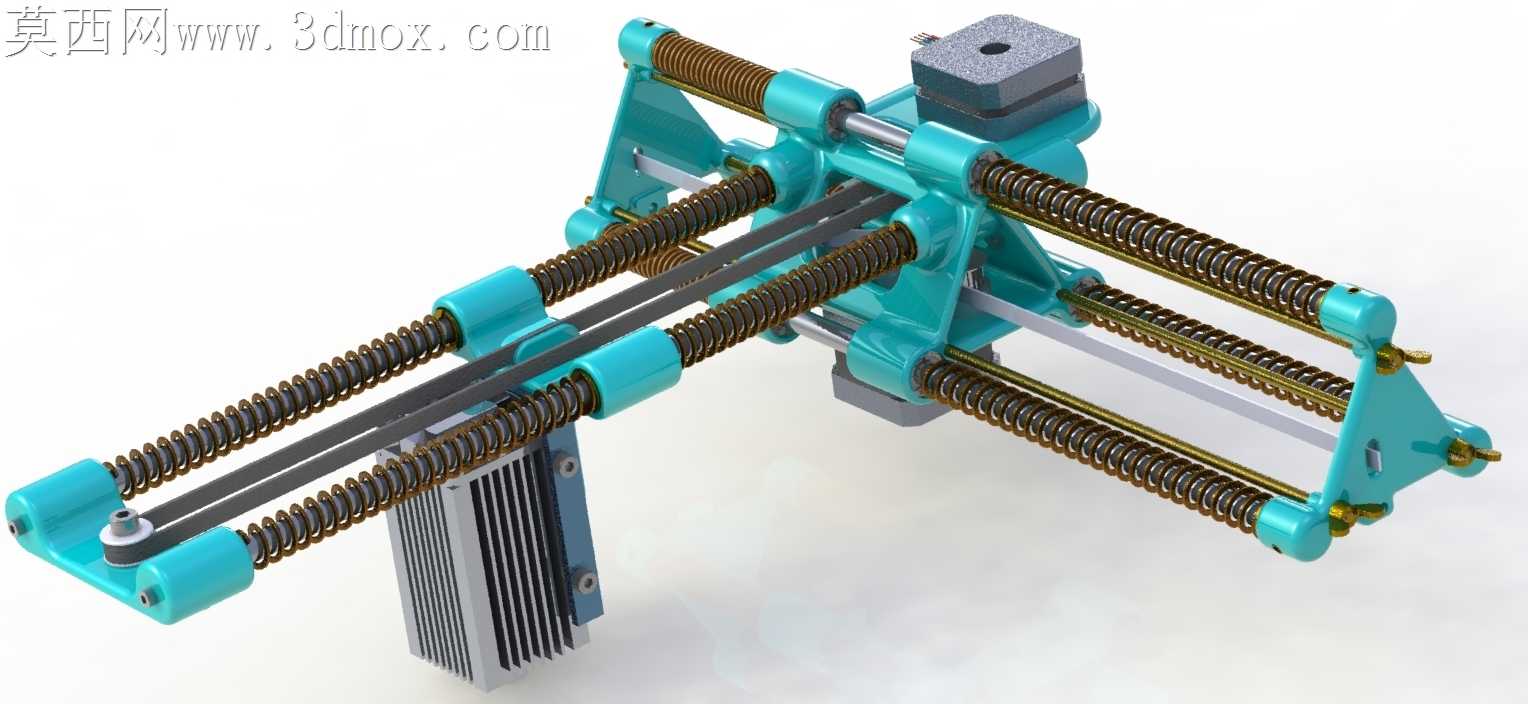

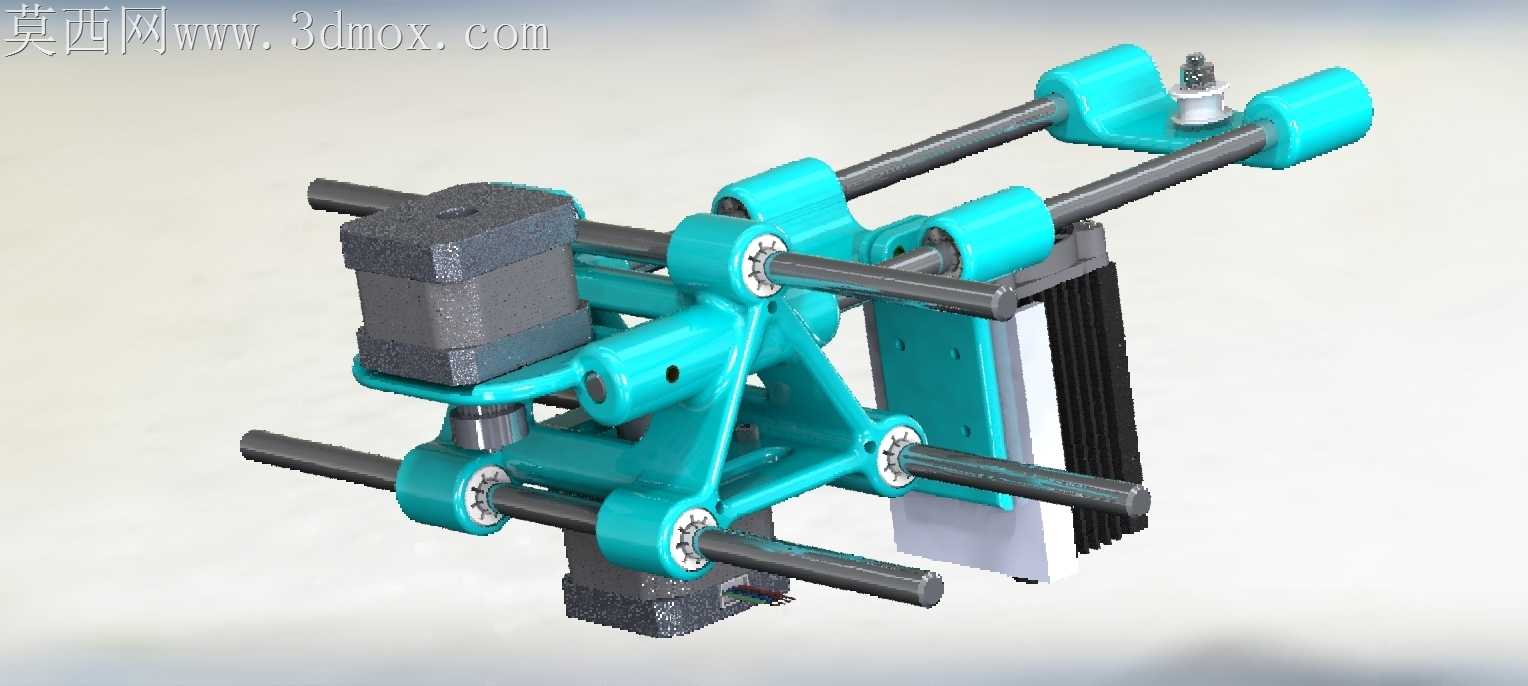

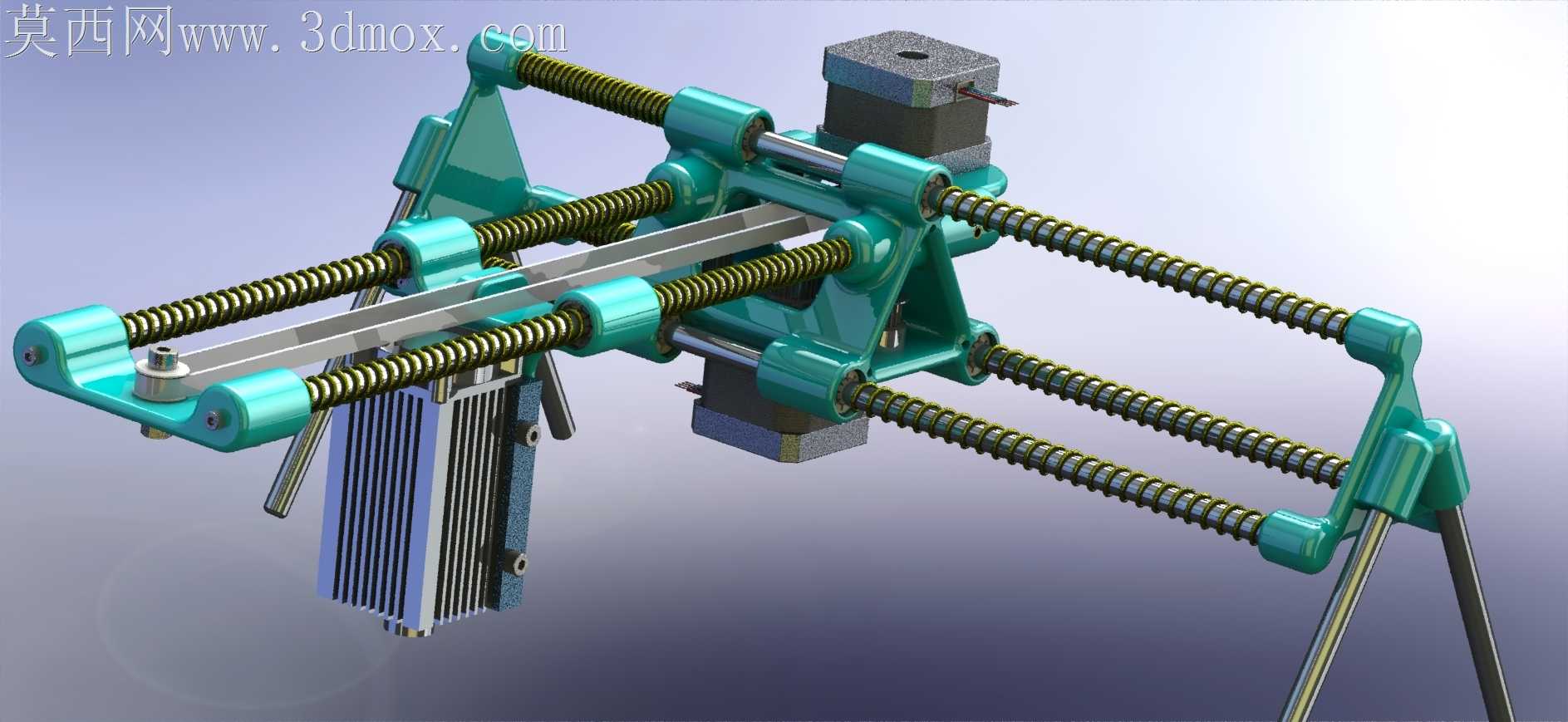

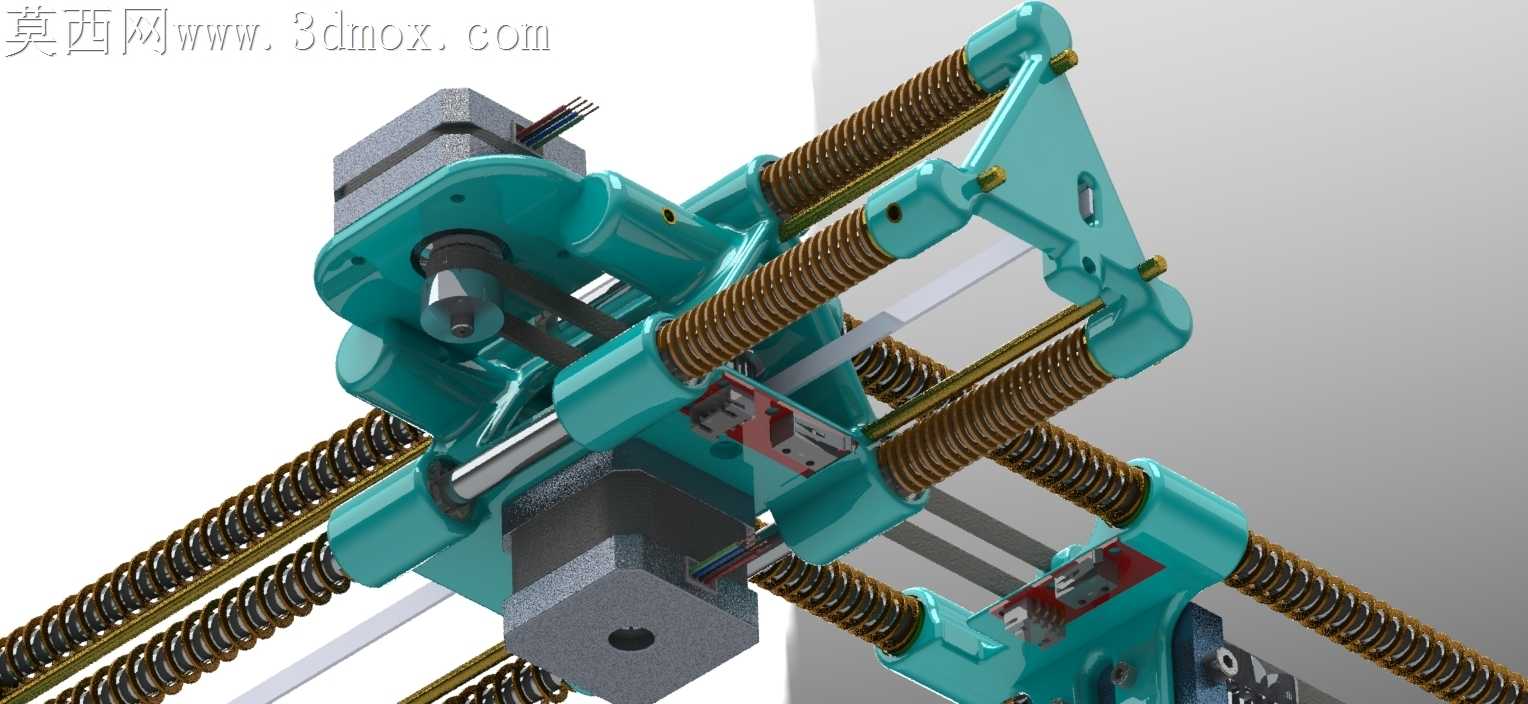

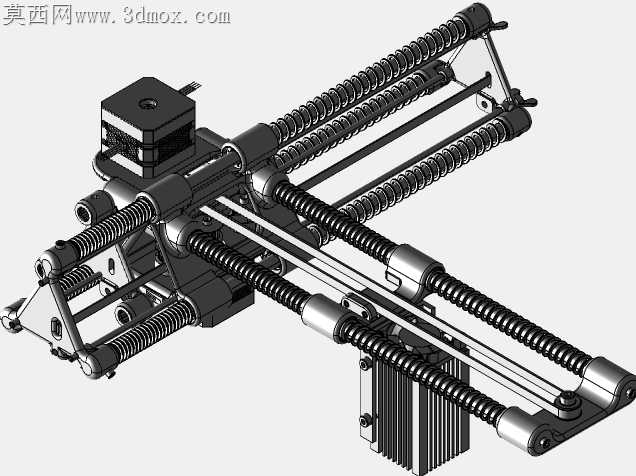

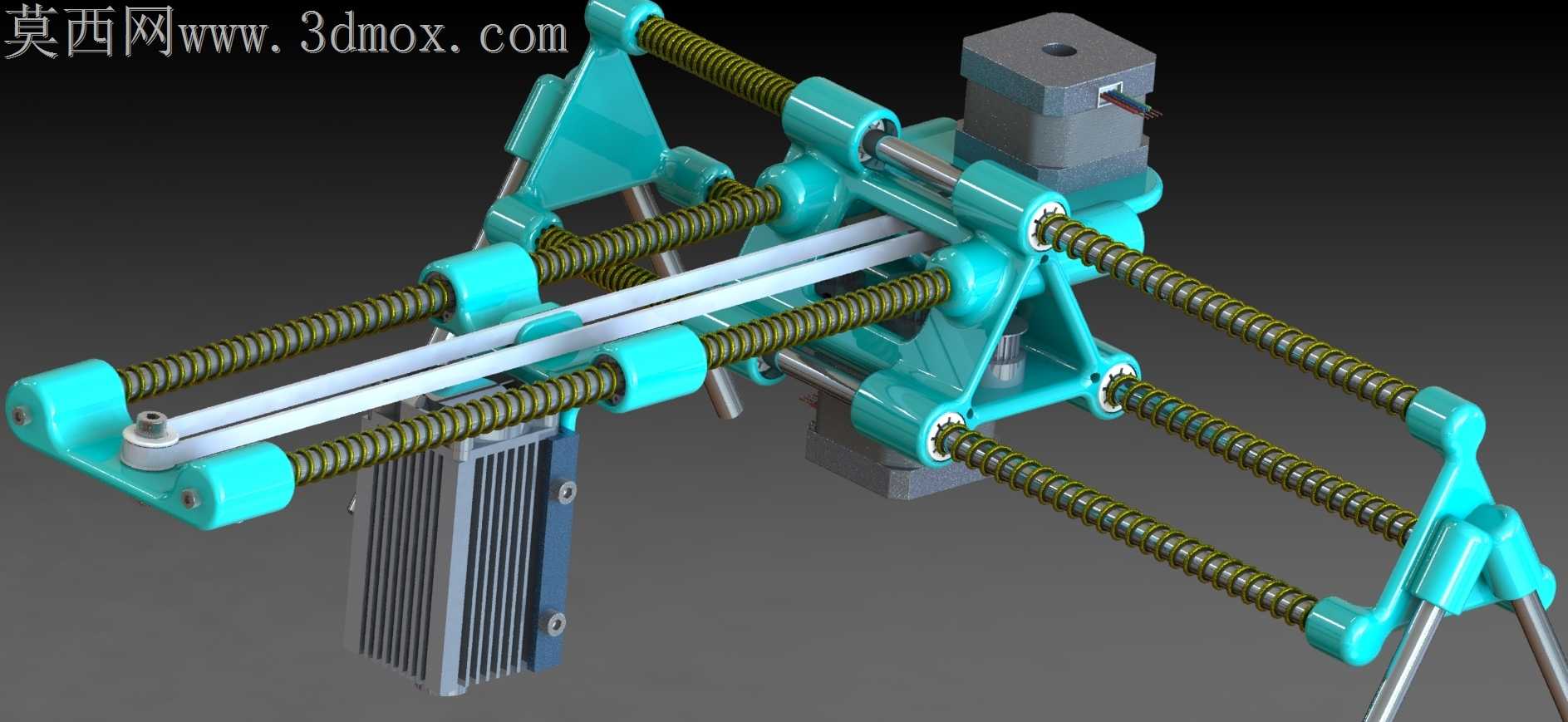

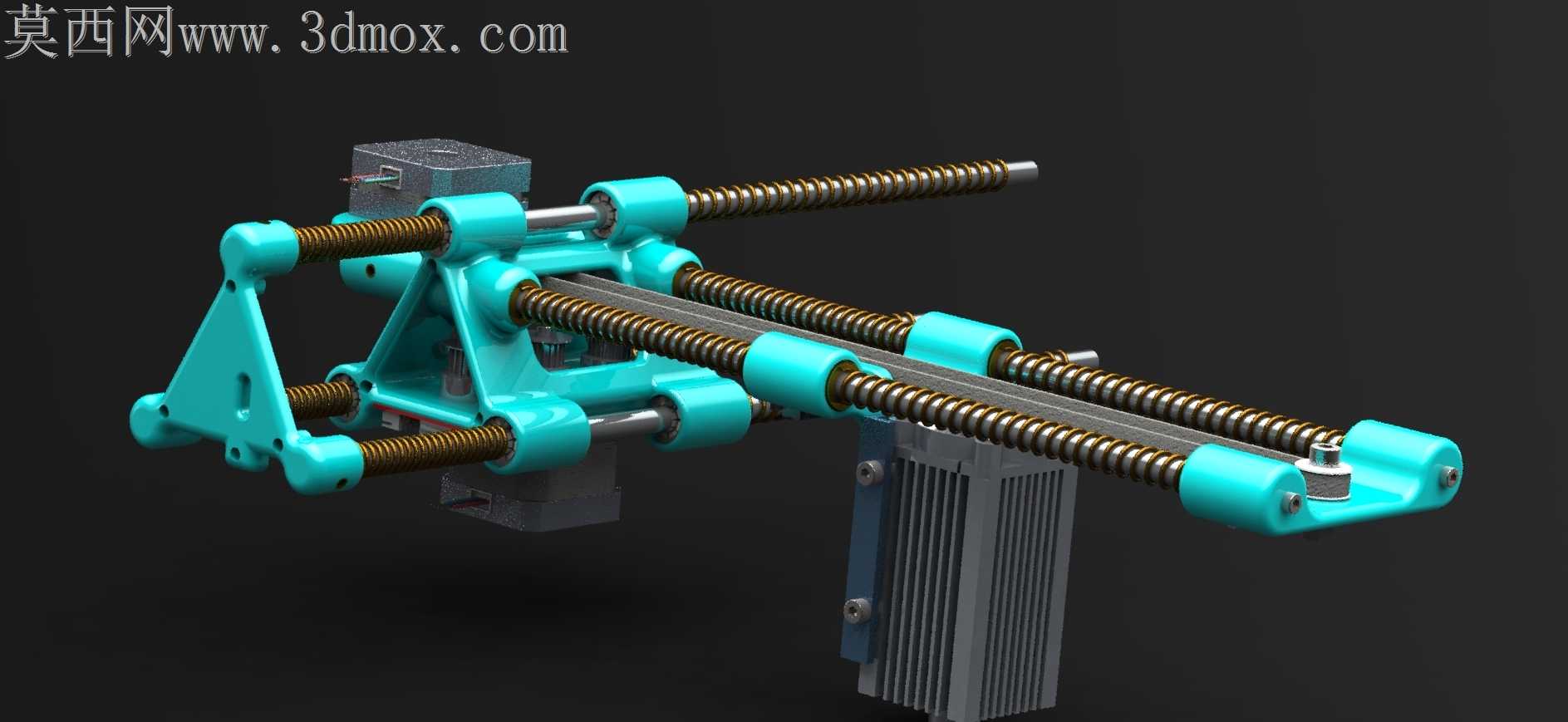

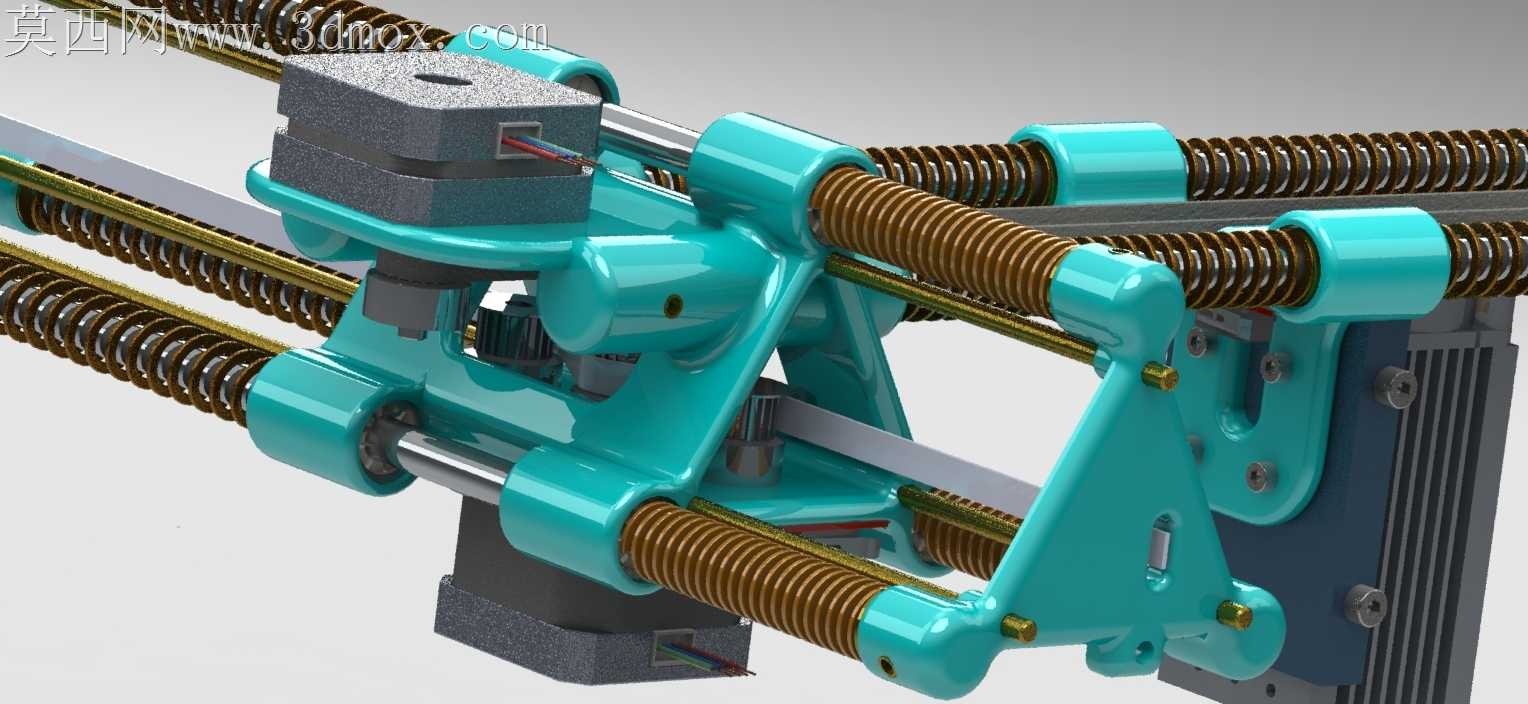

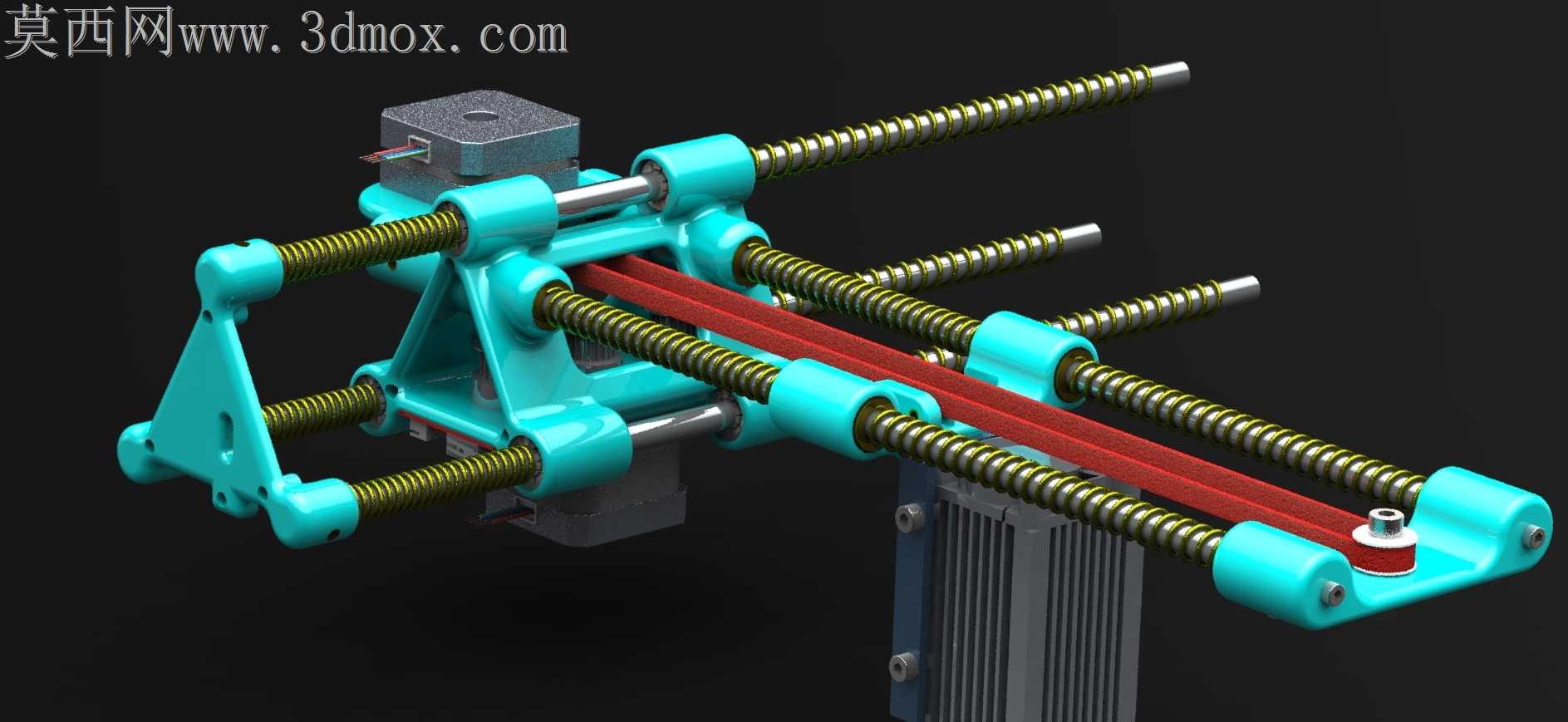

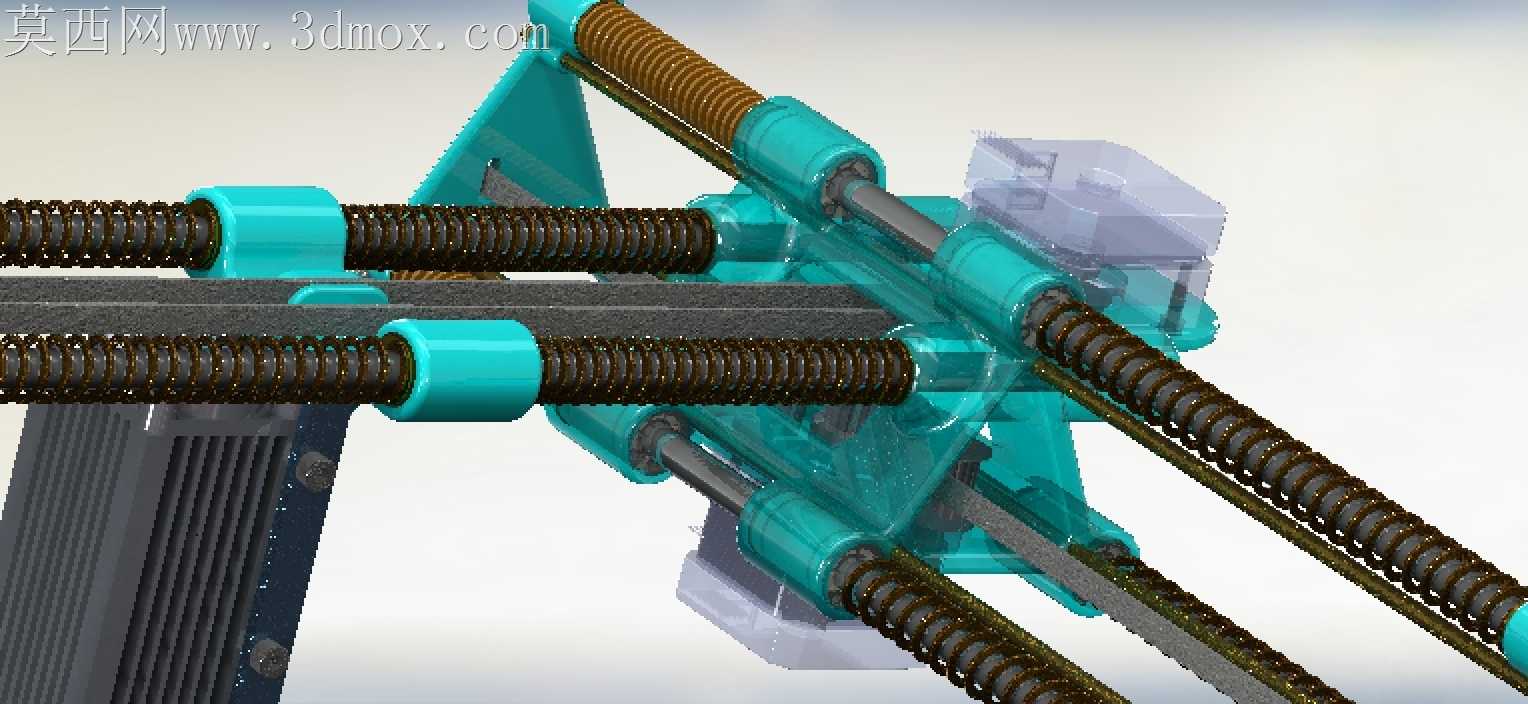

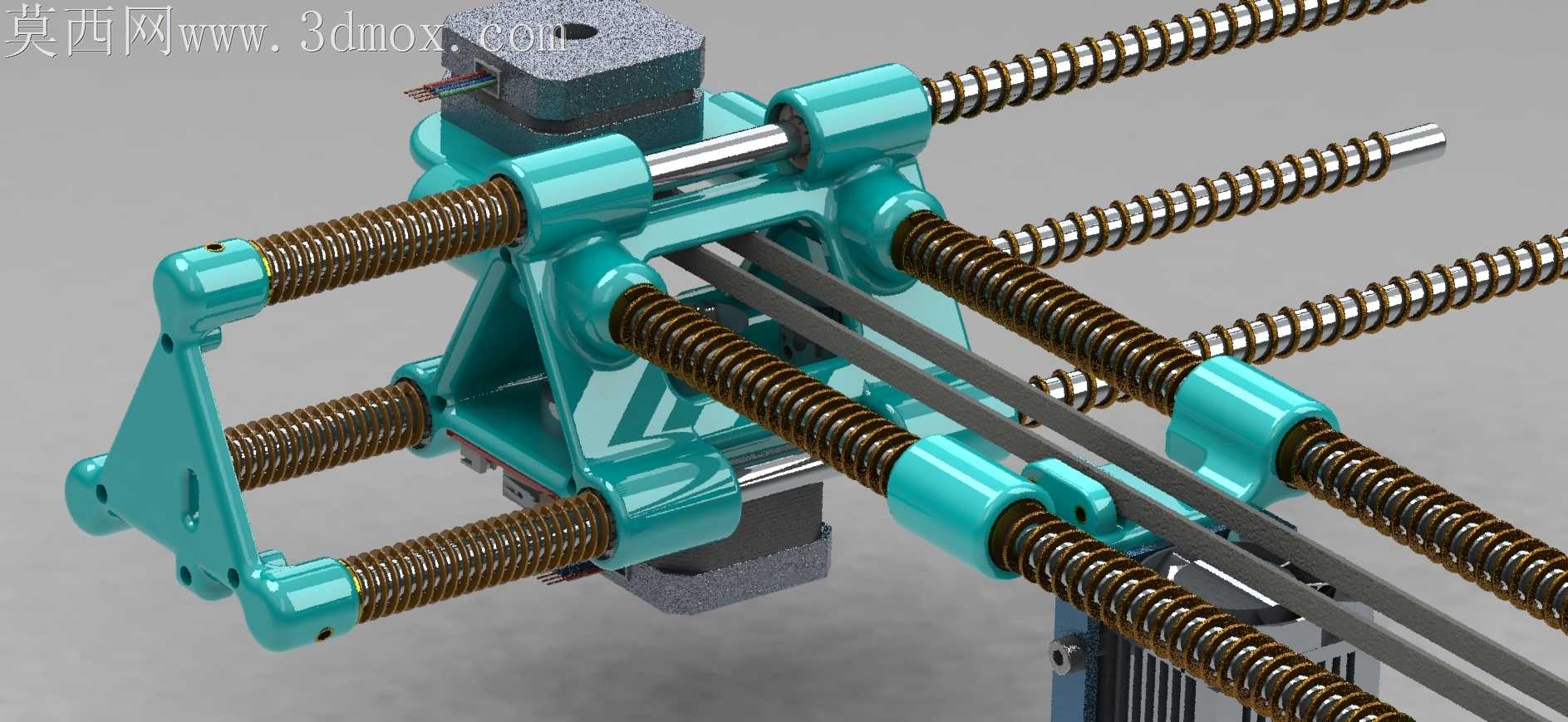

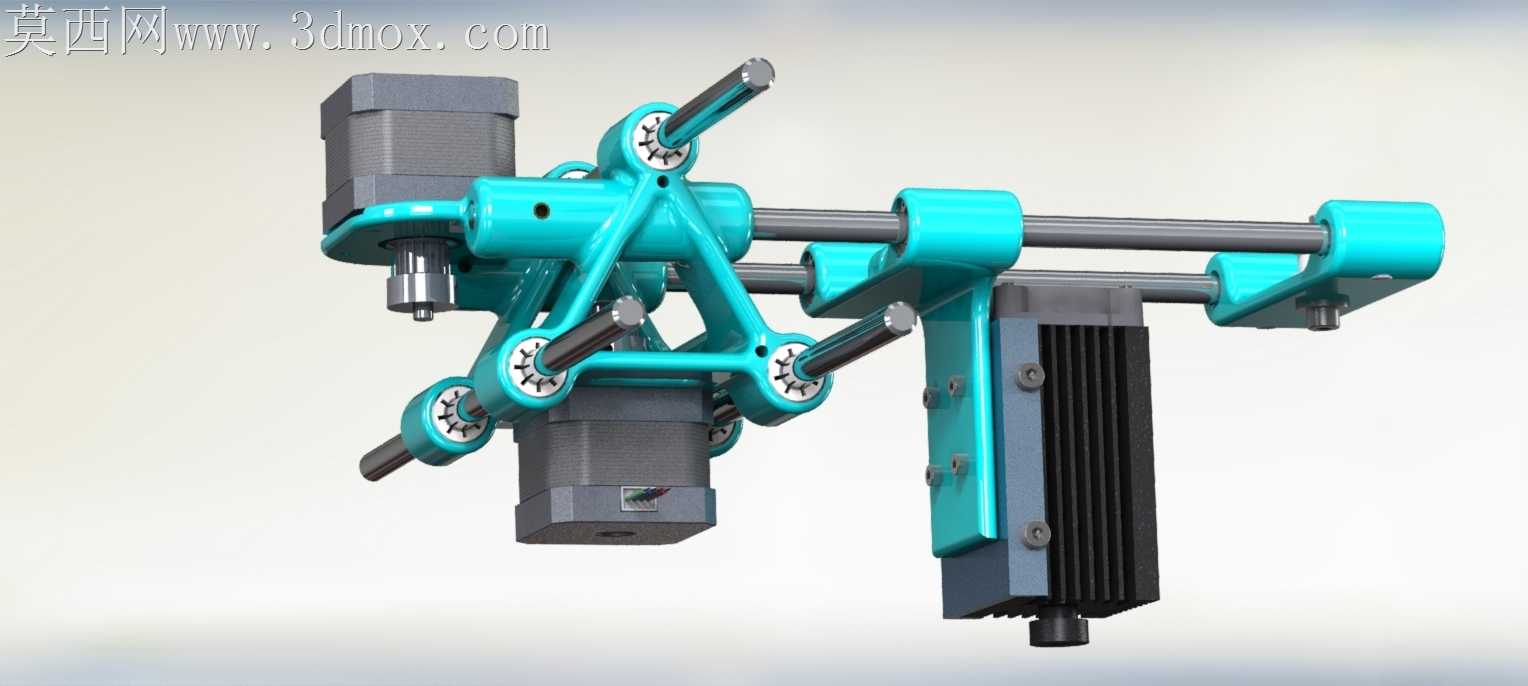

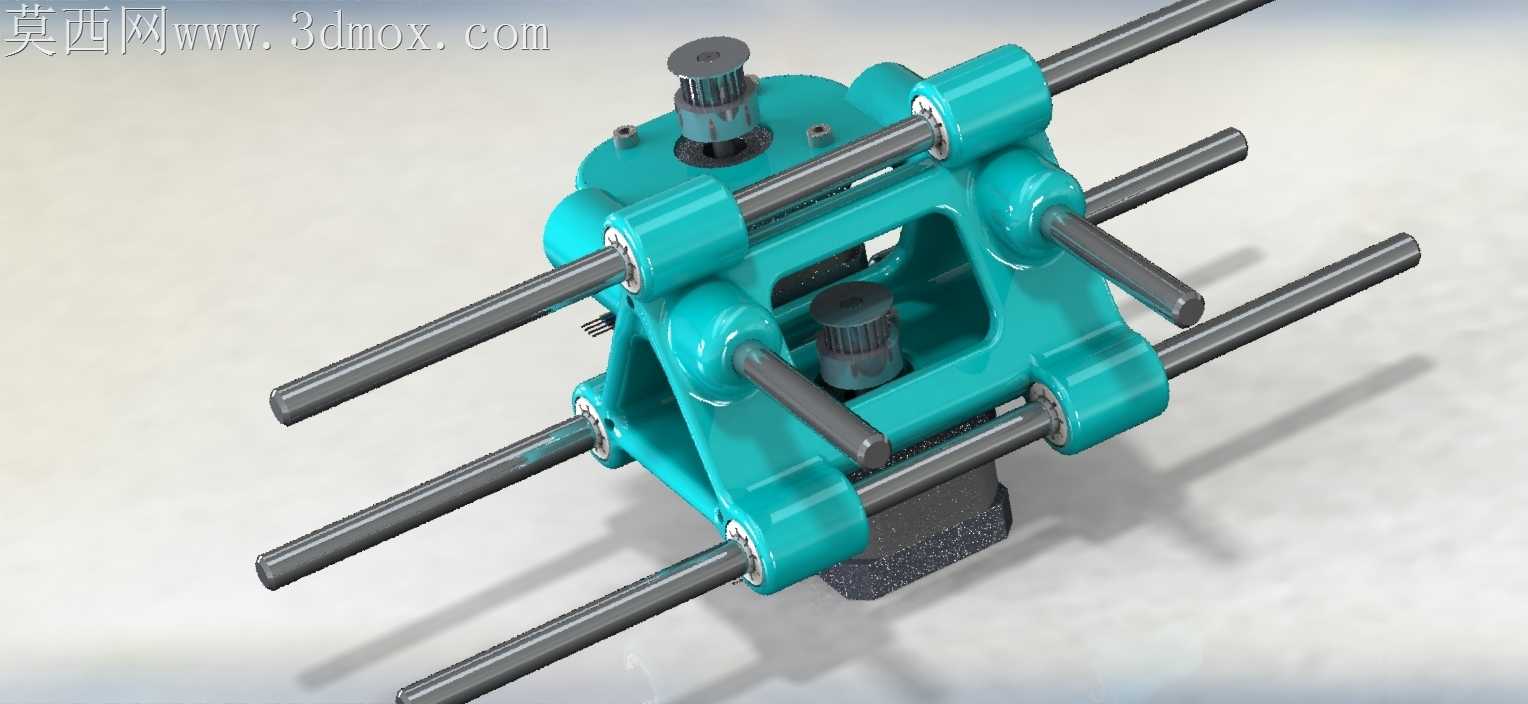

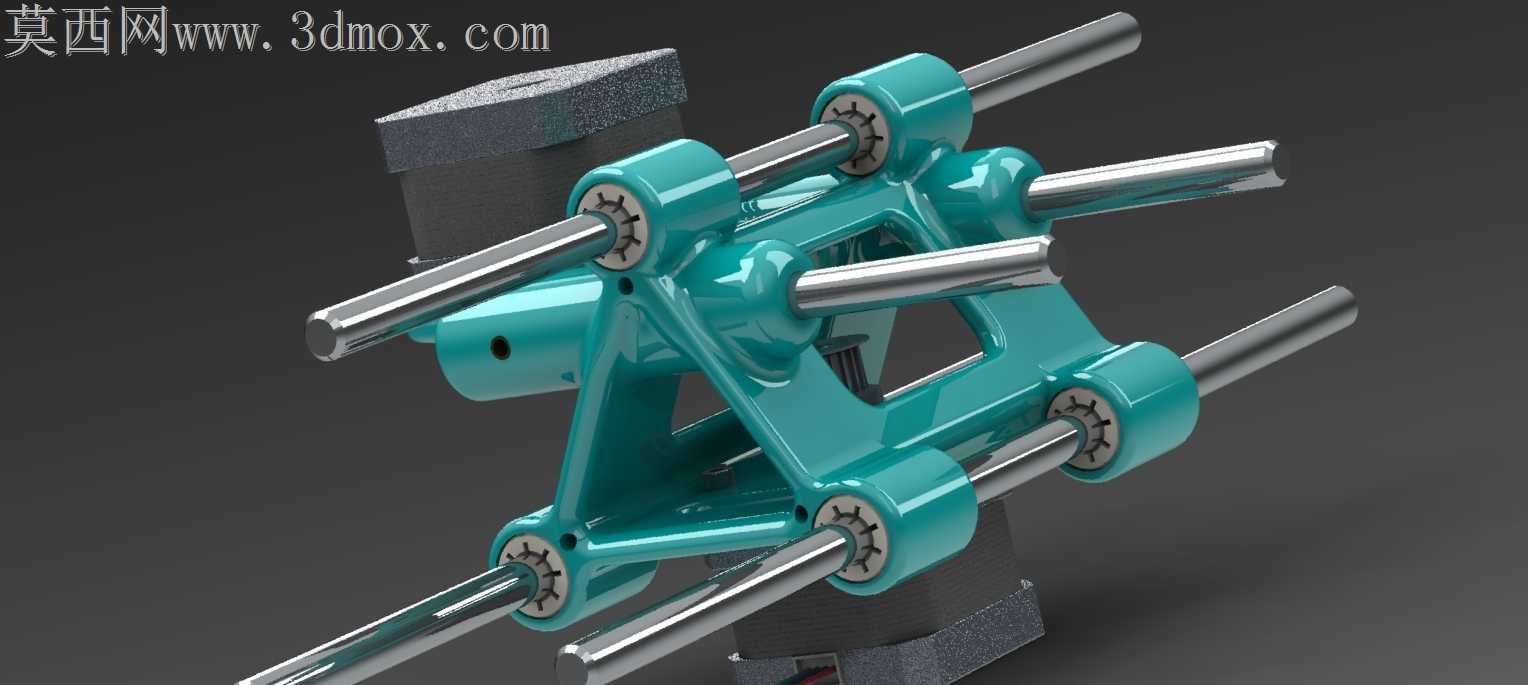

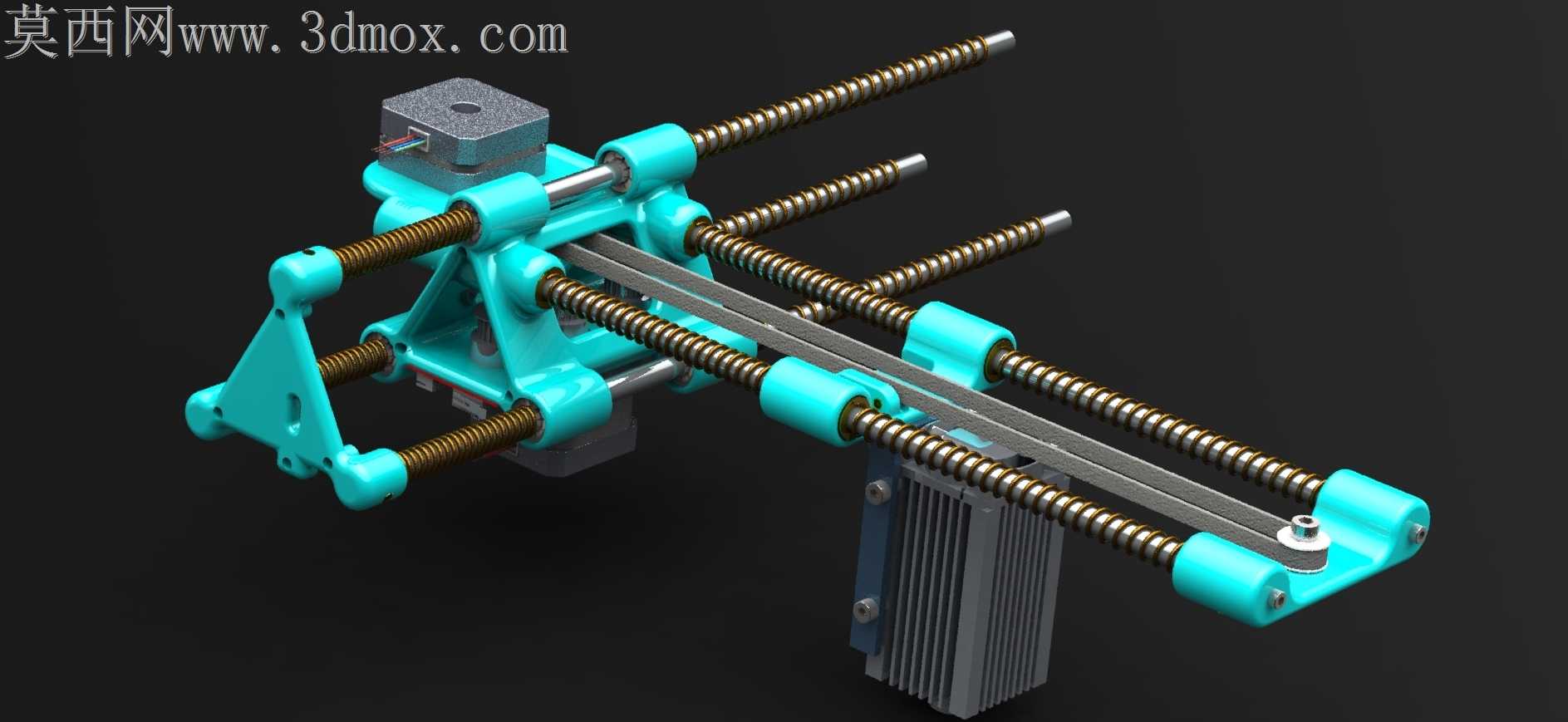

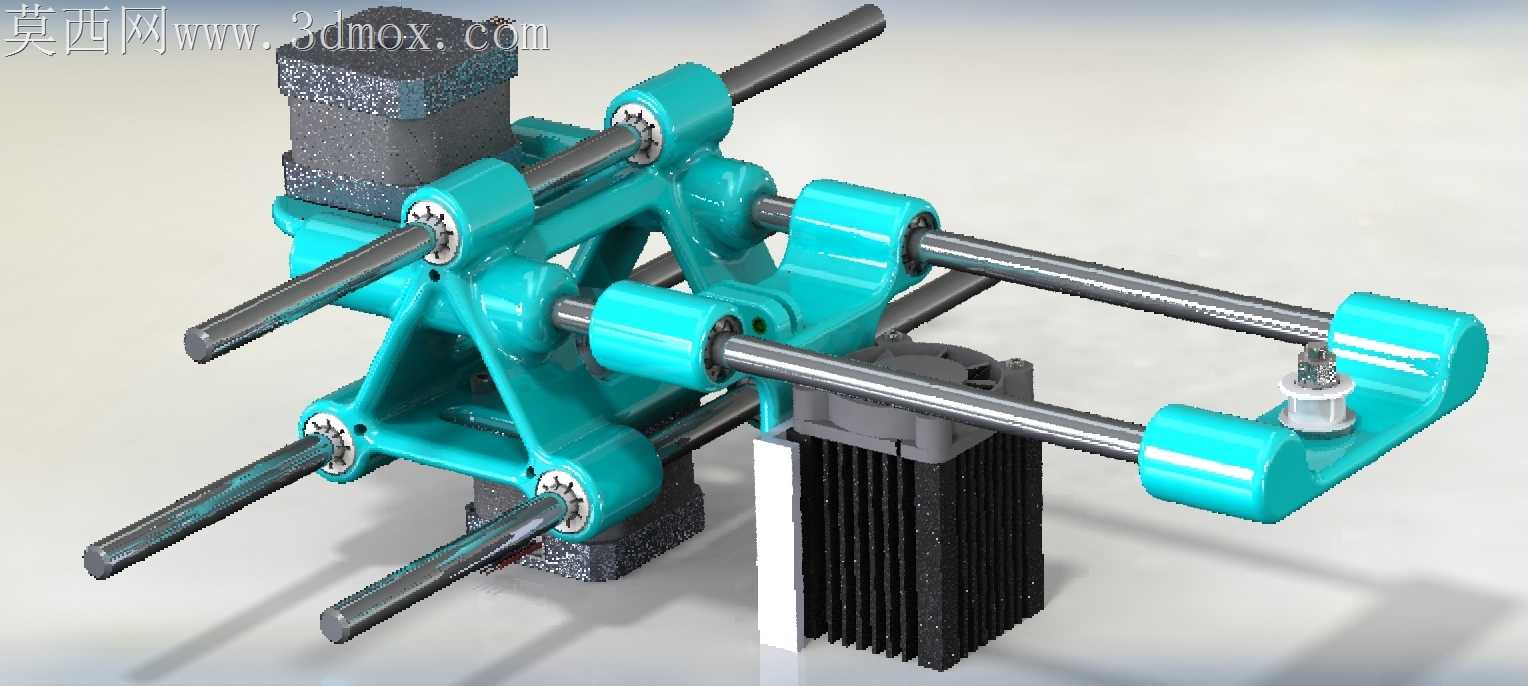

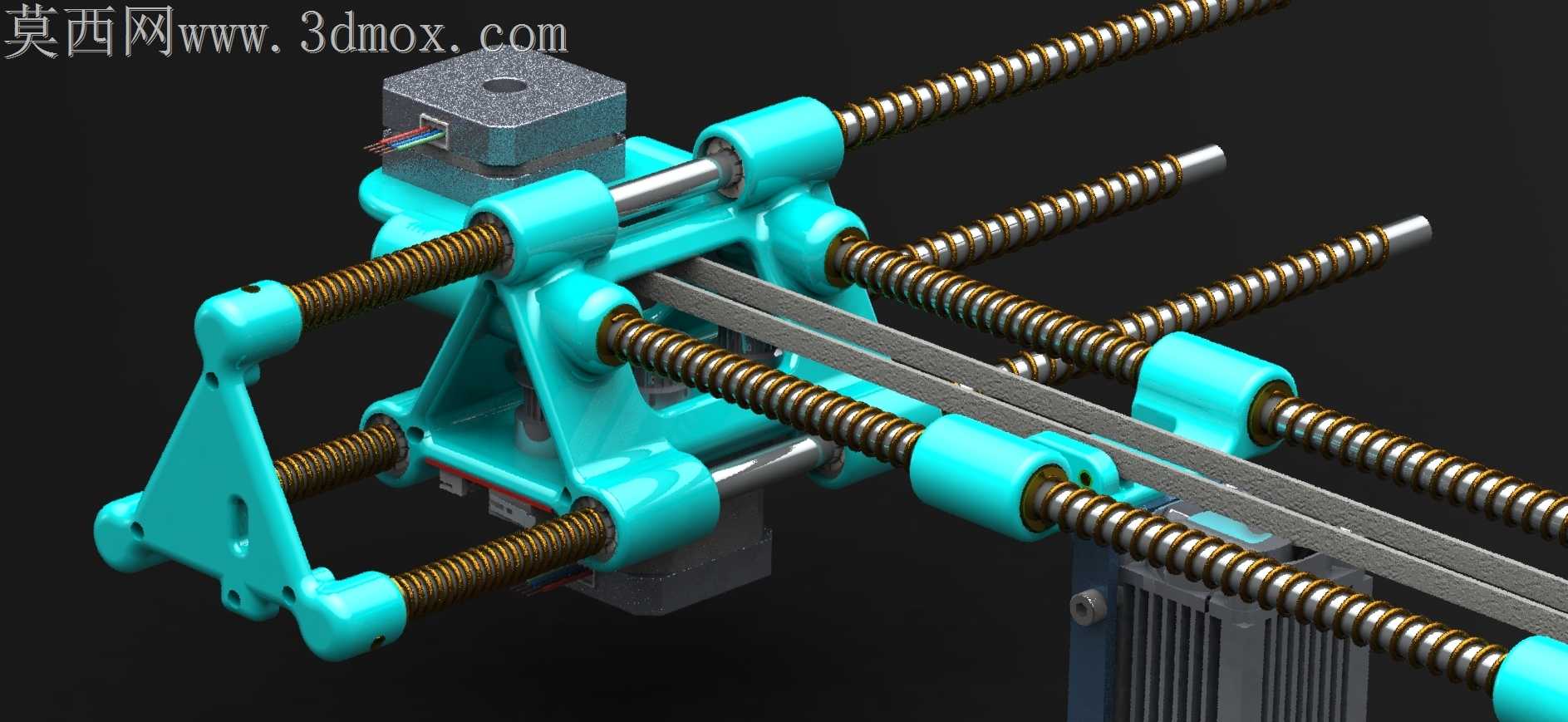

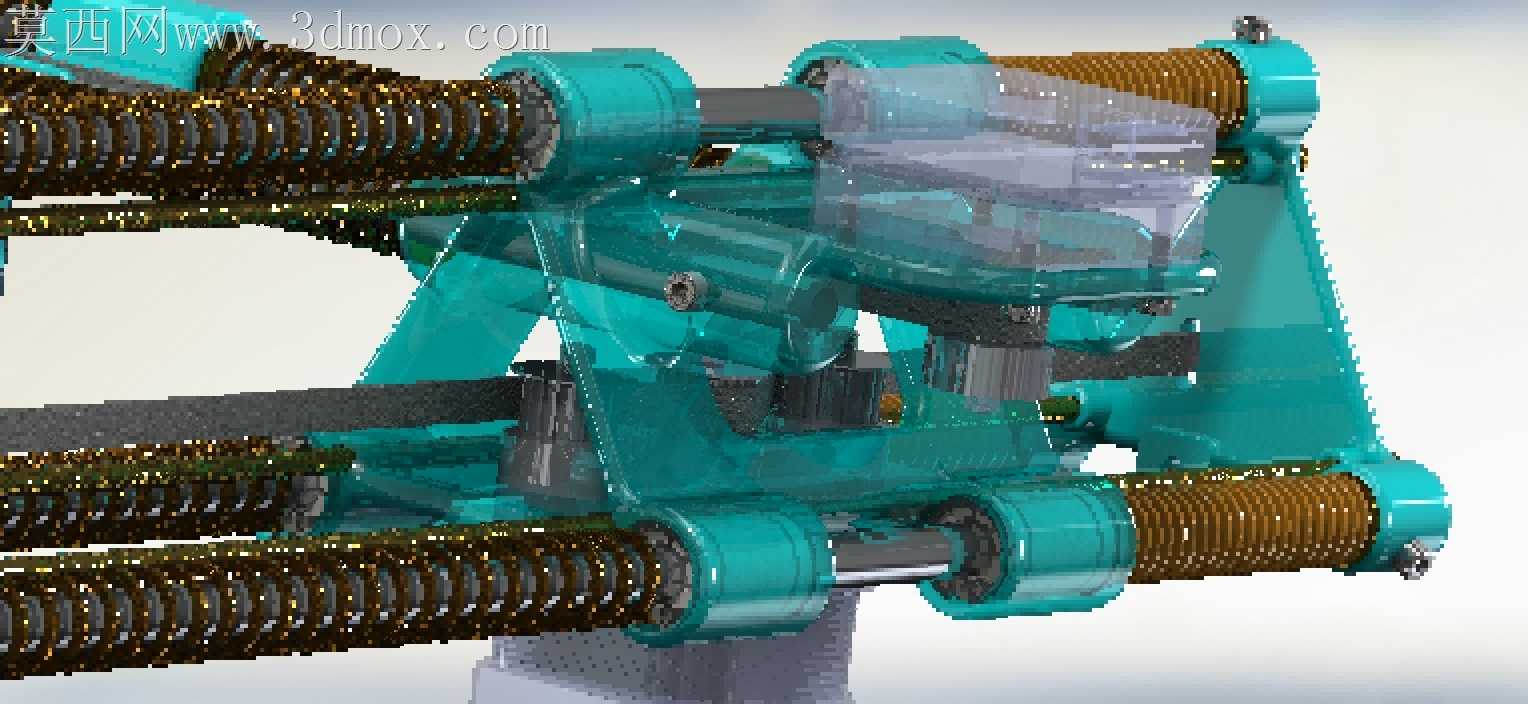

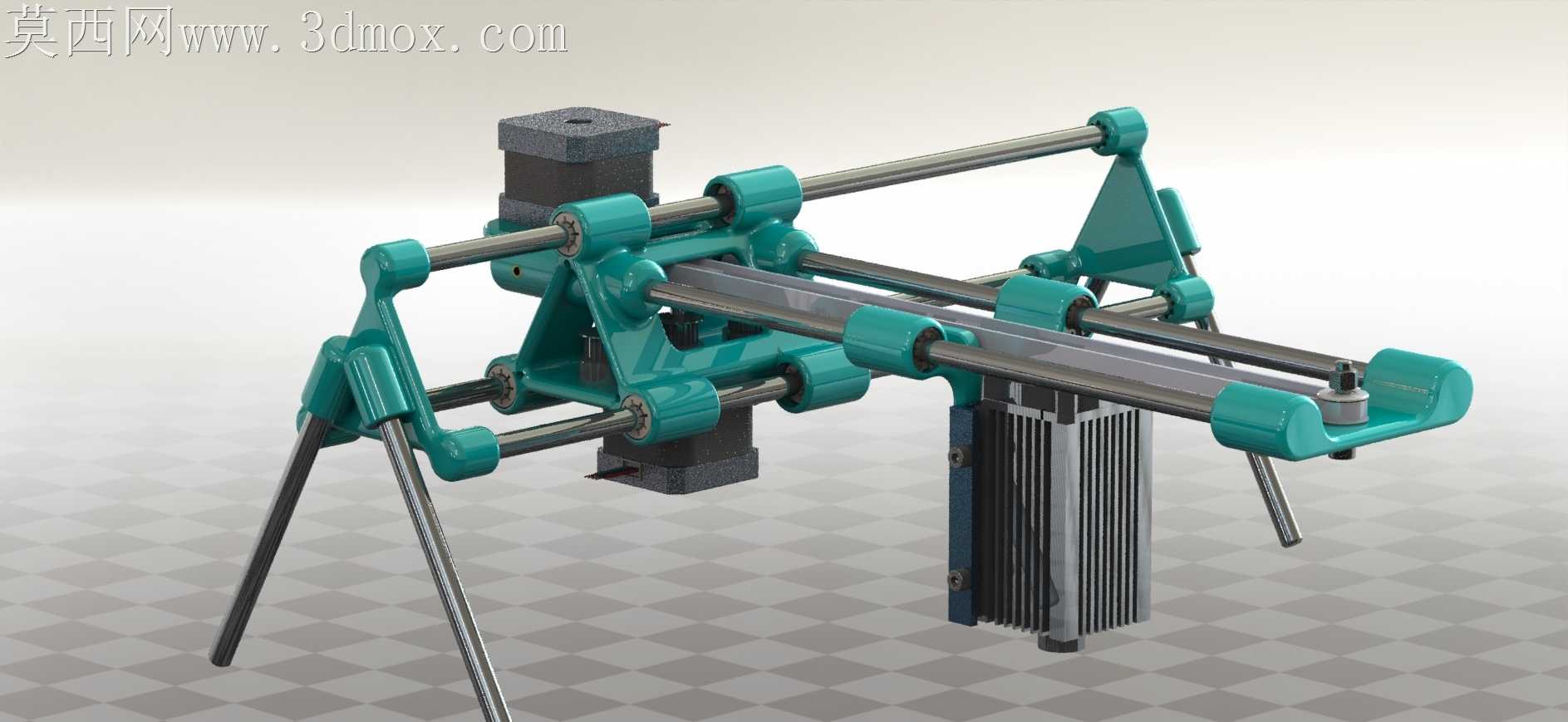

悬臂式XY运动平台在小行程激光加工场景里，最容易被忽略的隐患是跨距增大后传动丝杆的绕度形变，常规落地式设计会靠底部支撑板强化机架刚性，但这款复古定位的绘图仪刻意取消了地板支撑，所有刚性载荷全靠两侧对称的青蓝色机架臂承担，光轴与丝杆的平行度公差必须控制在0.02mm以内，才能避免滑座移动时出现卡顿甚至丝杆抱死的问题。多根平行排布的传动丝杆没有采用常见的单端固定安装方式，而是在两端机架臂位置都做了带铜套的支撑座，抵消长丝杆高速往复运动时的轴向窜动，滑座与光轴配合的轴套位置特意加长了配合长度，哪怕没有底部支撑承托，滑座在全行程移动时的偏摆量也能控制在激光加工允许的精度范围内。顶部的激光安装座做了下沉式卡槽设计，不需要额外的锁紧压板就能把激光模块卡紧固定，安装座侧面预留的微调螺孔，可以在装配时小幅调整激光头的垂直角度，补偿机架加工带来的角度误差。机架臂的三角加强筋没有做在外侧影响复古外观，而是藏在丝杆安装位的内侧，既保留了外露丝杆的复古机械质感，又不会让机架在丝杆张紧力作用下出现外扩变形。散热鳍片直接固定在X轴滑座的侧方，和激光模块的安装位距离极短，不需要额外的导热转接件就能把激光工作产生的热量快速导走，避免长时间工作时热量堆积影响激光输出功率。外露的弹簧结构不是装饰件，而是套在导向光轴上给滑座提供辅助回弹力，抵消丝杆传动的反向间隙，在低速绘图雕刻时能让线条更顺滑没有顿挫感。所有连接位置的紧固件都做了沉头处理，外表面没有突出的螺丝头，既符合复古设备的简洁外观要求，也不会在移动设备时勾挂到周边的线缆。装配时要先把所有丝杆和光轴穿入单侧机架，再依次套入各个滑座组件，最后合上另一侧机架锁紧固定，要是先把两侧机架锁紧再穿装传动件，会因为机架的微小形变导致光轴卡滞，根本无法实现顺畅的往复运动。这种无底板的对称悬臂结构，把所有功能部件都外露展示，既满足了复古造型的设计需求，又通过合理的支撑结构设计保证了加工精度，小批量加工时甚至可以用3D打印制作机架部件，不需要复杂的钣金折弯工序，装配调试的门槛也比常规落地式雕刻机更低。
