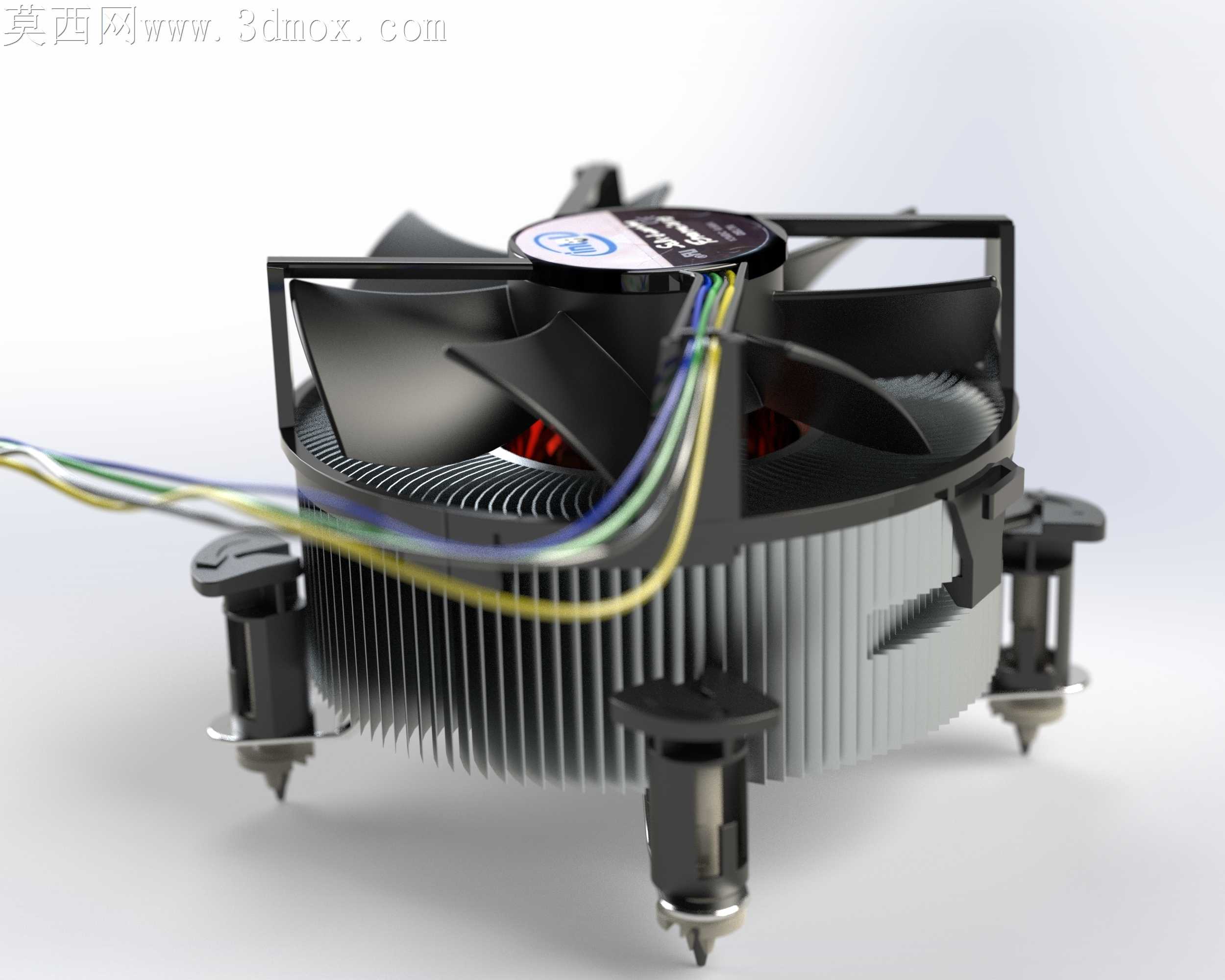

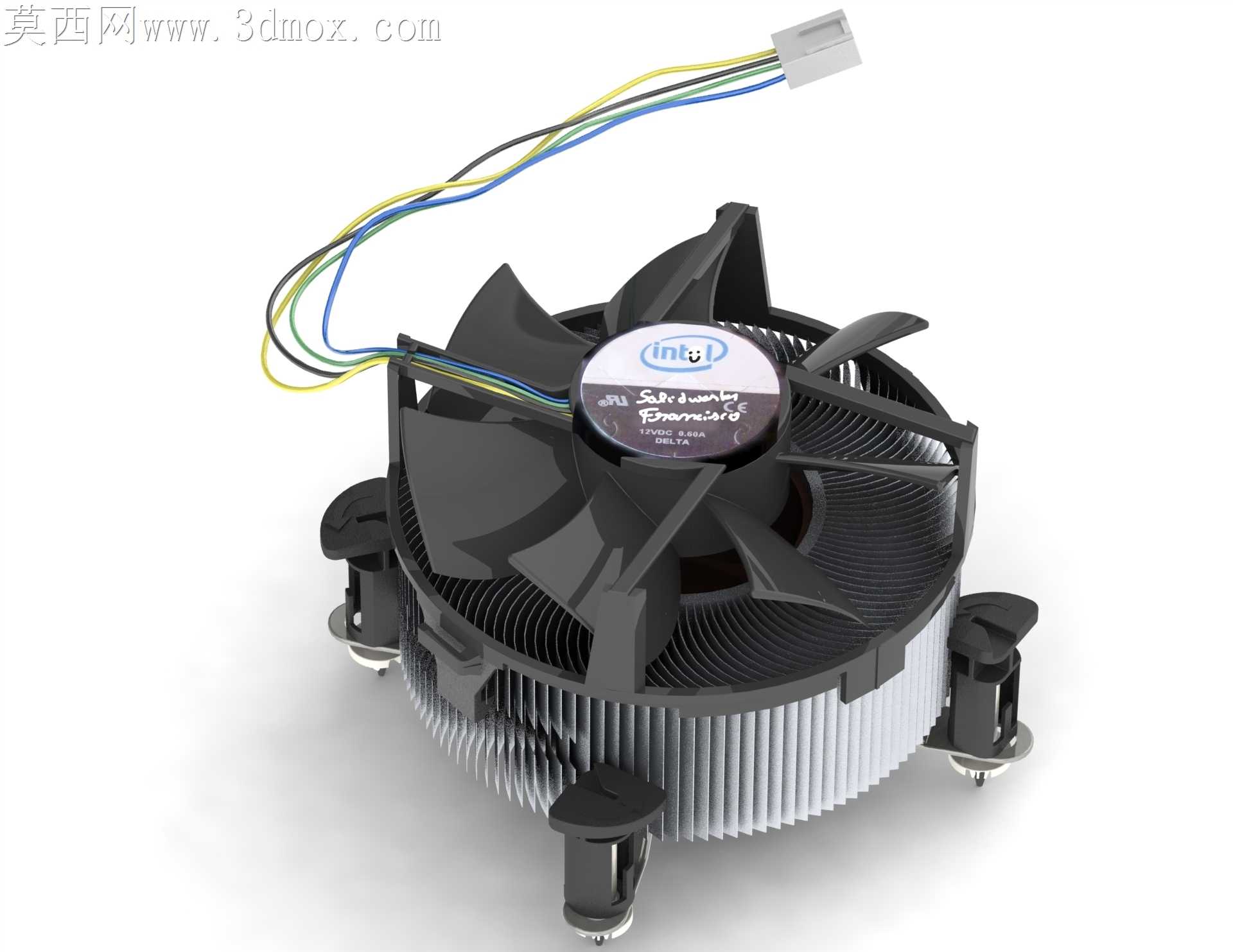

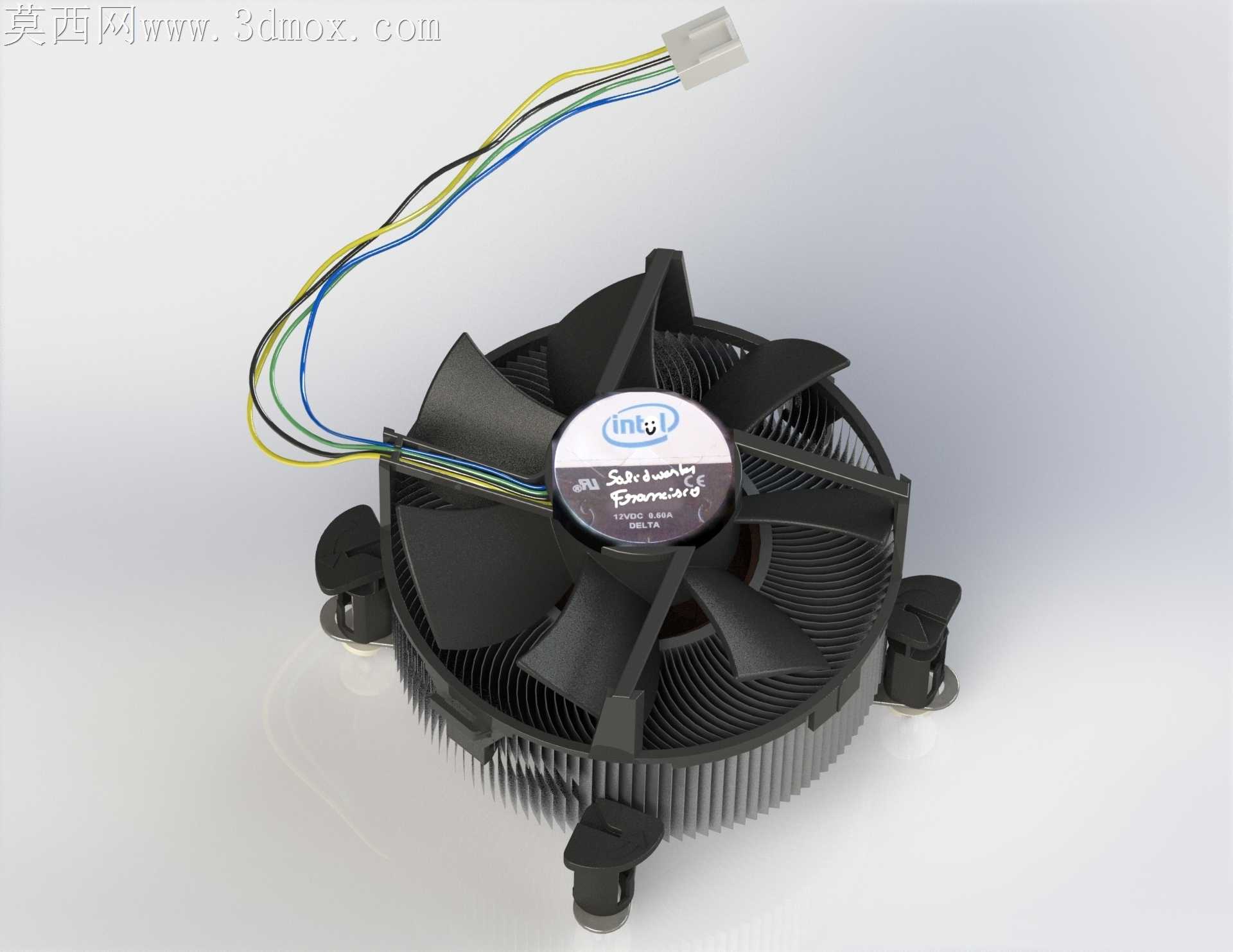

英特尔平台带配线CPU风冷散热结构

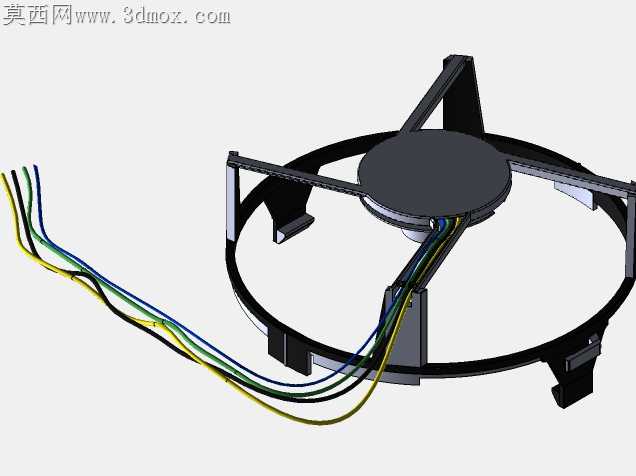

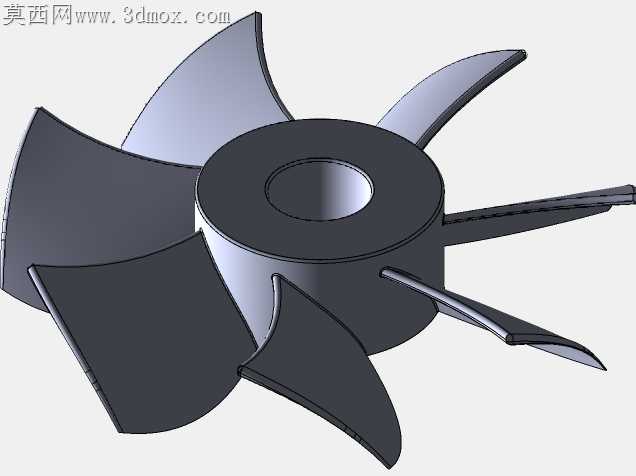

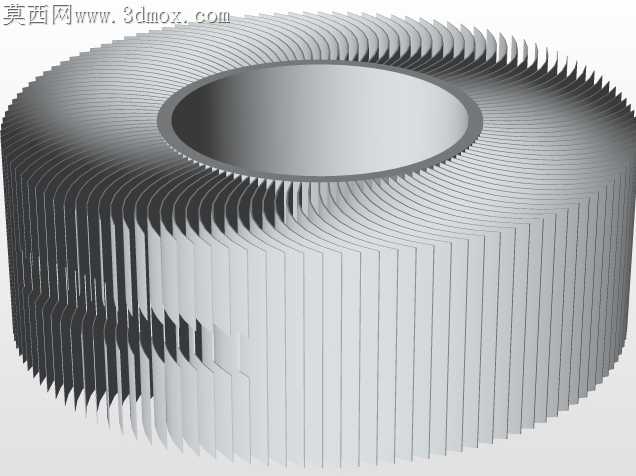

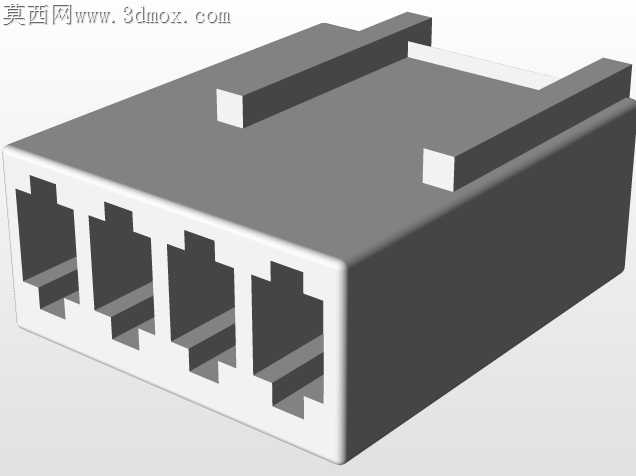

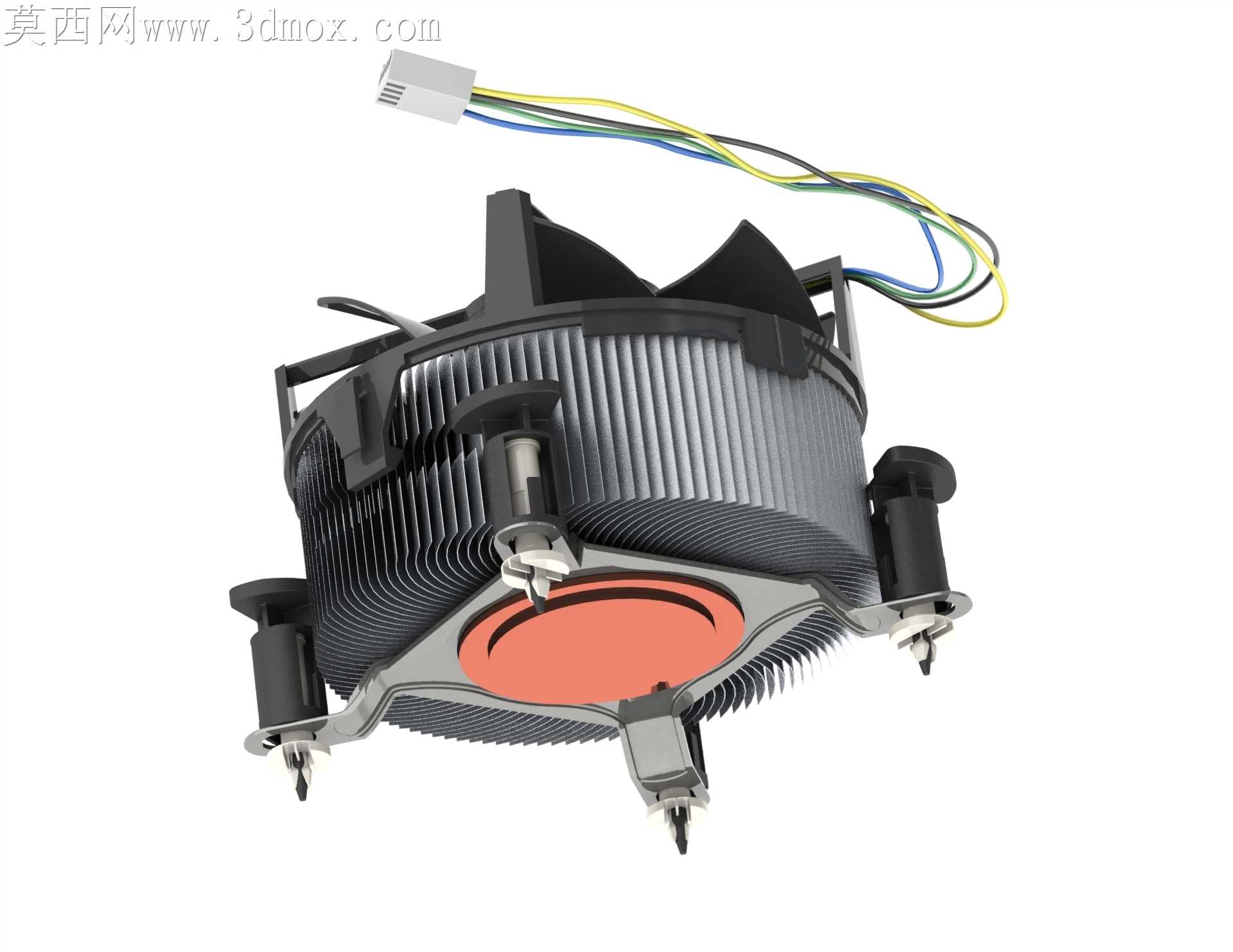

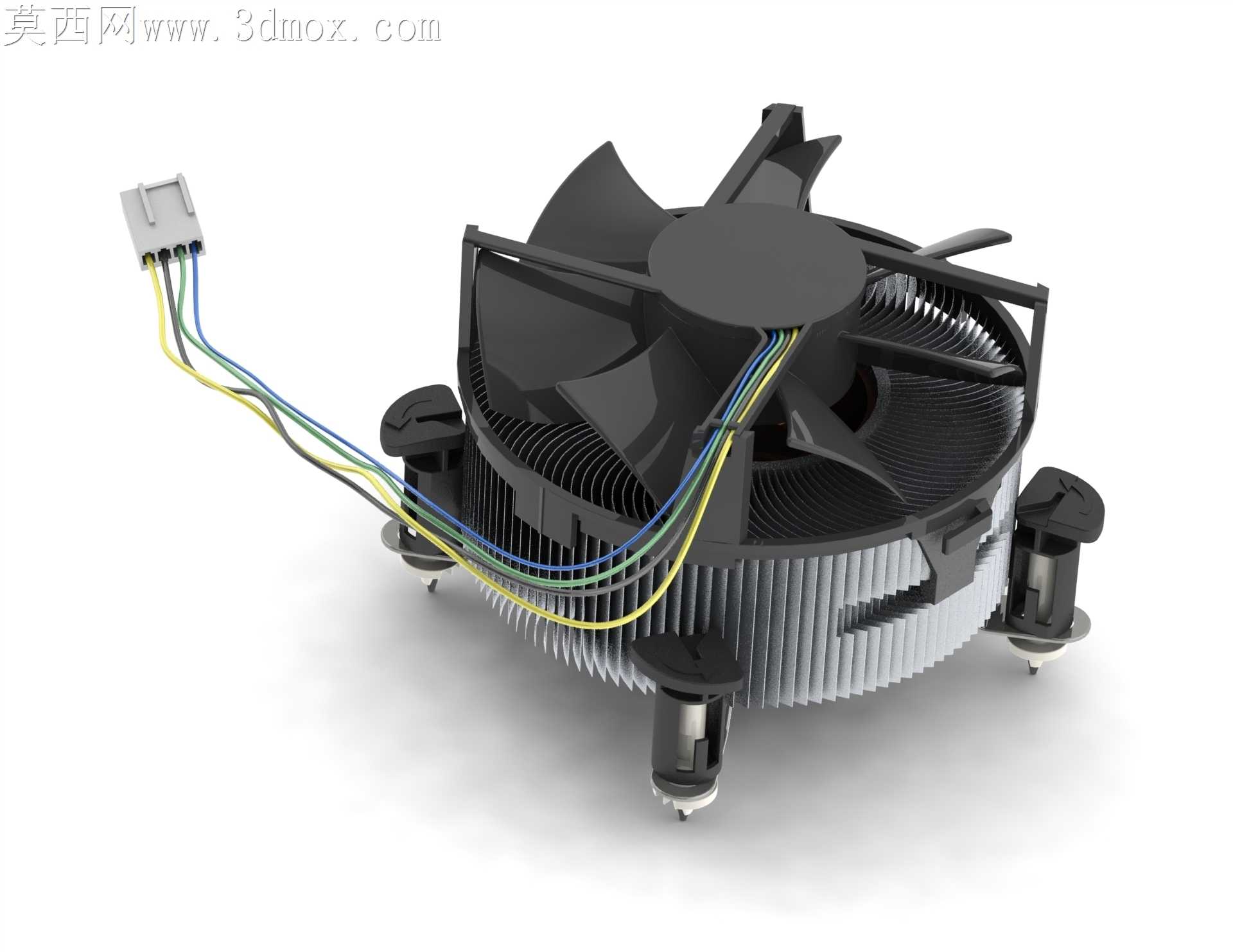

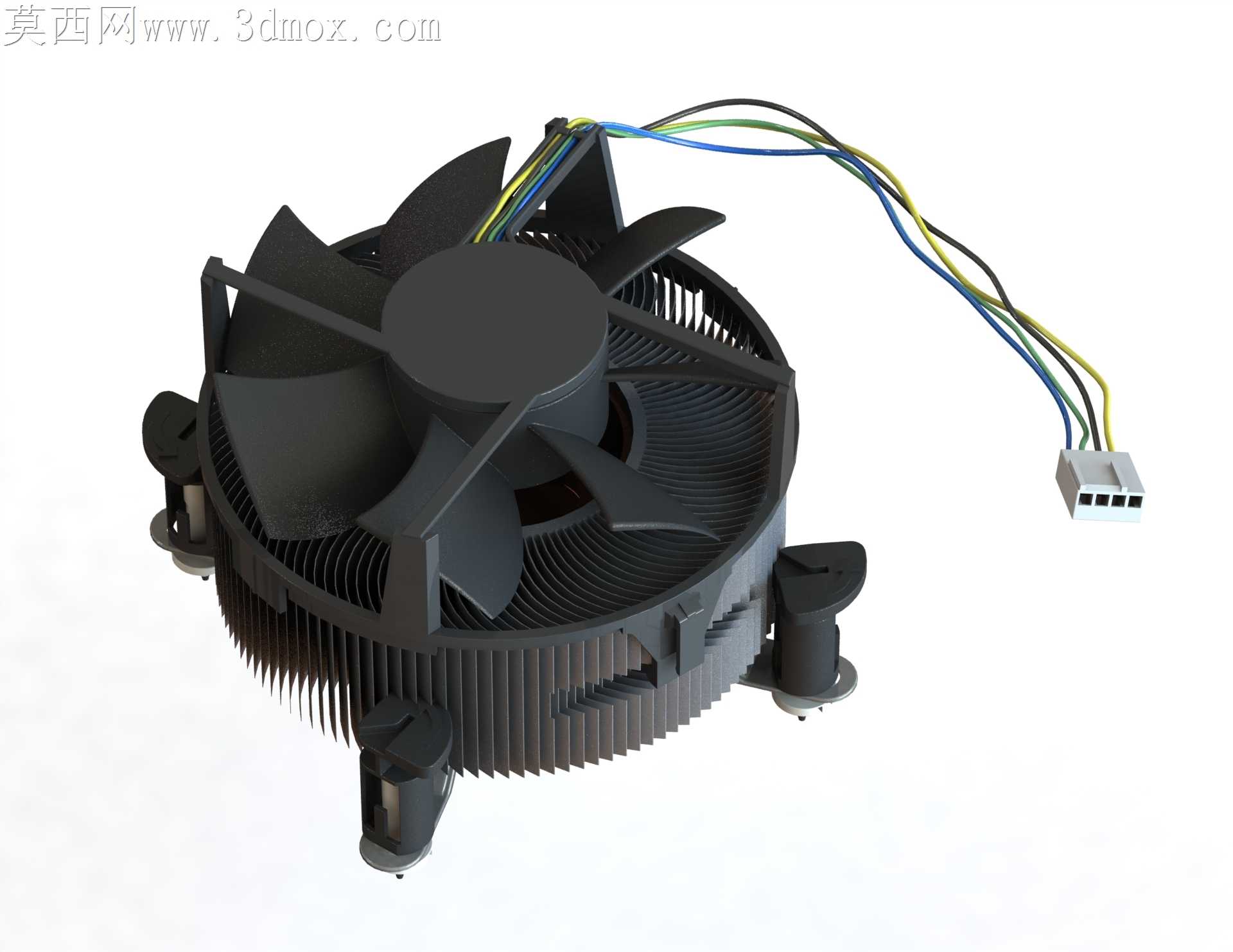

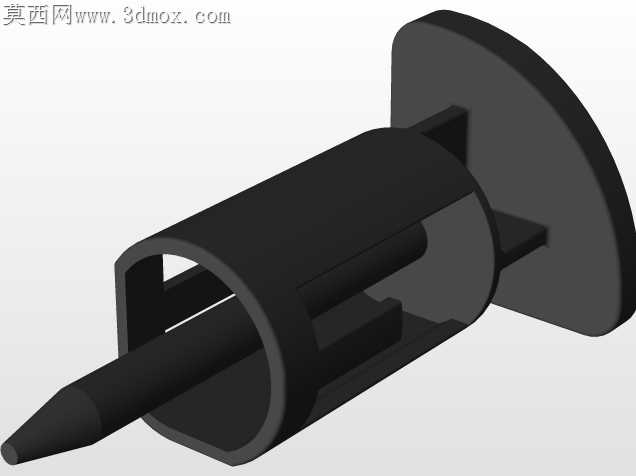

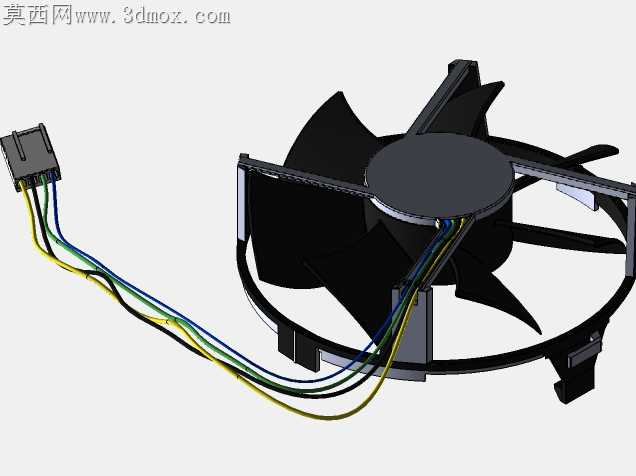

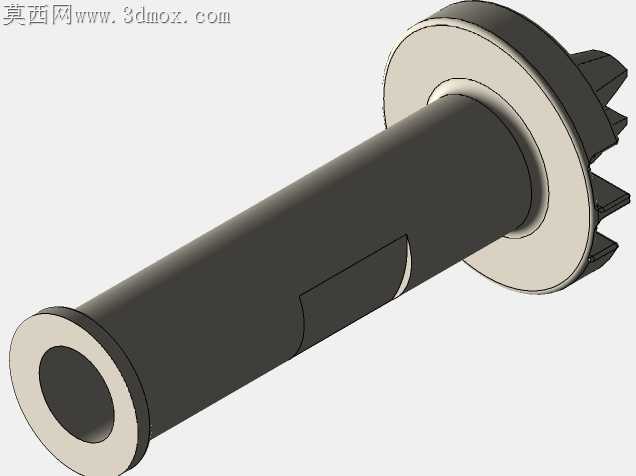

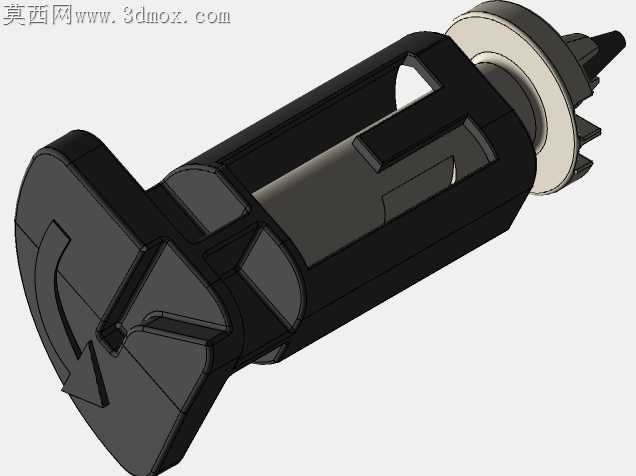

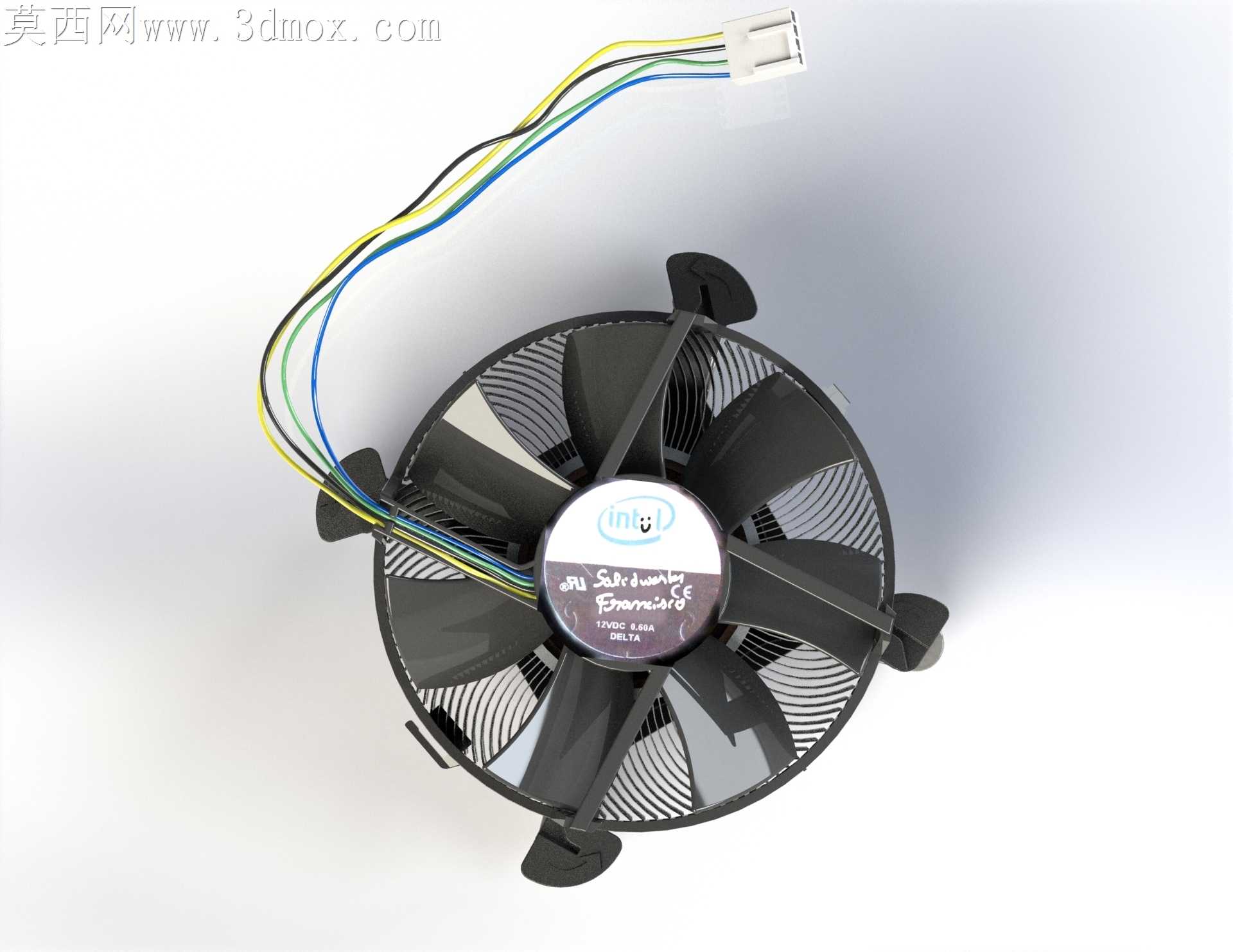

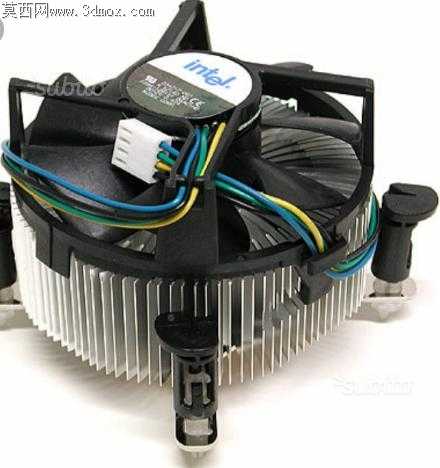

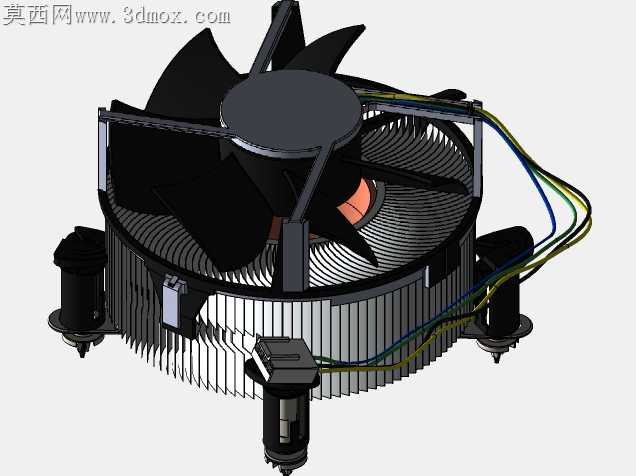

铝挤散热鳍片的齿距公差控制在0.12mm以内，既保证鳍片间空气流通的截面积足够，又不会因齿距过宽导致单位体积内的散热面积缩水，鳍片根部与底座衔接的位置做了0.2mm的圆角过渡，避免机加工过程中应力集中产生的微裂纹，长期受热循环作用下也不会出现鳍片倒伏脱落的问题。散热风扇的框体采用PBT加纤材质，扇叶做了不等距切角设计，运转时能打散气流通过鳍片产生的共振频率，降低高频风噪，扇叶中心的轴承座预留了0.05mm的轴向窜动间隙，适配不同温度下轴承的热胀冷缩量，避免低温启动时出现卡滞异响。四根引出的供电调速线做了分色理线处理，线皮采用耐温105℃的PVC材质，走线位置避开风扇进风侧的紊流区，用线卡固定在风扇框体的侧边凹槽内，不会被扇叶剐蹭破损，也不会打乱进风气流的走向。底部的四个塑胶卡扣柱做了倒钩式防脱结构，柱身的弹性筋位厚度控制在0.8mm，安装时按压的力度控制在15N左右就能卡入主板的安装孔，拆卸时捏紧倒钩就能顺利拔出，不会因为卡扣过紧掰裂主板PCB，也不会因为卡扣过松导致散热器与CPU表面贴合不紧密出现导热间隙。散热底座的接触面平面度控制在0.02mm以内，不需要额外打磨就能和CPU顶盖充分贴合，搭配薄薄一层导热硅脂就能填满微观层面的接触空隙，热量能快速从CPU顶盖传导到整个散热鳍片阵列。风扇供电接口采用标准的4pin PWM定义，针脚做了镀金处理，反复插拔也不会出现接触不良导致的调速失效问题，接口处的防呆凸台能避免用户插反方向烧坏风扇电路。鳍片表面做了阳极氧化处理，既提升铝基材的抗腐蚀能力，哑光的氧化层也不会在机箱内部产生多余的光线反射，氧化层的厚度控制在8μm，不会因为氧化层过厚增加热阻影响散热效率。
