镂空嵌套式旋转立方体CNC加工件

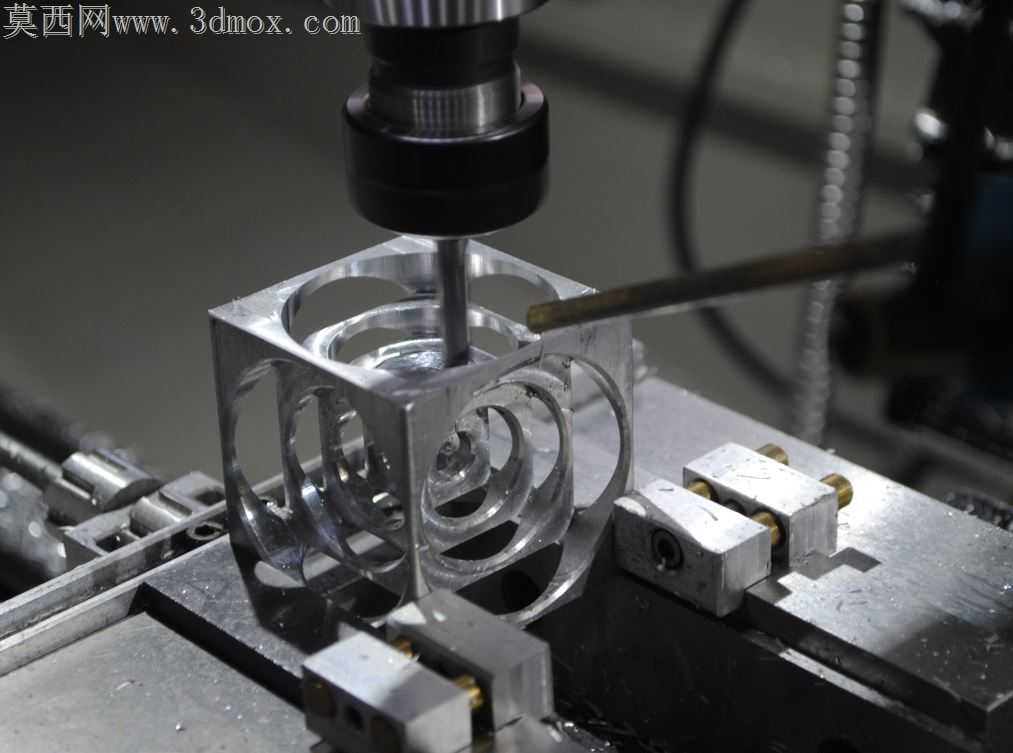

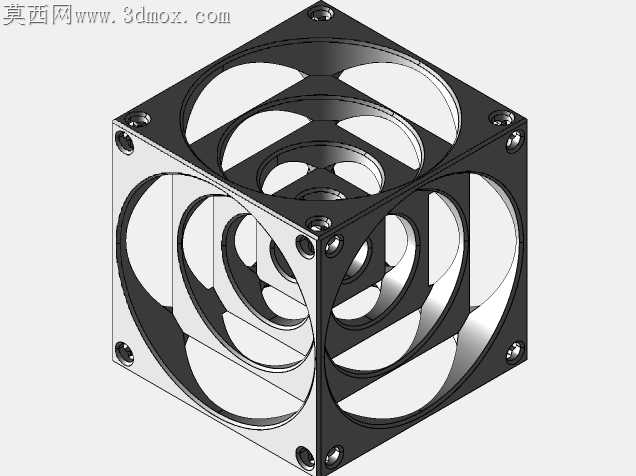

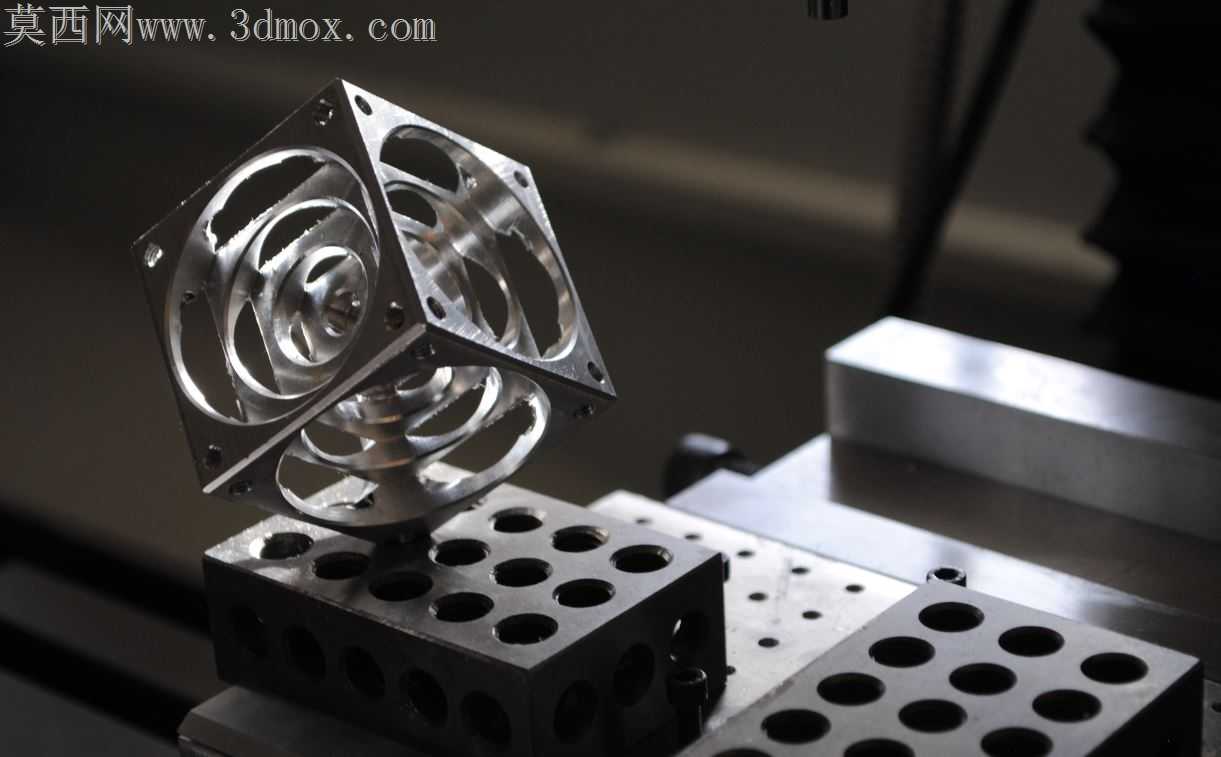

铝合金块料加工这类嵌套镂空立方体时，最容易出现的问题是薄壁振纹与内层结构加工变形，常规三轴加工走刀路径若直接沿外轮廓逐层下切，内层嵌套的环形薄壁在切削力反复冲击下会出现0.02mm以上的让刀偏差，最终导致内层立方体转动卡滞，无法实现自由旋转的效果。这款工件的结构设计特意将各层嵌套环的壁厚差控制在1.2mm，相邻层的配合间隙预留0.15mm，既避免间隙过大出现晃动松垮，也不会因为间隙过小导致切削碎屑卡入缝隙造成装配锁死。外框的安装孔位做了0.2mm的倒角沉台，螺丝锁附时不会刮伤工件表面，也能避免螺丝头突出外框平面影响整体观感。内层嵌套的曲面过渡处没有做尖锐直角，全部采用R0.8的圆角衔接，一方面是减少加工时刀具在转角处的负载突变，延长小径铣刀的使用寿命，另一方面也能避免锐角处的应力集中，即使工件受到轻微磕碰也不会出现崩边缺损。加工顺序上没有遵循常规的先外后内流程，而是先粗加工内层嵌套结构，预留0.3mm的精加工余量，待半精加工完成后再处理外框的六个安装面，最后统一做各层配合面的精修，这样能最大程度减少材料内应力释放带来的变形量。表面处理采用亮面阳极氧化，金属切削纹理在光影下会顺着镂空曲面形成连续的反光带，内层结构转动时不同角度的曲面反光交错，能直观展现嵌套结构的层叠关系。这类工件常作为CNC实训的进阶考核件，能考验操机人员对薄壁加工参数的把控、走刀路径的规划能力，以及对工件变形量的预判水平，加工过程中需要随时根据切削声音调整进给速率，在薄壁处适当降低转速减少振刀，每一层加工完成后都要手动测试转动顺畅度，及时调整余量避免过切导致零件报废。
