50kg量程电阻应变半桥称重传感结构

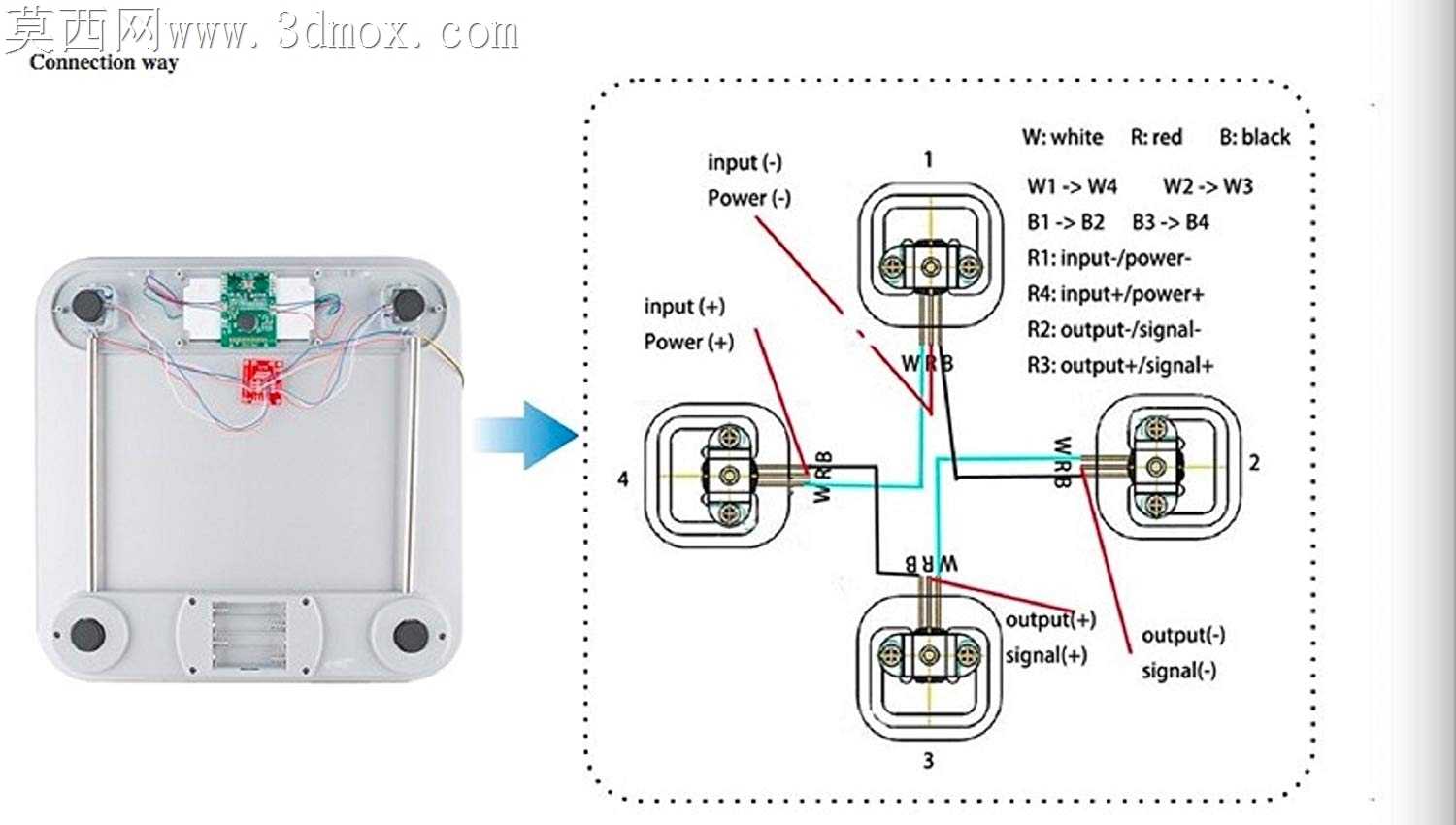

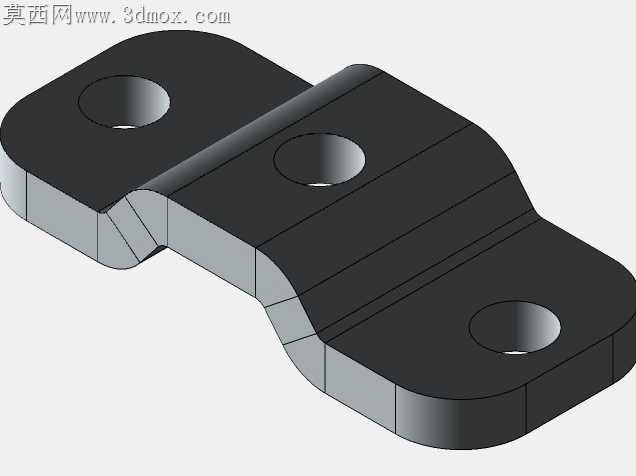

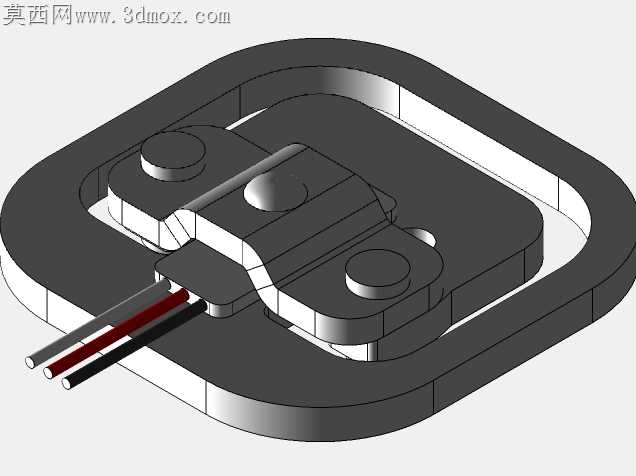

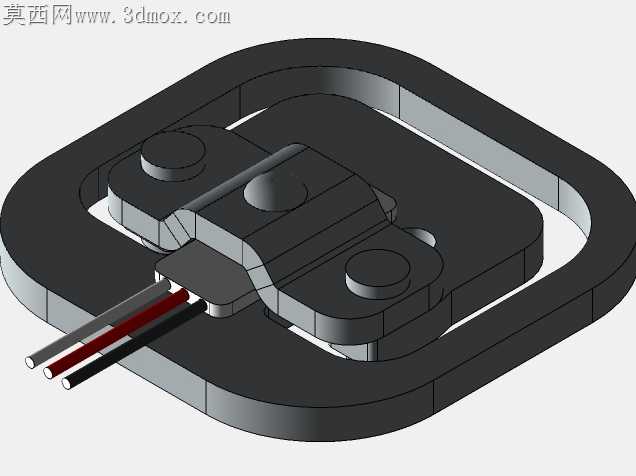

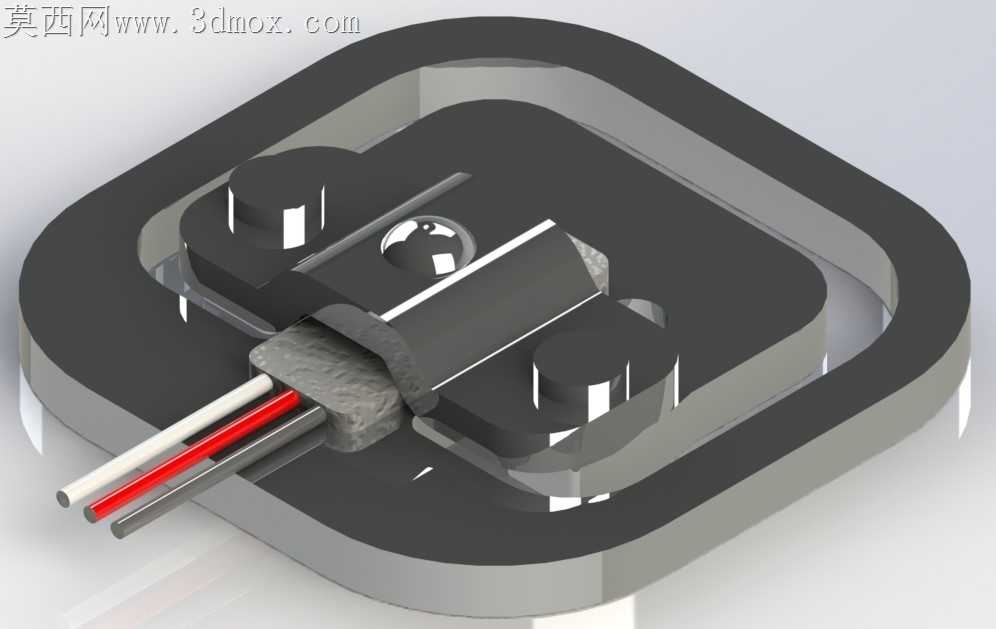

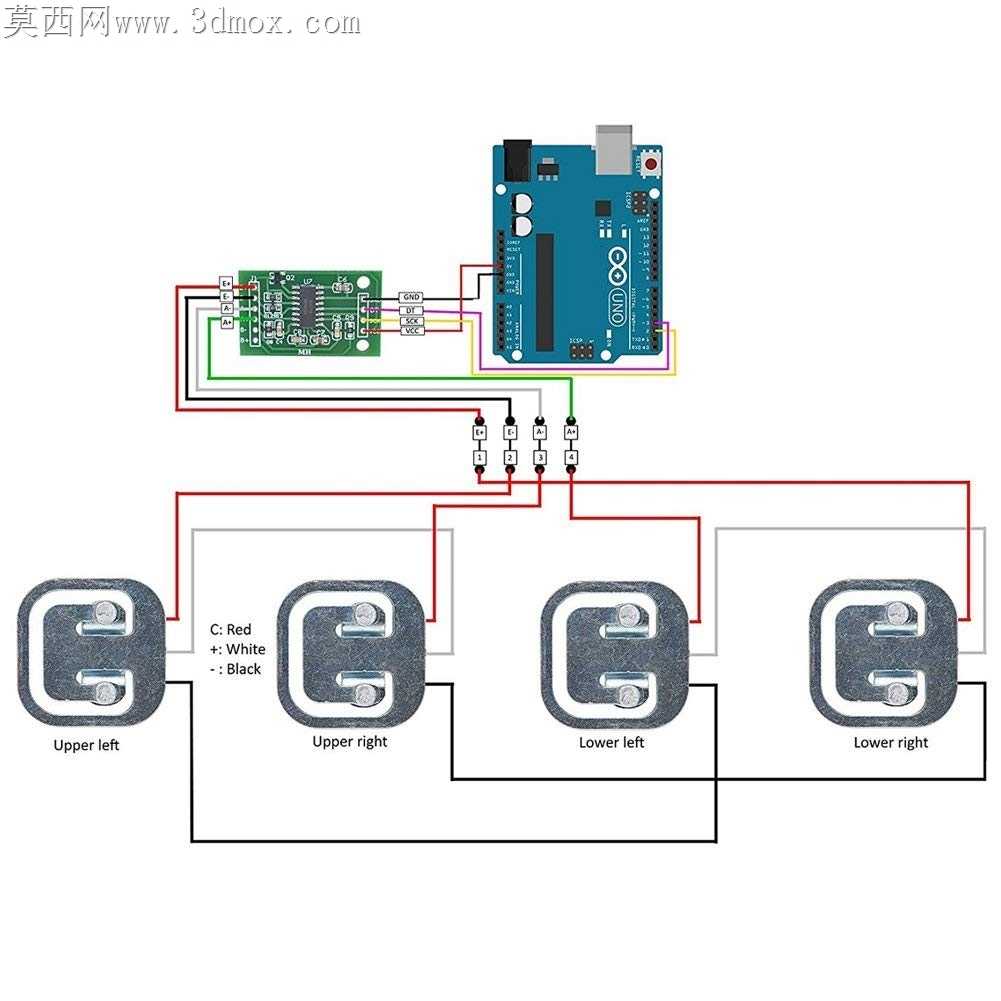

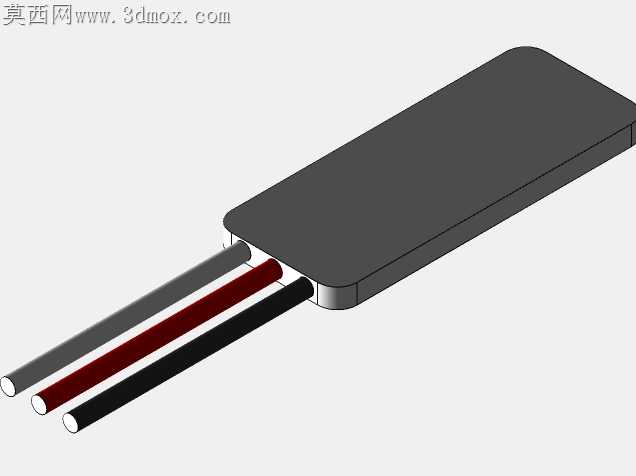

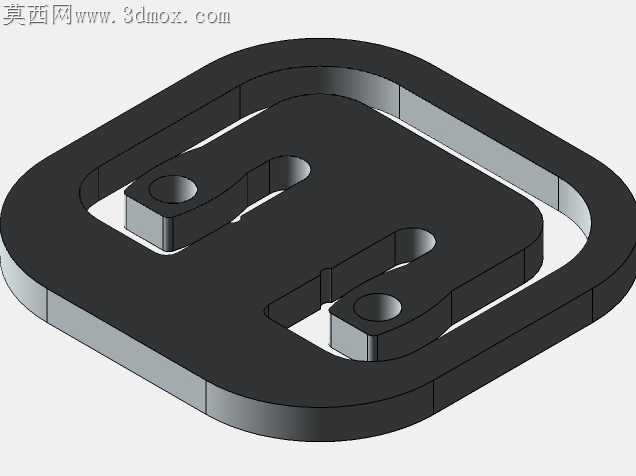

小量程称重传感器的量产痛点，始终绕不开弹性体形变均匀性与引线防护可靠性的矛盾，尤其50kg这类常用于DIY小型称重装置的规格，很多手板件在反复加载后会出现应变区应力集中、引线根部断裂的问题，直接导致零点漂移超差，使用寿命大幅缩短。这款半桥应变称重结构在弹性体的轮廓过渡处做了圆弧卸荷处理，没有采用常见的直角铣削成型方案，避免了加载时直角棱边的应力突变，让应变片粘贴区域的形变梯度保持线性，哪怕是新手粘贴应变片，只要位置偏差在1mm范围内，输出信号的线性度也能满足民用称重的精度要求。引线出口处没有直接在弹性体上开孔穿线，而是增设了一体化的橡胶缓冲护线结构，护线套和弹性体基座之间做了过盈嵌合的卡槽，不需要额外点胶固定就能牢牢卡住，装配时直接把三根引线穿入护线套压入卡槽即可，既省去了点胶固化的等待时间，也避免了胶液渗入应变片区域造成的信号干扰，反复弯折引线也不会出现根部断线的问题。外围的防护壳体采用圆角方型结构，和内部弹性体之间预留了0.2mm的均匀间隙，既不会因为间隙过大导致壳体晃动影响加载精度，也不会因为间隙过小在弹性体形变时产生剐蹭，壳体上下边缘做了微小的翻边，安装时可以直接嵌入配套的安装座，不需要额外设计定位结构，适配Arduino等开源控制板的DIY场景时，不需要复杂的机械加工就能完成固定。半桥的应变片粘贴位置做了浅槽定位标识，不需要人工划线找正，粘贴时直接把应变片对准浅槽放置即可，能大幅降低实训装配时的对位难度，对于学生实训或者个人DIY制作来说，不需要专业的应变片粘贴工装也能完成组装，调试时只需要配合简单的校准程序就能完成重量标定。护线套内部的引线预留了1.5mm的伸缩余量，当传感器受到侧向冲击力时，引线不会被硬拉扯，哪怕是日常使用中不小心拽到引线，也不会扯断内部的应变片引线，大幅提升了非工业场景下的使用耐用性。弹性体的固定孔位做了沉头设计，安装螺丝拧入后不会突出弹性体表面，避免螺丝头和上加载面产生干涉，保证加载时受力完全垂直作用在弹性体的应变区，不会因为侧向分力导致测量误差。
