G3/8接口霍尔式水流量检测传感器结构

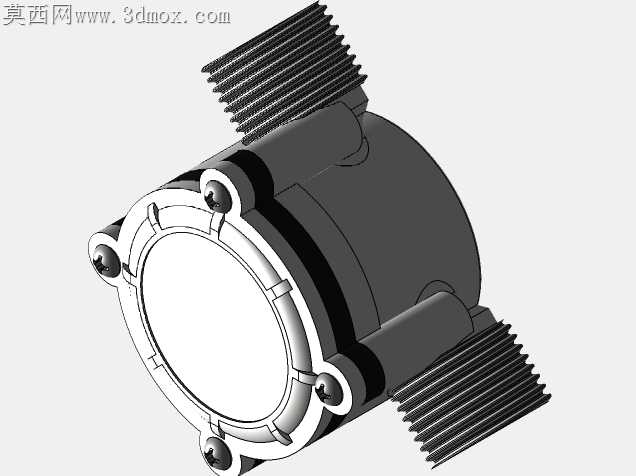

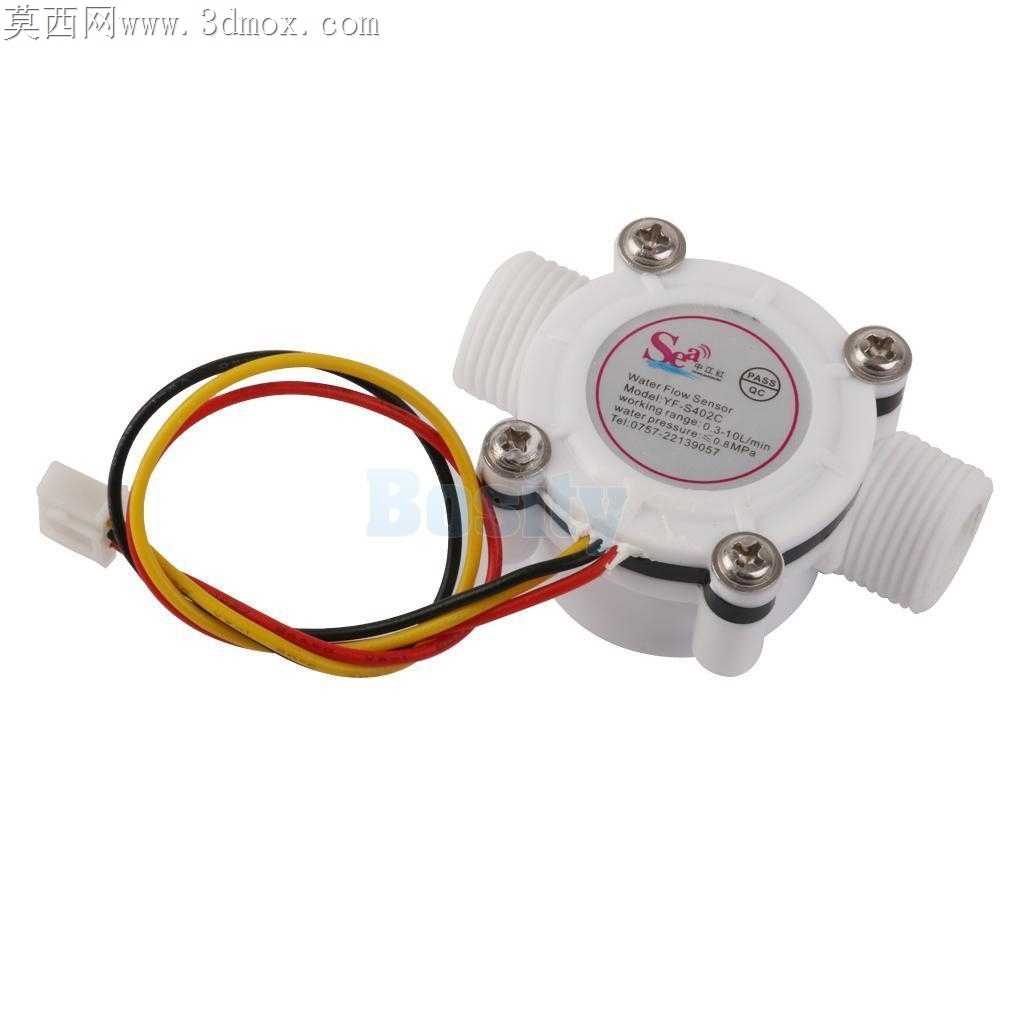

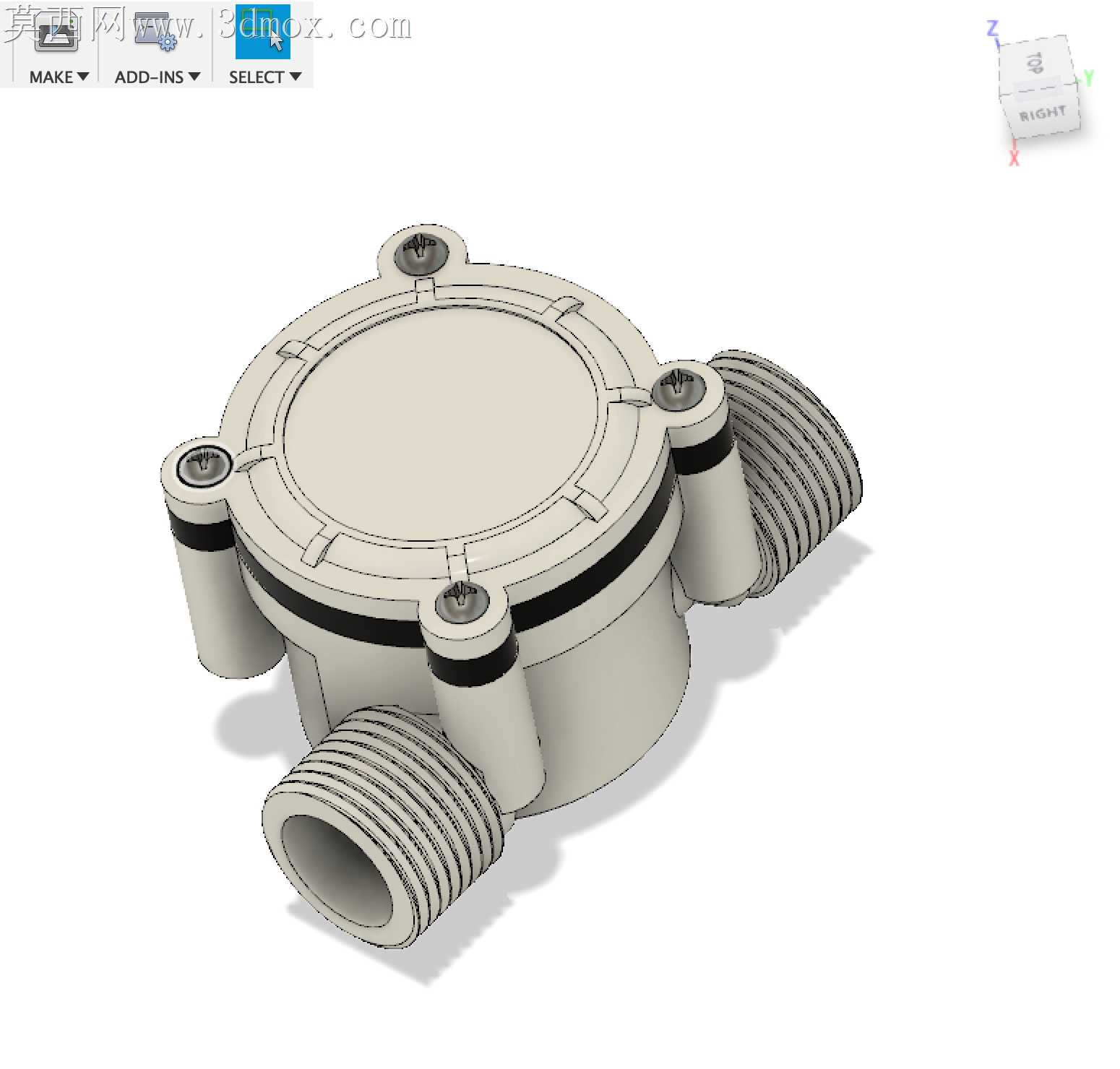

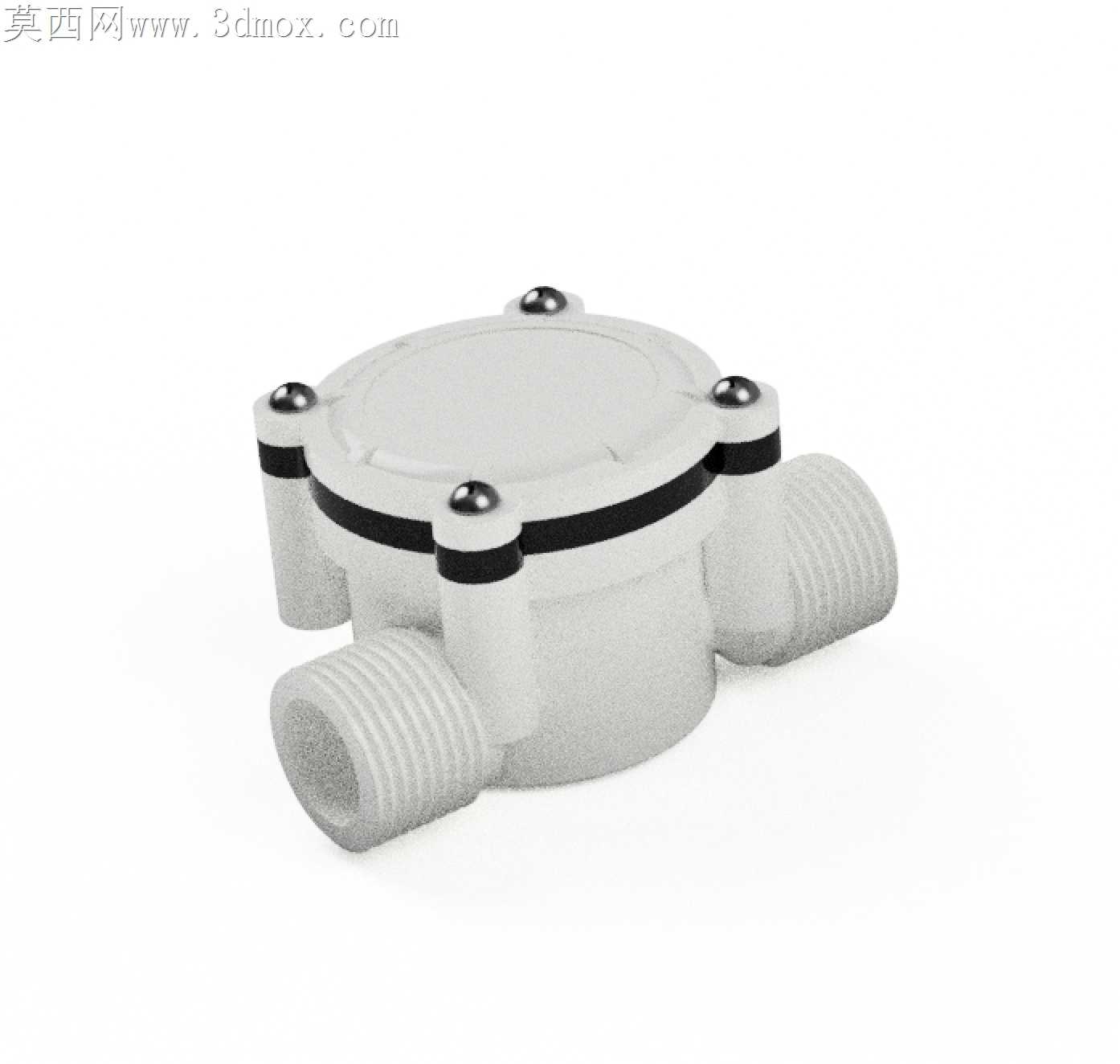

热水入口端的水流检测工况常年面对水温波动、水垢附着、水流紊流冲击的多重考验，这款G3/8接口水流量传感器的结构设计，完全围绕长期使用的可靠性做了针对性取舍。阀体选用耐温工程塑料一体注塑成型，两个外螺纹接口的根部做了加厚凸台结构，避免安装时生料带缠绕过深挤入内腔卡滞转子，同时螺纹段的同轴度公差控制在0.1mm以内，接入水路后不会出现额外的流道偏折，减少紊流对转子转动稳定性的干扰。上盖与阀体的配合面采用嵌入式橡胶密封圈做静密封，四颗紧固螺钉均匀分布在圆周方向，锁紧时不会出现单侧压合过紧导致的密封圈变形溢出，密封槽的深度刚好预留橡胶压缩量，长期处于80℃热水环境下也不会出现密封失效渗漏的问题。内腔的转子总成采用带磁环的叶轮结构，转轴选用低摩擦系数的陶瓷材质，两端的支撑轴座做了微小的倒角扩口，水垢微粒随水流经过时不会卡滞在转轴间隙里，哪怕是水质偏硬的使用场景，也能保证转子转动顺滑无卡顿。霍尔元件布置在上盖内部与磁环对应的位置，与水流腔完全隔离，不存在电子元件接触水汽短路的隐患，磁环随转子转动时切割磁力线产生的脉冲信号，能精准对应0.3-10L/min区间内的流量变化，不会因为小流量时转子转速过低出现信号丢失。两侧接口的外螺纹采用标准G3/8管螺纹规格，不需要额外做转接头就能直接适配常见的小通径热水管路，阀体外部的加强筋顺着流体走向布置，既提升了壳体的抗水压能力，也不会在注塑时出现局部壁厚不均导致的缩痕。实际装配时转子与腔体内壁的间隙控制在0.3mm左右，既不会因为间隙过大让水流旁通影响检测精度，也不会因为间隙过小被水中的细小纤维杂质卡滞，霍尔元件的引脚做了灌封处理，哪怕壳体外部出现凝露也不会影响信号输出的稳定性。这种结构设计没有追求过度的参数冗余，所有细节都对准民用热水设备的实际使用场景，在成本可控的前提下把长期使用的故障率压到最低，哪怕是频繁启停的水流冲击下，转子的动平衡也能保持稳定，输出的脉冲信号线性度足够支撑控制器精准调节水流量，不会出现水温忽冷忽热的问题。
